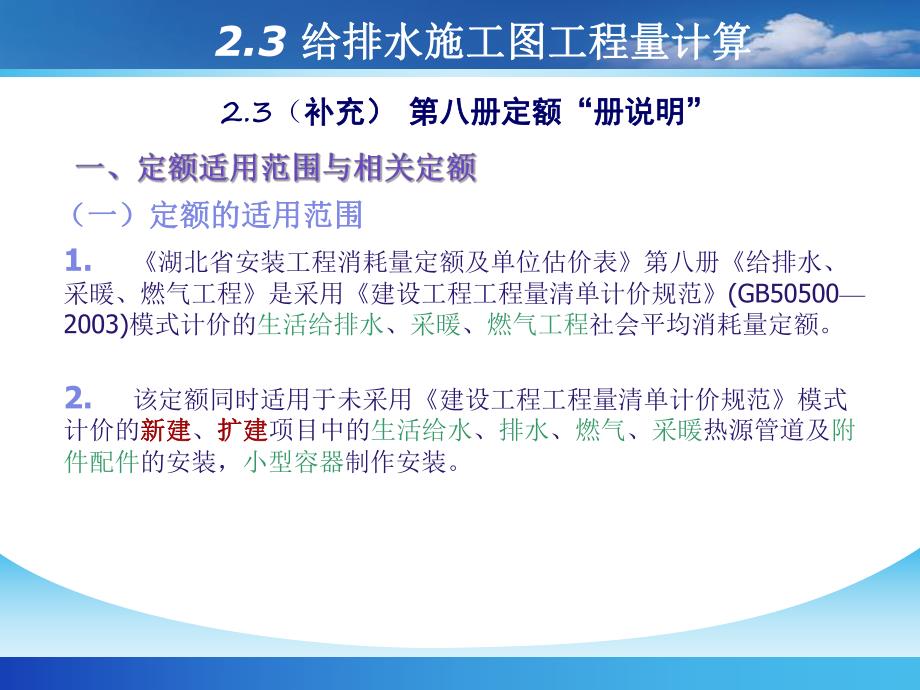

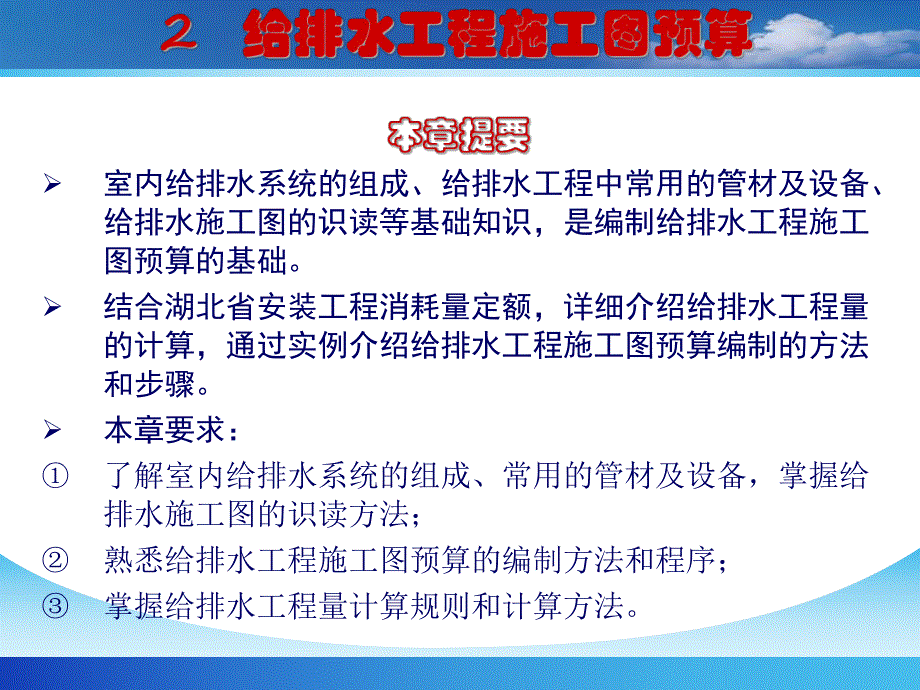

1、室内给排水系统的组成、给排水工程中常用的管材及设备、给排水施工图的识读等基础知识，是编制给排水工程施工图预算的基础。结合湖北省安装工程消耗量定额，详细介绍给排水工程量的计算，通过实例介绍给排水工程施工图预算编制的方法和步骤。本章要求：了解室内给排水系统的组成、常用的管材及设备，掌握给排水施工图的识读方法；熟悉给排水工程施工图预算的编制方法和程序；掌握给排水工程量计算规则和计算方法。2.3 给排水施工图工程量计算给排水施工图工程量计算 2.3（补充）补充）第八册定额第八册定额“册说明册说明”1.湖北省安装工程消耗量定额及单位估价表第八册给排水、采暖、燃气工程是采用建设工程工程量清单计价规范(GB
2、505002003)模式计价的生活给排水、采暖、燃气工程社会平均消耗量定额。（一）定额的适用范围（一）定额的适用范围2.该定额同时适用于未采用建设工程工程量清单计价规范模式计价的新建新建、扩建扩建项目中的生活给水、排水、燃气、采暖热源管道及附件配件的安装，小型容器制作安装。2.3 给排水施工图工程量计算给排水施工图工程量计算 2.3（补充）补充）第八册定额第八册定额“册说明册说明”对于工业管道、生产和生活共用的管道、锅炉房和泵类配管以及高层建筑物内加压泵间的管道，执行第六册工业管道工程相应项目；刷油、防腐蚀、绝热工程，执行第十四册刷油、防腐蚀、绝热工程相应项目；凡涉及到管沟及井类的土石方开挖、
3、垫层、基础、砌筑、抹灰、地井盖板予制、安装，回填、运输、路面开挖及修复、管道支墩执行建筑或市政定额相应项目。各类泵、风机等传动设备安装，执行第一册机械设备安装工程定额的相应项目；锅炉安装执行第三册热力设备安装工程定额的相应项目；压力表、温度计执行第十册自动化控制仪表安装工程相应项目。（二）以下内容执行其他相应定额（二）以下内容执行其他相应定额2.3 给排水施工图工程量计算给排水施工图工程量计算 2.3（补充）补充）第八册定额第八册定额“册说明册说明”1.高层建筑增加费：高层建筑增加费：高度在6层或20m以上的工业与民用建筑，应按下表计算高层建筑增加费(其中全部为人工工资其中全部为人工工资)。（
4、一）子目系数的规定（一）子目系数的规定2.3 给排水施工图工程量计算给排水施工图工程量计算 2.3（补充）补充）第八册定额第八册定额“册说明册说明”（一）子目系数的规定（一）子目系数的规定2.超高增加费：超高增加费：定额中操作高度均以3.6m为界限，如超过3.6m时，其超过部分(指由3.6至操作物高度)的定额人工费乘以下列系数。3.设置于管道间、管廊内的管道、阀门、法兰、支架安装，人工乘以1.3。4.主体结构为现场浇注采用钢模施工的工程，内外浇注的人工乘以1.05，内浇外砌的人工乘以1.03。2.3 给排水施工图工程量计算给排水施工图工程量计算 2.3（补充）补充）第八册定额第八册定额“册说明
5、册说明”（二）综合系数的规定（二）综合系数的规定1.脚手架搭拆费：脚手架搭拆费：按人工费的5计算，其中人工工资占25。脚手架搭拆费应列入施工技术措施费。3.在有害身体健康环境中施工增加费：在有害身体健康环境中施工增加费：按人工费的10计取。2.安装与生产同时进行增加费：安装与生产同时进行增加费：按人工的10计取。4.热水供应系统，不应计取不应计取系统调整费。2.3 给排水施工图工程量计算给排水施工图工程量计算 2.3.1 给排水管道安装工程量计算给排水管道安装工程量计算 1.给水管道：给水管道：1500室外市政1500室外给水管市政给水管室内给水管室外给水管室内给水管水表井室内外界线：以建筑物
6、外墙皮1.5m为界，入口处设阀门者以阀门为界。与市政给水管道界线：应以水表井为界；无水表井的，应以与市政给水管道碰头点为界。2.3 给排水施工图工程量计算给排水施工图工程量计算 2.3.1 给排水管道安装工程量计算给排水管道安装工程量计算 1.给水管道：给水管道：设在高层建筑内的加压泵间管道与本章界线，以泵间外墙皮外墙皮为界。室内给水管工业管道高层建筑水泵间室外给水管2.3 给排水施工图工程量计算给排水施工图工程量计算 2.3.1 给排水管道安装工程量计算给排水管道安装工程量计算 2.排水管道：排水管道：室内内外外排水管界线：以出户第一个排水检查井为界。室外外排水管道与市政排水界线市政排水界线
7、：应以与市政排水管道碰头井为界。市政排水管室内排水管室外排水管室内排水管室外排水管室外排水管2.3 给排水施工图工程量计算给排水施工图工程量计算 2.3.1 给排水管道安装工程量计算给排水管道安装工程量计算1.给水管道：给水管道：按施工图所示中心长度，以“m”为计量单位，不扣除阀门、管件(包括水表、伸缩器等组成安装)所占的长度。水平安装管道长度：以施工平面图所示的管道中心线尺寸计算；垂直安装管道长度：按系统图（或建筑剖面图）所示的管道标高计算。管道安装工程量均应区分不同材质、不同连接方式、不同公称直径分别计算；管道均为未计价材料。管道汇总工程量时，其准确度两位取小数，两位后的位数按四舍五入法取
8、舍。2.3 给排水施工图工程量计算给排水施工图工程量计算 2.3.1 给排水管道安装工程量计算给排水管道安装工程量计算2.本章定额包括以下工作内容：本章定额包括以下工作内容：管道及接头零件安装；管道水压试验；（管道消毒、冲洗、压力试验，均按管道长度以m为计量单位，不扣除阀门、管件所占的长度）；室内DN32以内钢管包括管卡及托钩制作安装；采用工程量清单计价模式时，该管道如需安装支架，允许换算；穿墙及过楼板铁皮套管安装人工；钢管包括弯管制作与安装(伸缩器除外)，无论是现场煨制或成品弯管均不得换算；2.3 给排水施工图工程量计算给排水施工图工程量计算 2.3.1 给排水管道安装工程量计算给排水管道安
9、装工程量计算3.本章定额本章定额不包括不包括以下工作内容：以下工作内容：室内外管道沟土方及管道基础；管道安装中不包括法兰、阀门及伸缩器的制作安装，按相应项目另行计算；室内给水钢管(DN350、DN400)、铜管、聚乙烯夹铝复合管，铝合金衬塑复合管安装定额中已包括管件安装，但接头的零件价格另计 DN32以上的钢管支架，按本册定额相应项目另行计算；过楼板的钢套管按室外钢管室外钢管(焊接)相应项目计算。2.3.1 给排水管道安装工程量计算1.排水管道：排水管道：按施工图所示中心长度，以“m”为计量单位，不扣除管件所占的长度。水平安装管道长度：以施工平面图所示的管道中心线尺寸计算；垂直安装管道长度：按
10、排水系统图（或建筑剖面图）所示的管道标高计算。排水管道安装工程量均应区分不同材质、不同的连接方式、不同的公称直径、不同的密封面材料分别计算；排水管道均为未计价材料，塑料排水管件为未计价材料。管道汇总工程量时，其准确度两位取小数，两位后的位数按四舍五入法取舍。2.3.1 给排水管道安装工程量计算 2.本章定额包括以下工作内容：本章定额包括以下工作内容：管道及接头零件安装；管道灌水试验；室内铸铁排水管、铸铁雨水管、承插塑料排水管，均已包括管道支架的制作安装；穿墙及过楼板铁皮套管安装人工；3.本章定额本章定额不包括不包括以下工作内容：以下工作内容：室内外管道沟土方及管道基础；室内外排水、雨水铸铁管的
11、安装定额中已包括管件安装，但接头接头的零件价格的零件价格另计。铸铁排水管、雨水管及塑料排水管均包括排水通气帽、雨水漏水斗制作安装；2.3.1 给排水管道安装工程量计算1.室内给水管：室内给水管：管道规格管中心至墙面的距离(a)DN25以内以内110DN32120DN40120DN50120DN65130DN80140DN100160DN125170DN150180DN200210DN250240DN300270明装管中心至墙面的距离明装管中心至墙面的距离(a)2.3.1 给排水管道安装工程量计算 2.室内排水管：室内排水管：管道规格管中心至墙面的距离(a)DN5050DN7570DN10080
12、DN150110DN200130明装排水管中心至墙面的距离明装排水管中心至墙面的距离(a)2.3.1 给排水管道安装工程量计算焊接钢管规格重量表焊接钢管规格重量表(查常用材料手册)37001000X4.07=15.06(元/m)DN404.07Kg/m已知：已知：镀锌钢管价格为3700元/吨则：则：DN40镀锌钢管每米的单价为：37001000X5.17=19.13(元/m)DN505.17Kg/m已知：已知：镀锌钢管价格为3700元/吨则：则：DN50镀锌钢管每米的单价为：2.3.1 给排水管道安装工程量计算3.室内给水管道支吊架：室内给水管道支吊架：DN32以上的钢管支架，按本册定额相应项
13、目另行计算；钢管活动支架的最大间距(m)管径DN(mm)1520253240506580100125150保温管保温管1.5222.533444.556非保温管非保温管2.533.544.55666.578塑料管活动支架的最大间距(m)管外径(mm)152025324050637590110水平管水平管0.50.50.550.650.80.951.11.21.351.55立管立管0.91.01.21.41.61.82.02.22.44.室内给水管道钢套管：室内给水管道钢套管：过楼板的钢套管按室外钢管室外钢管(焊接)相应项目计算。长度为板厚板厚+80mm 2.3.1 给排水管道安装工程量计算【例
14、例1】某建筑室内排水工程量如下表所示，其管材采用承插铸铁排水管，石棉水泥接口。已知：承插铸铁排水管价格：DN100(26.67元/m)；DN150(42.33元/m)。试计算室内部分排水立管至排出管的工程量及工程直接费(各系数不计)。【解解】工程量计算表：工程量计算表：编号项目名称单位数量计算式(二二)室内排水管室内排水管1.承插铸铁排水管承插铸铁排水管(石棉水泥接石棉水泥接口口)DN150m2.90 2.0(墙中至室外排水井的距离墙中至室外排水井的距离)+0.12(半墙半墙厚厚)+0.70(浴盆宽浴盆宽)+0.08(排水立管中心至墙面的排水立管中心至墙面的距离距离)=2.90m2.承插铸铁排
15、水管承插铸铁排水管(石棉水泥接石棉水泥接口口)DN100m24.2021.00(屋面标高屋面标高)+2.20(立管出屋面高度立管出屋面高度)(1.00)(管底标高管底标高)24.20m工程量汇总表：工程量汇总表：编号项目名称单位数量计算式(二二)室内排水管室内排水管1.承插铸铁排水管承插铸铁排水管(石棉水泥接石棉水泥接口口)DN10010m2.422.承插铸铁排水管承插铸铁排水管(石棉水泥接石棉水泥接口口)DN15010m0.292.3.1 给排水管道安装工程量计算0.29X9.600=2.78m序序号号定额定额编号编号项目名称项目名称单单位位数量数量未计价材未计价材单价单价(元元)单价（元）
