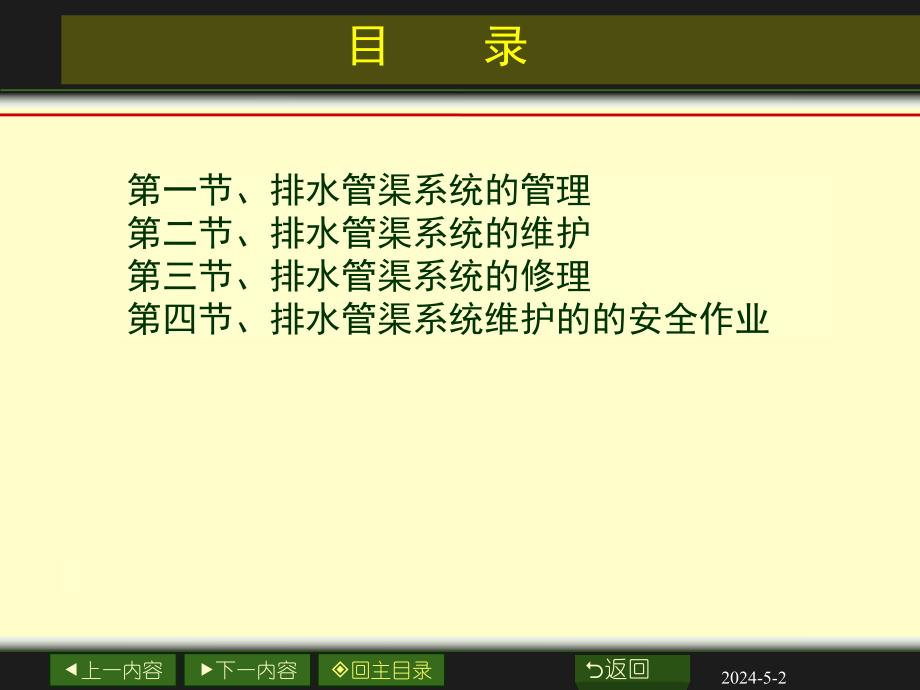

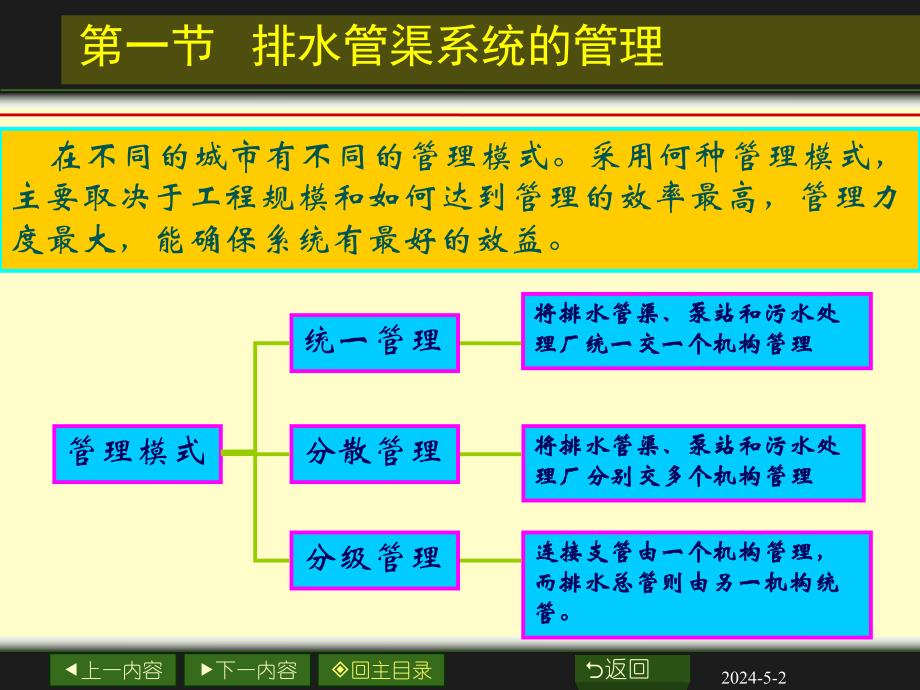

1、上一内容下一内容回主目录O返回2024-5-2 目 录第一节、排水管渠系统的管理第二节、排水管渠系统的维护第三节、排水管渠系统的修理第四节、排水管渠系统维护的的安全作业上一内容下一内容回主目录O返回2024-5-2第一节 排水管渠系统的管理 在不同的城市有不同的管理模式。采用何种管理模式，主要取决于工程规模和如何达到管理的效率最高，管理力度最大，能确保系统有最好的效益。管理模式统一管理将排水管渠、泵站和污水处将排水管渠、泵站和污水处理厂统一交一个机构管理理厂统一交一个机构管理分散管理将排水管渠、泵站和污水处将排水管渠、泵站和污水处理厂分别交多个机构管理理厂分别交多个机构管理分级管理连接支管由一

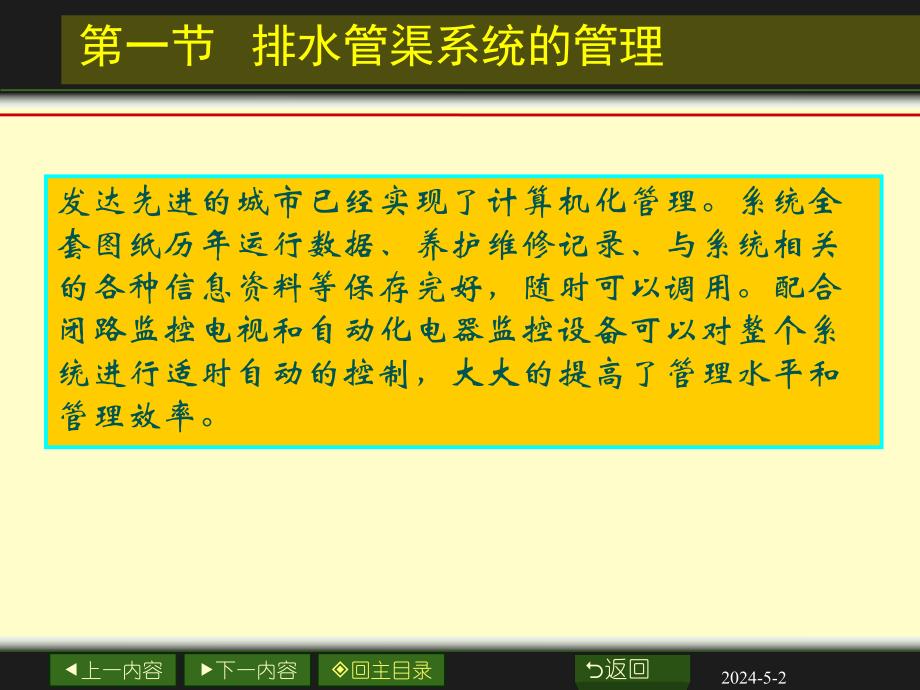

2、个机构管理，连接支管由一个机构管理，而排水总管则由另一机构统而排水总管则由另一机构统管。管。上一内容下一内容回主目录O返回2024-5-2第一节 排水管渠系统的管理发达先进的城市已经实现了计算机化管理。系统全套图纸历年运行数据、养护维修记录、与系统相关的各种信息资料等保存完好，随时可以调用。配合闭路监控电视和自动化电器监控设备可以对整个系统进行适时自动的控制，大大的提高了管理水平和管理效率。上一内容下一内容回主目录O返回2024-5-2第二节 排水管渠系统的维护目的：使排水管渠系统始终保持良好和安全的运行状态，发挥排水管渠的功能。内容：对雨水口、检查井清掏积泥、洗刷井壁、配齐或更改井盖、井座及
3、踏步。对排水管道定期采用摇车疏通、竹片疏通或水力疏通。对排水明渠定期整修边坡、清除污泥。对污水排放口经常巡视，及时制止向排放口倾倒垃圾和在其附近堆物占用。上一内容下一内容回主目录O返回2024-5-2第二节 排水管渠系统的维护(一)排水管渠疏通城镇排水管渠与泵站维护技术规范要求：积泥深度不能超过管径（或高度）的1/5。排水管渠疏通方法：推杆疏通、转杆疏通、射水疏通、绞车疏通、水力疏通上一内容下一内容回主目录O返回2024-5-2第二节 排水管渠系统的维护2、转杆疏通 机械进行。旋转式弹簧软轴疏通杆。3、射水疏通 高压射水进行。1、推杆疏通：人力进行。工具为竹片、钢条等。适用于小型管道。上一内容
4、下一内容回主目录O返回2024-5-2第二节 排水管渠系统的维护4、绞车疏通 采用绞车牵引通沟牛进行。适用于1m以下中小型管，距离50m以内。5、水力疏通 采用提高上下游水位差、加大流速的方法。上一内容下一内容回主目录O返回2024-5-2第二节 排水管渠系统的维护(二)管渠清掏清掏：将污泥等沉积物从检查井或雨水口中取出的作业。手工工具：铲、勺、夹、垃圾拦截网篮、推车等机械工具：真空吸泥车、污泥装载车等上一内容下一内容回主目录O返回2024-5-2第二节 排水管渠系统的维护对雨水口、检查井清掏积泥对排水管道定期采用摇车疏通、竹片疏通或水力疏通上一内容下一内容回主目录O返回2024-5-2第二节
5、 排水管渠系统的维护（三）通沟污泥的运输与处置污泥的运输主要考虑其含水率问题，通常采用专用的污泥罐车或拖斗车。污泥含水率从90%降至80%：其体积可减少50%；从90%降至70%：其体积可减少66.6%。最终处置：肥料、绿化、筑路、填埋、焚烧等。上一内容下一内容回主目录O返回2024-5-2第二节 排水管渠系统的维护二、管渠检查及早发现问题，及时维修，延长管渠使用寿命。地面巡视、传统检查现象：路面冒溢，地面塌陷，井壁裂缝、倾斜，水位异常，积泥深度。常用工具：手电筒，竹竿，反光镜，量泥斗等。上一内容下一内容回主目录O返回2024-5-2第二节 排水管渠系统的维护进入管渠检查条件：大型管渠，安全性
6、。电视、声纳检查、染色和烟雾试验、水力坡降试验等。上一内容下一内容回主目录O返回2024-5-2第三节 排水管渠系统的修理二种主要损坏原因：损坏原因及解决办法：1、腐蚀 是主要损坏的原因管顶：污泥在缺氧环境形成甲烷、硫化氢。硫化氢遇水且被氧化产生硫酸。预防方法：减少污泥沉积，保持管渠通风。管底：排入管渠的工业特别是化工废水造成。预防方法：减少工业废水的排入。2、渗漏 主要出现在管渠接口。解决方法：设计阶段 选用性能可靠的柔性接口。施工阶段 严格控制施工质量上一内容下一内容回主目录O返回2024-5-2第三节 排水管渠系统的修理开挖修理和管渠封堵开挖修理：拆管埋管，接口修理管渠封堵：修理前的有效
7、堵管方法：木塞封堵适用于300mm以下的管渠粘土麻袋封堵缺乏封堵设备时临时性封堵。墙体封堵适用于大中型管渠此外还有用止水板、机械管塞、充气管塞、橡皮管塞等封堵方式。上一内容下一内容回主目录O返回2024-5-2第三节 排水管渠系统的修理三、局部非开挖修理1、整体修理：两座检查井之间的管 道进行整体加固、修 复的方法。方 法：旧管道内加装一道衬管。修理技术：、袜统法 又称就地更新法。特点：不开挖地面，但费用较高。适用于各种管径的管道。上一内容下一内容回主目录O返回2024-5-2第三节 排水管渠系统的修理、胀破法：以硬塑管置换旧管道。特 点：需开挖少量地面。适用性：只适用于容易破裂 的管道。2、
8、局部修理：只对管渠损坏点进行的修理。特点：针对性强，灵活。但不能提高管渠的整体结构强度。方法：嵌补法、注浆法、套环法和局部涂层法等。适用性：适用于800mm以上，人员可以进入的大型管渠。上一内容下一内容回主目录O返回2024-5-2第四节 排水管渠系统维护的安全作业管渠中普遍存在有毒有害易爆气体，因此安全作业是至关重要。排水管道维护安全技术规程（CJJ685）对此作了明确的规定。几种主要的有毒有害易爆气体：1、硫化氢：无色气体，有特殊的臭味（臭蛋味），易溶于水；属窒息性气体，是一种强烈的神经毒物。0.012-0.03mg/m3时：臭鸡蛋味;11mg/m3时：嗅觉麻痹；900mg/m3时：电击一
9、样窒息致死。来源：污泥中含硫有机物在缺氧环境下分解产生。上一内容下一内容回主目录O返回2024-5-2第四节 排水管渠系统维护的安全作业2、甲烷：别 名 沼气，最简单的有机化合物，无色、无味，对人基本无毒，但浓度过高时，使空气中氧含量明显降低，使人窒息。当空气中甲烷达25%-30%时，可引起头痛、头晕、乏力、注意力不集中、呼吸和心跳加速、共济失调。若不及时脱离，可致窒息死亡。空气中有害的最高容许浓度 300mg/m3危险特性：易燃，与空气混合能形成爆炸性混合物（5%-15%），遇热源和明火有燃烧爆炸的危险。来源：污泥中有机物在缺氧环境下分解产生。上一内容下一内容回主目录O返回2024-5-2第四节 排水管渠系统维护的安全作业排水管道维护安全技术规程（CJJ685）对井下常见有害气体允许深度作了具体规定。#
