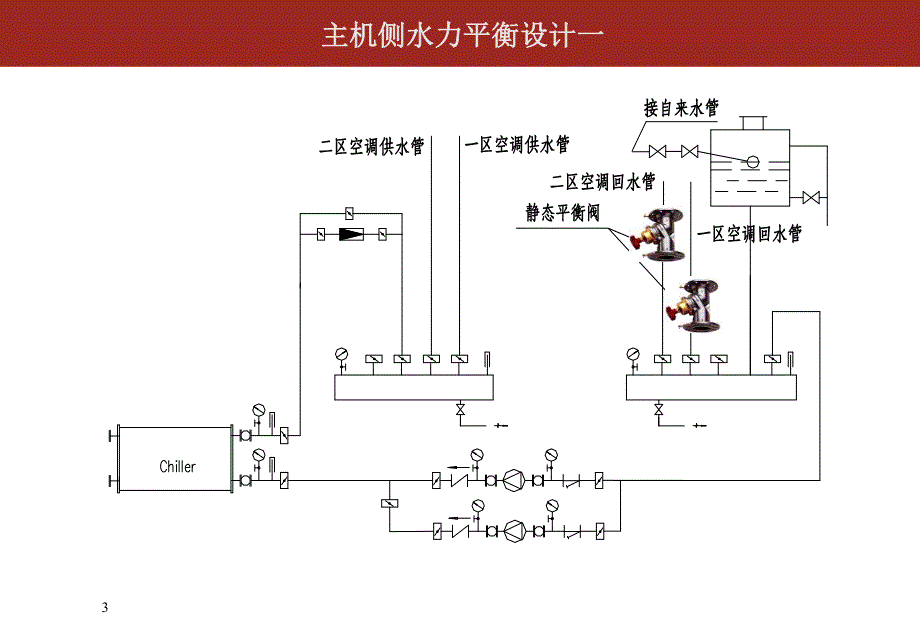

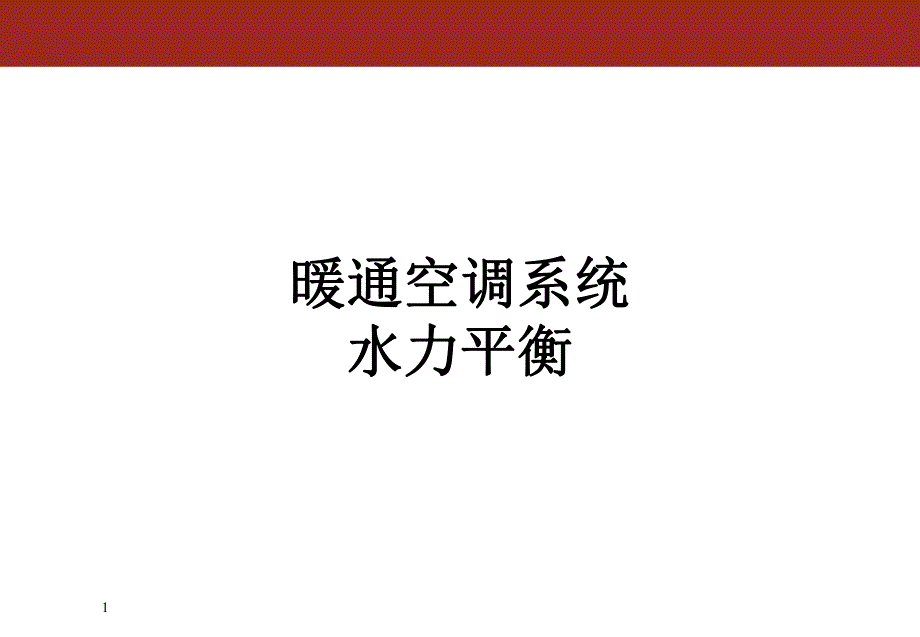

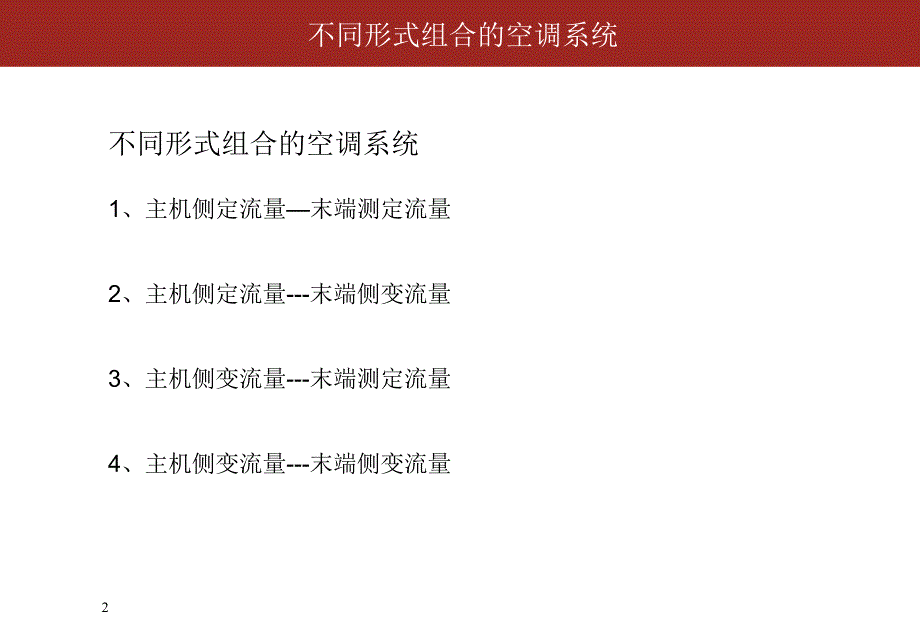

1、1暖通空调系统暖通空调系统水力平衡水力平衡2不同形式组合的空调系统不同形式组合的空调系统1、主机侧定流量末端测定流量2、主机侧定流量-末端侧变流量3、主机侧变流量-末端测定流量4、主机侧变流量-末端侧变流量3主机侧水力平衡设计一主机侧水力平衡设计一4主机侧水力平衡设计一主机侧水力平衡设计一应用形式:主机侧定流量末端侧定流量（完全定流量系统）应用场合:多数采暖系统，末端风机盘管采用三速开关调节风速和采用变风量空气处理机组系统，以及系统节能要求较低的场合。5主机侧水力平衡设计二主机侧水力平衡设计二6主机侧水力平衡设计二主机侧水力平衡设计二应用形式:主机侧定流量末端侧变流量应用场合:系统节能要求不高
2、，末端风机盘管采用电动两通阀，末端系统工作时间比较集中的空调系统；以及分户计量采暖系统。7主机侧水力平衡设计三主机侧水力平衡设计三8主机侧水力平衡设计三主机侧水力平衡设计三应用形式（一）:主机侧定流量末端侧定流量应用场合:系统节能要求不高，末端风机盘管采用电动三通阀或末端风机盘管采用三速开关调节风速和采用变风量空气处理机组系统，末端系统工作时间比较集中的空调系统；以及分户计量采暖系统。应用形式（二）:主机侧变流量（采用变频水泵）末端侧变流量应用场合:系统节能要求较高，末端风机盘管采用电动两通阀，末端系统工作时间不集中的空调系统。9主机侧水力平衡设计四主机侧水力平衡设计四10主机侧水力平衡设计四
3、主机侧水力平衡设计四应用形式:主机侧定流量末端侧变流量应用场合:系统节能要求不高，末端风机盘管采用电动两通阀，末端系统工作时间比较集中的空调系统；以及分户计量采暖系统。11主机侧水力平衡设计五主机侧水力平衡设计五12主机侧水力平衡设计五主机侧水力平衡设计五应用形式:多台冷却塔并联应用场合:冷却水管路较长，并联冷却塔数量较多的冷却水系统。13干管水力平衡设计一干管水力平衡设计一14干管水力平衡设计一干管水力平衡设计一应用形式:变流量系统定流量系统均可应用场合:所有异程系统，仅可以解决静态水力失调。如果末端配置的是动态平衡阀，此处静态阀可以取消。15干管水力平衡设计二干管水力平衡设计二16干管水力
4、平衡设计干管水力平衡设计二二应用形式:变流量系统应用场合:应用于系统调节性能要求很高的场所。所有异程系统，可以解决静态水力失调及动态水力失调，如果末端配置的是动态平衡阀，此处差压及静态阀可以取消。如果末端配置的均为差压阀，此处可取消差压阀。17末端侧水力平衡设计末端侧水力平衡设计应用场合:系统要求很高，水量及差压需要现场调节的空调箱。18末端侧水力平衡设计末端侧水力平衡设计应用场合:系统要求比较高，但水量及差压不需要经常调节的空调箱。19末端侧水力平衡设计末端侧水力平衡设计应用场合:系统节能要求不高，只要调节静态水力平衡，或定流量系统。应用场合:系统节能要求较高，变流量系统。应用场合:系统节能及精度要求很高，流量及压力可以随时调整。
