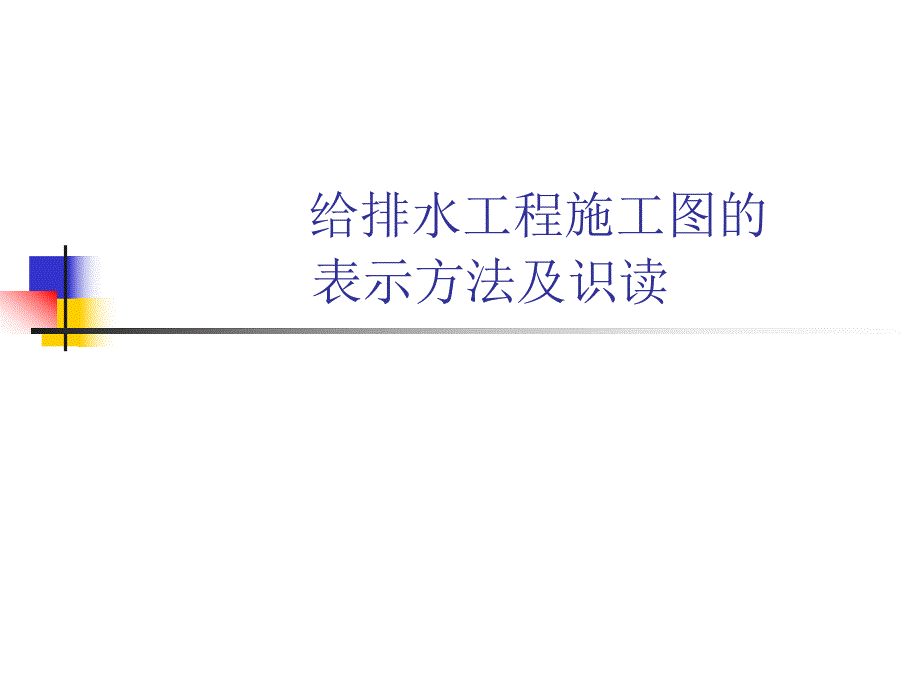

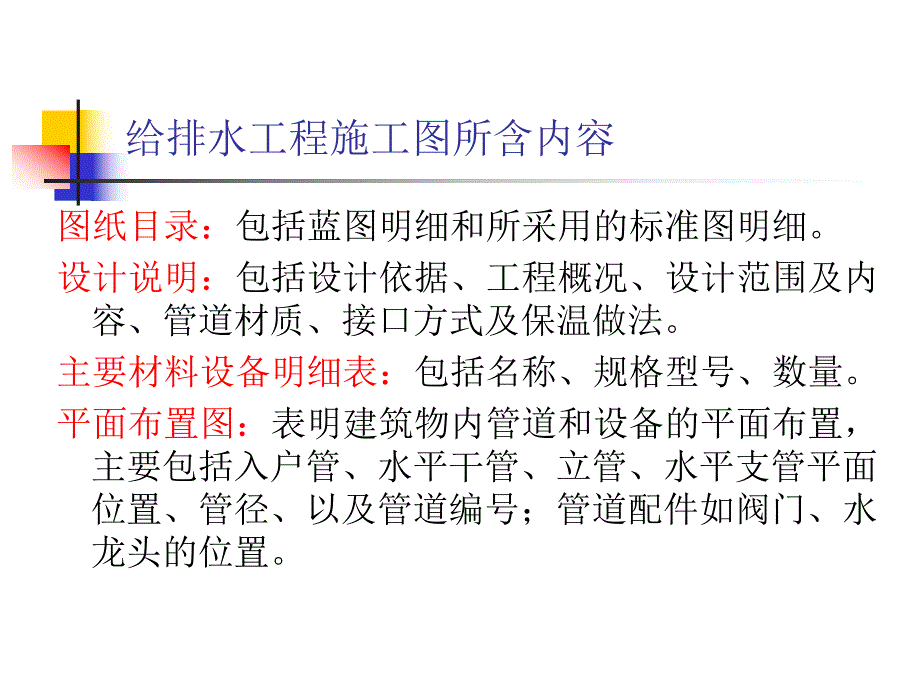

1、 给排水工程施工图的表示方法及识读 前言n内容n给排水工程施工图所含内容n给排水工程施工图的表示方法n给排水工程施工图的识读n要求n掌握给排水工程施工图的表示方法，能熟练地识读施工图给排水工程施工图所含内容 图纸目录：包括蓝图明细和所采用的标准图明细。设计说明：包括设计依据、工程概况、设计范围及内容、管道材质、接口方式及保温做法。主要材料设备明细表：包括名称、规格型号、数量。平面布置图：表明建筑物内管道和设备的平面布置，主要包括入户管、水平干管、立管、水平支管平面位置、管径、以及管道编号；管道配件如阀门、水龙头的位置。给排水工程施工图所含内容n系统图(轴测图、空视图)：利用轴测作图原理，在立体
2、空间中反映管路、配件及设备的相互关系。图中注明了管道编号、标高、坡度、管 径等。n详图（大样图）：表示某些设备或管道节点的详细构造及安装要求。给排水工程施工图的表示方法n图纸是工程语言，是进行施工和编制工程预算的依据。图纸必须简洁清晰，文字、线形、数字、符号等必须按规定的统一的标注方法和形状表示。比例n绘图时，常把物体的实际尺寸放大或缩小，图纸上所画的尺寸与实际尺寸之比叫图纸的比例。在图纸上表示为：比例1:100，比例1:50等。第一个数字表示图纸的尺寸，第二个数字表示实物对图纸的倍数。给排水工程施工图的表示方法n例如：1:100表示实物是图纸的100倍，也就是说图纸上的1cm代表实物100c
3、m（1m）。重要意义n比例，对安装专业来说是很重要的，无论是在施工中，还是编制施工图预算，很多情况下都要依据比例来确定管线、设备的位置；来计算管线的长度。施工图的比例画的是否准确，直接影响工程量的准确度。给排水工程施工图的表示方法标高n在安装工程施工图中，被安装物体的安装高度均用标高来表示。n标高有绝对标高、相对标高两种。绝对标高：我国把青岛的黄海平均海面定为绝对标高的零点，写作0.00，高于它的为正，低于它的为负。绝对标高常用于建筑总平面图。相对标高：是以某一点为参照物，定为0.00，来表示其他部位相对于它的高度。在建筑安装工程施工图中，以建筑物的一层地面作为0.00。n标高在安装工程施工中
4、用来确定管线、设备的安装高度。在编制施工图预算时用来计算垂直管线的长度。给排水工程施工图的表示方法n图例及文字符号给水管道热水管道消火栓给水管道自动喷淋给水管道排水管道雨水排水管道立管JPRXZY给排水工程施工图的表示方法给水系统编号热水系统编号消火栓给水系统编号自动喷淋给水系统编号排水系统编号雨水排水系统编号给水立管 JL热水立管 RLJRXZPY给排水工程施工图的表示方法消火栓立管 XL 自动喷淋立管 ZL排水立管 PL雨水排水立管 YL水表 或截止阀闸阀止回阀给排水工程施工图的表示方法蝶阀 减压稳压阀 角阀 水龙头地漏清扫口检查口排水拴 给排水工程施工图的表示方法消火栓带消防软管卷盘的消火栓水泵接合器存水弯压力表给排水工程施工图的识读识读方法1）仔细阅读设计说明n弄清以下问题：工程概况、给排水系统包含的内容、给排水管道布置形式、管道材质及接口方式、防腐保温要求等。2）系统图与平面图对照阅读3）按一定顺序阅读n按水流方向：入户管（排出管）水平干管立管支管用水设备；逐层阅读。
