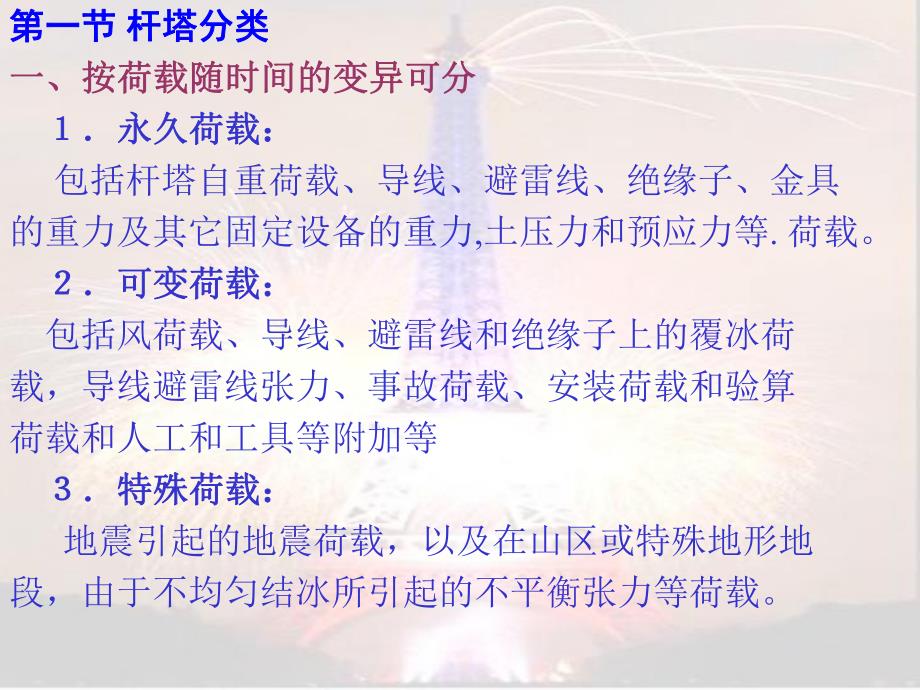

1、输电杆塔及基础设计培训讲义第一讲杆塔荷载 第一节第一节 杆塔分类杆塔分类一、按荷载随时间的变异可分一、按荷载随时间的变异可分 永久荷载：永久荷载：包括杆塔自重荷载、导线、避雷线、绝缘子、金具的重力及其它固定设备的重力,土压力和预应力等.荷载。可变荷载：可变荷载：包括风荷载、导线、避雷线和绝缘子上的覆冰荷载，导线避雷线张力、事故荷载、安装荷载和验算荷载和人工和工具等附加等 特殊荷载：特殊荷载：地震引起的地震荷载，以及在山区或特殊地形地段，由于不均匀结冰所引起的不平衡张力等荷载。二、按荷载作用在杆塔上方向分二、按荷载作用在杆塔上方向分 据计算需要，将它据计算需要，将它们分们分 解成作用在杆塔解成作
2、用在杆塔上的垂直荷载、上的垂直荷载、横向横向水平荷载水平荷载、纵向水平纵向水平荷载荷载,如图如图1 11 1。特别说明特别说明:荷载有荷载有:1 1、荷载标准值荷载标准值 按照各种荷标准规定计算按照各种荷标准规定计算而得的荷载叫标准荷而得的荷载叫标准荷,如杆塔如杆塔塔身自垂为体积乘容重塔身自垂为体积乘容重,风风载为基本风压乘挡风面积载为基本风压乘挡风面积.2 2、荷载设计值荷载设计值 荷载标准值乘分项系数荷载标准值乘分项系数 一般分项系数一般分项系数:永久荷载取永久荷载取1.21.2 可变荷载取可变荷载取1.41.4 图11 第二节杆塔标准荷载计算方法第二节杆塔标准荷载计算方法 一、自重荷载一
3、、自重荷载 1导线、避雷线的自重荷载 无冰时 覆冰时 式中n 每相导线子导线的根数；杆塔的垂直档距，m；1 导线、地线无冰垂直比载，N/m.mm2；2 导线、地线覆冰垂直比载，N/m.mm2；A 导线、地线截面面积 mm2。2绝缘子串、金具的垂直荷载 无冰时为绝缘子串、金具自重 ，可查绝缘子及各组合绝缘子串的金具重量表。覆冰时 式中K覆冰系数 VALnG1VALnG2JGJjKGG VL3杆塔自重荷载 杆塔自重荷载可根据杆塔的每根构件逐一统计计算而得，也可根据设计经验，参照其它同类杆塔资料，做适当假定获得。例1-1已知某导线自重比载1D35.8 N/m.导线垂直档距LV368m，导线水平档距为
4、LP245m，导线采用LGJ150/35，截面面积为AD181.62 ，绝缘子串和金具的总重量为530N（7片x4.5），求导线作用在杆塔上的垂直荷载标准值。解：导线重量GD：2mm2mmJDDDDDGLAG1N291352036862.181108.363二、导线、避雷线张力引起的荷载计算二、导线、避雷线张力引起的荷载计算张力引起的荷载是不平衡张力张力引起的荷载是不平衡张力直线型杆塔：直线型杆塔：（1）正常运行情况 不出现不平衡张力，但当气象条件发生变化时，或因档距、高差不等引起荷载改变，从而产生纵向不平衡张力。（2）事故断线时 在纵向产生断线张力。转角杆塔、耐张型杆塔：转角杆塔、耐张型杆塔
5、：张力分解成横向荷载（称角度荷载）和纵向荷载（称不平衡张力）。1角度荷载：产生横向荷载（如图12）PJT1sin1T2sin2 式中 、杆塔前后导线张力；、导线与杆塔横担垂线间的夹 角（）。当122时，（为线路转角）则 PJ=(T1+T2)sin/2 当0时PJ0为直线型杆塔 图12a图12b2不平衡张力：产生纵向荷载（如图13）T=T1COS1-T2COS2 当122时 则：T=（T1-T2）cos2 当T1=T2时，T=0；当=0时，为直线型杆塔，T=T1-T2。2T1T1T1T1T1T12T2T2T1sin2T222sin1T2sin2T21sinT1图13a图13b3.断线张力荷载 产
6、生纵向水平荷载直线杆塔：按规程规定了直线杆塔的导线、地线的断线张力分别取各自最大使用张力乘以一个百分比值。TDTDmax.X%式中 TD断线张力 N TDmax导、地线最大使用张力，TDmax TP/KC N；TP导、地线的拉断力，N（查导线手册）；2T1T1T1T1T1T12T2T2T122COS1T2COST22COS1COST1T22 KC导、地线的设计安全系数，导线取K 2.5，地线取K2.7；X%最大使用张力百分比值，按规程 规定选用；对各级电压的耐张杆塔、转角杆塔及终端杆塔导线断线张力取最大使用张力的70%。地线的断线张力取最大使用张力的80%。例12 已知某干字型转角杆塔的转角为
7、 900 ，正常运行情况杆塔前后导线张力（标准值）为T12500N，T22000N,并且 ，试求作用在杆塔下横担上纵向水平荷载和横向水平荷载的荷载标准值，要求画出荷载示意图 解：根据题意有 ,作用在下横担上的角度力（横向水平荷载标准值）为 PJ（T1T2）sin/2 （25002000）sin /2 3181.5N 不平衡张力(纵向水平荷载标准值）T（T1T2）cos /2 =(2500-2000)cos /2 353.5N0902109009009021例13 已知某220kN线路耐张自立铁塔，地线采用：176.61370AYB/T5004-2001型，试求该地线断线张力。解：查表得破坏拉断
8、力TP 33.50kN，安全系数取2.7，地线最大使用张力百分比值为80%。地线最大使用张力：地线断线张力：TDTDmax.X%12.4180%9.93kN kNKTTCP41.127.250.33max 三、风荷载的计算三、风荷载的计算 1、导线、地线风荷载的计算 (1)风向垂直于导线的风荷载计算 (2)风向与导线不垂直时风荷载计算 风向垂直于导线的风荷载计算:当风向与导、地线垂直时，导、地线的风荷载用下式计算：无冰时 P=4ALPcos/2 N 覆冰时 P=5ALPcos/2 N 式中 4、5分别为无冰、覆冰风压比载，;A导、地线截面面积，；LP水平档距，m；线路转角。例14已知某输电线路
9、水平档距为350m，垂直档距为460m，正常情况下最大风、无冰，导线的垂直比载r1D=35.80 ，导线风比载r4D(25)=35.19 ,试求作用在杆塔导线上的水平荷载标准值。解：水平荷载：P=r4D(25)ADLp=35.19 181.623502236.9N 2./mmmN2mm3103103102.杆塔塔身风荷载的计算 风向作用在与风向垂直的结构物表面的风荷载用下 Pg=ZSZAfW0 式中 Z风压高度变化系数，S构件体形系数,采用下列数值环形截面钢 筋混凝土杆0.7 圆断面杆件：当W0d20.002时 1.2 当W0d20.015时 0.7 (上述中间值按插入法计算)由圆断面杆件组成
10、的塔架 (0.71.2)(1+)型钢(角钢、槽钢、工字型和方钢)1.3 由型钢杆件组成的塔架 1.3(1+)d圆断面杆件直径，m；Af构件承受风压投影面积计算值，m2；塔架背风面荷载降低系数，Z杆塔风荷载调整系数。W0基本风压，W0V2/1600，k/m2 Af杆塔塔身构件承受风压的投影面积计算值 对电杆杆身：Ac=h(D1D2)/2 对铁铁身：Ac=h(b1+b2)/2 h计算段的高度 m D1、D2电杆计算风压段的顶径和根径 m，锥度为1/75的锥形电杆D2为D2=D1+h/75；b1、b2铁塔塔身计算段内侧面桁架（或正面桁架）的上宽和下宽 铁塔构架的填充系数，一般窄基塔身和塔铁塔构架的填
11、充系数，一般窄基塔身和塔 头取头取0.20.3，宽基塔塔身可取，宽基塔塔身可取0.150.2,考考 虑节点板挡风面积的影响虑节点板挡风面积的影响,应再乘以风压增应再乘以风压增 大系数大系数,窄基塔取窄基塔取1.2,宽基塔取宽基塔取1.1。3绝缘子串风荷载的计算绝缘子串风荷载的计算 Pj=n1(n2+1)SZ AJW0 kN式中式中 n1一相导线所用的绝缘子串数；一相导线所用的绝缘子串数；n2每串绝缘子的片数每串绝缘子的片数,加加“”表示金具表示金具受风受风 面相当于片绝缘子；面相当于片绝缘子；S绝缘子串风载体型系数；绝缘子串风载体型系数；Z风压随高度变化系数；A每片的受风面积，单裙取0.03m
12、2，双裙 取0.04m2；W0 其本风压，其本风压，kN/m2 例15已知拉线电杆高度21m，埋深2m，电杆外径D=500mm,内径d=400mm，电压等级110kV，级气象区，试计算作用在杆身上的风荷载标准值。解：查表得 高度20m，电压110kV，地面粗糙度B类 风压高度变化系数取Z=1.10 杆塔风荷载调整系数Z=1.0 环形截面钢筋混凝土电杆 构件体形系数取S=0.7 P=ZSZAfW0=1.100.71.00.5252/1.6 =236.7N/m 答：作用在杆身上的风荷载标准值为236.7N/m 第三节第三节 杆塔外形尺寸的确定杆塔外形尺寸的确定 杆塔外形尺寸的确定，除要求满足电气条
13、件外，同时要求满足结构的合理性、经济性以及外形的美观。杆塔外形尺寸主要包括杆塔呼称高、横担长度、上下横担的垂直距离、地线支架高度、地线挂点之间水平距离等。一、杆塔高度的确定一、杆塔高度的确定 1、杆塔总高度、杆塔总高度 杆塔的总高度等于呼称高度加上导线间的垂直距离和避雷线支架高度，对于钢筋混凝土电杆还杆塔总高度要加上埋地深度h0。2 2、杆塔呼称高度、杆塔呼称高度 杆塔下横担的下弦边缘线到地面的垂直距离杆塔下横担的下弦边缘线到地面的垂直距离H H称称为杆塔呼称高度为杆塔呼称高度 H=H=+f+fmaxmax+h+hx x+h h 式中式中 绝缘子串的长度（包括金具的长绝缘子串的长度（包括金具的
14、长 度）；度）；f fmaxmax导线的最大弧垂；导线的最大弧垂；h hx x导线到地面、水面及被跨越物的安导线到地面、水面及被跨越物的安 全距离（查全距离（查线路设计规范线路设计规范、线路设计技术规程线路设计技术规程）；）；h h考虑测量、施工误差等所预留宽度。考虑测量、施工误差等所预留宽度。3、杆塔经济呼称高度 杆塔的呼称高度与档距有直接关系，档距越大，导线的弧垂越大，杆塔的呼称高度也就越大。但是档距增大时，使每公里的杆塔数量减少，因此对一定电压等级的线路来说，必定有一个最优的呼称高度，使得整个线路材料用量最少，把这个最优呼称高度称为经济呼称高度。二、导线间距离确定二、导线间距离确定 1、
15、导线水平距离Dm 当导线摇摆不同步时，档距中央导线部分就要靠近，会导致线间空气间隙击穿，从而发生线间闪络。规程规定由经验公式确定。2、导线垂直线间距Dv 导线不均匀覆冰或者导线脱冰时产生的导线跳跃致使导线上下大幅度的舞动。为了保证舞动时不产生两相导线碰撞，两相导线必须要保证一定的安全距离，按规程规定公式计算。3、导线三角形排列等效水平线间距Dx 按规程规定公式计算。4、地线支架高度hb4 4、杆塔横担的确定、杆塔横担的确定 杆塔的横担长度可根据导线水平线间距和最小杆塔的横担长度可根据导线水平线间距和最小空气间隙并考虑带电作业的要求来确定。当悬垂空气间隙并考虑带电作业的要求来确定。当悬垂绝缘子串
