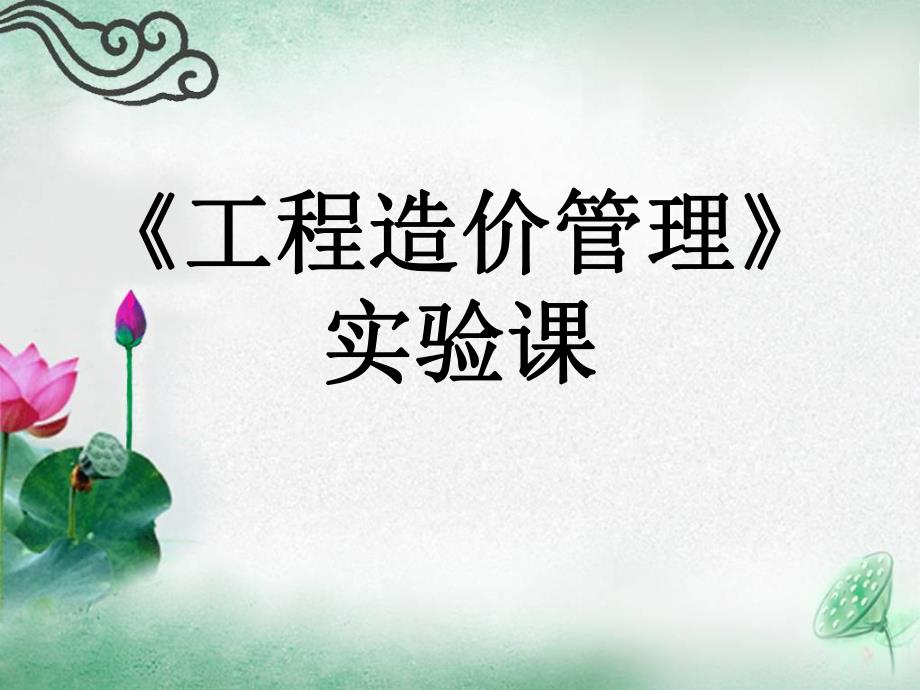

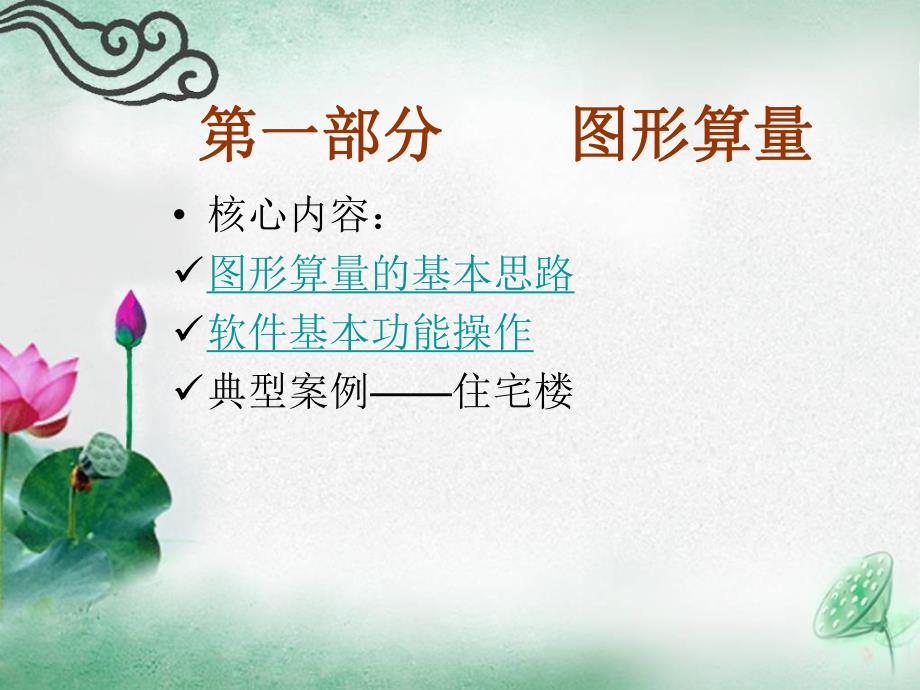

1、工程造价管理工程造价管理实验课实验课 核心内容：图形算量绘制图形，利用软件生成各分项工程的工程量并套用相应的定额单价。钢筋工程量的计算工程预算书的编制第一部分第一部分 图形算量图形算量 核心内容：图形算量的基本思路软件基本功能操作典型案例住宅楼学习目标学习目标 掌握软件的操作流程、绘图方掌握软件的操作流程、绘图方法、通用功能法、通用功能 了解工程量代码的使用了解工程量代码的使用 了解工程量计算方式了解工程量计算方式第一章第一章 图形算量的基本思路图形算量的基本思路u建筑物的分层；u分块；u分构件；u计算工程量；u手工算量与图形算量的区别软件算量的思路分层分块分构件算量分层分块分构件算量第一节第
2、一节 建筑物分层建筑物分层计算工程量必须有层的概念。问题引导：1.建筑物放在什么上？2.地基上面是什么？3.基础上面是什么？4.地下室可能有多少层？5.常见的-1层的表现形式怎样？6.地下一层上面是哪一层？7.一层上面是哪一层？8.2n层上面是哪一层？建造物分层技巧建造物分层技巧任何建筑物我们都可任何建筑物我们都可以按下图的方法进行以按下图的方法进行分层。分层。我们做预算必须有层我们做预算必须有层的概念。的概念。分层总结分层总结分层分块分构件分层分块分构件算量算量第二节第二节 分分 块块我们用某层为例子来讲解我们用某层为例子来讲解任何一个复杂的建任何一个复杂的建筑物如果截出某一筑物如果截出某一
3、层，我们都可以看层，我们都可以看成一个火柴盒。成一个火柴盒。我们可以把这个火柴我们可以把这个火柴盒分成六大块盒分成六大块第一块：维护结构第一块：维护结构第二块：顶部结构第二块：顶部结构第三块：室内结构第三块：室内结构第四块：室外结构第四块：室外结构第五块：室内装修第五块：室内装修第六块：室外装修第六块：室外装修1、维护结构、维护结构维护结构包括哪些构件维护结构包括哪些构件?1、柱子、柱子2、梁、梁3、门、门4、窗、窗5、门联窗、门联窗6、过梁、过梁7、墙（内外）、墙（内外）第三节第三节 分构件分构件2、顶部结构、顶部结构顶部结构包括哪些构件顶部结构包括哪些构件?1、板、板2、梁、梁此梁是下空梁
4、此梁是下空梁墙上梁在维护结构里墙上梁在维护结构里3、室内结构、室内结构室内结构包括哪些构件室内结构包括哪些构件?1、楼梯、楼梯2、水池、水池3、讲台、讲台4、化验台等室内构件、化验台等室内构件特点：和墙梁没有扣减关系特点：和墙梁没有扣减关系4、室外结构、室外结构室外结构包括哪些构件室外结构包括哪些构件?1、台阶、台阶3、散水、散水2、坡道、坡道4、阳台、阳台5、雨棚、雨棚6、挑檐、挑檐5 5、室内装修、室内装修室内装修包括哪些构件室内装修包括哪些构件?1 1、地面、地面3 3、墙裙、墙裙2 2、踢脚、踢脚4 4、墙面、墙面5 5、天棚、天棚4、室外装修、室外装修室外装修包括哪些构件室外装修包括
5、哪些构件?1、外墙裙、外墙裙2、外墙面、外墙面复合构件复合构件构件有分构件有分非复合构件非复合构件复合构件要继续分到能算量为止复合构件要继续分到能算量为止第四节第四节 地下各层包括哪些构件地下各层包括哪些构件一、基础层基础层的类型：1.桩基础（承台）2.独立基础3.条形基础4.满堂基础 二、-n-2层包括哪些构件-n-2层属于全地下室层，全部埋入地下，六大块中没有室外构件，外装修一般以防水的形式出现。三、-1层包括哪些构件-1层一般包括室内外高差层，散水、坡道、台阶归入一层，-1层不包括室外结构构件。外装修有一部分埋在地下，一般以防水形式出现。室内外高差部分以外墙面（墙裙）的形式出现。第五节第
6、五节 计算工程量计算工程量一、基础层1.桩基础类型有预制桩、混凝土灌注桩、水泥搅拌桩、木桩等，见定额P30。单说砼灌注桩，做桩的第一步应该干什么？人工挖孔、机械挖孔。如果遇到土质特别松软时怎么办？先做护壁。护壁要计算哪些工程量？砼、模板。接下来要干什么？浇灌砼。如果是钢筋砼桩呢？灌一部分砼桩以后要放钢筋笼。放完钢筋笼以后呢？继续浇灌砼直到要求的标高。对于桩我们还要计算哪些量？砼体积（或长度或根数）。2.承台承台一般出现在什么地方？桩上面。承台要计算的工程量包括：土方：挖、运（体积）、挡土板（面积）、基底夯实（面积）。垫层：一般是砼垫层（体积、侧模板）。承台（体积、模板）。3.独立基础 承台一般
7、出现在什么地方？有独立柱的地方。做独基的顺序是什么？挖基坑、做垫层、砌独立基础。土方要计算哪些量？挖、运、挡土板、基底夯实。垫层有几种类型？砼垫层、灰土垫层、三合土垫层、素土垫层。砼垫层要计算哪些工程量？混凝土体积、模板。其他垫层呢？只计算混凝土体积。独基要计算哪些工程量？混凝土体积、模板。4.条形基础条形基础有哪几种类型？砼条形基础、砖条形基础、石条形基础等。施工程序：同独立基础。（1）砼条形基础工程量计算内容也同独立基础。（2）砖（石）基础要计算的工程量：体积。条形基础上面是什么?墙（或者梁）。（3）墙要计算什么量？砼墙要计算体积和模板，砖墙要计算体积，梁要计算体积和模板。下面的基础要计算
8、几层工程量（计算到0.000）：从上往下：从上往下：砖墙（体积）。砖墙（体积）。地圈梁（体积、模地圈梁（体积、模板）。板）。砖条形基础（体砖条形基础（体积）。积）。砼垫层（体积、模砼垫层（体积、模板）。板）。灰土垫层（体积）。灰土垫层（体积）。5.满堂基础做满基之前要做什么？大开挖土方。施工程序及工程量同独立基础。满基上还可能出现其他量吗？满基梁。满基梁要计算哪些量？体积、模板。二、其他各层1.门窗 门要计算的工程量：制作面积（洞口）、运输面积、油漆面积、门数量、五金数量。窗要计算的工程量：制作面积、运输面积、油漆面积、门数量、五金数量。飘窗是什么？制作面积、运输面积、油漆面积、门数量、五金数
9、量、上下砼板（体积、模板）。门联窗要计算哪些工程量？制作面积、运输面积、油漆面积、门数量、五金数量。2.过梁过梁有几种类型？现浇砼过梁、预制砼过梁、钢筋砖过梁等。现浇砼要计算的工程量：体积、模板面积。预制过梁要计算的工程量：制作体积、运输体积、安装体积、灌缝体积 砖过梁要计算的工程量：体积。3.梁梁有几种类型？现浇砼梁（框架梁、圈梁）、预制砼梁（吊车梁等）。框架梁和圈梁有什么区别？框架梁是承重结构，圈梁是构造要求，先有框架梁后砌墙，先有墙后浇注圈梁。现浇框架梁要计算的工程量：体积、模板、梁装修面积、梁脚手架面积。圈梁要计算的工程量：圈梁体积、圈梁模板。注意：框架梁的模板计算时，要计算底模和侧模
10、，而圈梁的模板计算时，只计算侧模，不计算底模。吊车梁要计算的工程量：制作、运输、安装、灌缝（吊车梁有时就是现场制作）。4.柱 柱有几种类型？砼柱（现浇、预制）、砖柱、石柱、木柱、钢柱。现浇砼柱要计算的工程量：体积、模板脚手架、装修面积。预制柱要计算的工程量：制作体积、运输体积、安装体积、装修面积。砖（石、木）柱要计算的工程量：体积、装修面积。钢柱要计算的工程量：重量、装修（重量或者面积）。5.墙 墙有几种类型？砼墙、砖墙（内外墙）砼墙要计算的工程量：体积、模板。砖墙分几种类型？实心砖墙、空斗砖墙、空花砖墙、空心砖墙。砖墙要计算的工程量：体积、平面防潮层。6.板 板有几种类型？砼板（现浇、预制）
11、、木板、钢板等。现浇砼板要计算哪些工程量？体积、模板（底模、侧模）。板在什么情况下要计算侧模？边上没有梁的情况下。预制板要计算哪些工程量？制作体积、运输体积、安装体积、灌缝体积。7.楼梯 楼梯有几种类型？砼楼梯（现浇、预制）、木楼梯、钢楼梯。现浇砼楼梯要计算哪些工程量？楼梯投影面积、模板面积、装修面积、栏板栏杆等。楼梯栏板要计算哪些工程量？栏板要计算(体积、面积、长度)、栏杆要计算（长度、油漆重量）。预制砼楼梯要计算哪些工程量？制作、运输、安装等。木楼梯要计算哪些工程量？楼梯面积（体积）、装修面积。钢楼梯要计算哪些工程量？重量（制作、运输、安装、油漆）。8、阳台阳台包括哪些构件？阳台包括哪些构
12、件？阳台挑梁阳台挑梁阳台底板阳台底板阳台栏板阳台栏板栏板压顶栏板压顶阳台隔户板阳台隔户板阳台贴墙阳台贴墙阳台窗阳台窗 阳台出水口阳台出水口 阳台挑梁要计算阳台挑梁要计算哪些工程量？哪些工程量？挑梁体积和模板面积挑梁体积和模板面积 挑梁的底面、侧面、挑梁的底面、侧面、梁头装修面积梁头装修面积 挑檐的底板要计算挑檐的底板要计算哪些工程量？哪些工程量？底板的体积和模板底板的体积和模板面积面积 底板的底部和侧面装修面积底板的底部和侧面装修面积 底板的顶面装修面积（阳台地面）底板的顶面装修面积（阳台地面）阳台栏板要计算哪些工程量？阳台栏板要计算哪些工程量？阳台栏板体积和模板面积阳台栏板体积和模板面积栏板
13、踢脚长度或面积栏板踢脚长度或面积栏板内墙面装修面积栏板内墙面装修面积栏板外墙面装修面积栏板外墙面装修面积栏板顶面装修面积栏板顶面装修面积阳台扶手要计算哪阳台扶手要计算哪些工程量？些工程量？扶手的体积和模板扶手的体积和模板扶手的周边装修面扶手的周边装修面积积阳台隔户板要计算阳台隔户板要计算哪些工程量？哪些工程量？砖砌筑要计算体积砖砌筑要计算体积预制砼要计算体积、运输、安装、灌缝预制砼要计算体积、运输、安装、灌缝等工程量等工程量隔户板三面装修面积隔户板三面装修面积隔户板踢脚、墙裙、墙面、外面隔户板踢脚、墙裙、墙面、外面阳台贴墙要计算哪些工程量？阳台贴墙要计算哪些工程量？贴墙块料踢脚面积或抹灰踢脚长
14、度贴墙块料踢脚面积或抹灰踢脚长度贴墙墙裙块料或贴墙墙裙块料或抹灰面积抹灰面积贴墙墙面块料或贴墙墙面块料或抹灰面积抹灰面积阳台出水口要计阳台出水口要计算哪些工程量？算哪些工程量？出水口个数出水口个数9.雨篷 雨篷要计算哪些工程量？雨篷底板、雨篷栏板。雨篷底板要计算哪些工程量？底板体积（或面积）、模板（底侧）、底板上下侧面装修。雨篷防水要做哪些层？在底板上做找平层找坡层找平层防水层保护层。雨篷栏板要计算哪些工程量？栏板体积、栏板模板、栏板里外顶部装修。10.内装修 内装修要计算哪些工程量？地面（楼面）、踢脚、墙裙、墙面、天棚。地面要计算哪些工程量？地面垫层（素土、砼等）、地面防潮层、地面面层（抹灰
15、、块料）。楼面要计算哪些工程量？楼面垫层、楼面防潮层、楼面面层（抹灰、块料）。踢脚要计算哪些工程量？抹灰踢脚（长度、面积）、块料踢脚（长度、面积）墙裙要计算哪些工程量？抹灰墙裙面积、块料墙裙面积。墙面要计算哪些工程量？抹灰墙面面积、块料墙面面积 天棚要计算哪些工程量。抹灰天棚（包括梁的侧面）、吊顶天棚（龙骨和面层）。11.屋面 屋面要计算哪些工程量？按六大块的思考方法：维护结构、室内结构、室外结构、内装修、外装修。维护结构要计算哪些工程量？墙的体积、柱的体积、压顶体积。室内结构要计算哪些工程量？出气孔、烟筒等小型构件。室外构件要计算哪些工程量？雨篷、挑檐等。室内装修要计算哪些工程量？a.屋面（
16、找平层找坡层保温（隔热、通风）层填充料上找平层防水层保护层）。b.踢脚（放水上翻）、墙面（女儿墙内装修）、斜屋面（防水层）。室外装修要计算哪些工程量？女儿墙外装修、压顶周边装修。12.其他项目（1）台阶 台阶有几种类型？砼台阶、砖台阶、石台阶。砼台阶要计算哪些工程量？台阶垫层体积（素土垫层、灰土垫层、砼垫层）、台阶投影面层。砖（石）台阶要计算哪些工程量？砖（石）层体积、面层投影面积。（2）坡道坡道要计算哪些工程量？垫层、底板层、面层、坡道挡墙。（3）散水 散水要计算哪些工程量？垫层体积、面层面积、散水伸缩缝长度。（4）挑檐 挑檐要计算哪些工程量？挑檐底板、挑檐栏板。（5）建筑物还有哪些量没有计算？平整场地（面积）、基础回填土（体积）、余土外运（体积）、脚手架（面积）、落水管等。第六节 手工算量与图形算量的区别对于一层手工计算的一般顺序对于一层手工计算的一般顺序门窗洞口门窗洞口过梁过梁构造柱子构造柱子圈梁圈梁板板楼梯楼梯台阶散水台阶散水内外装修内外装修墙墙门窗洞口安装在门窗洞口安装在墙墙上上过梁安装在过梁安装在墙墙上上构柱和构柱和墙墙有扣减关系有扣减关系以以墙墙为基准线为基准线封闭墙构件
