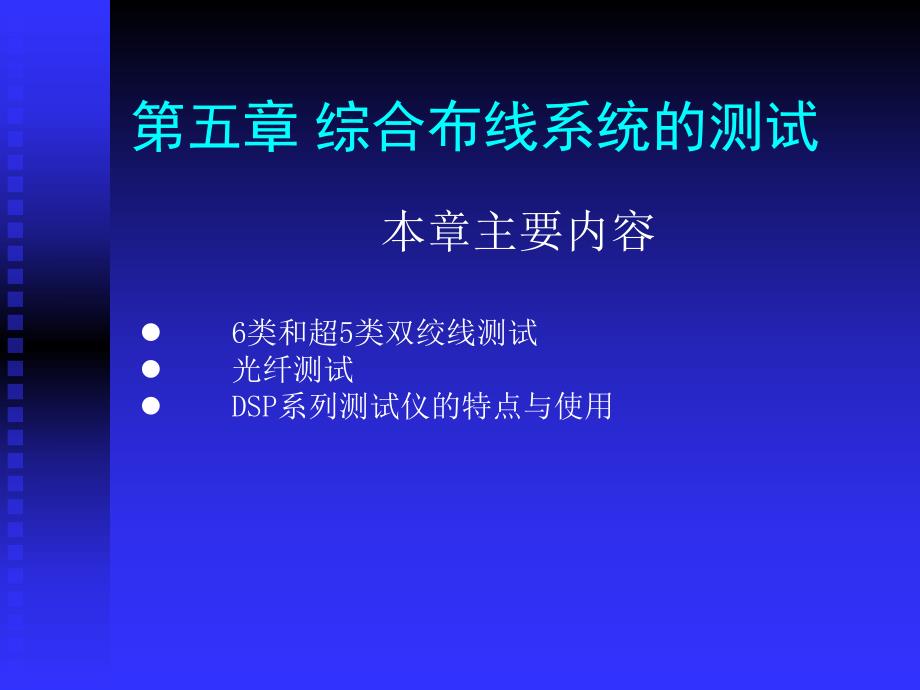

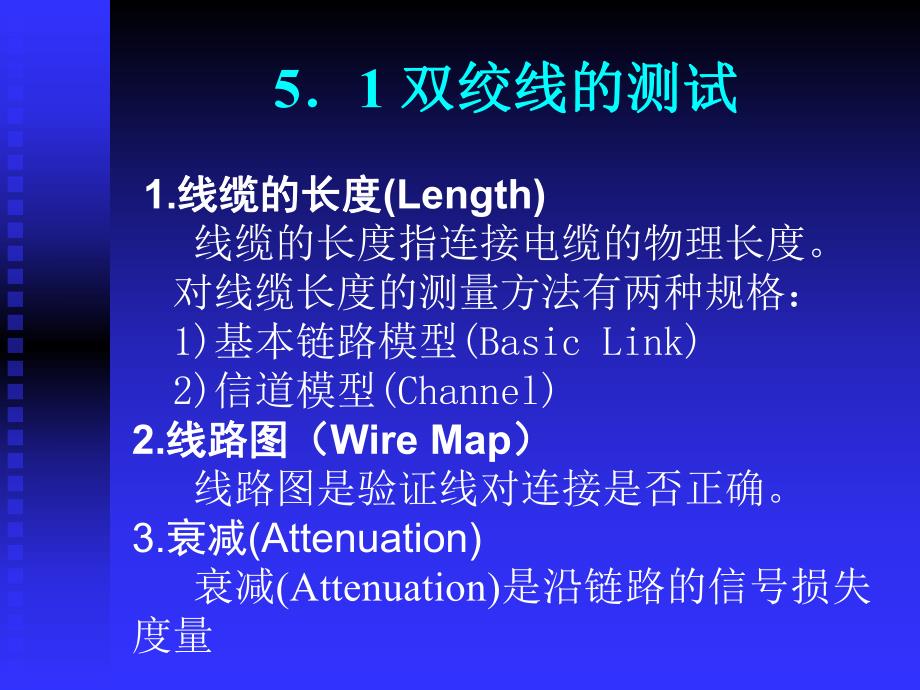

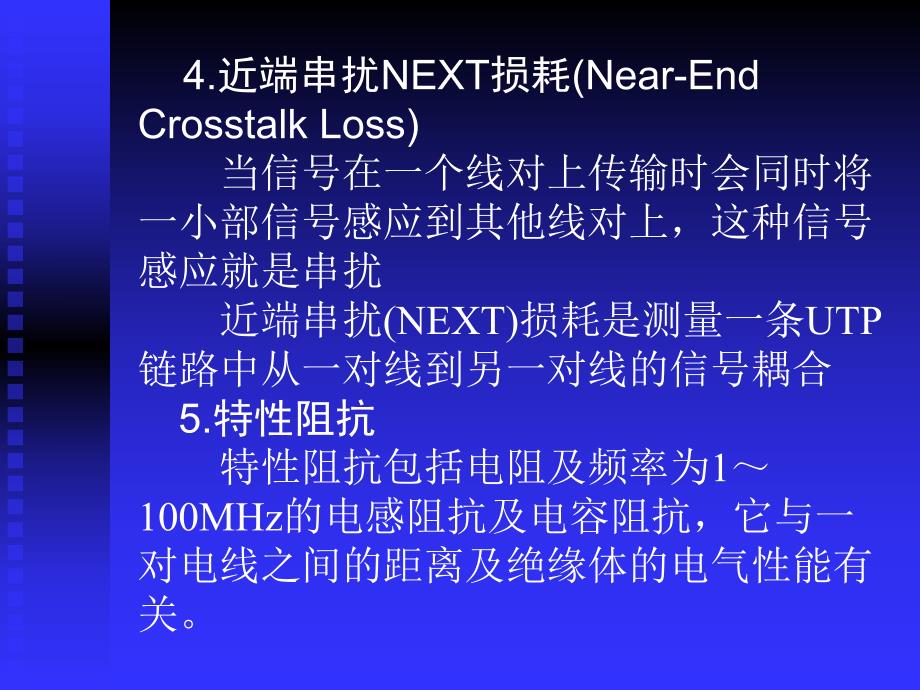

1、第五章 综合布线系统的测试本章主要内容l6类和超5类双绞线测试l光纤测试lDSP系列测试仪的特点与使用51 双绞线的测试双绞线的测试 1.线缆的长度线缆的长度(Length)线缆的长度指连接电缆的物理长度。对线缆长度的测量方法有两种规格：1)基本链路模型(Basic Link)2)信道模型(Channel)2.线路图（线路图（Wire Map）线路图是验证线对连接是否正确。3.衰减(Attenuation)衰减(Attenuation)是沿链路的信号损失度量 4.近端串扰NEXT损耗(Near-End Crosstalk Loss)当信号在一个线对上传输时会同时将一小部信号感应到其他线对上，这
