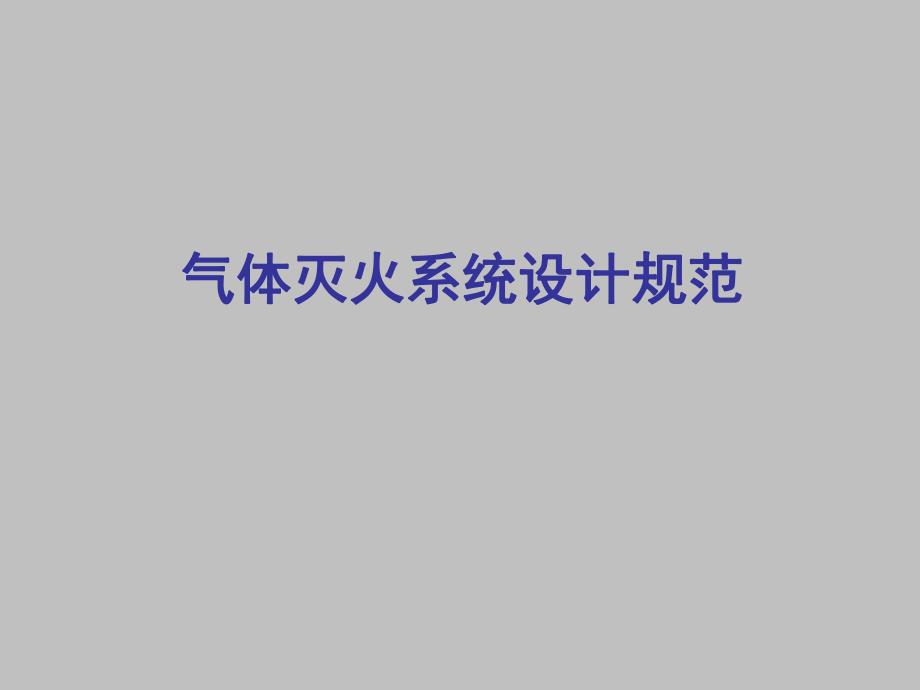

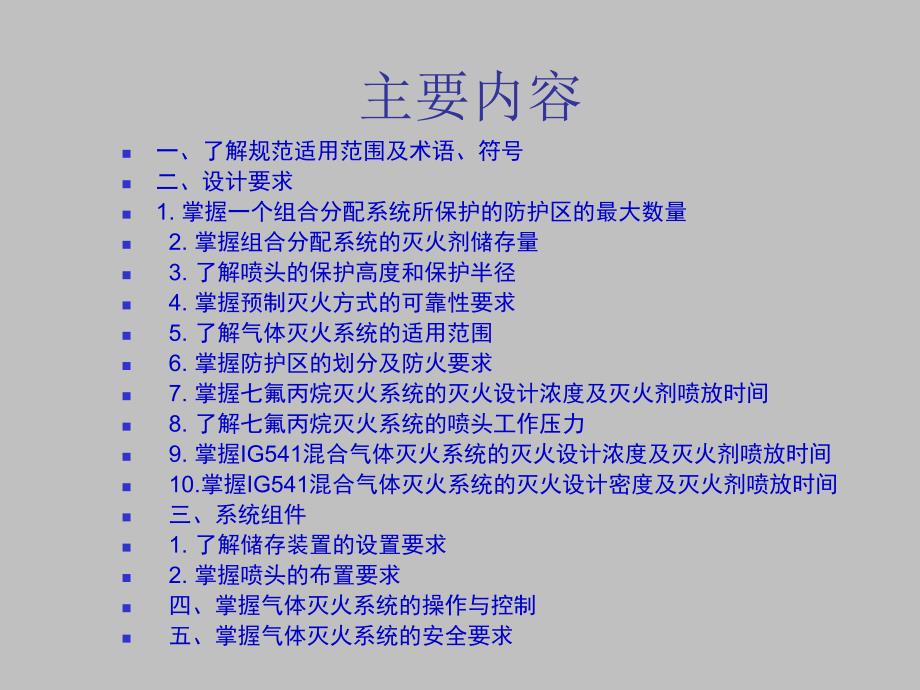

1、气体灭火系统设计规范气体灭火系统设计规范 主要内容n一、了解规范适用范围及术语、符号n二、设计要求n1.掌握一个组合分配系统所保护的防护区的最大数量n 2.掌握组合分配系统的灭火剂储存量n 3.了解喷头的保护高度和保护半径n 4.掌握预制灭火方式的可靠性要求n 5.了解气体灭火系统的适用范围n 6.掌握防护区的划分及防火要求n 7.掌握七氟丙烷灭火系统的灭火设计浓度及灭火剂喷放时间n 8.了解七氟丙烷灭火系统的喷头工作压力n 9.掌握IG541混合气体灭火系统的灭火设计浓度及灭火剂喷放时间n 10.掌握IG541混合气体灭火系统的灭火设计密度及灭火剂喷放时间n 三、系统组件n 1.了解储存装置

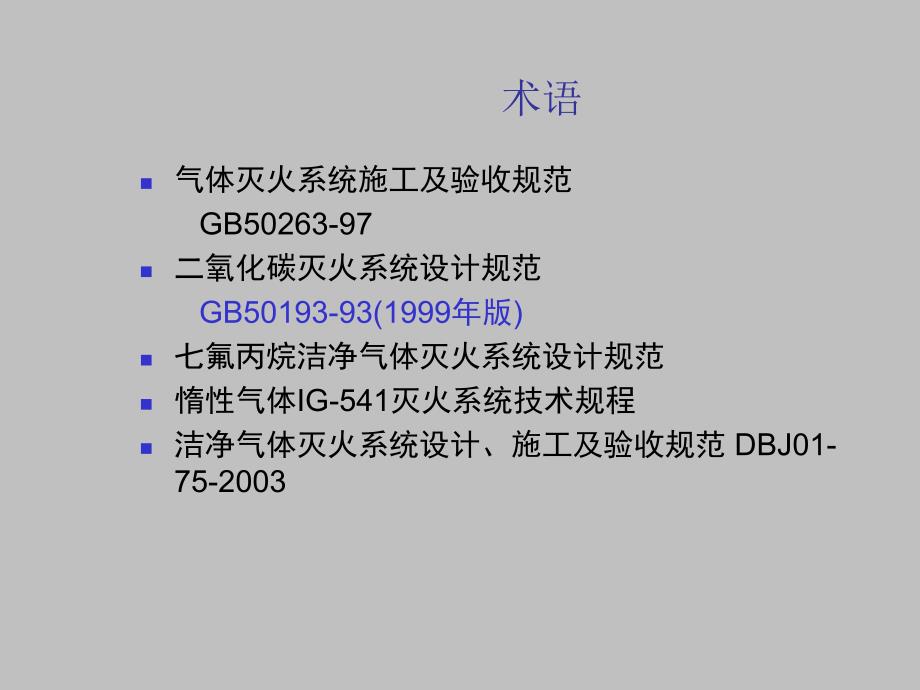

2、的设置要求n 2.掌握喷头的布置要求n 四、掌握气体灭火系统的操作与控制n 五、掌握气体灭火系统的安全要求术语n气体灭火系统施工及验收规范 GB50263-97n二氧化碳灭火系统设计规范 GB50193-93(1999年版)n七氟丙烷洁净气体灭火系统设计规范n惰性气体IG-541灭火系统技术规程n洁净气体灭火系统设计、施工及验收规范 DBJ01-75-2003气体灭火系统的类型n二氧化碳灭火系统n高压二氧化碳灭火系统n低压二氧化碳灭火系统n七氟丙烷气体灭火系统n混合惰性IG541气体灭火系统n三氟甲烷气体灭火系统n其它灭火系统气体灭火系统的特点n没有水渍损失n电绝缘性好n灭火后无残留，易于清理
3、n灭火设备价值相对较高n七氟丙烷、三氟甲烷等化工类灭火剂需要专业的化工厂生产七氟丙烷气体灭火系统 七氟丙烷灭火剂是众多的哈龙灭火剂替代物之一。其耗损臭氧层潜能值为 0，“未观察到不良反应”浓度值较高。比较而言，七氟丙烷的洁净性较好，应用性能适中，在第一代哈龙替代物中综合性能最好。在 1996 年，它已被列入国内允许使用的哈龙替代品。七氟丙烷气体灭火系统n七氟丙烷主要是以物理方式灭火，同时伴随少量的化学方式灭火的，即降低空气中氧气含量，使空气不能支持燃烧，从而达到灭火的目的；同时，在灭火过程中伴有化学反应，即灭火剂分解有破坏燃烧链反应的自由基，实现断链灭火。七氟丙烷灭火系统图片混合惰性气体灭火系
4、统n混合惰性气体灭火系统主要有nIG-541 N2 52%Ar 40%CO2 8%nIG-55 N2 50%Ar 50%nIG-100 N2 100%nIG-01 Ar(氩)100%n在常温和容器压力条件下，混合惰性气体呈气态形式储存在容器中。（15MPa)气体灭火系统的适用范围n气体灭火系统可用于扑救的火灾n电气火灾n纸张等固体火灾n灭火前可切断气源的气体火灾（新规范取消此条）n液体火灾或可熔化的固体火灾n气体灭火系统不得用于扑救的火灾n硝化纤维、火药等含氧化剂的化学制品火灾n钾、钠、镁等活泼金属火灾n氢化钾、氢化钠等金属氢化物火灾n磷等易自燃的物质防护区n全淹没灭火系统n防护区的划分n防护
5、区的容积要求n防护区的耐火耐压要求n泄压口与其它开口全淹没与局部应用灭火系统n全淹没灭火系统n是指在规定的时间内，向防护区喷射一定浓度的灭火剂，并使其均匀的充满整个防护区的灭火系统。n局部应用灭火系统n向保护对象以设计喷射率直接喷射灭火剂，并持续一定时间的灭火系统。防护区的划分n防护区宜以固定的单个封闭空间；n当同一区间的吊顶层和地板下需要同时保护时，可合为一个防护区。防护区的容积要求n对洁净气体灭火系统n当采用管网灭火系统时，一个防护区的面积不宜大于500m2，容积不宜大于2000m3。n当采用预制灭火装置(无管网)时，一个防护区的面积不宜大于100m2，容积不宜大于300m3。采用三氟甲烷
6、预制灭火系统时，一个防护区的面积不宜大于200m2，容积不宜大于600m3。防护区的耐火耐压要求n防护区的耐火要求 防护区的围护结构及门窗的耐火极限不应低于0.50h，吊顶的耐火极限不应低于0.25h。n防护区的耐压要求 维护结构及门窗的允许压强不宜小于1200Pa。泄压口与其它开口n防护区的泄压口宜设在外墙上，且应位于防护区净高的2/3以上。n泄压口的面积与灭火剂平均喷放速率和围护结构的允许压强有关。n防护区其它开口（如排烟口、通风口等）在灭火时应当关闭。单元独立系统与组合分配系统n按照防护区的数量，可将系统划分为n单元独立系统n组合分配系统单元独立系统n只保护一个防护区或保护对象的灭火系统
7、叫做单元独立系统。n单元独立系统不用设置选择阀，集流管与灭火剂输送管道直接相连。氮气驱动的单元独立系统原理图灭火剂自身驱动单元独立系统原理图灭火剂自身驱动单元独立系统原理图组合分配系统(1)n保护两个或两个以上的防护区或保护对象的灭火系统叫做组合分配灭火系统n对于两个或两个以上邻近的防护区，宜采用组合分配灭火系统组合分配系统原理图组合分配系统原理图组合分配系统(2)n组合分配灭火系统的储存量应按照最大防护区的储存量确定n需不间断保护的防护区和超过8个防护区的系统，应设置备用量n备用量不应小于系统设计的储存量，一般按照100%的主用量计算系统设计n灭火浓度与设计浓度n设计用量n设计额定温度与系统
8、增压要求n充装率(充装系数)n喷放时间灭火浓度与设计浓度n灭火浓度n指在一定的条件下，扑灭某种火灾所需灭火剂在空气与灭火剂的混合物中的最小体积百分比。n设计浓度n用于工程设计的浓度，比灭火浓度要高。系统类型电气设备图书、档案变配电室1301灭火系统5%7.50%5%七氟丙烷灭火系统8%10%8.30%二氧化碳灭火系统47%62%40%几种灭火系统的设计浓度比较几种灭火系统的设计浓度比较n几种系统的设计浓度比较设计用量n设计用量应为灭火设计用量与剩余量之和。n灭火设计用量与设计浓度、防护区容积、开口面积等有关。n剩余量应包括容器内的剩余量和管网中的剩余量。n组合分配系统的设计用量应按照该组合中需
9、要灭火剂量最多的一个防护区的设计用量计算。设计额定温度与系统增压要求n系统设计额定温度为20。n系统增压要求(对七氟丙烷)n应采用氮气增压输送。氮气的含水量不应大于0.006%(m3/m3)。即高纯氮气。n额定增压压力分为两级，应符合下列规定：2.50.125MPa(表压)4.20.125MPa(表压)充装率(充装系数)n七氟丙烷在储存容器中的充装率，不宜大于 1150kg/m3。n高压二氧化碳系统中，二氧化碳的充装系数不应大于0.75(L/L)。n三氟甲烷的充装密度不应大于860kg/m3。n系统管网的管道内容积，不宜大于该系统（七氟丙烷、三氟甲烷）充装容积量的80%。n混合气体的管道容积与
10、贮存容器的容积比不应大于66%喷放时间n系统喷放时间与灭火剂的种类和被保护物有关。浸渍时间n系统浸渍时间与灭火剂的种类和被保护物有关。系统组件n储存装置n启动装置n集流管和钢瓶架n单向阀和高压软管n选择阀和压力开关n喷头n管道材料及其附件储存装置n储存装置由储存容器和容器阀等组件组成。n储存容器上应装有泄压装置。n对于1301、七氟丙烷等系统，钢瓶上应装有压力表。n高压二氧化碳系统的钢瓶应设称重装置。n低压二氧化碳系统的储存装置应由储存容器、容器阀、安全泄压装置、压力表、压力报警装置和制冷装置等组成。n储存装置宜设在专用储瓶间内，耐火等级不应低于二级，室温050，应有直接通向室外或疏散走道的出
11、口。启动装置n启动装置包括有气动、电动、机械启动等几种类型。n气动启动装置由启动钢瓶和电磁阀、启动管路等组件组成。n启动钢瓶内充装高纯氮气。n电磁阀启动电压为24V。集流管和钢瓶架n集流管用于汇集从各储存容器放出的灭火剂再送入管网。n钢瓶架用于固定储存容器和集流管，在平时或灭火剂喷放时防止系统部件损坏。单向阀和高压软管n对于1301、七氟丙烷、高压二氧化碳等灭火系统，在容器阀与集流管之间的管道上应设单向阀。n单向阀用于防止灭火剂的回流。n单向阀与容器阀或单向阀与集流管之间应采用高压软管连接。n一般高压软管设在单向阀与容器阀之间。选择阀和压力开关n选择阀是在组合分配灭火系统中用于控制灭火剂流向的
12、装置。n选择阀的公称直径应与主管道相同n目的是便于管网的安装和减小管道的局部压力损失。n压力开关是用来检测并反馈灭火剂是否喷放的信号装置。n在组合分配系统中，压力开关一般装在选择阀之后的主管道上。喷头n喷头根据不同的喷射方式和安装位置可分为n径向喷头n径向导罩喷头n架空型喷头n槽边型喷头等n喷头在防护区内宜均匀布置n喷头宜贴近防护区顶面安装，距顶面的最大距离不应大于0.5m。管道材料及其附件n在一般的防护区，输送灭火剂的管道应采用内外镀锌厚壁无缝钢管。n在有腐蚀镀锌层的场所，应采用不锈钢管。n输送启动气体的管道，宜采用铜管。n钢制管道的附件应内外镀锌。在有腐蚀镀锌层的场所，应采用铜合金或不锈钢
13、的管道附件。n管道的连接，当公称直径小于或等于80mm时，宜采用螺纹连接；大于80mm时，宜采用法兰连接。无管网灭火系统n无管网灭火系统又称为预制灭火系统。n无管网系统不需要在防护区内设置管网，系统安装较为简便。n可用于面积较小的防护区，如计算机房、油机房等。操作与控制(1)n启动方式n自动启动n通过火灾自动报警系统探测火灾信号并控制灭火系统的启动方式。n手动启动n通过人员在防护区外或远离保护对象的地方手动开启灭火系统的启动方式。n机械应急启动n由人员直接通过机械方式开启灭火设备的启动方式。操作与控制(2)n火灾探测器的信号控制n当采用火灾探测器时，灭火系统的自动控制应在接收到两个独立的火灾信
14、号后才能启动。n延迟时间n根据人员的疏散要求，宜延迟启动，但延迟时间不应大于30s。平时无人工作的防护区，延迟时间可设置为0s。安全要求(1)n疏散通道和出口n防护区应有足够的疏散通道和出口，并能在30s内使该区人员疏散完毕。n在疏散通道和出口处，应设火灾事故照明和疏散指示标志。n声光报警装置与放气指示灯n防护区内应设置声光报警装置。n防护区的入口处应设放气指示灯和火灾声光报警器。安全要求(2)n指示标牌n防护区的入口处应设灭火系统防护标志。n机械排风装置n地下防护区和无窗或固定窗扇的地上防护区，应设机械排风装置。排风口宜设置在防护区的下部并应直通室外。n空气、氧气呼吸器n设置灭火系统的场所应
15、配备专用的空气呼吸器或氧气呼吸器。安全要求(3)n贮存容器间内应设应急照明，地下、半地下贮存间应设机械排风装置，排风口宜设置在防护区的下部并应直通室外。n设计后，应按防护区的最小净容积和最高使用环境温度进行灭火剂浓度核算。见规范表7.0.7。卤代烷自动灭火系统检测n七氟丙烷灭火系统与卤代烷灭火系统的主要组件基本类似。贮存容器(1)6.1.1灭火剂贮存容器6.1.1.1 贮存容器外观(1)应无明显碰撞变形、缺陷(2)手动操作装置应有铅封。检测方法：检查贮存容器的外观、表面是否有变形，手动操作装置有无铅封。6.1.1.2 贮存容器规格技术要求：同一系统的贮存容器的规格、尺寸要一致，其高度差不应超过
16、20mm。检测方法：用卷尺测量同一系统的贮存容器的高度，其高度差不应超过20mm。贮存容器(2)6.1.1.3 贮存容器上的压力表(1)压力表应无明显机械损伤。(2)压力表在同一系统中的安装方向应一致，其正面朝向操作面。检测方法：查看压力表有无明显机械损伤，压力表安装方向是否一致，是否朝向操作面。6.1.1.4 贮存容器的名称和编号(1)应在其正面喷上贮存灭火剂名称的字样。(2)灭火剂名称下应用阿拉伯数字喷上每一个贮存容器编号检测方法：目测。贮存容器(3)6.1.1.5 贮存容器记录技术要求：应有永久性记录，其内容包括：编号、充装压力、充装日期。检测方法：查看是否有永久性记录，是否符合设计要求。6.1.1.6 灭火剂增压精度(1)卤代烷灭火系统的贮存压力应根据环境温度按设计校正，校正压力不应低于设计贮存压力，且不得超过设计贮存压力的5。(2)同一防护区贮存容器内充装灭火剂量和充装压力均应相符。检测方法：查看每个钢瓶的充装压力并记录。贮存容器(4)6.1.1.7 贮存容器的安装(1)安装位置应符合设计要求，且其操作面距墙或操作面之间距离不宜小于1.0m，并不得增加灭火剂输送管道的管件。(
