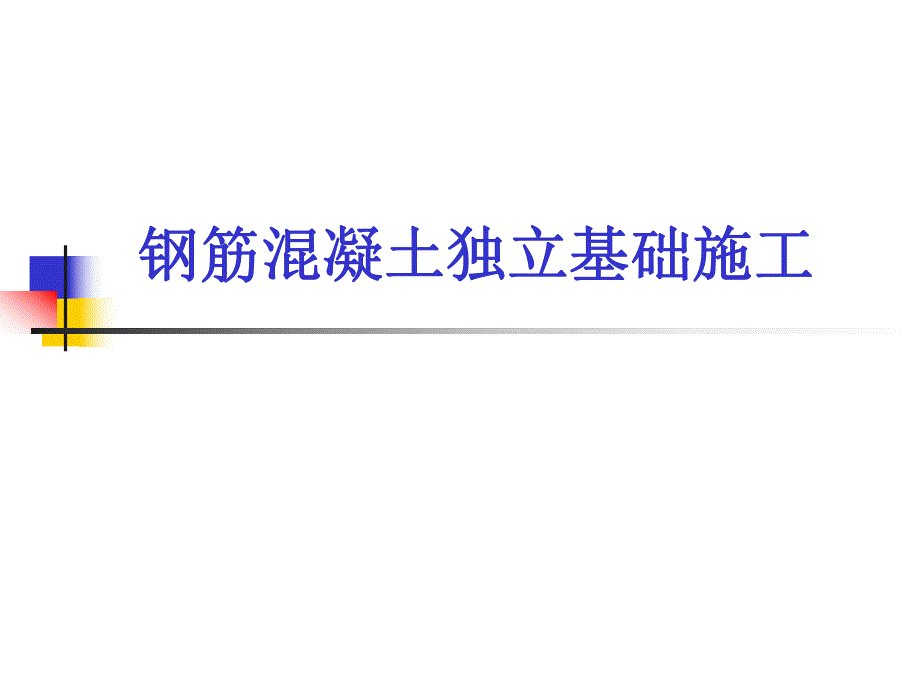

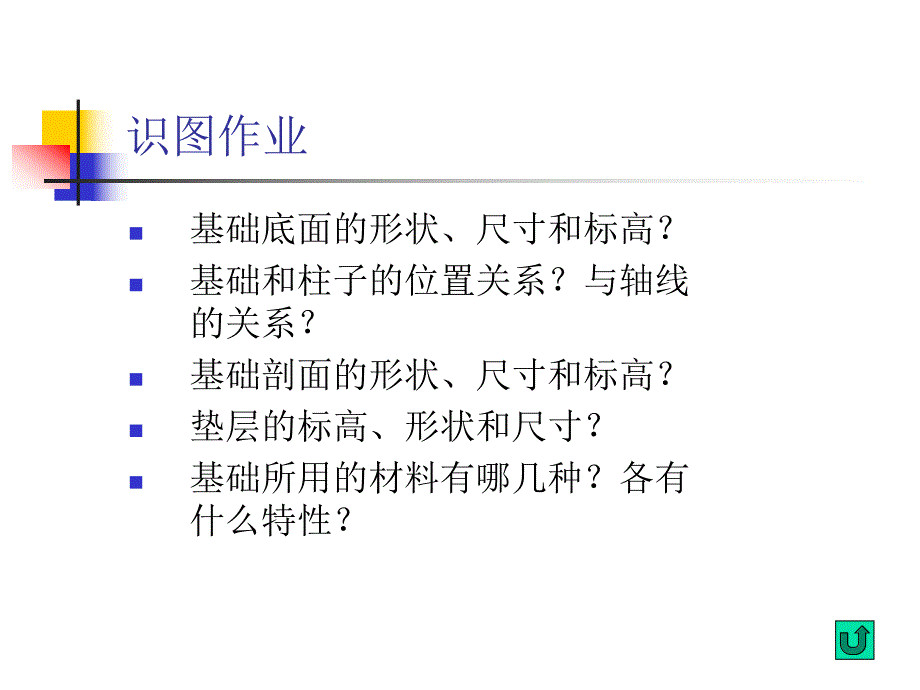

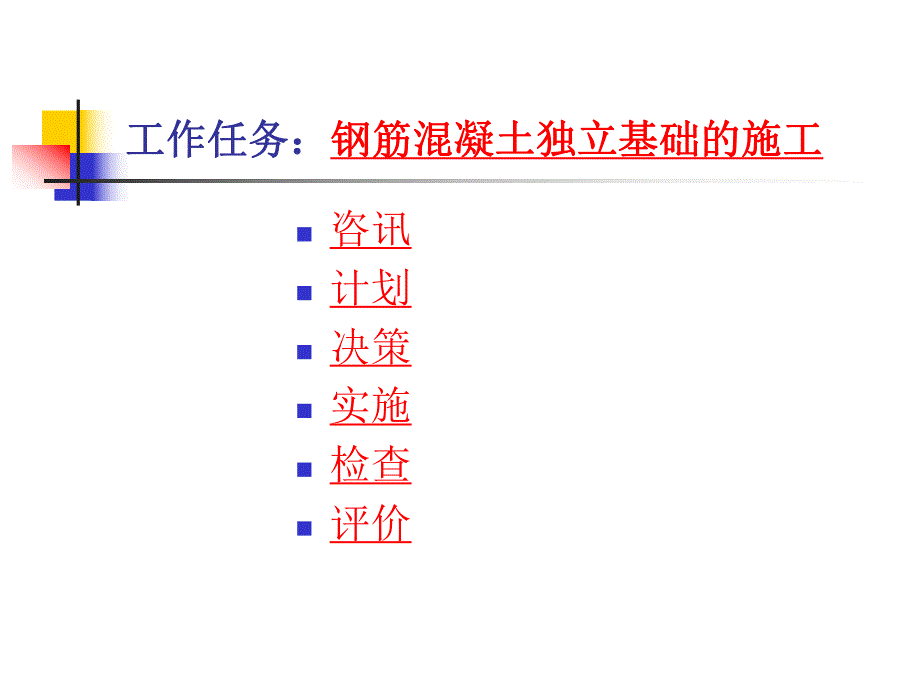

1、钢筋混凝土独立基础施工钢筋混凝土独立基础施工工作任务：工作任务：钢筋混凝土独立基础的施工钢筋混凝土独立基础的施工n咨讯n计划n决策n实施n检查n评价识图作业n基础底面的形状、尺寸和标高？n基础和柱子的位置关系？与轴线的关系？n基础剖面的形状、尺寸和标高？n垫层的标高、形状和尺寸？n基础所用的材料有哪几种？各有什么特性？参考资料n建筑施工教材 学院自编n建筑地基基础工程施工质量验收规范 GB502022002；n建筑工程施工质量验收统一标准 GB503002001；n四川省地基与基础施工工艺规程（本院主编）n建筑地基基础设计规范GB50203-2002n建筑识图与构造教材n建筑施工组织教材 蔡雪
2、峰主编采集信息n材料信息：混凝土、钢筋 n工具信息：施工工具、检查工具n施工信息：施工工艺、施工要点、构造要求、n质量信息：质量要求及标准n安全信息：安全注意事项计划n材料计划n工具计划n劳动力计划n施工方案n安全防护用品计划材料计划表 材料名称 型号强度等级或直径 数 量工具计划表 工 具 名 称 数 量劳动力计划 人 员 数 量 工 作施工方案n钢筋混凝土独立基础施工工艺n钢筋混凝土独立基础施工要点 n钢筋混凝土独立基础常见质量问题安全防护用品计划 安全防护用品 数 量独立基础施工工艺流程框图拆 模钢 筋工 程混凝土 工程支 模抄平垫 层施 工 一、抄平 为了使基础底面标高符合设计要求，施
3、工 基础前应在基面上定出基础底面标高。二、垫层施工 为了保护基础的钢筋，施工基础前应在基 面上浇筑C10的细石砼垫层。三、钢筋工程 按钢筋位置线布放基础钢筋。1、放线：根据施工图纸要求，在垫层表面上 弹出钢筋位置线.2、施工工艺：在基础垫层上弹出底板钢筋位置线 钢筋半成品运输到位布放钢筋 钢筋绑扎、验收 四、支模n 阶梯形独立基础 根据基础施工图样的尺寸制作每一阶梯模板，支模顺序 由下至上逐层向上安装。n 锥形独立基础 利用钢管或木方加固。锥形基础坡度30时，采用斜 模板支护，利用螺栓与底板钢筋拉紧，防止上浮，模板上部 设透气及振捣孔，坡度30时，利用钢丝网(间距30cm)，防止混凝土下坠，上
4、口设井字木控制钢筋位置。五、混凝土工程 1、浇筑与振捣 不应发生初凝和离析现象，其塌落度必须符合混凝土结构工程施工质量验收规范（GB 502042002）的规定。在浇筑应经常观察模板、钢筋、预留孔洞、预埋件和插筋等有无移动、变形或堵塞情况，发现问题应立即处理，并应在已浇筑的混凝土初凝前修正完好。五、混凝土工程 2、养护 混凝土浇筑完毕后，根据混凝土结构工程施工质量验收规范（GB 502042002）的有关规定，应按施工技术方案及时采取有效的养护措施。混凝土施工中几种常见的养护方法有：覆盖浇水养护、薄膜布养护、喷涂薄膜养生液和覆盖式养护等。六、拆模 1、拆模顺序 一般是先支后拆，后支先拆，先拆除
5、侧模板，后拆除底模板。重大复杂模板的拆除，事前应制定拆模方案。2、拆模日期 模板的拆除日期取决于混凝土的强度、模板的用途、结构的性质、混凝土硬化时的气温等因素。侧模板应在混凝土强度能保证其表面及棱角不因拆除而受损坏时拆除。施工要点1、当垫层达到一定强度后，在其上弹线、支模、铺 放钢筋网片，连接柱的插筋，按轴。2、在浇筑混凝土前，清除模板和钢筋上的垃圾、泥 土和油污等杂物；堵塞模板的缝隙。3、模板与混凝土的接触面应清理干净并涂刷隔离 剂，但不得采用影响结构性能或妨碍装工程施 工的隔离剂。施工要点4、在绑扎的平面钢筋上，不准踩踏行走，严格控制 板中钢筋的混凝土保护层厚度，钢筋安装完毕后 应检查验收
6、，并做好隐蔽工程验收记录；5、混凝土浇筑前不应发生初凝和离析现象；浇筑混 凝土时应分段分层连续进行。6、模板拆除时，要使混凝土达到规定强度方可拆除。7、混凝土浇筑完毕后应采取有效的养护措施。常见质量问题 存在的质量通病n砼麻面:表现为砼表面局部缺浆粗糙，或有许多小 凹坑。但无钢筋和石子外露。n蜂窝:表现为砼局部酥松，砂浆少石子多，石子之 间出现空隙，形成蜂窝状的孔洞。n孔洞:表现为砼结构内有空隙，局部没有砼。n露筋:表现为钢筋砼结构内的主筋、副筋或箍筋等 露在砼表面。n缺棱掉角:表现为砼局部掉落，不规整，棱角有缺 陷。常见质量问题保证混凝土施工质量的措施 n选择合适水泥 n减少水泥用量 n掺外
7、加剂，控制水灰比n严格控制骨料级配和含泥量；n加强技术管理 n合理组织劳动力及机械设备 安全要求n施工人员必须进行技术培训，并持证上岗操作；n各种加工设备必须有地线连接，设备电源必须有漏电保护装置，设备维修必须由专职人员进行，不得私自进行维修；n所有操作及相关设备必须符合相关安全规范、规程、标准；n现场设置消防设备：消火栓、铁锨、水桶、钩子、斧子等按规定配备；n施工现场实行动火审批制度，现场动火必须经消防负责人批准，指定动火监护人，方可进行施工；n现场成立消防领导小组，每日两次对现场进行巡检，发现隐患及时处理。材料计划表材料名称强度等级或直径数 量混凝土C10 4.0 m3 C20 35.0m
8、3钢筋14 0.45吨 120.35吨 工具计划表 工具名称 数 量铁锹 6把 墨线盒 6个 钉子、线、灰桶若干振动器3台劳动力计划 人员 数量 工 作xxx2人 抄平,放线 xxx 3人 布放钢筋 xxx2人 支模 安全防护用品计划 安全防护用品 数 量安全帽7顶手套7副施工方案n钢筋混凝土独立基础施工工艺n钢筋混凝土独立基础施工要点 n钢筋混凝土独立基础常见质量问题实施n技术交底n安全交底n每组按照既定施工方案，在工程训练中心完成各自工作任务检查及工程资料填写n自检n互检n专检n填写相关工程资料检查工具模板的安装 与拆除纵向受力钢筋的连接方式 接头位置和数量 混凝土的养护其他检查钢筋机械连
9、接焊接的外观质量 检查工具 工具名称 用 途检检 查查 工工 具具1、振捣棒、平板振捣器 2、直角方尺 用硬木、金属或塑料制成。3、钢卷尺搅拌机。4、经纬仪 成品。5、手推车或翻斗车 6、刮杆、木抹子、胶皮手套、串桶 7、搅拌机 成品模板安装与拆除检查模板安装与拆除检查方法：观察数量：全数检查 要求：n模板的接缝不应漏浆；在浇筑混凝土前，模板内的杂物应清理干净。n模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得影响结构性能。n支架拆除时的混凝土强度应符合设计要求。n侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。纵向受力钢筋的连接方式检查纵向受力钢筋的连接方式检查 方法：观察 数量:全数
10、检查 要求：纵向受力钢筋的连接方式应 符合设计要求 接头位置和数量检查接头位置和数量检查工具：钢尺方法：观察或量取数值数量:全数检查要求：钢筋的接头宜设置在受力较小处。同一 纵向受力钢筋不宜设置两个或两个以上 接头。接头末端至钢筋弯起点的距离应 不小于钢筋直径的10倍。混凝土的养护检查混凝土的养护检查方法：观察，检查施工记录要求：应在浇筑完毕后的12h内对混凝土加以覆盖并 保湿养护；浇水次数应能保持混凝土处于湿润状态；混凝土强度达到1.2N/mm2前，不得在其上踩踏 或安装模板及支架。其他检查其他检查轴线位置检查:工具：钢尺。要求：偏差5mm。表面平整度检查:工具：2m靠尺或塞尺。要求：偏差5mm。评价1、自我评价：学生对自己在完 成工作中的表现给出评价。2、教师评价
