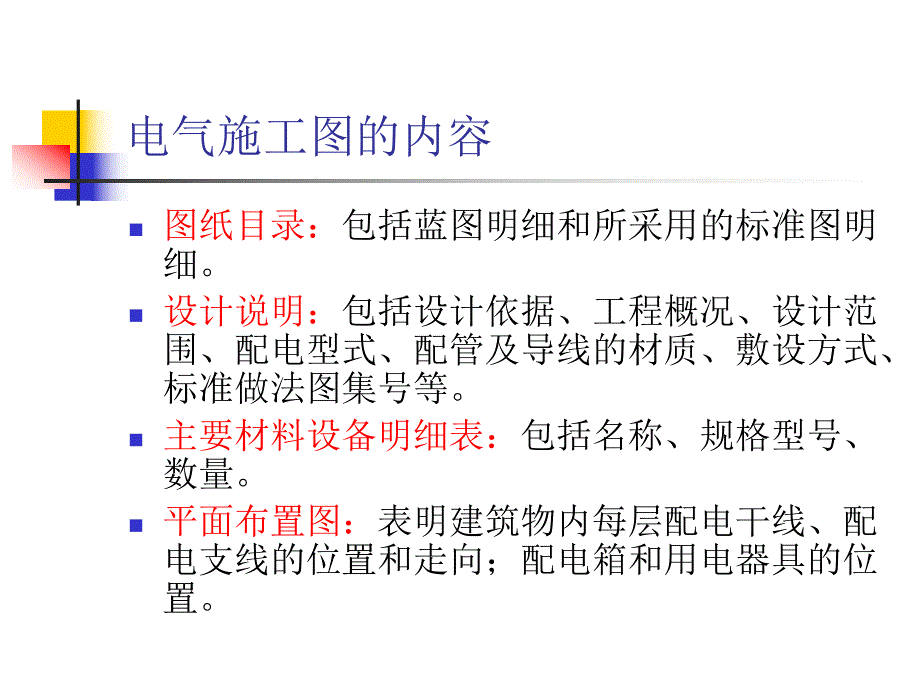

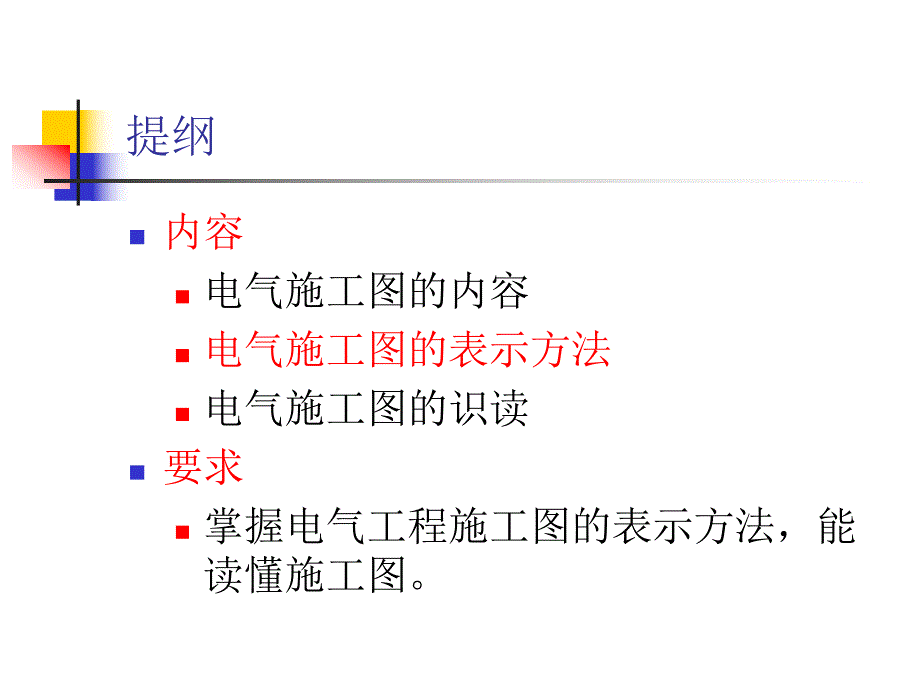

1、 电气工程施工图 的表示方法及识读提纲n内容n电气施工图的内容n电气施工图的表示方法n电气施工图的识读n要求n掌握电气工程施工图的表示方法,能读懂施工图。电气施工图的内容 n图纸目录:包括蓝图明细和所采用的标准图明细。n设计说明:包括设计依据、工程概况、设计范围、配电型式、配管及导线的材质、敷设方式、标准做法图集号等。n主要材料设备明细表:包括名称、规格型号、数量。n平面布置图:表明建筑物内每层配电干线、配电支线的位置和走向;配电箱和用电器具的位置。电气施工图的内容n系统图:表明整个建筑配电干线之间的关系、各干线的管线规格;配电箱的系统配置以及出线回路的管线规格。n控制原理图:表示设备的控制方

2、式和动作过程,它是制造设备控制柜的依据。n板面布置图:表明配电柜、配电箱内电器元件的平面位置。n板面接线图:依据控制原理图和板面布置图将各电器元件之间的连接线合理的布置在板面上,是控制柜制作过程中布线、接线的依据。电气施工图的表示方法 n图例及文字符号 n导线的一般符号或2根导线 n3根导线 nN根导线 n导线由下引来再引上 n导线由上引来再引下 n导线引上 电气施工图的表示方法n导线引下或避雷引下线 n单联单控开关 n双联单控开关 n三联单控开关n单联双控开关 n双联双控开关n延时开关 电气施工图的表示方法n自动空气开关n漏电开关(漏电保护器)n配电箱一般符号n单管日光灯 n双管日光灯 n三

3、管日光灯 n灯具一般符号 电气施工图的表示方法n半圆吸顶灯 n壁灯 n插座一般符号 n避雷带 n 接地符号 n接地母线与接地极 n灯具标注法140W2.512电气施工图的表示方法n焊管 SC n水煤气钢管 RC n电线管 TCn聚氯乙烯硬质塑料管 PC n聚氯乙烯半硬质塑料管 FPCn聚氯乙烯波纹塑料管 KPC n改性聚氯乙烯塑料管 PVCn暗敷在梁内 BCn暗敷在柱内 CLC电气施工图的表示方法n暗敷在墙内 WC n暗敷在地面内 FCn暗敷在顶板内 CC n暗敷在不能进人的吊顶内 ACCn用电缆桥架敷设 CTn相线(火线)A、B、C n零线 N n保护线(地线)PE电气施工图的识读n首先阅读设计说明,弄清工程概况、电气安装的内容、配电型式、管线的规格型号以及施工的具体要求。n系统图与平面图对照阅读。n按一定的顺序阅读,总体上应从电源进线总配电箱配电干线分配电箱的顺序阅读。每层应从配电箱开始按回路寻找配电支线的走向。

展开阅读全文
