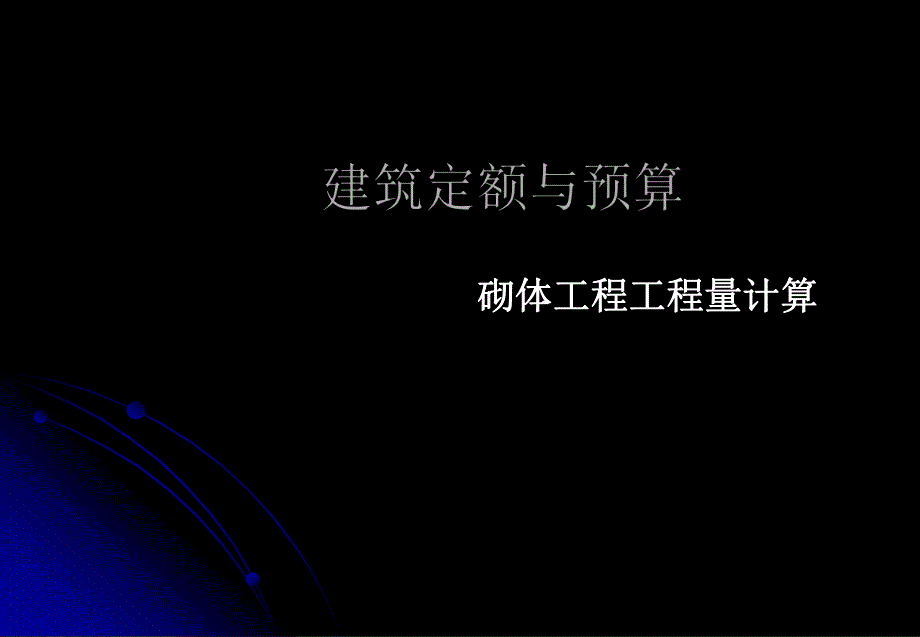

《砌体工程量计算.ppt》由会员分享，可在线阅读，更多相关《砌体工程量计算.ppt（38页珍藏版）》请在第壹文秘上搜索。

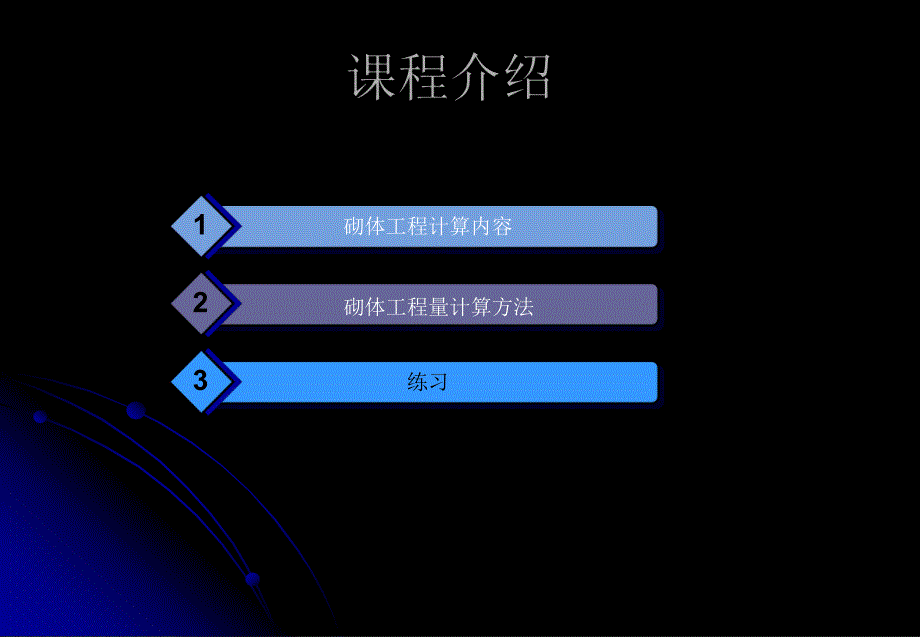

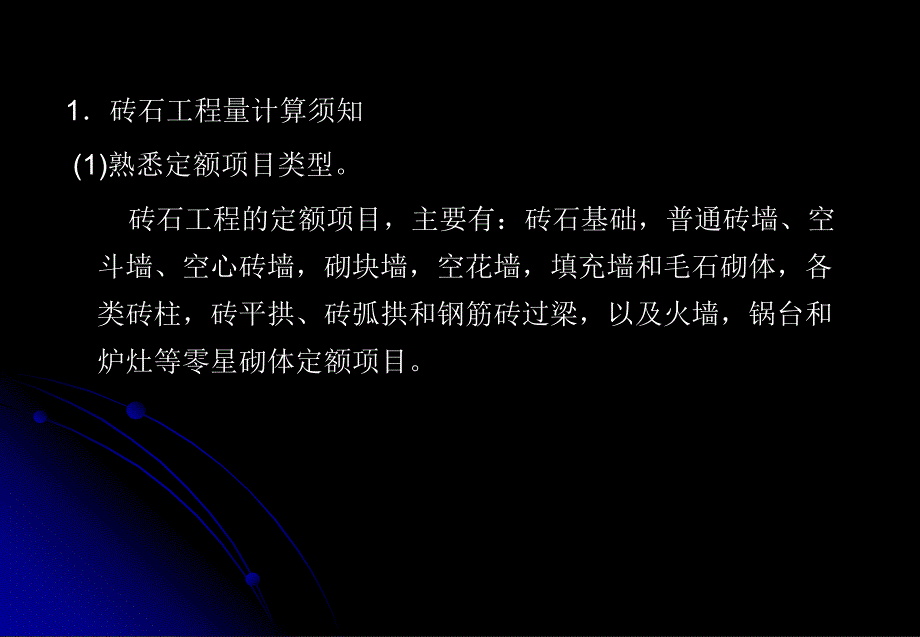

1、砌体工程工程量计算砌体工程工程量计算砌体工程计算内容1砌体工程量计算方法2练习31砖石工程量计算须知(1)熟悉定额项目类型。砖石工程的定额项目，主要有：砖石基础，普通砖墙、空斗墙、空心砖墙，砌块墙，空花墙，填充墙和毛石砌体，各类砖柱，砖平拱、砖弧拱和钢筋砖过梁，以及火墙，锅台和炉灶等零星砌体定额项目。l(2)确定砌筑砂浆种类与型号。l砌筑砂浆主要包括水泥砂浆、混合砂浆。l其强度等级分为M2.5,M5,M7.5等。l当强度等级与材料与定额不一致时，允许进行换算。l(3)确定普通砖墙体厚度。当设计无规定时，普通砖墙体厚度，按下表规定计算。墙厚（砖）B/4B/23B/41B1.5B2B2.5B3B计
2、算厚度（mm）53115180240365490615740l(4)确定基础与墙身分界线l1)当基础和墙身使用同一种材料时，以室内设计地坪为分界线，以下为基础，以上为墙身，如图所示。l2)当基础和墙身使用不同材料时，如两种材料分界处距室内设计地坪超过30cm 以上，以室内设计地坪为分界线，如图所示。l3）两种材料分界处距室内设计地坪在30cm以内，以不同材料分界处为分界线，如图所示。l(1)砖石基础。l砖石基础工程量，按图示尺寸，以立方米为单位计算。应扣除（或并入）的体积应扣除（或并入）的体积 不扣除：不扣除：基础中嵌入的钢筋、铁件、管子、基础防潮层基础中嵌入的钢筋、铁件、管子、基础防潮层,单
3、个面积在单个面积在 0.3 m2 以以内的孔洞以及内的孔洞以及砖石基础砖石基础T型接头处的重叠部分型接头处的重叠部分，靠墙暖气沟的挑檐不增加。，靠墙暖气沟的挑檐不增加。需扣除：需扣除：地梁（圈梁）、单个面积在地梁（圈梁）、单个面积在 0.3 m2 以上的孔洞、构造柱所占体积。以上的孔洞、构造柱所占体积。要并入：要并入：附墙垛、附墙烟囱等基础宽出部分的体积。附墙垛、附墙烟囱等基础宽出部分的体积。l砖石基础工程量，通常按下面两个公式计算：1)外墙基础体积=外墙中心线长度基础断面积2)内墙基础体积=内墙净长线长度基础断面积u基础断面基础断面 砖基础需在底部做成逐步砖基础需在底部做成逐步放放阶的形式，
4、俗称大放脚。在计算基础断面积的时候，须考虑阶的形式，俗称大放脚。在计算基础断面积的时候，须考虑大放脚增加的面积。大放脚增加的面积。等高式大放脚是两皮（等高式大放脚是两皮（126126mmmm）一收，两边各收进四分之一砖长（）一收，两边各收进四分之一砖长（62.562.5mmmm）；不等高式大）；不等高式大放脚是两皮一收与一皮一收相间隔，两边各收进四分之一砖长。放脚是两皮一收与一皮一收相间隔，两边各收进四分之一砖长。条形基础条形基础 基础断面面积基础断面面积 =中间基础面积中间基础面积+两边大放脚面积两边大放脚面积 =墙宽墙宽*基础高度基础高度+大放脚增加断面面积大放脚增加断面面积62.5 62
5、.5126126b例：试求所示砌筑砖基础的工程量。例：试求所示砌筑砖基础的工程量。解：砌筑砖基础解：砌筑砖基础(1)(1)外墙外墙L L中中=（9+3.69+3.65 5）2+0.242+0.243=54.72m3=54.72mS S断断=0.24=0.24（1.5-0.241.5-0.24）+0.0625+0.06250.1260.12620=0.459920=0.4599垛大放脚面积317.2572.544599.0mLSV中断外基础圈梁不做为判断基础划分界限的依据砖砌出檐宽度超过砖砌出檐宽度超过600mm600mm时，按实砌高度计算时，按实砌高度计算内外山墙按其平均高度计算内外山墙按其平
6、均高度计算女儿墙的高度计算以外墙顶面为下界，算至图示女儿墙顶女儿墙的高度计算以外墙顶面为下界，算至图示女儿墙顶面高度面高度C C）出檐宽度大于出檐宽度大于600mm600mm的坡屋面的坡屋面 应扣除（或并入）的体积应扣除（或并入）的体积 应扣除应扣除门窗洞口、过人洞、空圈、嵌入墙身的钢筋混凝土柱、门窗洞口、过人洞、空圈、嵌入墙身的钢筋混凝土柱、梁（包括过梁、圈梁、挑梁）和暖气、壁龛以及单个面积在梁（包括过梁、圈梁、挑梁）和暖气、壁龛以及单个面积在0.3m0.3m2 2以上的孔洞等所占的体积；以上的孔洞等所占的体积；不扣除不扣除梁头、板头、檩头、垫木、木楞头、木砖、门窗走头、梁头、板头、檩头、垫
7、木、木楞头、木砖、门窗走头、砖墙内的加固钢筋、木筋、铁件、钢管及单个面积在砖墙内的加固钢筋、木筋、铁件、钢管及单个面积在0.3m0.3m2 2以下的孔洞等所占的体积；以下的孔洞等所占的体积；不增加不增加突出墙面的窗台虎头砖、压顶线、山墙泛水、烟囱根、突出墙面的窗台虎头砖、压顶线、山墙泛水、烟囱根、门窗套、三皮砖以内的腰线和挑檐等的体积；门窗套、三皮砖以内的腰线和挑檐等的体积；要并入要并入砖垛、附墙烟囱、三皮砖以上的腰线等的体积。砖垛、附墙烟囱、三皮砖以上的腰线等的体积。砖石墙厚度l砖石墙厚度，按图示尺寸，以米为单位计算，当图示尺寸与定额规定墙厚不同时，应以规定墙厚尺寸为准。砖数砖数（厚度）（厚
8、度）1/41/4砖砖1/21/2砖砖3/43/4砖砖1 1砖砖1.51.5砖砖2 2砖砖2.52.5砖砖3 3砖砖计算厚度计算厚度（mmmm）5353115115180180240240365365490490615615740740l例：某一层砖混结构房屋，如图所示。砖墙体采用例：某一层砖混结构房屋，如图所示。砖墙体采用M5.0M5.0混合砂浆砌筑。混合砂浆砌筑。M1M1为为1000mm1000mm2400mm2400mm，C1C1为为1500mm1500mm1500mm1500mm，M1M1过梁断面为过梁断面为240mm240mm240mm240mm，c1c1过梁断面为过梁断面为240mm
9、240mm240mm240mm。外墙均设圈梁，断面为。外墙均设圈梁，断面为240mm240mm240mm240mm。计算墙体工程量。计算墙体工程量。某一层砖混结构房屋某一层砖混结构房屋1-11-1剖面图剖面图解：解：(1)(1)砖外墙工程量砖外墙工程量 (2)(2)砖内墙工程量砖内墙工程量(3)(3)混水砖墙混水砖墙(墙厚墙厚mm)240mm)240工程量工程量51.04m20.840.12-(226)4 (4.2外墙中LmL28.17324.06内墙净3189.3545.124.024.04224.024.024.044.2145.15.124.02.08.304.51mV3203.1224
10、.09.228.17mV圈梁圈梁压顶压顶窗窗门门过梁过梁图纸未说明时，过梁长度一般按洞口宽+0.5m计算3392.4703.1289.35mVl(3)(3)混水砖墙混水砖墙(墙厚墙厚mm)240mm)240工程量工程量l混水砖墙混水砖墙(墙厚墙厚mm)240mm)240，套定额：，套定额：3-1-143-1-14l计费价格：计费价格：1455.781455.78元元/10 m/10 m3 33311.4803.1208.36mVl按内，外墙及不同墙厚以框架间实砌体积计算，选用相应砖墙定额项目，框架外表面镶贴砖部分，应并入相应框架间墙体积之内计算。l应选套相应厚度内外墙定额项目，但地下室墙身外侧
11、防水层的砖砌保护墙体积，应另行计算，选套相应厚度的贴砖墙定额项目，l砌保护墙与防水层间的填缝砂浆，已包括在贴砖墙定额项目内，不另行计算。1)空斗墙。l空斗墙工程量，按其外形体积以立方米为单位计算，应扣除门窗洞口和钢筋混凝土构件等所占体积，在墙转角，内外墙交接处、门窗洞口立边，砖拱，钢筋砖过梁，窗台砖和屋檐处等实砌体积，巳包括定额项目内，不另行计算，但基础以上实砌砖墙和柱项目，应另列项目分别计算。2)空心砖墙l空心砖墙工程量，按其外形体积，分不同墙厚以立方米为单位计算，应扣除门窗洞口、嵌入墙身的钢筋混凝土构件和每个面积在0.3m2以上的孔洞等所占体积，其镶砌普通砖部分，已综合在定额项目内，不另行
12、计算，但设计要求采用钢筋加固或砌普通砖带(每隔一定高度砌几皮普通砖)者，应另列项目计算。l3)砌块墙l硅酸盐砌块和加气混凝土砌块墙体，不分内墙和外墙，均以不同墙厚划分，按图示尺寸以立方米为单位计算，l应扣除门窗洞口和嵌入墙身的钢筋混凝土构件等所占体积：砌块墙体定额项目，综合了钢筋加固，竖缝灌细石混凝土和镶砌普通砖等因素。l4)空花墙l空花墙工程量，按空花部分外形体积，以立方米为单位计算：空花部分虚体积不扣除，空花墙连接的附墙柱和实砌墙，以立方米另行计算。l5)填充墙l填充墙工程量，按外形体积以立方米为单位计算，应扣除门窗洞口和嵌入墙身的钢筋混凝土构件等所占体积，其实砌部分体积，已包括在定额项目
13、内，不另行计算。l6)砖拱和钢筋砖过梁，砖平拱，砖弧拱、钢筋砌块过粱和钢筋砖过粱等项目，l均按图示尺寸以立方米为单位计算。l如设计无规定时：l砖平拱长度可按门窗洞口宽度两侧共加l0cm，高度按24cm计算，l砖弧拱长度以拱的中心线弧长为准，高度按24cm计算，l钢筋砖过梁长度，按门窗洞口宽度两端共加50cm，高度按44cm计算，l7)暖气地沟、电缆沟和其他砖砌沟道项目l均按实体积以立方米为单位计算，如果沟壁以下为砖基础时，其工程量可以合并计算，选套相应砖砌地沟、砖砌明沟定额项目，上部铸铁盖板安装按实铺长度以延长米计算。l砖柱工程量，以立方米为单位合并计算，按不同形式砖柱定额项目执行。砖砌四边大
14、放脚的砖柱基础形式有：等高和不等高两种，如图所示。柱基套用相应基础项目。l全柱高度是指包括基础高度在内的全柱总高度，柱断面积等于柱断面长度乘以宽度，折加高度等于柱大放脚体积除以砖柱断面积，柱断面积和折加高度，可查表计算。l1)厕所蹲台，小便槽，煤箱、垃圾箱，花台、花池，盥洗池，拖把池，池槽腿、教室讲台、台阶挡墙或梯带，以及毛石墙和毛石墙门窗口立边、窗台虎头砖等砌体，均按实砌体积以立方米为单位计算，选套零星砌体定额项目。l2）台阶（不含梯带）按水平投影面积以平方米计算。l3)锅台和炉灶项目，均按外形体积以立方米为单位计算，不扣除各种孔洞的体积。l4）砖砌检查进及化粪池分别套用相应定额，基中有效容积为50立方米以内的不分形状及深浅，按垫层以上实有外形体积计算。定额中己包括土方挖、运、填、垫层、板、墙、顶盖、粉刷及刷热沥青等全部工料在内，但不包括池顶盖板上的井盖及盖座、井池内进排水套管、支架及钢筋铁件的工料。有效容积50立方米以上的，分别列项套用相应定额计算。
