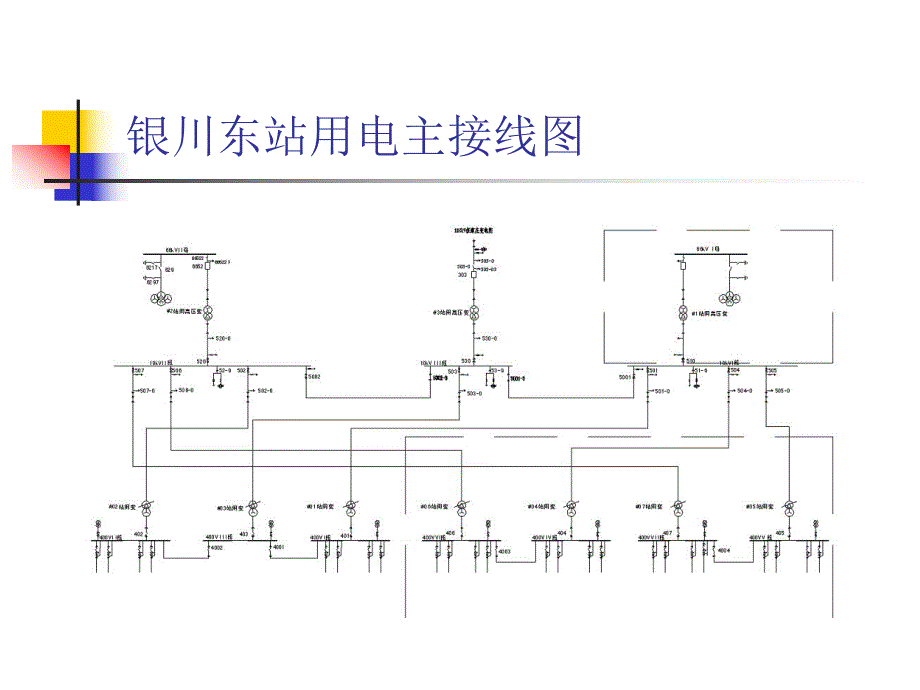

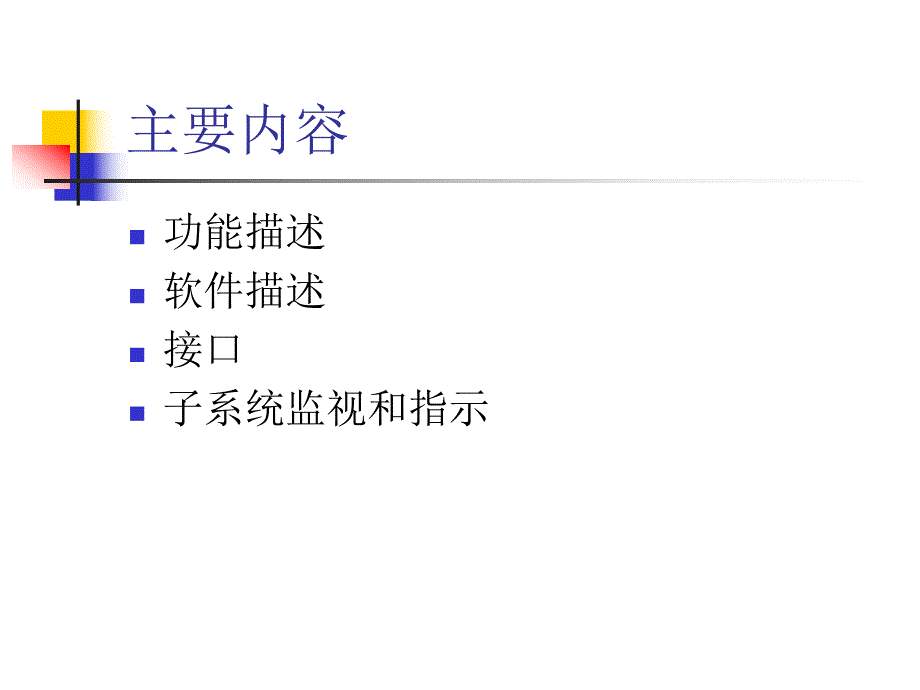

1、站用电控制系统交流主要内容n功能描述n软件描述n接口n子系统监视和指示银川东站用电主接线图功能描述站用电控制执行如下的功能：站用电控制执行如下的功能：n所有站用电变压器高压侧的监视与操作；n所有站用电变压器低压侧的监视与操作；n所有380V母线开关及分段开关的监视与操作；n所有35KV低压电容、电抗分支开关设备的监视与操作；n所有站用电变压器分接头的控制与监视；n站用电源进线的备自投功能；n站用电模拟量的测量与预处理；n站用电功能控制位置切换。站用电设备控制和监视n胶东换流站站用电系统配置三路可靠电源。其中两路工作电源取自站内主变压器，备用电源取自站外电源。站用电系统的所有开关设备均可手动操作
2、。n三路站用电源分列运行，两主一备，其中第一第三路主用，第二路备用。n10kV母线分三段，其中设置有工作母线和备用母线，其中工作母线有第一段和第二段。n换流站配置六台10kV/400V站用变，交叉连接接至两段 10kV 工作母线。六台 10kV/400V 站用变两两分列运行。n换流站站用电 400V 母线分六段。一、二段为极1 站用电提供电源，三、四段为极 2 站用电提供电源，五、六段为交流站用设备提供电源，一、二段之间，三、四段，五、六段之间设置联络开关。备自投逻辑 一主一备电源的备自投逻辑；两路电源分列运行的备自投逻辑。一主一备电源的备自投逻辑n当主电源进线失压且备用电源电压正常时，备自投
3、装置自动延时分开主电源进线开关，合上联络开关，投入备用电源；n当主电源恢复供电后，备自投装置自动分开联络开关，合上主电源进线开关；n当备用电源进线失压时，备自投装置不动作。两路电源分列运行的备自投逻辑n当一路电源进线失压且一路电源电压正常时，备自投装置自动分开故障电源故障进线开关合上联络开关，两段母线并列运行；n当故障母线恢复供电后，备自投装置自动延时分开母联开关再自动合上该电源进线开关。开关联锁 站用电系统的联锁在站用电控制软件中实现，如果联锁满足，则通过Profibus总线下发有关的联锁OK命令到对应的就地I/O单元DFU410，使其对应的“联锁OK”开出接点动作，此时就可对该开关进行分/
4、合操作。所有的联锁条件对不同的控制位置和控制功能来说均为有效：n运行人员工作站；n站用电就地接口屏；n现场开关设备汇控柜。站用电系统的模拟量 对于站用电系统接线来说，设置有2回工作母线和1回备用母线。分别需要采集3台站用电变压器高压侧的三相电流，三相电压，有功功率，无功功率以及低压侧的三相电流，三相电压等模拟量，这个功能由就地接口屏上的DFU410来完成。所有采集的模拟量通过Profibus总线送到站用电控制系统，然后送到运行人员工作站显示。控制位置的选择n只有站用电控制功能处于有效的控制位置时，才能够控制站用电系统的所有开关设备。n切换逻辑在站用电控制的软件中实现。n实际有效的控制位置不能主
5、动地放弃控制权，除非收到有来自其他控制位置的请求信号。在收到其他控制位置的请求信号后，当前有效的控制位置在60s内给出一个释放信号来交出控制权，否则当前的请求被自动放弃。n如果站用电控制系统与当前处于有效的控制位置的系统的冗余LAN连接均中断时，控制位置设为未定义状态，同时该功能组的一个SER告警信号产生。在这种情况下，切换逻辑自动地把控制权交给请求控制位置的系统，而不用等当前控制位置的释放信号。顺序事件记录 站用电控制系统处理通过Profibus接收的来自就地I/O单元DFU410的事件，以及站用电控制系统应用软件产生的事件，并把有关的事件送到HMI显示。冗余功能n站用电控制设计为冗余的控制
6、系统。n在硬件上，站控系统由两个冗余配置的HCM 200系统来构成并单独组屏。其中一个是站用电控制系统A，另一个是站用电控制系统B。两个系统分别通过一个现场总线网卡（SS52）连接到PROFIBUS现场总线上；分别通过两个LAN网卡（CP1470）连接到冗余的LAN网上。站用电控制系统A与站用电控制系统B间通过RACK_LINK（CS12/CS22）的方式实现冗余数据的交换。n在软件处理上，对这些数据，如RS触发器的锁定输出信号、实时采集的数值量输出、定时器时间值输出等，通过RACK_LINK方式在主系统和从系统间相互发送与接收，并将接收到的来自于从系统的数据于本系统的对应数据相比较，如果收到
7、的数据与本系统的对应数据不一样，则收到的数据有效，并用收到的数据刷新本系统的对应数据。n当网络出现故障或出现软件故障时，以及手动完成主、从系统的切换时，系统A和系统B会发生冗余切换。任何时刻，只有站用电控制主系统接收到的操作命令有效，主系统对这些命令处理后最终下发命令请求到I/O单元进行控制；只有站用电控制主系统接收到并进行处理后的现场设备监视信号是有效的，并最终上传到LAN网，在I&M系统进行处理。软件描述 站用电控制系统由数字多处理器系统HCM200实现，使用STRUC G配置，STRUC G是一个适用于配置、诊断和归档的图形化编辑器，此编程语言是专门为HCM200硬件系统开发的高级图形化
8、编程语言。通过调用不同的功能块来完成控制逻辑，这些功能块包含在标准的STRUC G库文件和专用的用户功能块库中。STRUC G运行在SCO UNIX系统中。使用该语言编写的程序具有易懂、直观、简单、清晰的特点，同时还具有程序在线调试功能，编程效率很高。接口站用电控制系统与其他系统的接口如下图所示：站用电控制系统FieldbusLAN电源 SER 接口屏 子系统监视和指示 硬件监视功能；软件监视功能。硬件监视功能 站用电控制系统屏能实现完全的硬件监视功能，在故障发生时，产生不同的SER告警事件。另外，电源故障和HCM200控制器的故障可在切换逻辑COL上监视。软件监视功能 站用电控制系统的应用软
9、件监视：nLAN1和LAN2的接口状态（产生软件SER事件）n单个LAN通信连接的状态（产生软件诊断SER事件）n冗余Fieldbus总线各从站接口的状态（产生软件SER事件）就地控制就地控制 站控系统就地控制界面是运行人员控制系统的运行人员工作站的后备。也就是说，如果运行人员控制系统或站控系统LAN网络通讯瘫痪后，可以通过操作站控就地界面上的控制位置转换开关（“远方控制按钮”或“就地控制按钮”）来选择站控就地控制，从而在此情形下完成对换流站开关设备的手动控制。屏上的就地控制与指示屏上的就地控制与指示 对于冗余的站用电控制系统来说，系统A、B屏上分别配置有相应的切换逻辑模块COL，运行人员能够清楚地观察到系统的冗余运行状态和执行主/备切换操作。
