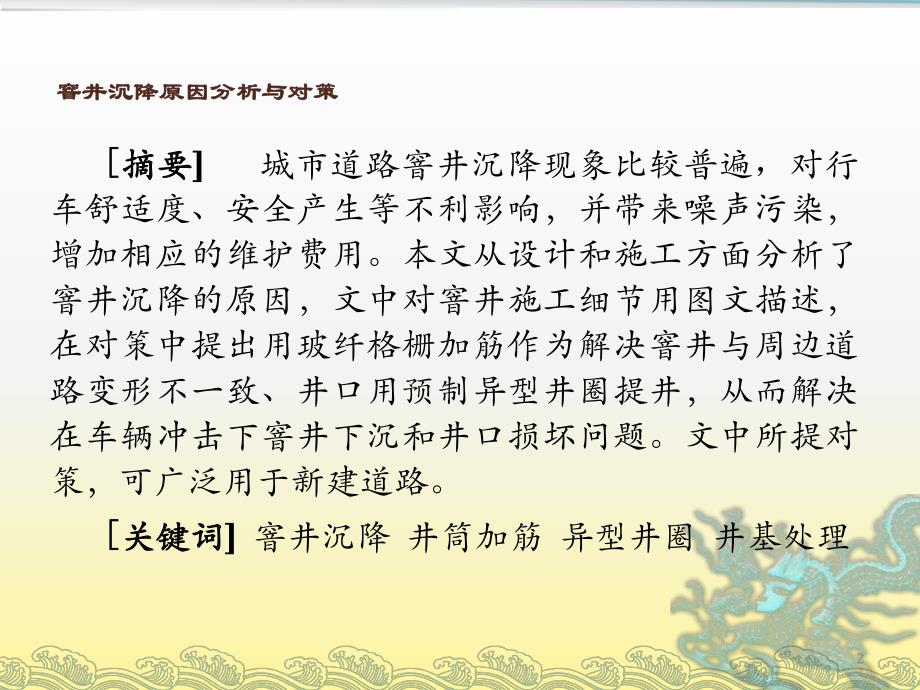

1、窨井沉降原因分析与窨井沉降原因分析与对策对策(愿此文能对市政道路建设尽绵薄之力愿此文能对市政道路建设尽绵薄之力)窨井沉降原因分析与对策窨井沉降原因分析与对策 摘要摘要 城市道路窨井沉降现象比较普遍,对行车舒适度、安全产生等不利影响,并带来噪声污染,增加相应的维护费用。本文从设计和施工方面分析了窨井沉降的原因,文中对窨井施工细节用图文描述,在对策中提出用玻纤格栅加筋作为解决窨井与周边道路变形不一致、井口用预制异型井圈提井,从而解决在车辆冲击下窨井下沉和井口损坏问题。文中所提对策,可广泛用于新建道路。关键词关键词窨井沉降 井筒加筋 异型井圈 井基处理2一、窨井沉降原因分析一、窨井沉降原因分析 1、

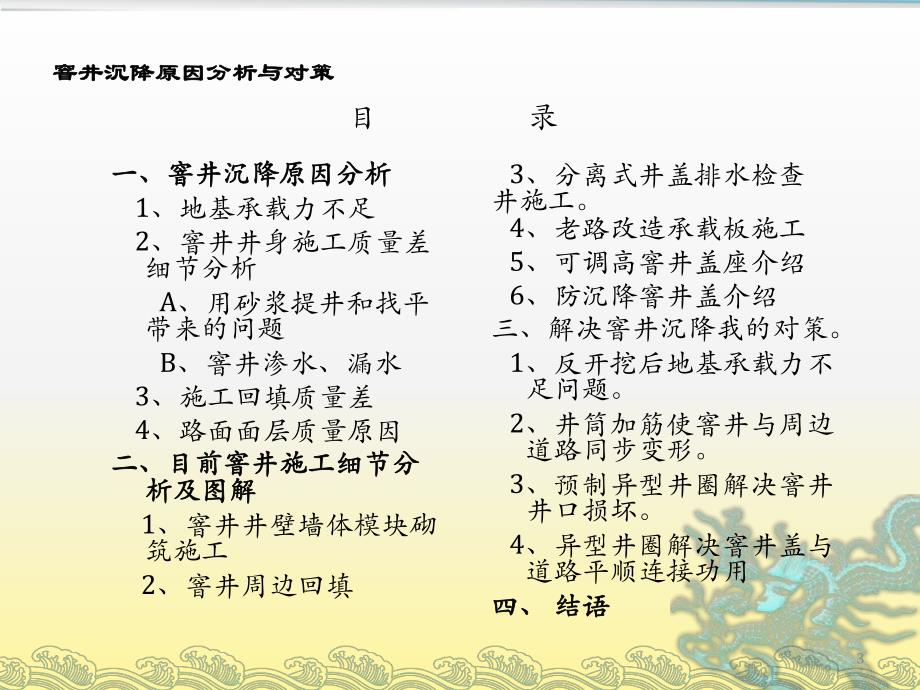

2、地基承载力不足 2、窨井井身施工质量差细节分析 A、用砂浆提井和找平带来的问题 B、窨井渗水、漏水 3、施工回填质量差 4、路面面层质量原因二、目前窨井施工细节分二、目前窨井施工细节分析及图解析及图解 1、窨井井壁墙体模块砌筑施工 2、窨井周边回填3目 录 3、分离式井盖排水检查 井施工。4、老路改造承载板施工 5、可调高窨井盖座介绍 6、防沉降窨井盖介绍三、解决窨井沉降我的对策。1、反开挖后地基承载力不足问题。2、井筒加筋使窨井与周边道路同步变形。3、预制异型井圈解决窨井井口损坏。4、异型井圈解决窨井盖与道路平顺连接功用四、四、结语结语窨井沉降原因分析与对策窨井沉降原因分析与对策窨井沉降原因

3、分析与对策窨井沉降原因分析与对策2012年5月22日下午参加南京市政行业协会施工专业委员会(一分部)会议,在会上王懿局长提出,南京市政道路普遍存在窨井沉降问题,要求提出一个解决方案。根据多年道路施工的反思,认为窨井经多少施工设计人员努力,从大的技术上基本解决,但是施工细节不完善。细节决定成败,文中对成因细节描述,并提出一个全新的解决方案,愿能对市政道路建设尽一份绵薄之力。4窨井沉降原因分析与对策窨井沉降原因分析与对策一、窨井沉降原因分析窨井,直接承受车辆运行的振动荷载,沉降原因较多,其根本原因应归纳为此三类,即地基承载力不足、窨井井身施工质量差、施工回填质量差,此三类相互影响、又各自独立,破坏

4、道路结成统一战线。又路面面层的不密实,造成进水、脱皮、破碎等问题,从而引起窨井结构及局部路面基层结构的破坏和承载力下降,加剧窨井的进一 步破坏,针对此四类分别阐述如下:5窨井沉降原因分析与对策窨井沉降原因分析与对策 之之地基承载力不足1、地基承载力不足。目前窨井、沟槽采用反开挖法施工,基础在路基处理层之下,如遇淤泥质等差土层,通常不着处理。而窨井基础及本身的承载力、刚度较强、与道路是分离体,窨井在车辆振动荷载作用下,且地基不足以承载时,窨井整体下沉。6窨井沉降原因分析与对策窨井沉降原因分析与对策 之之窨井井身施工质量差细节分析2、窨井井身施工质量差细节分析。当窨井位于行车道上,井盖高于或低于路

5、面,车轮在此都有弹跳,此振动荷载的往复冲击,破坏从此开始,我们所见的都是破坏后的窨井。7窨井沉降原因分析与对策窨井沉降原因分析与对策 之之窨井井身施工质量差细节分析A、用砂浆提井和找平带来的问题。在窨井施工中,由于水稳、二灰、沥青等分层施工,造成井圈砌筑不能一次到位,必须分次提井,提井用的材料多数是砂浆和灰砂砖,不足部分砂浆找平。8窨井沉降原因分析与对策窨井沉降原因分析与对策 之之窨井井身施工质量差细节分析从老路维修改造中观察,砂浆在振动车辆作用下,粉碎,从而引起井框和低标号灰砂砖或红砖砌筑的井圈破坏。窨井损坏范围95%集中在路面以下50cm以内,给窨井用承载板改造提供了成功的保证。9窨井沉降

6、原因分析与对策窨井沉降原因分析与对策 之之窨井井身施工质量差细节分析车辆冲击振动是频繁的,砂浆是承受不了的,雨花西路曾在井口上加一25cm厚的井圈,从拆后分析,井框与井圈连接处损坏,井圏下红砖破碎,就是说井框与井身不能够形成整体,无一定强度,仍难逃脱窨井被破坏的危运。10窨井沉降原因分析与对策窨井沉降原因分析与对策 之之窨井井身施工质量差细节分析更有甚者,在井框外侧用砂浆圈或混凝土取代沥青,可能是施工方便等原因。11窨井沉降原因分析与对策窨井沉降原因分析与对策 之之窨井井身施工质量差细节分析新建道路窨井盖不与路面平,通车后窨井口必然损坏。从下左侧图片可见,窨井盖比路面低约5cm,右侧图片可见,

7、窨井盖与路面之间做成分离结构,该段路面一但投入使用,此二窨井不损坏那是天意。这是细节问题。12细节决定成败,窨井盖细节决定成败,窨井盖与路面是否在一个平面上,与路面是否在一个平面上,决定是否跳车,跳车是窨井决定是否跳车,跳车是窨井损坏第一动力源。损坏第一动力源。窨井沉降原因分析与对策窨井沉降原因分析与对策 之之窨井井身施工质量差细节分析许多窨井多次返修,质量通病相同,由于用砂浆找平,只好反复维修。13在窨井施工中,不管你用何种形式井圈、井盖,均不可用在窨井施工中,不管你用何种形式井圈、井盖,均不可用砂浆填筑与路面之间、与井圈之间空隙,所填充的窨井口没有砂浆填筑与路面之间、与井圈之间空隙,所填充

8、的窨井口没有一个不坏。一个不坏。窨井沉降原因分析与对策窨井沉降原因分析与对策 之之窨井井身施工质量差细节分析在窨井施工中,井口部位不能用砂浆填筑,应用细石混凝土浇筑,并包裹井盖底座。这里应借鉴老路改造承载板施工方法,并要增一层土工格栅,加强沥青的强度,力求与路面应变整体一致。井框安装应参考老路改造承载板施工方法,混凝土包裹。14窨井沉降原因分析与对策窨井沉降原因分析与对策 之之窨井井身施工质量差细节分析B、窨井渗水、漏水。窨井墙身砌筑过程中,砂浆质量差、砌筑时砂浆不饱满、砖的材质不达标及粉刷质量差等原因,在使用过程的漏水、侵蚀等破坏作用,在车辆振动作用下,土体液化,引起窨井逐渐下沉,而因下沉引

9、起的面层开裂进水、窨井整体承载能力越来越差,振动冲击继而引起窨井及周边路面更多更快地进一步被破坏。15窨井沉降原因分析与对策窨井沉降原因分析与对策 之之施工回填质量差3、施工回填质量差。窨井周边的回填质量差,下层土基础达不到应有的密实度,造成道路结构板块碎裂,是以井为中心,周围辐射约 1 m 的范围 内明显下沉;窨井的 井盖井框明显高出周边路面,严重时就像是路面上 冒出的树桩,对行车安全造成很大隐患。这一暴露于地面的树桩,在车辆车轮不间断的冲击下,井框与井座连接部位先行破坏,继而破坏井框与井身,路面上出现一个个凹塘。16窨井沉降原因分析与对策窨井沉降原因分析与对策 之之路面面层质量原因4、路面
