1、一、门窗的功能一、门窗的功能（一）门的功能 1水平交通与疏散 2围护与分隔 3采光与通风 4装饰（二）窗的功能 1采光 2通风 3装饰二、门窗的分类二、门窗的分类 1按启闭方式：平开门窗、推拉门窗、旋转门窗、固定窗、悬窗、百叶窗、纱窗 2按门窗功能：普通门窗、隔声门窗、防火门窗、防水防潮门窗、保温门窗、防爆门窗 3按门窗材质：木门窗、钢门窗、铝合金门窗、塑料门窗、复合材料门窗 4按门窗扇多少和门窗框构造：单扇门窗、双扇门窗、多扇门窗，固定扇门窗、无固定扇门窗，带亮子门窗、不带亮子门窗图8-1 门的开启方式（a）平开门 （b）弹簧门 （c）推拉门 （d）折叠门 （e）转门图8-2 窗的开启方式（
2、a）外平开（b）内平开 （c）上悬 （d）下悬 （e）垂直推拉（f）水平推拉 （g）中悬 （h）立转 （i）固定 （j）百叶 （k）滑轴 （l）折叠一、木门窗及其构造一、木门窗及其构造质感温暖宜人，但不耐潮不宜于浴室、厨房组成：框、扇、腰头窗（也称亮子）、五金1门、窗框（1）安装方式：立口、塞口图8-3 木门的构造图8-4 门、窗安装方法（a）塞口 （b）立口（2）门窗安装位置：墙中（立中）、偏口（里或外）图8-5 木框安装位置图2门扇 根据构造、立面造型 （1）夹板装饰门 构造简单、表面平整、开关轻便，但不耐潮、日晒 用于内门 骨架（3235mm3460mm方木）两面贴面板和饰面层 （2）镶

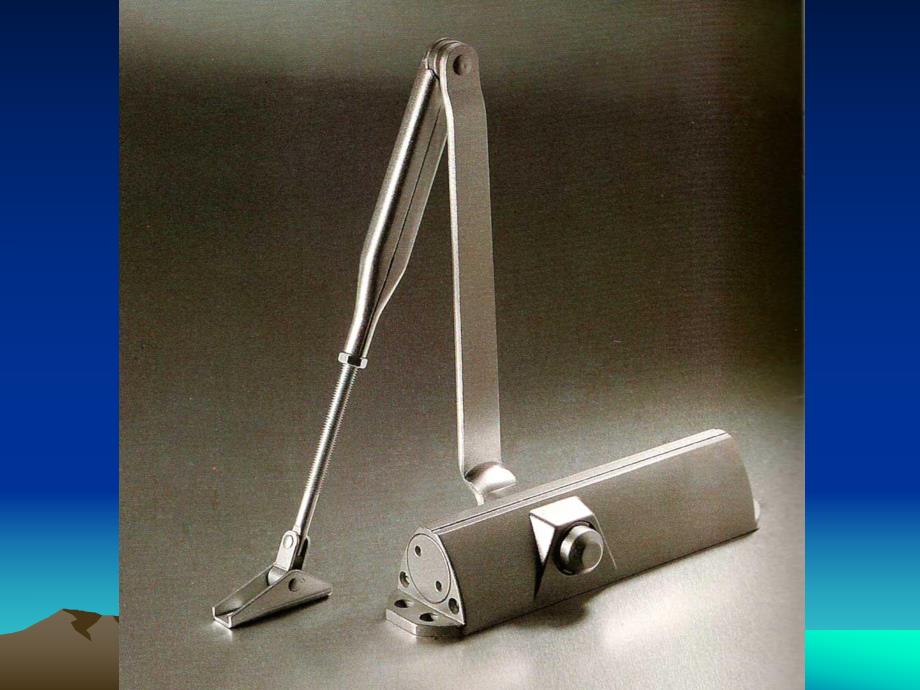

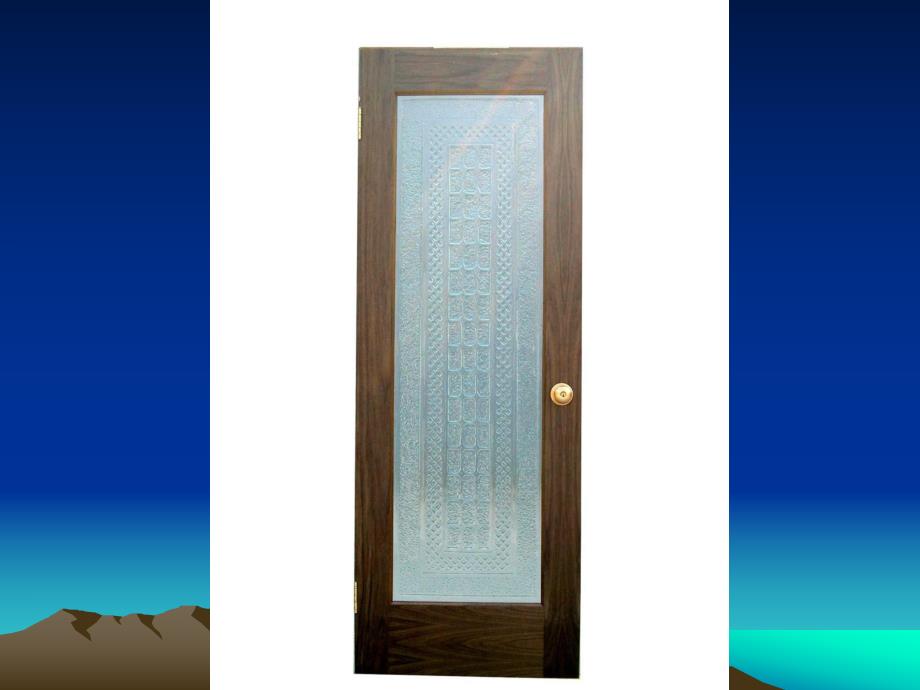

3、板装饰门 构成：框架玻璃或木镶板 框架：上、中、下冒头和边框 装饰效果丰富（3）拼板门 15mm厚的木板（4）实木门 胡桃木、柚木或其他实木制成 高贵稳重、典雅大方、饰明雕花（5）贴面门 骨架（方木）或木工板板材 (6）镶嵌门 框架铁艺、钢饰、彩色玻璃、磨砂玻璃、裂纹玻璃（a）（b）（c）图8-6 装饰门（a）夹板装饰门（b）镶板装饰门（c）拼板门图8-7 贴面门构造图8-8 镶嵌门断面构造3木窗扇 图8-9 窗扇玻璃镶嵌a）小钉嵌油灰固定 b）木条镶嵌固定4配套五金合页、拉手、插销、门锁、闭门器、门挡 合页 拉手 插销 门锁 图8-10 五金件 二、木门窗制作安装技术二、木门窗制作安装技术
4、1制作安装工序 配料下料刨料画线打眼、开榫、拉肩裁口、起线组装弹线定位固定连接勾缝安装门窗扇装玻璃油漆 2施工要点 （1）固定连接 门窗两侧固定点3个，或间距 600mm图8-11 木门、窗框与墙体连接图 一、铝合金门窗种类、材料一、铝合金门窗种类、材料1以门窗框料截面宽度、开启方式等区分 常见铝合金门窗系列 表8-1 2铝型材的要求 （1）铝型材：阳极氧化膜厚度 10m （2）厚度：1.21.5mm 3配件选择 地弹簧：不锈钢面或铜面 拉锁：锌合金压铸制品 平开窗的合页：不锈钢制品；滑块：铜制品；执手：锌合金压铸制品 4玻璃厚度：5mm或6mm；窗纱：铝纱或不锈钢纱 密封条：橡胶条或橡塑条
5、密封材料：硅酮胶、聚硫胶、聚氨酯胶、丙烯酸酯胶二、铝合金门窗构造二、铝合金门窗构造 1平开铝合金门 2推拉铝合金门 3平开铝合金窗 4推拉铝合金窗 图8-12 平开铝合金门构造图8-13 推拉铝合金门构造 图8-14 平开铝合金窗构造 图8-15 推拉铝合金窗构造三、施工技术三、施工技术 （一）施工准备 1材料准备 连接件、膨胀螺栓、射钉、密封膏、塑料垫、压条、门窗成品、小五金 2施工工（机）具 电钻、切割机、螺钉旋具、灰线袋、钢卷尺、射钉枪 3施工条件 （1）室内、外墙体粉刷完毕，洞口套抹好底糙 （2）检查核对门窗型号、规格、开启形式、开启方向、安装孔方位 （3）清理门窗洞口、预埋件 （4）
6、安装脚手架 （二）施工工序 断料钻孔组装弹安装线门窗框就位门窗框固定门窗扇安装玻璃安装清理。（三）制作要点 1组装 （1）横竖杆件的连接图8-16 门窗框的组合连接（a）窗框上框的连接组装（b）窗框下框的连接组装（2）两边挺与上、下挺（冒头）联接图8-17 扇边框的切口处理图 图8-18 扇冒头与边框的连接图 l上冒头2连接角铝3边框4锁口图8-19 密封毛条的安装位置1上框2下框3带钩边框4窗扇边封（3）各种密封条2门窗框固定（1）外框与洞口弹性连接牢固图8-20 铝合金门窗安装节点及缝隙处理示意图l玻璃 2橡胶条 3压条 4内扇5外框 6密封膏7砂浆 8地脚9软填料 10塑料垫 11膨胀螺
7、栓（2）横向及竖向组合：套插图8-21 铝合金门窗组合方法示意图l外框2内扇3压条4橡胶条 5玻璃6组合杆件3门窗扇安装（1）铝合金门、窗扇安装 （2）平开门、窗扇安装 （3）推拉门、窗扇的安装（4）地弹簧门扇安装 硬PVC塑料或内衬钢材防火、阻燃、耐候性好，抗老化、防腐、防潮、隔热、隔声、耐低温、抗风压能力强、色泽优美一、塑料门窗品种一、塑料门窗品种塑料门窗品种表塑料门窗品种表8-2 二、塑料门窗构造二、塑料门窗构造1固定窗的基本构造2平开窗的基本构造3推拉窗的基本构造图8-22 固定窗图8-23 平开窗图8-24 推拉窗 三、塑料门窗施工技术三、塑料门窗施工技术（一）施工准备 1材料 （略
8、）2工具机具 电锤（配8钻头）、手枪钻（配3.5钻头）、射钉枪、一字和十字形自攻螺钉枪、注膏枪、木楔、线锤、钢卷尺、挫刀、剪刀、刮刀、钢錾子、小撬棍、水平尺、灰线包、挂线板、锤子 3施工条件 （1）按建筑物施工图规定的门窗型号和尺寸，检查洞口的实际尺寸合格 （2）在洞口内按设计要求弹好门窗安装线。（3）准备好安装脚手架及安全设施 （二）施工工序 检查洞口尺寸洞口抹水泥砂浆底糙框上安装连接铁件立框子、校正连接铁件与墙体固定框边填塞软质材料注密封膏粉刷洞口饰面面层安装玻璃安装五金零件清洁验收安装质量成品保护 图8-25 塑料门窗安装节点示意图 l玻璃 2玻璃压条 3内扇 4内钢衬 5密封条 6外框
9、 7地脚 8膨胀螺栓玻璃装饰门12mm以上厚度的玻璃板直接做门扇的玻璃门图8-26 玻璃装饰门形式 l。金属包框 2。固定部分 3。活动开启扇组成：活动门扇、固定玻璃玻璃：平板白玻璃、雕花玻璃、钢化玻璃、彩印图案玻璃特点：宽敞、明亮、豪华金属横档：镜面不锈钢、镜面黄铜、铝合金高级宾馆、影剧院、展览馆、酒楼、商场、银行等的大门 施工技术施工技术 一、施工准备 1材料 厚玻璃、金属横档、方木、玻璃胶、地弹簧、木螺钉、自攻螺钉、门拉手、木条、不锈钢、铜、铝合金等金属材料 2施工工、机具 手电钻、砂轮机、冲击钻、玻璃吸盘机、钢卷尺、吊线坠、方尺、螺钉旋具、刨锯 3施工条件 （1）门框的不锈钢板和其他饰
10、面包覆安装已完成，地面的装饰施工也已完毕 （2）确定大小门框和横档的位置及标高，决定玻璃安装方法和程序 （3）准备简易脚手架或高凳，并确保安装周围环境的整洁二、施工工序 定位、放线安装框顶部限位槽安装金属饰面的木底托安装竖向门框安装玻璃注玻璃胶封口玻璃之间对接安装玻璃门扇上下横档固定玻璃门扇上下横档门扇定位安装安装玻璃门拉手三、施工要点（一）玻璃门固定部分的施工要点1安装框顶部限位槽 2安装金属饰面的木底托 图8-27 门框顶部限位槽构造 图8-28 不锈钢饰面本底托构造l门过梁 2定位木方 3胶合板 1厚玻璃 2注玻璃胶 4不锈钢板 3不锈钢板 5注玻璃胶 6厚玻璃 4木方 5地坪 4安装竖
11、向门框 5安装玻璃 6固定玻璃 图8-29 厚玻璃板与框柱间的安装要求 图8-30 玻璃门竖向安装示意图 1木方 2胶合板 3厚玻璃 4包框不锈钢板 1大门框 2横框或小门框 3底托（二）活动玻璃门扇施工要点 无门扇框，只有上下金属横档，或部分金属件 开闭：地弹簧 1安装玻璃门扇上下横档 2固定玻璃门扇上下横档 图8-31 玻璃门活动门扇示意图 图8-32 上下横档安装构造示意图 l固定门框 2门扇上横档 l门扇厚玻璃 2玻璃胶 3木方条 3门扇下横档 4地弹簧 4胶合板 5上下横档4门扇定位安装 5安装玻璃门拉手 图8-33 门扇定位安装方法 图8-34 玻璃门拉手安装 l门框横梁 2门扇上
12、横档 1门扇玻璃 2固定螺钉 3门拉手 3门扇下横档 4地弹簧图8-35 自动门扇型示意图结构精巧、布局紧凑、运行噪声小、开闭平稳、运行可靠适用：宾馆、饭店、大厦、车站、空港、医院、商场、高级净化车间、计算机房，化工、制药、喷漆等工业厂房和有毒有味介质的隔离门分类：铝合金门、不锈钢门、无框全玻璃门、异型薄壁铜管门 两扇、四扇型、六扇型 超声波传感器、红外线探头、微波探头、遥控探测器、毡式传感 器、开关式传感器、拉线开关、手动按钮式传感器 推拉式、中分式、折叠式、滑动式、平开式自动门一、构造一、构造 组成：上部为吊挂滚轮装置、下部设滚轮导向结构或槽轨导向结构、机电装置 图8-36 自动门机箱结构
13、剖面图1机箱前罩板 2动门扇上轨道 3机箱横梁 4接近开关滑槽 5限位接近开关 6自动门扇上滑轮 7机箱后罩板 8自动门扇上横条二、施工技术二、施工技术（一）施工准备 1材料 膨胀螺栓、螺栓、射钉、焊条、对拔木楔、抹布、小五金 2工具机具 常用的电工工具、灰线包、吊线坠、扳手、锤子、钢卷尺、塞尺、毛刷、水平尺、靠尺板、丝锥、扫帚、冲击电钻、射钉枪、电焊机 3施工条件 （1）检查自动门上部吊挂滚轮装置的预埋钢板位置是否正确 （2）自动门及各种零配件质量符合现行国家、行业标准的规定，按设计要求选用 （3）准备好安装脚手架和安全设施（二）施工工序 1施工要点 （1）地面导向轨安装 图8-37 自动门
14、下轨道埋设示意图（2）横梁安装 图8-38 机箱横梁支承节点图（a）砌体结构采用（b）混凝土结构采用l机箱横梁 2门扇高度 3预埋铁件（8150150）用于：宾馆、机场、商店、银行等中高级公共建筑 特点：节省能源、防尘、防风、隔声、控制人流量 一、金属旋转门结构特点一、金属旋转门结构特点 分类：按型材结构：铝质、钢质 开启方式：手推式、自动式 按转壁：双层铝合金装饰板、单层弧形玻璃 按扇型：单体、多扇型组合体 有调节阻尼装置 图8-39 转门的平、立面形式a）四扇固定式转门平面 b）四扇折叠移动式转门平面c）三扇式转门平面 d）转门立面 二、金属旋转门施工技术二、金属旋转门施工技术（一）施工准
15、备 1材料 膨胀螺栓、射钉、螺栓、预埋铁件、混凝土、密封膏、橡胶条 2工具机具 电焊机、冲击钻、射钉枪、扳手、半步扳手、角尺、吊线坠、锤子、水平尺 3施工条件 （l）检查门洞外形尺寸是否符合门洞口尺寸和转壁位置的要求，以及预埋件位置和数量 （2）金属转门及各种零部件质量应符合现行国家、行业标准的规定（二）施工要点 1安装与转门组合的弹簧门、铰链门或其他固定扇等组合部分。2桁架按洞口左右、前后位置尺寸与预埋件固定，并保证水平。3装转轴，固定底座。底座下要垫实，不允许下沉。临时定位焊上轴承座，使转轴垂直于地坪面。4装圆转门顶与转壁。转壁不允许预先固定，便于调整与活扇之间间隙。5装门扇，保持90（四
16、扇式）或120（三扇式）夹角，转动门扇，保证上下间隙。6调整转壁位置，以保证门扇与转壁之间间隙。8安装玻璃。9钢转门涂油漆。对于自动旋转门，一般由生产厂家派专业人员负责安装，调试合格后交付验收。一、门窗套一、门窗套 1门窗套的作用 包护、易于清洁、装饰 2门套的组成 贴脸板、筒子板 3门套的形式 与门扇相同的材料 木质贴脸板：厚1520mm、宽3075mm，截面形式多样 4门窗套节点构造图8-40 门套构造a）木门套 b）石材门套 c）金属门套 图8-42 窗帘盒构造图8-43 隐藏型窗帘盒构造做法 图8-44 带灯光的窗帘盒构造做法 作业要求：1）内容要求：选择一个你自己设计（或已有的）认为合适的室内装修门窗工程，2）剖析其中的主要构造设计做法，画出各个部位的构造大样图至少5个，要求构造设计清晰可靠，尺度合理，方便易行，并符合整体环境设计。3）主要设计说明、材料一览表 室内装修材料与构造设计说明（150字左右）。室内装修做法说明（150字左右）。
