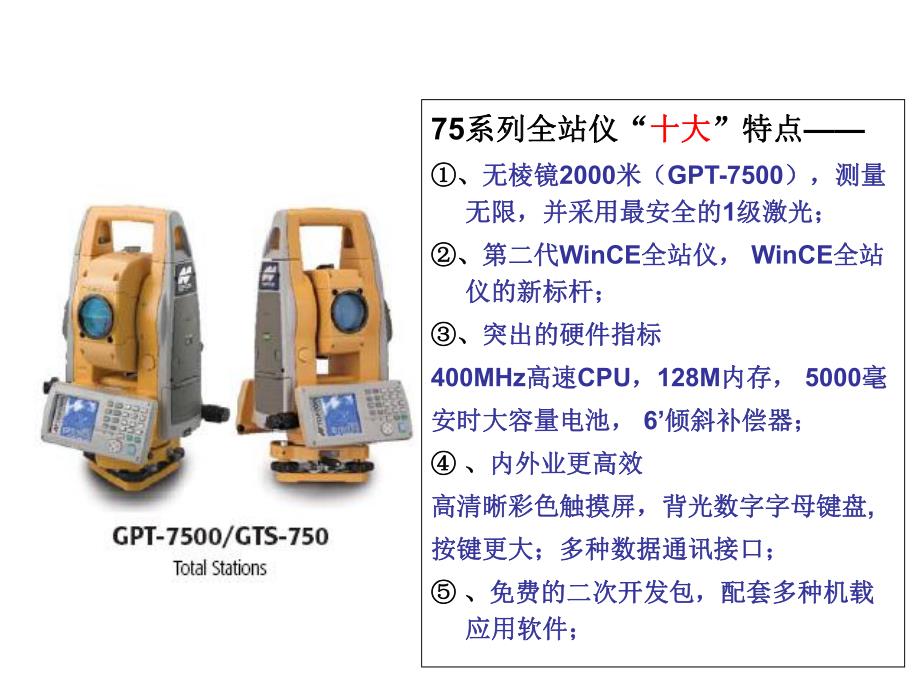

1、75系列全站仪系列全站仪“十大十大”特点特点、无棱镜无棱镜2000米（米（GPT-7500），测量），测量无限，并采用最安全的无限，并采用最安全的1级激光；级激光；、第二代第二代WinCE全站仪，全站仪，WinCE全站全站仪的新标杆；仪的新标杆；、突出的硬件指标突出的硬件指标400MHz高速高速CPU，128M内存，内存，5000毫毫安时大容量电池，安时大容量电池，6倾斜补偿器；倾斜补偿器；、内外业更高效内外业更高效高清晰彩色触摸屏，背光数字字母键盘高清晰彩色触摸屏，背光数字字母键盘,按键更大；多种数据通讯接口；按键更大；多种数据通讯接口；、免费的二次开发包，配套多种机载免费的二次开发包，配套

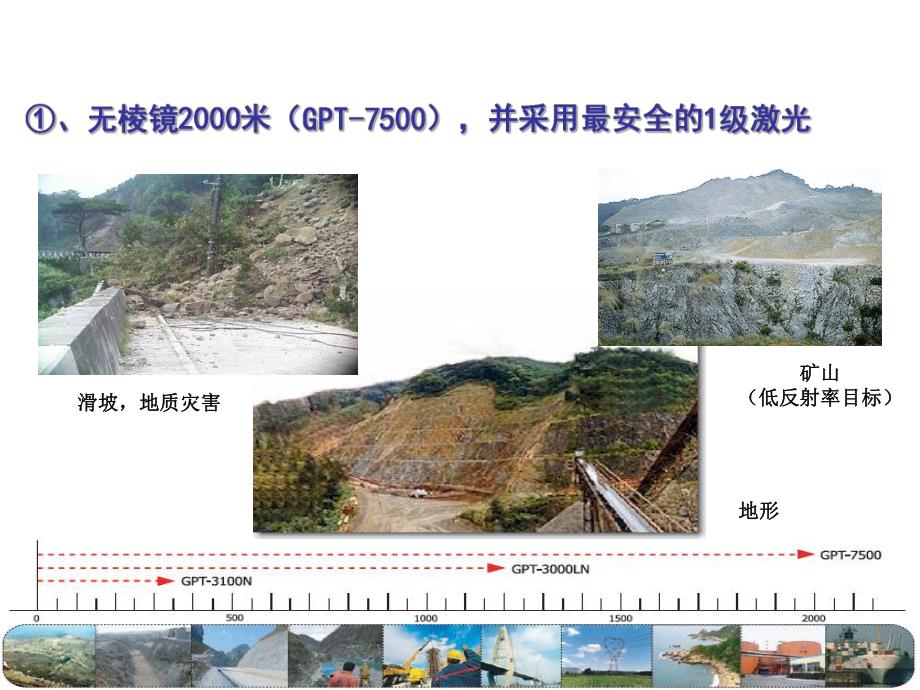

2、多种机载应用软件；应用软件；矿山矿山（低反射率目标）（低反射率目标）滑坡，地质灾害滑坡，地质灾害地形地形仪器实测仪器实测激光产品的安全等级划分为四级，分别是1级、2级、3（3a、3b）级、4级，等级越高，功率越大，潜在危害性也越大，其中1级激光是不会产 生危害的。3R激光介于2类激光和 3b激光之间。达到2类的激光产品 须有激光安全标志。拓普康无棱镜 全站仪均采用最安全的1级测距激 光，体现了其产品的安全性和技术 的先进性。激光辐射警告标志激光辐射警告标志GB18217-2000 75系列全站仪是拓普康第一代WinCE全站仪的全面升级，无论是硬件还是软件，都变的更为成熟和稳定。同时，拓普康免费
3、提供开发包，让有开发能力的用户，拥有自己的测量软件。高速高速CPUCPU，体验超快感；，体验超快感；采用Intel Xscale PXA255 400MHz处理器，PXA255是业界领先的嵌入式处理器，是高性能与低能耗的完美结合。反应灵敏，一“触”即发；128M128M内存，真正海量数据存储；内存，真正海量数据存储；同时，还满足一台仪器安装和使用多种应用软件的需求；5000毫安时大容量锂电池，连续测角测距长达10小时（GTS-750）66倾斜补偿范围，适应更多环境；倾斜补偿范围，适应更多环境；高清晰彩色触摸屏，舒适显示高清晰彩色触摸屏，舒适显示；背景光照明的数字字母键盘背景光照明的数字字母键盘
4、；高清晰彩色屏幕，即使在强烈阳光下也清晰可见；图形化界面，触摸屏操作，方便快捷；多种数据接口，自由通讯多种数据接口，自由通讯RS-232串口串口U盘存储盘存储CF卡通讯卡通讯USB接口接口强大的强大的TopSURV，多种应用软件，多种应用软件TopSURV功能特点功能特点测量放样测量放样后方交会后方交会偏心测量偏心测量COGO3D道路设计与放样道路设计与放样导线测量与平差导线测量与平差 线作业与线作业与CAD成图成图强大检索及管理强大检索及管理格式定制格式定制其他软件：隧道断面测量系统TopMap测图软件7575系列系列拓普康拓普康WinCEWinCE全站仪全站仪 的全站仪的全站仪京沪高速铁路
5、石武客运专线测角精度1,2操作系统WinCE 4.2测程棱镜3000m显示器QVGA彩色触摸屏无棱镜2000m(GPT-7500)CPUIntel PXA255 400MHz精度棱镜2mm+2ppmROM128MB无棱镜5mm/250m(GPT-7500)倾斜补偿器双轴/6测距时间(秒)1.2/0.5/0.3电池容量5000MAh测距激光等级一级(GPT-7500)防尘防水IP5475系列重要技术指标系列重要技术指标基本操作基本操作部件名称部件名称电脑操作电脑操作控制面板控制面板星号键内容星号键内容常规测量常规测量死机处理死机处理注意事项注意事项手柄手柄水平制、微动手轮水平制、微动手轮可更换锂
6、电池可更换锂电池垂直制、微动手轮垂直制、微动手轮放样指示器放样指示器高亮触摸屏高亮触摸屏CF卡槽卡槽光学对点器光学对点器粗瞄准器粗瞄准器双双USB接口接口高亮背光键盘高亮背光键盘部件名称部件名称按按 键键名名 称称功功 能能09数字键输入数字A/字母键输入字母ESC退出键退回到前一个显示屏或前一个模式星键用于若干仪器常用功能的操作ENT回车键数据输入结束并认可时按此键TabTab键光标右移，或下移一个字段B.S.后退键输入数字或字母时，向左删除一位ShiftShift键同计算机Shift键功能CtrlCtrl键同计算机Ctrl键功能AltAlt键同计算机Alt键功能Func功能键执行由软件定义
7、的具体功能字母切换键切换到字母输入模式光标键上下左右移动光标S.P.空格键输入空格输入面板键显示软输入面板键盘操作键说明键盘操作键说明部件名称部件名称电脑操作电脑操作WinCE操作系统，窗口式图形化界面，可视化操作，方便直观，基本操作可以按照Windows的习惯来进行，所以特别容易上手。下图是开机后的桌面。触笔操作如同计算机上使用鼠标一样，单击可以选中对象，双击即可打开软件或文件夹；按住屏幕不放，可以出现右键菜单（如左图）；显示桌面输入面板电脑操作电脑操作l 双击“我的电脑”进入以下界面。这个界面应该很熟悉了，可以通过菜单进行类似电脑使用的“新建文件夹”、“复制”、“不显示扩展名”等操作，右键
8、菜单具有同样功能；l 单击红色指示的图标，出现工具拦按钮，分别是“后退”、“前进”、“向上”、“删除”、“系统属性”、“排列图标”。电脑操作电脑操作l 如果桌面上的快捷方式丢了，例如 ,可以打开“我的电脑”,进入“Internal DiskTopSURV”，选中“tpsMain”图标，选择文件/发送到/桌面快捷方式，就可以重新创建一个快捷方式。l 打开“我的电脑”，单击“Internal Disk”不放，出现右键菜单，选择“属性”，可以查看内存可用空间，防止作业太多，内存不够。控制面板控制面板笔针校正RAM数据备份（Internal Disk之外的数据备份）电源电量显示自动关机设置背光、按键背
9、光设置删除程序星号键内容星号键内容电子水准器回光信号无棱镜/棱镜切换激光指向温度气压改正棱镜常数定线指示十字丝照明星号键星号键相当于热键，任何时候都可以击发它，进行相关设置，调用相关功能。相当于热键，任何时候都可以击发它，进行相关设置，调用相关功能。星号键内容星号键内容温度气压由温度气压输入值自动计算，也可直接输入棱镜常数无棱镜常数常规测量常规测量可以利用可以利用“常规测量常规测量”中的中的“观测观测”和和“程序程序”进行一些简单的测量工进行一些简单的测量工作，但其测量结果无法保存到内存，可通过串口存储到外部设备（如作，但其测量结果无法保存到内存，可通过串口存储到外部设备（如PDAPDA）。所
10、以大部分情况下，建议使用）。所以大部分情况下，建议使用TopSURVTopSURV测量软件，该软件功能丰测量软件，该软件功能丰富而强大，数据保存到内存。富而强大，数据保存到内存。常规测量常规测量观测观测坐标模式退出角度模式F精测模式S单次测量记录（到外部设备）无棱镜模式无棱镜常数温度气压改正电池电量距离单位翻页距离模式（斜距、平距切换）精测粗测TRK观测（单次、重复切换）斜距水平角垂直角常规测量常规测量观测观测棱镜常数激光指向倾斜补偿开/关（只适应本次）坡度水平角（右角/左角）单击该状态条消失常规测量常规测量观测观测?倾斜超出范围 倾斜补偿关闭 t倾斜补偿正在工作 重复测量参数输入常规测量常规
11、测量设置设置测量：与测量相关参数设置；通讯：串口通讯设置；输入值：距离测量次数/EDM关闭时间设置；单位：数据单位设置。常规测量常规测量设置（测量设置（测量1）0.5秒1秒注：注：测量时，建议把测量时，建议把“倾倾斜斜”和和“三轴补偿三轴补偿”都打都打开开。常规测量常规测量设置（测量设置（测量1）观测初始模式设置回光音响球气差建议选择0.14常规测量常规测量设置（通讯）设置（通讯）A 先测量再输出B 显示内容直接输出串口通讯参数设置（波特率、奇偶位等）注：注：通讯中的设置指的都是常规测量通讯中的设置指的都是常规测量的观测数据与外部设备的数据通讯。的观测数据与外部设备的数据通讯。常规测量常规测量
12、设置（输入值）设置（输入值）观测次数单次/N次EDM关闭时间单位分钟常规测量常规测量程序程序水平度盘设置后视悬高测量对边测量角度复测常规测量常规测量必要设置必要设置利用“常规测量”中的“观测”或“程序”进行简单的测量工作，之前一些重要参数设置需要注意。注：如使用TopSURV，同样需要进行如下设置。常规测量/设置/测量/测量1中第一页，建议把“倾斜”和“三轴补偿”都打开。最后一页“两差改正”建议选择0.14：注：注：按需要按需要设置其他参数，不再设置其他参数，不再赘述，一般情况默认即可。赘述，一般情况默认即可。常规测量常规测量必要设置必要设置按键，进行温度气压以及棱镜、无棱镜常数设置。分别根据
13、实际温度气压进行输入，仪器自动计算出PPM改正值，也可直接输入PPM值。如不需气象改正，温度可输入15，大气压为1013.3hPa,此时PPM为零，即不对结果进行改正。注：注：根据不同厂家的棱镜输入棱根据不同厂家的棱镜输入棱镜常数，无棱镜常数一般情况下都镜常数，无棱镜常数一般情况下都为零为零。死机处理死机处理死机（程序没响应）处理方法：死机（程序没响应）处理方法：l任务管理器快捷键Alt+TAB，调出WinCE任务管理器，然后结束相应任务；l软复位 快捷键Shift+Func+ESC即可进行软复位；l硬复位 打开CF卡存储系统的盖子，在左下方有“RESET”字样，此处可以看到有一插孔，用触笔插入，则实现硬复位。注：死机时，请按以上步骤，先任务管理器里结束任务，如果注：死机时，请按以上步骤，先任务管理器里结束任务，如果不行，再进行软复位，还是不行，最后采取硬复位！不行，再进行软复位，还是不行，最后采取硬复位！注意事项注意事项电池使用与注意事项：电池使用与注意事项：l充电 时间：5小时 指示：充电指示灯红/绿l使用时间：612小时l使用前检查电量l长时间不使用：建议3个月检查充电注意事项注意事项激光测距安全事项：激光测距安全事项：l安全的一级测距激光，不会造成伤害 l激光指示器：二级建议：不要直射眼睛更多注意事项请参照仪器使用说明书。更多注意事项请参照仪器使用说明书。
