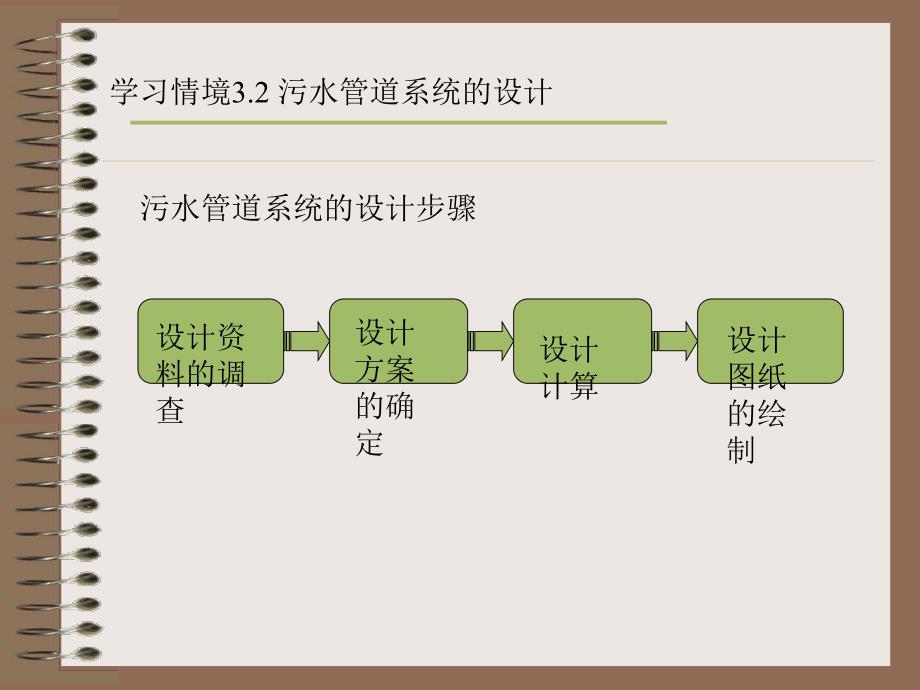

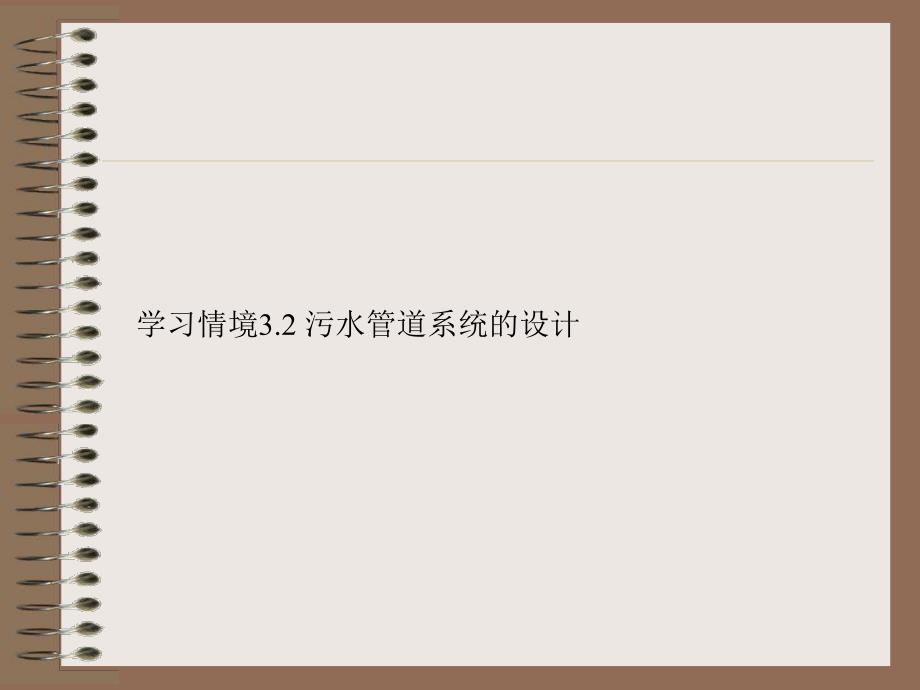

1、学习情境3.2 污水管道系统的设计学习情境3.2 污水管道系统的设计污水管道系统的设计步骤 设计资料的调查设计方案的确定设计计算设计图纸的绘制3.2.1 设计资料的调查及方案确定一、设计资料调查 设计任务资料:有关的法令、法规、制度;城市的总 体规划及其他基础设施情况 自然资料:地形资料,包括地形图、等高线气象资料,包括气温、风向、降雨量等水文资料,受纳水体流量、流速、洪水位地质资料,包括地下水位、地耐力、地震等级工程资料:道路、通讯、供水、供电、煤气等 二、设计方案确定 1、体制2、区域的还是单独是3、远期和近期包括排水体制的选择、排水系统的布置形式,应通过技术、经济比较,确定最优的方案 3

2、.2.1 设计资料的调查及方案确定污水设计流量 指污水管道及其附属构筑物能保证通过的最大流量,设计流量包括生活污水量和工业废水量。综合生活污水设计流量 居住区生活污水 公共建筑生活污水 工业企业生活污水及淋浴污水 工业废水设计流量 3.2.2 污水设计流量确定地下水位高时,考虑入渗地下水量 一、综合生活污水设计流量计算 QKKNnQZZd360024式中:Qd综合生活污水设计流量,L/s;n综合生活污水量标准(L/(d.人)),按给 水定额80%90%确定;N设计人口数,按规划部门根据统计资料提供 的参数选用;KZ总变化系数,是最大日最大时污水量与平 均日平均时污水量的比值 3.2.2 污水设

3、计流量确定平均日污水量最大日污水量dk最大日平均时污水量最大日最大时污水量hk1、综合生活用水量标准:附录3-2综合生活用水量定额2、设计人口数:指排水系统设计期限终期的人口数。在规划设计时以总人口密度考虑,技术设计时以街坊人口密度考虑。3、总变化系数及其确定(1)日变化系数:(2)时变化系数:3.2.2 污水设计流量确定平均日最大日平均日平均时最大日平均时平均日平均时最大日平均时最大日平均时最大日最大时平均日平均时污水量最大日最大时污水量hhzkkk24244、kz的计算(2种)(1)利用经验公式:(2)P250表5-1 11.07.2Qkz(3)总变化系数:Q-L/sKZ=Kd Kh3.2

4、.2 污水设计流量确定生活污水量总变化系数污水平均日流量(L/s)总变化系数(KZ)52.3152.0401.8701.71001.62001.55001.410001.3(3)注意事项:*当污水平均流量5L/s时Kz=2.3*当污水平均流量1000L/s时 Kz=1.3*公式和表只适用于生活居住区,公共场所和工厂不适用3.2.2 污水设计流量确定二、工业企业生活污水及淋浴污水量计算 3600360022112221111DCDCTKBAKBAQm式中:Qm1工业企业生活污水及淋浴污水设计流量,L/s;A1一般车间最大班职工人数,人;A2热车间最大班职工人数,人;B1一般车间职工生活污水量标准

5、,为25(L/(人.班);B2热车间职工生活污水量标准,为35(L/(人.班);K1一般车间生活污水量时变化系数,以3.0计;K2热车间生活污水量时变化系数,以2.5计;C1一般车间最大班使用淋浴的职工人数,人;C2热车间最大班使用淋浴的职工人数,人;D1一般车间的淋浴污水量标准,为40(L/(人.班);D2热车间的淋浴污水量标准,为60(L/(人.班);T每班工作时数,h。3.2.2 污水设计流量确定三、工业废水设计流量计算 TKMmQZm36002式中:Qm2工业废水设计流量,L/s;m生产过程中每单位产品的废水量标准,L/单位产品;M产品的平均日产量;T每日生产时数;KZ总变化系数,与工业企业性质有关。3.2.2 污水设计流量确定Qdr=Qd+Qm1+Qm2+Q渗 Q渗指地下水渗入量,宜根据测定资料确定,一般按单位管长和管径的入渗地下水量确定。也可按平均日综合污水和工业废水总量的10%-15%计。四、污水设计流量3.2.2 污水设计流量确定*说明:1、居住区生活污水平均流量可以累加,但设计流量不可以累加。2、不同种类的设计流量可以累加 3、kz公式和表只适用于生活居住区,公共场所和工厂不适用 4、工业废水kz可参考其他地区同类工厂,或参考相近行业确定 3.2.2 污水设计流量确定
