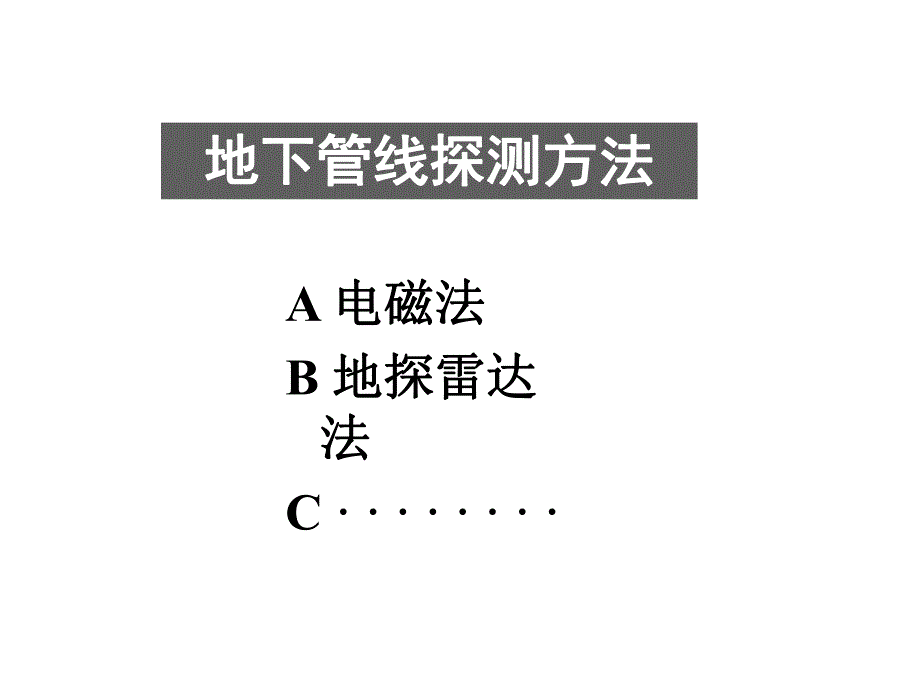

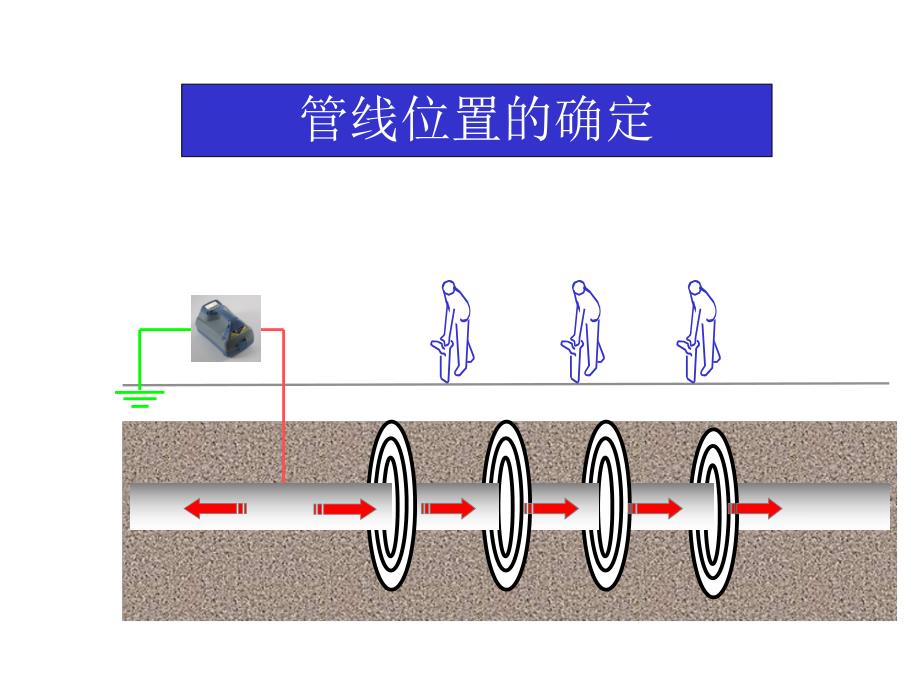

1、地下管线定位技术地下管线定位技术 及仪器应用及仪器应用地下管线探测方法地下管线探测方法A 电磁法电磁法B 地探雷达地探雷达法法C 管线位置的确定电磁法工作方式电磁法工作方式 直连法直连法 感应法感应法 夹钳法夹钳法发射方式发射方式定位方式定位方式 极大法极大法 极小法极小法 直读法直读法 70%70%法法感应法（续）感应法（续）发射机正下方且与发射机方向一发射机正下方且与发射机方向一至的管线的信号最大，所以施加至的管线的信号最大，所以施加信号之前知道管线的准确位置和信号之前知道管线的准确位置和走向是非常重要的。走向是非常重要的。侧放发射机可以使其正侧放发射机可以使其正下方的管线的信号最小。下方
2、的管线的信号最小。这样可以在管线密集的情况这样可以在管线密集的情况下更好地识别管线。下更好地识别管线。感应法（续）感应法（续）不要在离发射机不要在离发射机10米以内使用接收机米以内使用接收机。在这个离以内接收机可能接在这个离以内接收机可能接收到直接从发射机发射出来收到直接从发射机发射出来的信号（一次场）。的信号（一次场）。将接收机指向发射机，如果响应增大，将接收机指向发射机，如果响应增大，减小输出功率或者远离发射机。如果减小输出功率或者远离发射机。如果响应减小，则表示接收到的是地下管响应减小，则表示接收到的是地下管线的信号。线的信号。夹钳法夹钳法夹钳法是给电缆施加信号的一种很方便的方法。夹钳法
3、是给电缆施加信号的一种很方便的方法。连接好夹钳后打开发射机电连接好夹钳后打开发射机电源。电缆的两边必需接地。源。电缆的两边必需接地。不要在没有绝缘的带不要在没有绝缘的带电导体上使用夹钳法。电导体上使用夹钳法。被夹上的电缆信号最强。被夹上的电缆信号最强。夹钳法夹钳法(续续)给金属管道使用夹钳法给金属管道使用夹钳法要注意绝缘法兰。要注意绝缘法兰。夹钳法用感应的原理得到与直夹钳法用感应的原理得到与直连相近的效果，而不需要与管连相近的效果，而不需要与管线电性接触。线电性接触。直连法电流测量直连法电流测量测量并对比各管线的电流大测量并对比各管线的电流大小，使我们能找出正确的管小，使我们能找出正确的管线。
4、线。管线上的电流会随着离发射机的距管线上的电流会随着离发射机的距离衰减。衰减率由管线类型和土壤离衰减。衰减率由管线类型和土壤状况决定。状况决定。电流测量电流测量电流测量的优势：电流测量的优势：管线密集区域识别上目标管线。管线密集区域识别上目标管线。提供管线绝缘情况的资料。提供管线绝缘情况的资料。在管线密集区域用峰值响应识在管线密集区域用峰值响应识别目标管线可能出现错误。别目标管线可能出现错误。电流方向电流方向管线密集区域识别上目标管线的有管线密集区域识别上目标管线的有效方法。效方法。用直连法施加信号。电流向离用直连法施加信号。电流向离开发射机的方向流动。开发射机的方向流动。有些信号会流（感应）
5、到邻近的管线上。有些信号会流（感应）到邻近的管线上。通过对比接收机上的箭头的方向就可以通过对比接收机上的箭头的方向就可以识别出目标管线。识别出目标管线。A型架测破损点的原理区分管线与电缆探测区分管线与电缆探测无源信号无源信号1.电力信号电力信号 50/60Hz2.无线电信号无线电信号 14-26 kHz管线走向管线走向确定管线位置后转动接收机，注意确定管线位置后转动接收机，注意观察读数的变化。观察读数的变化。机身面与管线走向垂直时读数最大，机身面与管线走向垂直时读数最大，平行时读数最小。平行时读数最小。管线探测管线探测管线追踪管线追踪用峰值法找到管线的位置，转动接收用峰值法找到管线的位置，转动
6、接收机以确定管线的走向，把接收机调到机以确定管线的走向，把接收机调到谷值法，沿着管线走动并左右摆动接谷值法，沿着管线走动并左右摆动接收机。追踪过程中不时地调回峰值模收机。追踪过程中不时地调回峰值模式进行确认。式进行确认。如果响应突然下降，停下来，如果响应突然下降，停下来，调高灵敏度，以下降点为中心，调高灵敏度，以下降点为中心，沿半径为两步的圆弧走动。沿半径为两步的圆弧走动。管线探测（续）管线探测（续）管线可能改变了方向。管线可能改变了方向。也可能是深度增大了。也可能是深度增大了。调高增益。调高增益。管线探测（续）管线探测（续）可能有三通。可能有三通。如果信号完全消失，可能到如果信号完全消失，可
7、能到了管线的终点。了管线的终点。如果信号变得模糊，而且散如果信号变得模糊，而且散布范围大，管线可能进入了布范围大，管线可能进入了钢筋网，将接收机提高钢筋网，将接收机提高50cm并减小增益，继续追踪。并减小增益，继续追踪。频率频率识别单根管线的能力识别单根管线的能力频率越高，信号越容易感应到邻近管线。频率越高，信号越容易感应到邻近管线。极大值法(峰值法)极小值法(谷值法)测深方法直读法直读法120 cm测深方法70%法法 90 63 100%70%X H H=X RD系列产品RD8000RD8000PXL RD8000PXLBRD8000PDL RD8000PDLBRD7000RD7000SL-
8、建筑行业RD7000DL-水行业RD7000TL-通信行业RD7000PL-电力行业RD8000RD8000地下管线探测仪地下管线探测仪RD7000 和RD8000 系列产品不但具有RD4000 的所有功能和优点，还增加了很多很多其它功能和优点RD7000 和 RD8000 采用了完全不同的新技术平台；三十多年的研发结晶、五十多项专利使之成为当今最强大的管线探测仪。我们所使用的技术是“Centros“顾客需要什么样的管线仪顾客需要什么样的管线仪?更轻 屏显更清楚，尤其在强光下 使用简单操作直观 结实、防水 使用电池少、电池寿命长 工作可靠；数据重复性好、定位准确 快速定位 快速响应 可在多种环
9、境状况下使用 探测数据可通过BlueTooth同其它数据整合产品特点 基于人机工程学的造型设计基于人机工程学的造型设计 轻:1.87kg -28%使用电池少;2 D-cells 使用寿命长：IP55防水指标 全新外形设计 完全平衡的设计 超大屏显，即使在阳光直射下，显示清楚 罗盘 集成于显示屏，显示管线方向，使操作人员将管线仪放在正确的位置上，进行准确测量。当管线仪放在管线的正上方，并和管线成直角时，才显示深度，由此避免测量误差。峰值/距离箭头 使用复杂的峰值和谷值天线组合，从而进行箭头指示定位。箭头的长度显示距管线的距离。声音指示管线仪在管线的哪一侧。RD8000PXL电力电力/无线电无线电
10、7 种主动频率种主动频率 -LF,8K,33K,65K,83K,131K,200K.3 种探棒频率种探棒频率-512,8K,33K峰值峰值/谷值模式谷值模式单天线模式单天线模式Centros 中央处理器中央处理器Compass 罗盘罗盘TruDepth真深真深峰值峰值/距离箭头距离箭头eCAL网上标定网上标定 RD8000PDL电力电力/无线电无线电24 种主动频率种主动频率 ELF,440,560,570,577,LF,680,760,800,8K,9.8K,33K,65K,83K,131K,200K CD pairs;220,256,280,285,320,340,380,4003 种探棒
11、频率种探棒频率-512,8K,33K峰值峰值/谷值模式谷值模式单天线模式单天线模式故障定位故障定位;CD 和和 8K电流方向电流方向(CD)Centros中央处理器中央处理器Compass罗盘罗盘TrudepthTM真深真深峰值峰值/距离箭头距离箭头电力模式下深度显示电力模式下深度显示eCAL网上标定网上标定RD8000PXLB 和和 RD8000PDLBiLOC 遥控可选:蓝牙连接接收机和发射机*Sidestep 边频微调Sidestepauto 自动边频微调定制频率选择自动频率模式（镜像）耗电管理远程休眠报警*发射机需要启动 iLOCRD7000RD7000 特点特点基于人机工程学的设计轻
12、:1.87kg -28%耗电低:2 D-cells 防水IP55美观的曲线外型设计清楚的显示屏用户设置可选50/60Hz可选公制/英制可选语言可选频率和功能设置 关机时，保存所有设置用户特点用户特点Centros 中央处理器峰值箭头TruDepth真实深度被动规避StrikeAlert穿透报警eCAL 网上标定专用型号特点动态过载保护电力模式下显示深度RD7000SL电力/无线电主动频率 8kHz,33kHz,65kHz,83kHzCentros 中央处理器TruDepth 真深度峰值/距离箭头StrikeAlert 穿透报警eCAL 网上标定 RD7000DL电力/无线电主动频率-LF,8k
13、Hz,33kHz探棒频率-512Hz,8kHz,33kHzCentros 中央处理器TruDepth 真深度峰值/距离箭头StrikeAlert 穿透报警eCAL 网上标定 RD7000TL电力/无线电模式主动频率-LF,33kHz,65kHz,131kHz,200kHz探棒频率-33kHz8K 故障定位谷值模式Centros 中央处理器TruDepth 真深度峰值/距离箭头StrikeAlert 穿透报警eCAL 网上标定 RD7000PL电力/无线电模式主动频率-LF,8kHz,33kHz,65kHz探棒频率-33kHz8K 故障定位谷值模式Centros 中央处理器TruDepth 真深
14、度峰值/距离箭头StrikeAlert 穿透报警动态过载保护电力模式下深度显示eCAL 网上标定Centros发射机发射机 Tx-1,Tx-3，Tx-10 采用统一平台1,3，10 瓦新造型 -更轻、附件盒、电池方向、显示屏 宽频带内，功能显著 -恒定电流 0.5A 操作简单 24 预设主动频率，8个感应频率 -根据接收机型号而定 结构重量：2.8kg,比 T10 轻36%8 节D-cell 电池盒(代替 12 D-cells)附件盒(地钳、直连线、接地线)插拔式附件 (使用雷迪所有附件)显眼的标签12V 汽车充电器/电源充电器/绝缘 触摸防水键盘高对比度LCD 显示频环境光线触发背景灯 1.
15、硬箱硬箱2.软包软包3.拉杆包拉杆包适用于水行业的仪器适用于水行业的仪器-RD8000 重量更轻，更省电，结构更合理 罗盘功能 直读真实深度 峰值箭头探地雷达简介探地雷达简介 地质雷达（地质雷达（Geological Radar）又称探地雷达（）又称探地雷达（Ground Penetrating Radar），与对空雷达在原理上十分相似，是基于），与对空雷达在原理上十分相似，是基于地下介质的电性差异，向地下发射高频电磁波，并接收地下介地下介质的电性差异，向地下发射高频电磁波，并接收地下介质反射的电磁波进行处理、分析、解释的一项工程物探技术。质反射的电磁波进行处理、分析、解释的一项工程物探技术。
16、其工作过程是由置于地面的发射天线送入地下一高频电磁脉冲其工作过程是由置于地面的发射天线送入地下一高频电磁脉冲波（主频为数十兆赫至数千兆赫），当其在地下传播过程中遇波（主频为数十兆赫至数千兆赫），当其在地下传播过程中遇到不同的目标体（管线、空洞、裂缝、岩土体、溶洞等）的电到不同的目标体（管线、空洞、裂缝、岩土体、溶洞等）的电性介面时，就有部分电磁能量被反射折向地面，被接收天线所性介面时，就有部分电磁能量被反射折向地面，被接收天线所接收并由主机记录，得到从发射经地下目标体界面反射回到接接收并由主机记录，得到从发射经地下目标体界面反射回到接收天线的双程走时收天线的双程走时t。当地下介质的波速已知时，可根据测到的。当地下介质的波速已知时，可根据测到的精确精确t值求得目标体的位置和埋深。这样，可对各测点进行快速值求得目标体的位置和埋深。这样，可对各测点进行快速连续的探测，并根据反射波组的波形与强度特征，通过数据处连续的探测，并根据反射波组的波形与强度特征，通过数据处理得到地质雷达剖面图象。而通过多条测线的探测，则可了解理得到地质雷达剖面图象。而通过多条测线的探测，则可了解现场目标体平面分布情况。
