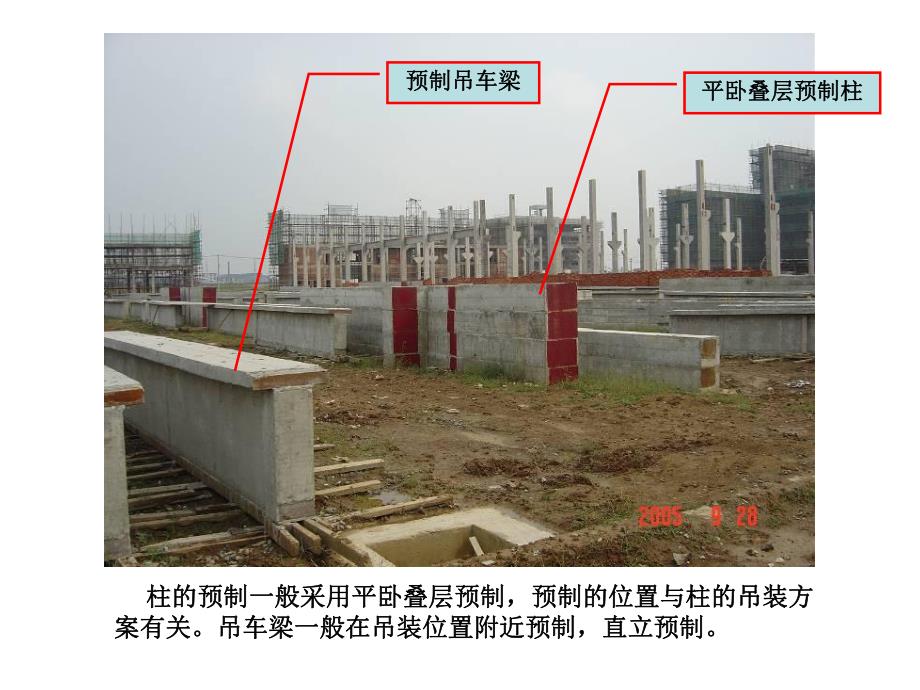

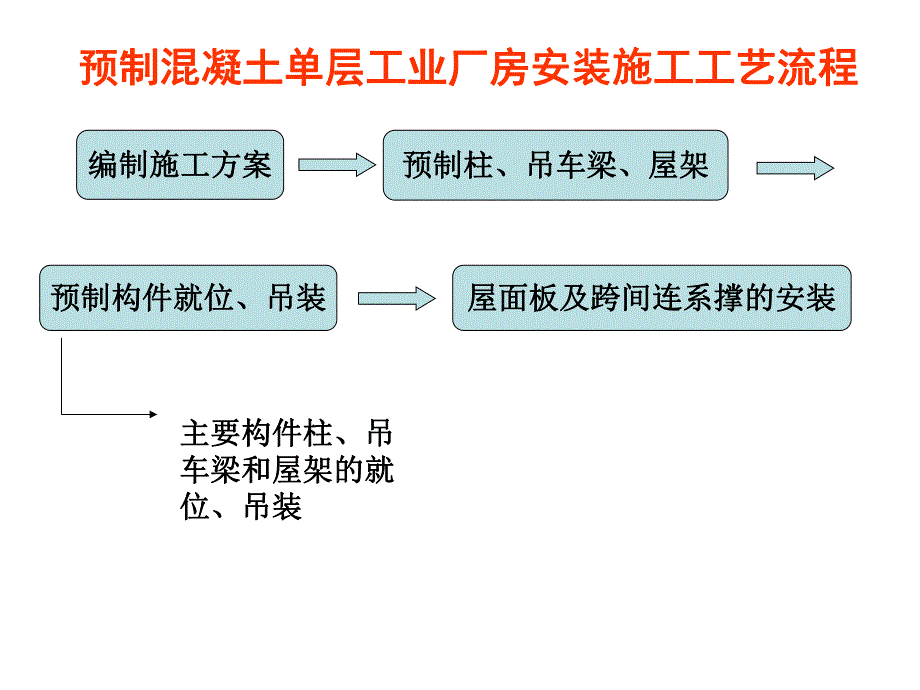

1、 8 结构安装工程编制施工方案编制施工方案预制柱、吊车梁、屋架预制柱、吊车梁、屋架预制构件就位、吊装预制构件就位、吊装屋面板及跨间连系撑的安装屋面板及跨间连系撑的安装主要构件柱、吊主要构件柱、吊车梁和屋架的就车梁和屋架的就位、吊装位、吊装预制混凝土单层工业厂房安装施工工艺流程预制混凝土单层工业厂房安装施工工艺流程 柱的预制一般采用平卧叠层预制，预制的位置与柱的吊装方柱的预制一般采用平卧叠层预制，预制的位置与柱的吊装方案有关。吊车梁一般在吊装位置附近预制，直立预制。案有关。吊车梁一般在吊装位置附近预制，直立预制。平卧叠层预制柱平卧叠层预制柱预制吊车梁预制吊车梁 屋架属大型预制构件，其预制位置由安
2、装施工方案决定，特别与吊机屋架属大型预制构件，其预制位置由安装施工方案决定，特别与吊机的就位和吊装行走路线和停机位置有关。一般屋架也采用平卧叠层浇筑的就位和吊装行走路线和停机位置有关。一般屋架也采用平卧叠层浇筑预制。预制。平卧叠层预制屋架平卧叠层预制屋架 预制屋架时，屋架下弦预应力孔道的留设可采用钢管抽芯预制屋架时，屋架下弦预应力孔道的留设可采用钢管抽芯成型。在跨中留设套管，将两抽芯钢管连接在一起，混凝土浇成型。在跨中留设套管，将两抽芯钢管连接在一起，混凝土浇筑时及浇筑后，定时转动钢管至混凝土达终凝强度并不塌孔后筑时及浇筑后，定时转动钢管至混凝土达终凝强度并不塌孔后将钢管抽出。将钢管抽出。连接
3、套管连接套管抽芯钢管抽芯钢管 屋架预制位置及方向应根据就位和吊装方法决定。屋架预制位置及方向应根据就位和吊装方法决定。叠层平卧预制屋架的预应力张拉采用由上而下的逐层超张叠层平卧预制屋架的预应力张拉采用由上而下的逐层超张拉程序。预制时应注意减小叠层面间摩擦力。拉程序。预制时应注意减小叠层面间摩擦力。固定端的挤压锚固定端的挤压锚 张拉端的夹片锚张拉端的夹片锚 屋架的就位可采用纵向就位和斜向就位，这与屋架吊装方屋架的就位可采用纵向就位和斜向就位，这与屋架吊装方案有关。案有关。屋架纵向就位屋架纵向就位 为提高吊装效率，屋面板可采用叠吊，图为两块屋面板的叠吊。为提高吊装效率，屋面板可采用叠吊，图为两块屋
4、面板的叠吊。屋面板吊装屋面板吊装 预制混凝土构件单层工业厂房吊装时，一般先吊装预制柱，预制混凝土构件单层工业厂房吊装时，一般先吊装预制柱，可同步吊装吊车梁。吊装屋架时必须同步安装必要的屋架间连系可同步吊装吊车梁。吊装屋架时必须同步安装必要的屋架间连系撑，形成必要的稳定区格。撑，形成必要的稳定区格。厂房端部屋架间跨厂房端部屋架间跨中竖向连系桁架中竖向连系桁架 下弦系杆下弦系杆 屋架间水平剪刀撑屋架间水平剪刀撑 屋架间端部竖向连屋架间端部竖向连系桁架系桁架 大型屋面板的安装应注意对称，防止屋架承受偏心荷载，引起非大型屋面板的安装应注意对称，防止屋架承受偏心荷载，引起非对称荷载下的坍塌。对称荷载下的
5、坍塌。屋面板对称安装屋面板对称安装 预制混凝土装配式框架结构的安装预制混凝土装配式框架结构的安装 预制装配框架的楼面一般可采用叠合板形式。预制预应预制装配框架的楼面一般可采用叠合板形式。预制预应力混凝土薄板一般采用在工厂内长线台座上生产，用高强力混凝土薄板一般采用在工厂内长线台座上生产，用高强钢丝作为预应力钢丝，板厚一般在钢丝作为预应力钢丝，板厚一般在50mm左右。左右。运至施工现场的预制预应力混凝土薄板。运至施工现场的预制预应力混凝土薄板。将工厂预制的先张法预应力梁安装在钢管支架上。将工厂预制的先张法预应力梁安装在钢管支架上。将预制的预应力混凝土薄板吊装到预制梁之间。将预制的预应力混凝土薄板
6、吊装到预制梁之间。用预制的预应力混凝土薄板作为永久性模板，梁柱节点处的用预制的预应力混凝土薄板作为永久性模板，梁柱节点处的混凝土现场浇筑，形成现浇节点，有利于抗震。混凝土现场浇筑，形成现浇节点，有利于抗震。预制框架柱的吊装。预制框架柱的吊装。预制框架柱和预制框架梁的现浇节点钢筋构造。预制框架柱和预制框架梁的现浇节点钢筋构造。绑扎预制薄板板面的钢筋，浇筑叠合板的板面混凝土，绑扎预制薄板板面的钢筋，浇筑叠合板的板面混凝土，形成叠合楼面结构。形成叠合楼面结构。施工完成预制混凝土柱、梁和薄板构件，现浇叠合楼板的施工完成预制混凝土柱、梁和薄板构件，现浇叠合楼板的装配式框架结构。装配式框架结构。采用长线台
7、座生产的粮仓屋盖先张法预应力混凝土拱板。采用长线台座生产的粮仓屋盖先张法预应力混凝土拱板。采用双机台吊采用双机台吊21m跨度的预制预应力混凝土拱板。跨度的预制预应力混凝土拱板。采用桅杆（也称扒杆）吊装大跨轻钢厂房的钢梁。采用桅杆（也称扒杆）吊装大跨轻钢厂房的钢梁。广州外语外贸大学的体育场钢屋盖工程中高度为广州外语外贸大学的体育场钢屋盖工程中高度为45m重重48t的张的张力撑钢桅杆采用了力撑钢桅杆采用了250t履带吊主吊，履带吊主吊，50t汽车吊溜尾辅吊的方法吊装。汽车吊溜尾辅吊的方法吊装。南京奥体中心体育场工程采用南京奥体中心体育场工程采用600t履带吊吊装跨度为履带吊吊装跨度为360m钢大拱的节段。钢大拱的节段。工地施工的塔吊倒塌事故多发，应引起重视。图为在南京一工地施工的塔吊倒塌事故多发，应引起重视。图为在南京一大学城工地浇筑混凝土过程中发生了塔吊倒塌，造成延误工期和大学城工地浇筑混凝土过程中发生了塔吊倒塌，造成延误工期和经济损失。经济损失。
