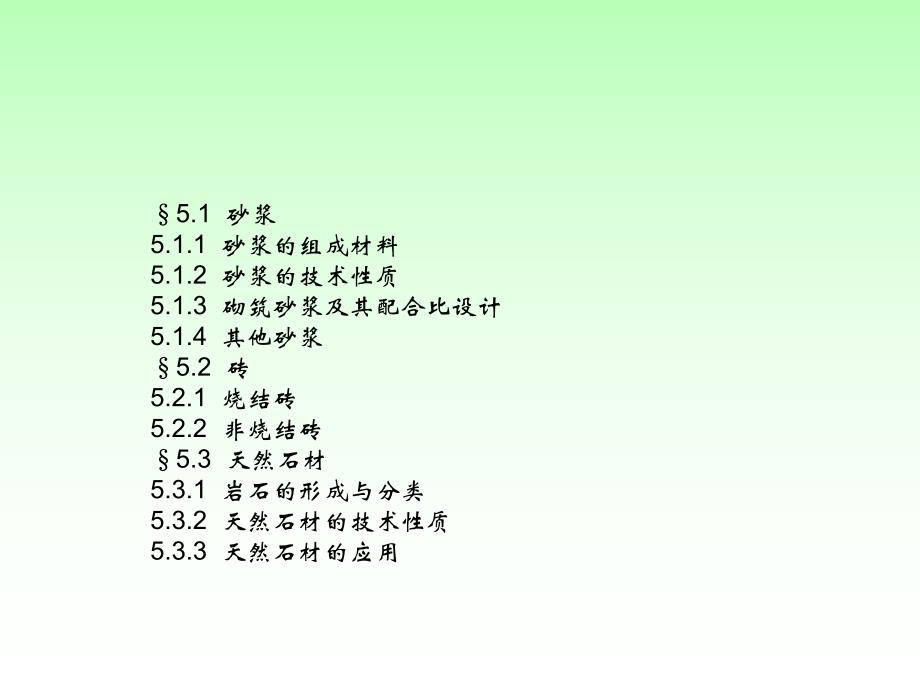

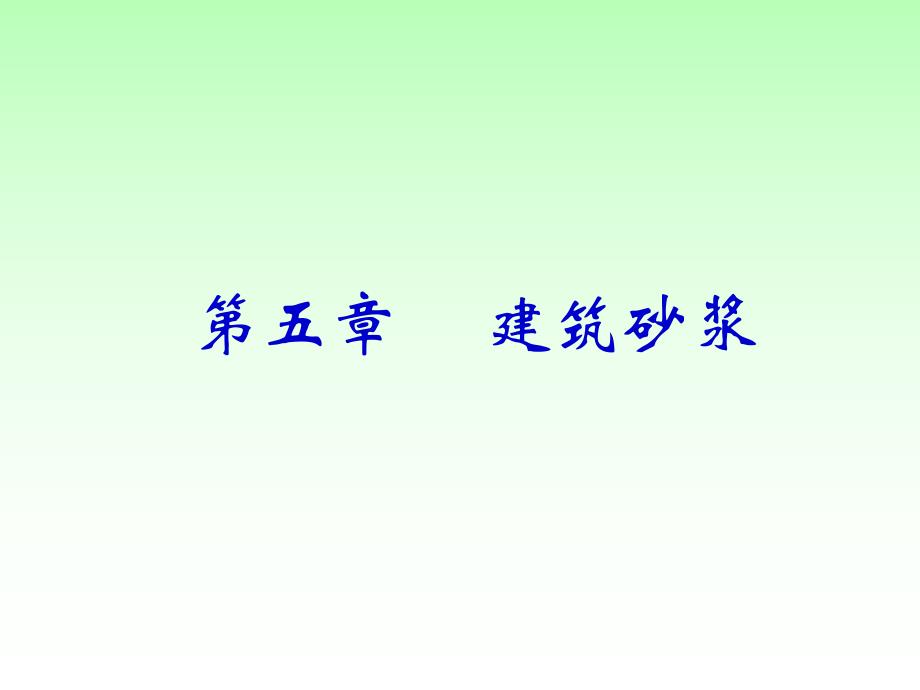

1、第五章 建筑砂浆 5.1 砂浆5.1.1 砂浆的组成材料5.1.2 砂浆的技术性质5.1.3 砌筑砂浆及其配合比设计5.1.4 其他砂浆5.2 砖5.2.1 烧结砖5.2.2 非烧结砖5.3 天然石材5.3.1 岩石的形成与分类5.3.2 天然石材的技术性质5.3.3 天然石材的应用十七孔桥十七孔桥芦沟桥玉带桥河北赵州石桥v建于1300多年前（桥长约51m，净跨37m）v建造该桥的石材为青白色石灰岩v比意大利人建石拱桥晚400多年,但在主拱肋与桥面间设计“敞肩拱”，比外国早了1200多年v敞肩拱不仅减轻自重、节省材料、减轻桥基负担，使桥台轻巧，且位移很小，地基下沉甚微，且拱圈内应力很小，是至今
2、位移和沉陷微小且不坠的重要原因之一；v该桥拱轴线和恒载压力线甚接近，拱圈各横截面只受压力或微小拉力。该二线重合道理，到现代才认识。万里长城v总长度大约有十万里以上！v所用建筑材料：土、石、木料、砖、石灰v关外有关、城外有城，其材料运输量之浩大、工程之艰巨世所罕见。体现我国古代建筑工程的高度成就，表现我国古代劳动人民的聪明才智。三问？v砌体与砌体材料的基本概念；(What?)v砌体材料应具备哪些基本性质；(Which?)v如何根据土木工程应用选择砌体材料。(How?)本章学习内容v掌握砌筑砂浆的性质、组成、检测方法及其配比设计方法。v熟悉抹面砂浆的主要品种性能要求及其配制方法。v掌握砌体墙砖(包
3、括各种烧结砖及蒸养砖)的性质和应用特点。v掌握各种砌块(包括混凝土及加气混凝土砌块)。v了解石材的材质、结构、性能与应用概 述 v砌体结构：砌筑砂浆砌体材料v砌筑砂浆：由胶凝材料、水和细骨料按适当比例配制而成的一种细骨料混凝土。作用：胶结、防护、垫层等粘结功能和装饰功能。种类：功能上：砌筑、抹面、防水、耐酸、保温、吸声等。第一节 砂浆的组成材料 v胶凝材料及掺合料 水泥：普通水泥、矿渣水泥、火山灰水泥、粉煤灰水泥，特种水泥（膨胀水泥、白水泥）。石灰：生石灰、熟石灰、生石灰粉，不得使用脱水不得使用脱水硬化的石灰！硬化的石灰！粉煤灰：其他胶凝材料：水玻璃、有机树脂、硫磺、石膏等。v 砂 符合混凝土
4、用砂的要求，不同点在于砂的细度，最大粒径应小于砂浆层厚度的1/41/5。与混凝土相比，砂浆中没有粗骨料！v外加剂 为了改善砂浆性能，还需要加入外加剂：微沫剂 也称砂浆塑化剂，能在砂桨中形成大量微小、高度分散、不破灭的气泡，增大流动性，减少石灰用量和水泥用量。如松香皂类。保水剂 减少砂浆泌水、防止离析，改善和易性等，如甲基纤维素、硅藻土等。第二节 砌筑砂浆 用于砌体砌筑用砂浆，起到粘结砖或砌块或石块、构筑砌体、传递荷载的作用。一、砌筑砂浆的组成材料v胶结材料五大品种水泥，强度等级不宜大于32.5。v细集料砂，砌筑砂浆宜选中砂，毛石砌体宜选粗砂。v掺加料石灰、粘土和粉煤灰，配制成各种混合砂浆。目的
5、：以达到提高质量、降低成本的目的。v水拌制砂浆用水与混凝土用水相同。v外加剂最常用微沫剂，是一种松香热聚物，掺量为 水泥质量的0.005%0.010%。目的：提高和易性，节约结合料的用量。二、砂浆的技术性质（一）新拌砂浆的性质1、流动性 定义：砂浆在自重或外力作用下流动的性能评价指标：“沉入度”，单位mm，沉入度越大，流动性越大。测量方法：将受检砂浆装入标准圆锥体中，测量实心圆锥下沉的深度(mm)。影响因素：胶凝材料与掺和料种类与掺量、用水量、外加剂、砂粒粗细与级配，以及搅拌时间。下沉的深度沉入度砂浆流动性测定（一）新拌砂浆的性质2、保水性 定义：砂浆保持水份、各组成材料不易离析的能力。评价指
6、标：“分层度”，分层度愈小，砂浆的保水性愈好。测量方法：将受检砂浆测其沉入度，然后装入分层度仪中静置30min，去掉上部2/3的砂桨，测量余下砂浆的沉入度，两次沉入度的差值即为分层度（mm）。影响因素：胶凝材料、掺和料、外加剂等。（二）硬化砂浆的性质 1、砂浆的强度 定义：砂浆强度指用标准方法测得的抗压强度标准方法：标准试件尺寸70.7mm的正方体；标准养护（温度203、规定湿度：水泥混合砂浆相对湿度为60%80%，水泥砂浆和微沫砂浆相对湿度为90%以上）28d龄期的抗压强度平均值，确定强度等级。砂浆强度等级有：M20、M15、M10、M7.5、M5、M2.5等。2、砂浆强度计算公式与试配 v
7、当基底为不吸水材料时，砂浆的强度取决于水泥强度和水灰比：fm,0=A fce mc/mwBv当基底是吸水性材料时，砂浆的强度主要取决于水泥强度和水泥用量:f m,0=A fce Qc/1000+B 式中：fce=rc fce，kv试配强度与设计标准值的关系：fm,0=fm,k+1.645v砂浆强度设计标准值与设计值的关系：fm,k=fz 问题：砌筑多孔材料和密实材料用砂浆的强度公式有何不同？为什么？答：用于多孔材料砌筑的砂浆强度与水灰比无关；而用于密实材料砌筑用砂浆的强度与水灰比有关。因为多孔材料吸水性大，砂浆与多孔材料表面接触时，材料表面很快吸水，使砂浆中的水灰比很快发生变化。（二）硬化砂浆
8、的性质2、粘结力 砂浆的粘结力随着其抗压强度的增大而增大。3、变形 砂浆在荷载或温度、湿度条件变化时，容易变形。变形与砂浆的组成有关。二、砂浆的配合比设计（1）计算砌筑砂浆配制强度（fm,0）fm,0=f2+0.645式中：fm,0砂浆的配制强度，精确至0.1MPa；f2砂浆设计强度等级(即砂浆抗压强度平均值)；砂浆现场强度标准差，精确至0.01MPa。二、砂浆的配合比设计 对于吸水性基底的砂浆配合比设计步骤：1、确定试配强度：fm,0=f2+0.645式中：fm,0砂浆的配制强度，精确至0.1MPa；f2砂浆设计强度等级(即砂浆抗压强度平均值)；砂浆现场强度标准差，精确至0.01MPa。二、
9、砂浆的配合比设计2、确定水泥用量：每立方米的水泥用量为 Qc=1000（fm,0 B）/A fce (A=3.03，B=-15.09)当计算值小于200kg/m3时，取200kg/m3计。3、确定掺和料（石灰膏、粘土膏）用量：QD=QA Qc 砂浆中胶结材料总量应在300350kg/m3 以内。4、确定砂用量：含水率小于0.5的干砂配制1 m3砂浆需1 m3砂，即：Qs=1 s,05、选择用水量：吸水性基底，砂浆的用水量可以根据试拌达到砂浆的稠度要求来确定。二、砂浆的配合比设计6、计算配合比质量配合比：水泥:石灰膏:砂=1:(QD/Qc):(Qs/Qc)体积配合比：水泥:石灰膏:砂=(Qc/c
10、,0):(QD/D,0):(Qs/s,0)7、试拌调整 计算得到的配合比在实验室应达到和易性的要求，如达不到要求，可通过改变水泥或掺和料用量来调整。第三节 抹面砂浆v凡涂抹在建筑物或构件表面的砂浆统称为抹面砂浆。v种类：普通抹面砂浆 饰面砂浆 防水砂浆 其它特种砂浆(绝热、耐酸、防辐射等)。问题：v如何配制防水砂浆，在技术性能方面有哪些要求？v如何配置绝热砂浆，它们有何性能特点？v如何防止抹面砂浆表面开裂？第四节砌 墙 砖 砌墙砖是指采用少量粘土、工业废料或其它地方性资源为主要原料，以不同工艺制成的、用于砌筑的墙用砖。分分 类类v按照断面结构 砌墙砖有普通砖和空心砖两大类:孔洞率小于25%或没
11、有孔洞的为普通砖或实心砖；空洞率大于25%的为空心砖。v按材质和工艺 砌墙砖有烧结砖和非烧结砖(包括蒸养或蒸压砖)，如：烧结砖：烧结粘土砖、烧结粉煤灰砖、烧结煤矸石砖、烧结页岩砖等；非烧结砖：灰砂砖、粉煤灰砖和煤渣砖等。注：空洞率指砖的空洞与凹槽体积总和与外廓尺寸算出的体积比的百分率。一、烧结多孔砖v烧结多孔砖外观为大面有贯穿孔或盲孔的直角六面体，所含孔多而小，孔洞轴向垂直于受压面。v原料：粘土、页岩、煤矸石、粉煤灰；v外形：直角六面体，尺寸如表：代号长(mm)宽(mm)高(mm)a290190(140)90b240180(175)115(3140)(7585)1522手抓孔非圆孔内切圆直径圆
12、孔直径多孔砖的孔洞尺寸（mm)烧结多孔砖强度等级强度等级抗压强度/MPa 抗折荷重/kN 平均值单块最小值 平均值单块最小值 3030.022.013.59.02525.018.011.57.52020.014.09.56.01515.010.07.54.51010.06.55.03.01.57.54.54.52.0烧结多孔砖的其他性能 导热系数 吸水率 抗冻性0.424W/mK 25%15次冻融循环二、烧结空心砖v烧结空心砖是以黏土、页岩、煤矸石等为主要原料，经焙烧而成的。v烧结空心砖为端面有孔洞的直角六面体，孔大而少，孔洞为矩形条孔或其他孔形，平行于大面和条面，在与砂浆的接合面上应设有增加
13、结合力的深度1mm以上的凹线槽。肋壁烧结空心砖v尺寸规格：长度：290、190、140、90mm；宽度：240、180（175）、115mm；v砖的壁厚应大于10mm，肋厚应大于7mm，孔洞率大于或等于35%。v表观密度：800、900、1100；v强度等级：5.0、3.0、2.0；v用途：主要用于非承重隔墙。烧结空心砖自重较轻，强度不高，因而多用作非承重墙，如多层建筑内隔墙或框架结构的填充墙等。0.91.61.42.02.01.42.22.23.03.02.33.43.75.05.0单块最小值 平均值单块最小值 平均值条面抗压强度/MPa 大面抗压强度/MPa 强度等级烧结空心砖强度等级三、
14、蒸压(养)砖v蒸压(养)砖是一种硅酸盐制品，它以石灰及硅质原料为主，在水热合成条件下产生强度，其内部的胶凝物质基本上是水化硅酸盐类矿物。v原料：石灰、天然砂、粉煤灰、煤矸石、炉渣；v生产工艺：将石灰与硅原料加水拌合，压制成坯，然后送入蒸养或蒸压，进行水热合成；v主要产品有：灰砂砖、粉煤灰砖、炉渣砖。v强度等级：25、20、15、10、7.5；v用途；可用于承重墙。蒸压灰砂砖浸入蒸压釜蒸养蒸压灰砂砖的强度等级 强度等级抗 压 强 度/MPa 抗 折 强 度/MPa 平均值 单块最小值 平均值单块最小值 MU2525.020.05.04.0MU2020.016.04.03.2MU1515.012.
15、03.32.6MU1010.08.02.52.0蒸压灰砂砖的抗冻性指标 强度等级抗压强度平均值 （MPa）单块砖的干质量损失（%）MU2520.02.0MU2016.0MU1512.0MU108.0 非烧结多孔砖蒸压灰砂砖的建筑的基本特性 v排气好：灰砂砖吸排气的能力可使湿度获得平衡，从而保证了居室环境的卫生和清新的室内空气；v隔热：采用空心墙或空心砌块比采用灰砂实心砖的隔热性能好，隔热与隔冷同样有效。v隔音：高度压缩保证了最佳地隔绝各种声音干扰的性能。v高抗压强度：使灰砂砖可用作多层建筑的承重砌体。v形状与尺寸稳定 尺寸精密使得灰砂砖专用做面砖时能够保持均匀的外观尺寸。粉煤灰砖v粉煤灰砖是以
