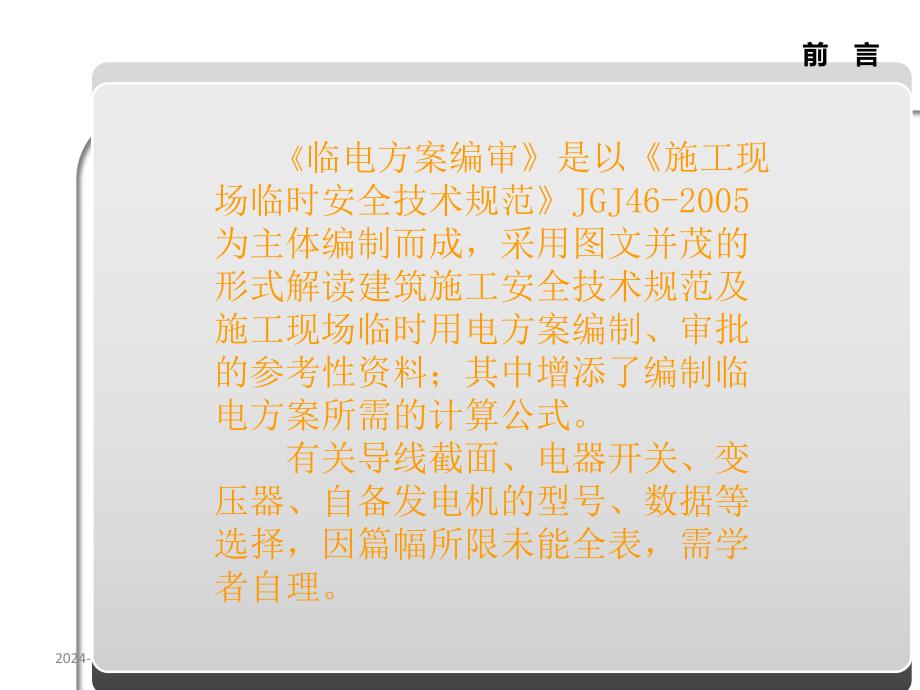

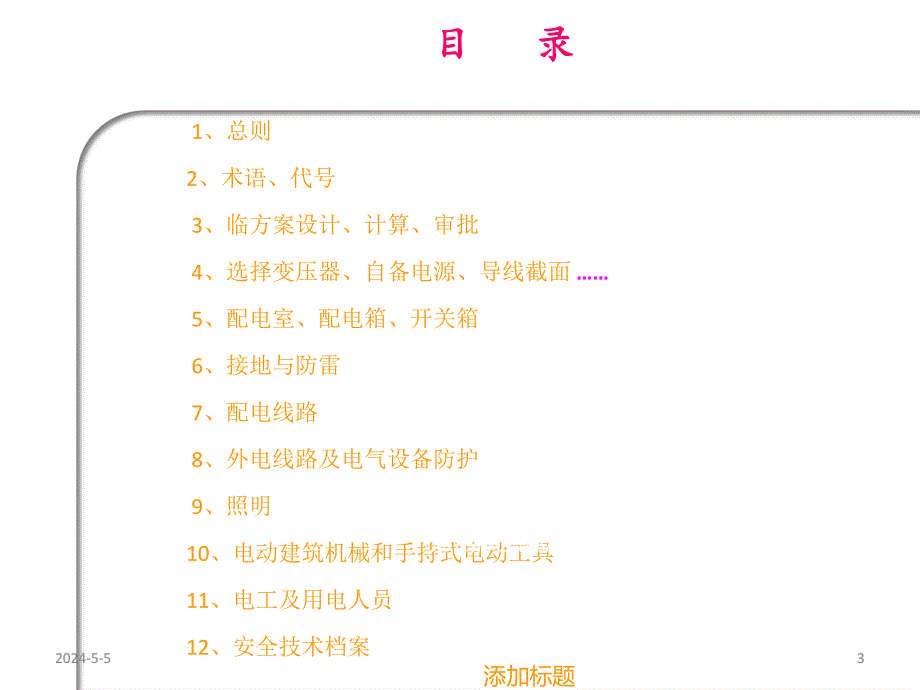

1、2024-5-51临电方案编审 2024-5-52前言 临电方案编审是以施工现场临时安全技术规范JGJ46-2005为主体编制而成，采用图文并茂的形式解读建筑施工安全技术规范及施工现场临时用电方案编制、审批的参考性资料；其中增添了编制临电方案所需的计算公式。有关导线截面、电器开关、变压器、自备发电机的型号、数据等选择，因篇幅所限未能全表，需学者自理。2024-5-53目目 录录点击 1、总则2、术语、代号 3、临方案设计、计算、审批 4、选择变压器、自备电源、导线截面 5、配电室、配电箱、开关箱 6、接地与防雷 7、配电线路 8、外电线路及电气设备防护 9、照明10、电动建筑机械和手持式电动工
2、具11、电工及用电人员 12、安全技术档案 添加标题点击添加标题点击添加标题2024-5-54 引用规范页引用规范页点击添加标题 1 总 则 1.0.1 为贯彻国家安全生产的法律和法规，保障施工现场用电安全，防止触电和电气火灾事故发生，促进建设事业发展，制定本规范。1.0.2 本规范适用于新建、改建和扩建的工业与民用建筑和市政基础设施施工现场临时用电工程中的电源中性点直接接地的220/380V三相四线制低压电力系统的设计、安装、使用、维修和拆除。1.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1 采用三级配电系统；2 采用
3、TN-S接零保护系统；3 采用二级漏电保护系统。1.0.4 施工现场临时用电，除应执行本规范的规定外，尚应符合国家现行有关强制性标准的规定。2024-5-552.1 引用术语 2.1.1 低压：交流额定电压在1 kV及以下的电压。2.1.2 高压：交流额定电压在1 kV以上的电压。2.1.3 工作接地：为电路或设备达到运行要求的接地。2.1.4 重复接地：设备接地线上一处或多处通过接地装置与大地再次连接的接地。2.1.5 接地电阻：接地装置的对地电阻。2.1.6 触电：电流流经人、动物体产生的病理生理效应。2.1.7配电箱：用作分配电力的配电装置，包括总配电箱和分配电箱，如无特指，总配电箱、分
4、配电箱合称配电箱。2.1.7 开关箱：末级配电装置的通称，亦可兼作用电设备的控制装置。2.1.8 隔离变压器：指输入绕组与输出绕组在电气上彼此隔离的变压器，用以避免偶然同时触及带电体（或电绝缘损坏而可能带电的金属部件）和大地所带来的危险。2.1.9 安全变压器：为安全特低电压电路提供电源的隔离变压器。2024-5-56 2.2 引用代号 2.2.1 DK电源隔离开关；2.2.2 H照明器；2.2.3 L1、L2、L3三相电路的三相相线；2.2.4 M电动机；2.2.5 N中性点、中性线、工作零线；2.2.6 NPE聚中性和保护两种功能的接地线，又称保护中性线；2.2.7 PE保护零线，保护线；
5、2.2.8 RCD漏电保护器，漏电断路器；2.2.9 T变压器；2.2.10 TN电源中性点直接接地时电气设备外露可导电部分通过零线接地的接零保护系统；2.2.11 TN-C工作零线与保护零线合一设置的接零保护系统；2.2.12 TN-C-S工作零线与保护零线前一部分合一，后一部分分开设置的接零保护系统；2.2.13 PN-S工作零线与保护零线分开设置的接零保护系统；2.2.14 TT电源中性点直接接地，电气设备外露可导电部分直接接地的接地保护系统，其中电气设备的接地点独立于电源中性点接地点；2.2.15 W电焊机。2024-5-57引用规范页引用规范页 3临方案设计、计算、审批 3.1 临时
6、用电安全防护措施 3.1.1 施工现场临时用电设备在5台以下和设备总容量在50kW以下者，应制定安全用电和电气防火措施。3.1.2必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。3.1.3临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。2024-5-58引用规范页引用规范页 3临方案设计、计算、审批 3.2.1 施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者，应编制用电组织设计 3.2.2 临时用电组织设计编制内容：1 现场勘测；2 确定电源
7、进线、变电所或配电室、配电装置、用电设备位置及线路走向；3 进行负荷计算；4 选择变压器；5 设计配电系统：设计配电线路，选择线（导线或电缆）截面；设计配电装置，选择电器；设计接地装置；绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图。2024-5-595台、50kW编施组 2024-5-510 3临方案设计、计算、审批 6 设计防雷装置；7 确定防护措施；8 制定安全用电措施和电气防火措施。3.2.3 临时用电工程图纸应单独绘制，临时用电工程应按图施工。3.2.4 临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织
8、编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。3.2.5 临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。引用规范页引用规范页2024-5-5112024-5-512参考公式参考公式点击添加文本点击添加文本点击添加文本添加文本3.3计算公式 3.3.1设备总需容量计算 方法一：方法一：P P=1.051.051.101.10（k k1 1PP1 1/Cos+k/Cos+k2 2PP2 2+k+k3 3PP3 3+k k4 4PP4 4）-公式(1)注：P供电设备总需要容量（KW）（相当于有功功率Pjs）P1电动
9、机额定功率（KW）P2电焊机额定功率（KW）P3室内照明容量（KW）P4室外照明容量（KW）1.051.10-用电不均匀系数。Cos电动机平均功率因数（最高为0.750.78，一般为0.650.75）2024-5-513参考用表参考用表K1、K2、K3、K4需要系数，如下表：用电名称数量需要系数备注K数值电动机310台K10.7如施工中需要电热时，应将其用电量计算进去。为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算1130台0.630台以上0.5加工厂动力设备0.5电焊机310台K20.610台以上0.5室内照明K30.8室外照明K41.02024-5-514 参考公
10、式参考公式方法二：各用电设备组的计算负荷：有功功率：Pjs1 Kx Pe 无功功率：Qjs1 Pjs1tg 视在功率：Sjs1(P2js1+Q2 s1)1/2 Pjs1/COS KxPe/COS 公式中：公式中：Pjs1-用电设备组的有功计算负荷（kw）Qjs1-用电设备组的无功计算负荷（kvar）Sjs1-用电设备组的视在计算负荷（kVA）Kx-用电设备组的需要系数 Pe-换算到Jc（铭牌暂载率）时的设备容量方法三方法三：方法四方法四：2024-5-515参考公式参考公式 总的负荷计算：PjsKxPjs1 QjsPjstg Sjs(P2 js+Q2js)1/2 公式中：Pjs-各用电设备组的
11、有功计算负荷的总和（kw）Qjs-各用电设备组的无功计算负荷的总和（kvar）Sjs-各用电设备组的视在计算负荷的总和（KVA）Kx-用电设备组的最大负荷不会同时出现的需要系数。2024-5-516参考公式参考公式 4.1、选择变压器 方法一：方法一：W变=K P/COS P=（1.051.10）（k1P1/Cos+k2P2+k3P3+k4P4）公式中：公式中：W变压器的容量（KVA）P变压器服务范围内的总用电量（KW）K功率损失系数，取1.051.1Cos功率因数，一般为0.75；根据计算所得容量，从变压器产品目录中选择。2024-5-517 4.1、选择变压器 方法二：方法二：SnSn S
12、js Sjs （一般为1.151.25 Sjs）公式中：公式中：Sn-变压器容量（KW）Sjs-各用电设备组的视在计算负荷的总和（KVA）容量100KVA的阻值 容量100KVA的阻值 参考公式参考公式2024-5-518引用规范页引用规范页 4.2、230/400V自备发电机组 4.2.1 发电机组及其控制、配电、修理室等可分开设置；在保证电气安全距离和满足防火要求情况下可合并设置。4.2.2 发电机组的排烟管道必须伸出室外。发电机组及其控制、配电室内必须配置可用于扑灭电气火灾的灭火器，严禁存放贮油桶。4.2.3 发电机组电源必须与外电线路电源连锁，严禁并列运行。4.2.4 发电机组应采用电
13、源中性点直接接地的三相四线制供电系统和独立设置TN-S接零保护系统，其工作接地电阻值应符合本规范要求。2024-5-519引用规范页引用规范页 4.2、230/400V自备发电机组 4.2.5 发电机控制屏宜装设下列仪表：1 交流电压表；2 交流电流表；3 有功功率表；4 电度表；5 功率因数表；6 频率表；7 直流电流表。4.2.6 发电机供电系统应设置电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。4.2.7 发电机组并列运行时，必须装设同期装置，并在机组同步运行后再向负载供电。2024-5-520自备电源接线图2024-5-521 4.3确定导线截面 按导线
14、安全载流量选择导线截面 三相四线制线路上的电流计算公式：I I=P/3 V COS（1.5 2P）二线制线路上的电流计算公式：I I=P/V COS 公式中：公式中：I导线中的负荷电流（A）V供电电压（KV）P变压器服务范围内的总用电量（KW）Cos功率因数，一般为0.75参考公式参考公式2024-5-522参考公式参考公式 4.3确定导线截面 按允许电压降选择导线截面 S S =（PLPL）/C /C U U 公式中：公式中：S导线截面（mm2）（PL）负荷力矩的总和（kWm），（P有用功率，L-线路长度）C计算系数。三相四线制时，铜线的计算系数CCU=77；铝线的计算系数为CAL=46.3
