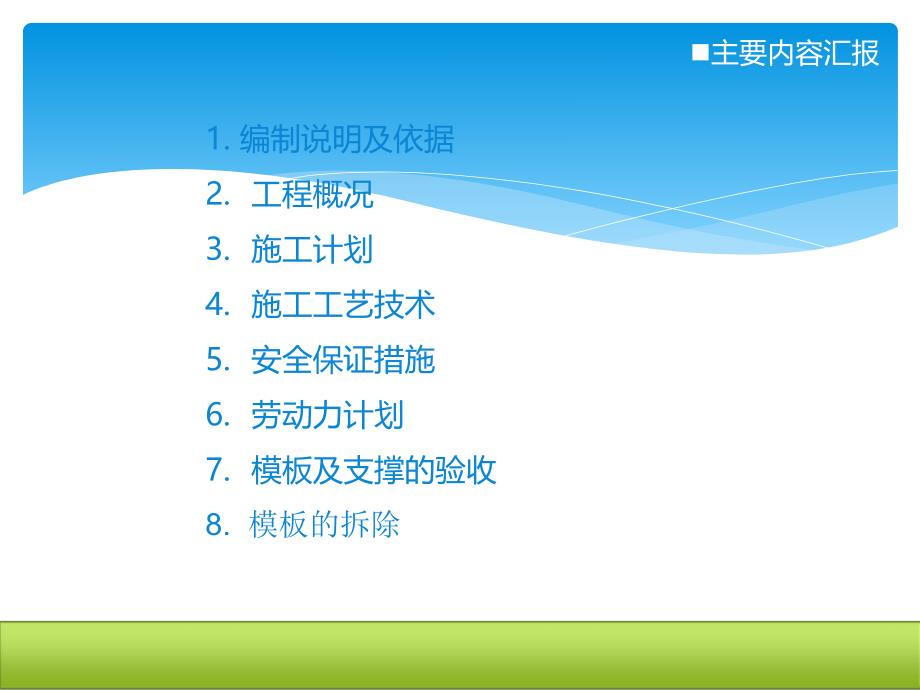

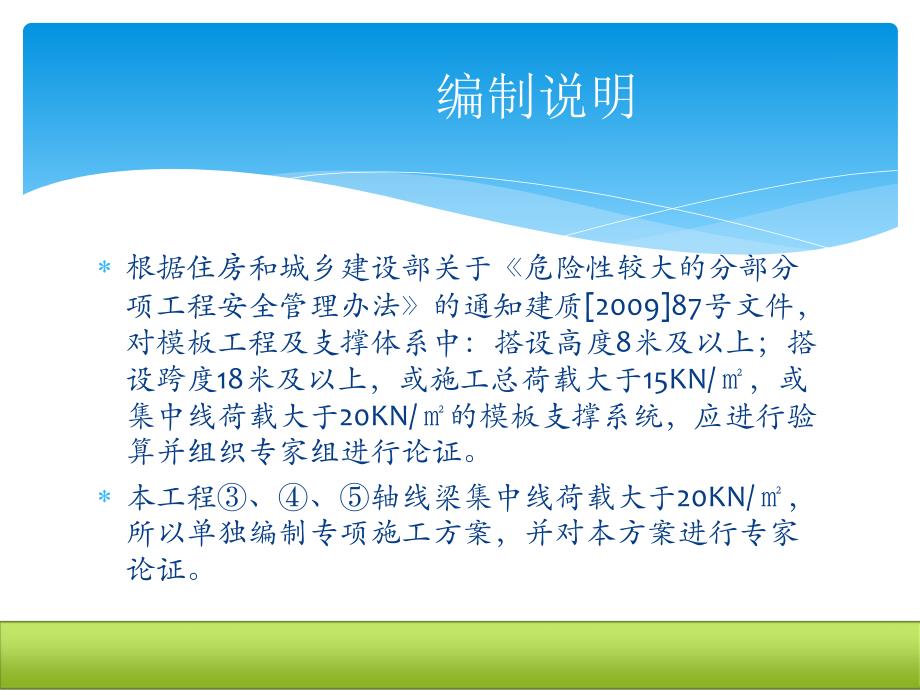

1、2013年年4月月25日日会议室高支模施工方案简介1.编制说明及依据2.工程概况3.施工计划4.施工工艺技术5.安全保证措施6.劳动力计划7.模板及支撑的验收8.模板的拆除n主要内容汇报 编制说明 根据住房和城乡建设部关于危险性较大的分部分项工程安全管理办法的通知建质200987号文件，对模板工程及支撑体系中：搭设高度8米及以上；搭设跨度18米及以上，或施工总荷载大于15KN/，或集中线荷载大于20KN/的模板支撑系统，应进行验算并组织专家组进行论证。本工程、轴线梁集中线荷载大于20KN/，所以单独编制专项施工方案，并对本方案进行专家论证。n编制依据 危险性较大的分部分项工程安全管理办法（建质
2、200987号）；建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）；建设工程高大模板支撑系统施工安全监督管理导则（建质2009254号）建筑施工安全检查标准（JGJ59-2011）；建筑施工高处作业安全技术规范（JGJ80-91）；混凝土结构工程施工及验收规范（GB50204-2002）；建筑施工模板安全技术规范（JGJ162-2008）；混凝土结构设计规范（GB50001-2010）；木结构设计规范（GB50005-2003）；钢结构设计规范（GB50017-2003）；建筑结构荷载规范(GB 50009-2001)；工程施工图纸；工程施工总体部署、流程安排（施工组织设计）；品
3、茗安全计算软件n 参建单位工程名称XX市人民医院医疗综合大楼建设单位XX市人民医院工程勘察单位XX省地质勘查研究院设计单位安徽省建筑设计研究院监理单位XX省方圆监理有限责任公司安监单位XX市建筑业安全监督站质监单位XX市建设工程质量监督站总承包单位XX省建设投资（控股）集团总公司n 概况本工程为XX市人民医院医疗综合大楼工程，工程地点为XX市西环路67号。总建筑面积78406.4平方米，地上25层，地下2层，裙房部分地上5层，地下1层。建筑高度98.6米。由门诊部、急救中心、医技部、外科病房楼、全科医生培训基地五大功能模块组成。建成后将成为XX市的地标性建筑。质量目标：确保“飞天”，争创“鲁班
4、奖”。安全目标：杜绝重伤及死亡事故；文明施工目标：确保“XX省级文明工地”称号；争创国家“AAA级安全文明标准化诚信工地”。n工程概况 简介 本工程的基础结构形式为平板式筏型基础；主体结构形式为框架剪力墙结构，抗震设防烈度为7度，剪力墙、框架抗震等级为一级。二十二层至二十五层顶梁、板、柱混凝土强度等级均为C30。采用商品砼泵送进行施工。其中主楼部分二十四层至二十五层层高均为3.9m，二十四层标高90.57m，二十五层标高94.47m，机房层标高98.37m。由于二十四层BD/轴为大会议室，会议室部位去掉了C/、轴线3个柱子，形成4跨（单跨7.5米）合一，且会议室上部中空，无二十五层底板，即该部
5、位两层合为一层，总层高7.8米。该区域二十四层底板厚度为100mm，二十五层顶板厚度为120mm,板筋为三级钢10150双层双向。会议室部位鸟瞰图支撑架体布置图n工程概况 编制范围：25层结构施工部分梁支架结 构层区域编号部位25层会议室顶板数字轴方向KLb-2（400700）/BDKLb-3（4501200）/BDKLb-4（4501200）/BDKLb-3（4501200）/BDKLb-5（400650）/BDLb-3（200550）/B D、/B D、/B D、/BDn工程概况 编制范围：25层结构施工部分梁支架结 构层区域编号部位25层会议室顶板字母轴方向KLa-2（450700）B/
6、KLa-3（350700）C/KLa-5（400700）D/La-8（250550）CD/La-2（250550）BC/施工计划物资准备物资准备序号序号名称名称规格规格数量数量1架杆483.5 12000M2扣件十字3000个3扣件直角4000个4扣件接头1500个5木方501005000M6对拉螺栓M122000个7胶合板153308胶合板10400施工计划 2013年5月14日5月15日搭设24层至轴支撑架 2013年5月16日17日支设24层至轴模板 2013年5月17日18日绑24层至轴顶板钢筋 2013年5月19日浇筑24层混凝土 2013年5月23日5月24日搭设25层至轴支撑架
7、2013年5月24日25日支设25层至轴模板 2013年5月25日27日绑25层至轴顶板钢筋 2013年5月28日浇筑25层混凝土进度计划进度计划施工计划 1、柱混凝土浇筑方法应采用分层浇筑，先浇筑1500MM厚，待混凝土初凝前再浇筑柱子上部，分别浇筑至梁底。2、1200MM及700MM高梁混凝土分层浇筑，浇筑厚度控制在400MM内。3、浇筑方向采取由中间点向两边由推进的方式，中间点为/C轴处。先进轴KLB-4（4501200）由中间向两边的浇筑，控制好浇筑厚度，再同时向轴及轴进行浇筑。混凝土浇筑部署混凝土浇筑部署方案选择1、立杆间距1200，立杆步距1500。2、在架体外侧、主梁及C轴KLA
8、-3（350700）梁底设由下至上的竖向连续式剪刀撑；在梁底增设承重杆，间距600。梁两侧立杆间距1200。3、在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑。4、每跨水平杆与周围柱子做抱柱连接。5、设置斜撑杆，间距4000。根据本工程实际情况选择根据本工程实际情况选择扣件式钢管脚手架扣件式钢管脚手架做为模板支撑体做为模板支撑体系系n4501200梁模板设计本方案分别对主梁及跨度最多梁进行计算，对同样搭设参数取最不利情况下考虑。序号截面尺寸(mm)高度(m)梁底/板底梁侧145012006.3模 板15mm模板15mm次龙骨根数5主龙骨（2根并列）设置高度（梁底起）8主龙骨间距500500梁侧立杆
9、横距0.6m0.6纵距0.6m0.6步距1.5m1.5承重立杆道数1道次龙骨200、150纵距1.2m对拉螺栓(水平间距)M12500梁底承重立杆采用钢管支架，梁跨度方向间距600n350700梁模板设计序号截面尺寸(mm)高度(m)梁底/板底梁侧23507006.8模 板15mm模 板15mm次龙骨根数3主龙骨（2根并列）设置高度（梁底起）4主龙骨间距500 mm500梁侧立杆横距0.6m0.6纵距0.6m0.6步距1.5m1.5m承重立杆道数1道次龙骨200、150纵距1.2m对拉螺栓(水平间距)M12500梁底承重立杆采用钢管支架，梁跨度方向间距600架体搭设方案 1200梁底支撑详图架
10、体搭设方案 700梁底支撑详图架体搭设方案 架体节点详图架体搭设方案 上下层架体布局详图n构造要求材料要求 立杆、横杆（水平杆）、剪刀撑等均用 48 3.5mm的钢管。直角扣件、对接扣件等必须配套齐全。扣件活动部位应灵活转动，与钢管的贴合面必须严格整齐，保证与钢管扣紧时接触良好。所有构配件必须经过防锈处理，确保力学性能达到规范要求。钢管和扣件应分类堆放，露天堆放及堆垛上应有塑料布等防水材料覆盖。钢管及扣件进场后应进行送检。n构造要求钢管模板支架钢管应采用现行国家标准直缝电焊钢管(GB/T 13793)，其质量应符合现行国家标准碳素结构钢(GB/T 700)中Q235-A 级钢的规定。钢管尚应符
11、合下列规定：A、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；B、钢管外径、壁厚、端面等的偏差；钢管表面锈蚀深度；钢管的弯曲变形应符合相关规范及技术规程的规定；C、钢管应进行防锈处理。用于立杆、大横杆和斜杆的钢管长度以46m 为宜。每根钢管的最大质量不宜大于25kg。n构造要求扣件扣件抗滑系数以扣件进场后实际测试结果为准。回转扣件、直角扣件、对接扣件等必须配套齐全。扣件活动部位应灵活转动，与钢管的贴合面必须严格整齐，保证与钢管扣紧时接触良好。直角、对接扣件的重量须分别在1.2、1.3 千克以上。扣件外观质量要求：A、有裂缝、变形或螺栓出现滑丝的扣件严禁使用；B、
12、扣件应进行防锈处理。n构造要求立杆模板支架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处 的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。模板支架必须设置纵、横向扫天杆。扫天杆应采用直角扣件固定在立杆上。当立杆顶部模板支撑点不在同一高度时，必须将低处的扫天杆向高处延伸两跨与立杆固定。梁底立杆应按梁宽均匀设置，其偏差不应大于25mm。对高大支模架立杆的纵横距离除满足设计要求外，不应大于900m
13、m。高大支模架步距，除满足设计要求外，不应大于1.5m。本工程地下室高大支模架立杆长度不够时必须采用对接扣件连接。对接应符合下列规定：立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内；立杆接长时，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。n构造要求水平杆水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头至最近主节点的距离不宜大于纵距的确1/3；搭接长
14、度不应小于1m，应等距离设置3个旋转扣件固定，端部扣件盖板边缘至搭接水平杆杆端的距离不应小于100mm。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点两个直角扣件的中心距不应大于150mm。每步的纵、横向水平杆应双向拉通。水平横杆与扫地杆必须与每一楼层的周边满堂架拉通，伸至周边满堂架（未拆除的）至少3跨，保证高支模架的整体稳定性。n构造要求剪刀撑 剪刀撑构造要求本方案所涉及范围高大支模架应按下列规定设置剪刀撑：模板支架四边满布竖向剪刀撑，中间每隔四排立杆设置一道纵、横向竖向剪刀撑，由底至顶连续设置；模板支架剪刀撑必须楼层内满堂架或梁底支撑架相连，且连接跨数不少于两跨。剪刀撑的
15、构造应符合下列规定：每道剪刀撑宽度不应小于4跨，且不应小于6m，剪刀撑斜杆与地面倾角宜在4560之间。倾角为45时，剪刀撑跨越立杆的根数不应超过7根；倾角为60时，则不应超过5根；竖向纵横向剪刀撑必须落地。剪刀撑斜杆的接长应采用搭接，搭接长度不小于1m，用于连接剪刀撑杆件的扣件不得少于3个且均布布置；剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm；n安全保证措施搭设要求搭设架体前进行放线，定出每根立杆位置，施工中控制立杆垂直度偏差应不大于1/500H(H为架体总高度)，且最大偏差应大于50mm。所有的节点必须都有扣件连接，不得遗漏，
16、扣件扭力矩应逐个达到4560Nm之间。支撑体系搭设过程和完毕后，采用扭力扳手对梁底水平杆和立杆连接扣件螺栓拧紧扭力矩进行检查并形成书面记录，监理单位实施旁站监理。抽样方法应按随机分布原则进行，适当加大受力较大部位的抽检数量。抽检的数量为扣件数量的10%，不合格率超过抽检数量10%的应全面检查，直至合格为止。高支模架立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度；水平横杆与扫地杆必须与每一楼层的周边满堂架拉通，伸至周边满堂架（未拆除的）至少3跨，保证高支模架的整体稳定性。高支撑架的顶部和底部（扫地杆的设置层）每隔四排立杆必须设水平剪刀撑，从顶层开始向下每隔2步设置一道水平剪刀撑。n安全保证措施搭设要求剪刀撑是满堂架的重要加固措施，剪刀撑一律采用6m的钢管搭设，高支摸剪刀撑要求沿支架四周外立面应满足立面满设剪刀撑；中部沿横向和纵向每隔四排立杆设置一道剪刀撑，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面倾角应在45度60度，剪刀撑必须落地，与立杆和水平杆每个相交处应采用旋转扣件固定，保证立杆的稳定性。架体四周与与建筑的连接水平采用在架体四周梁上每3跨预埋一根400mm钢
