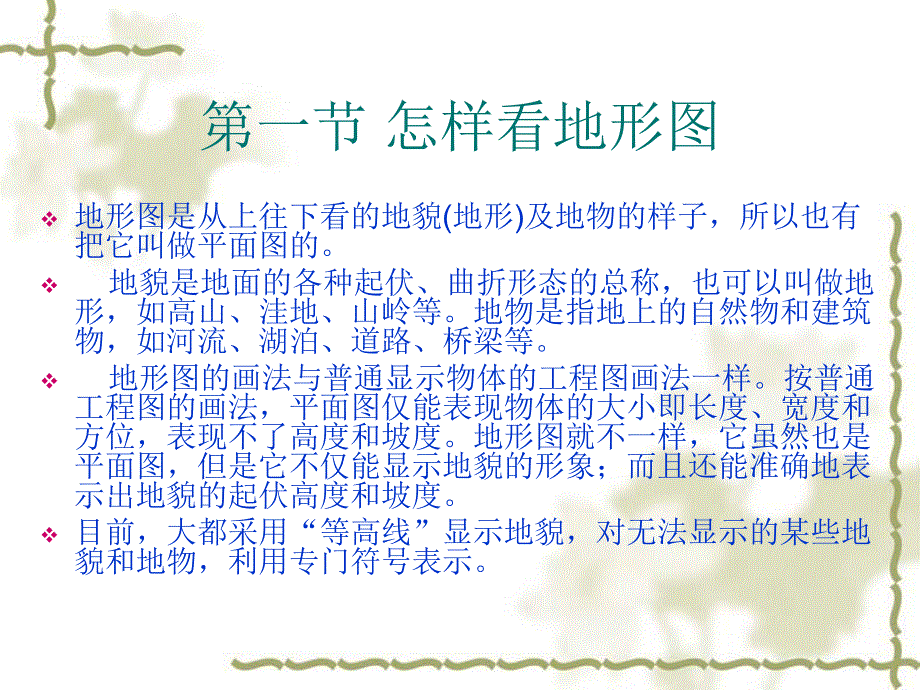

1、公路工程施工文公路工程施工文件识读件识读-平面图形第一章第一章 道路工程图识图基础道路工程图识图基础 v第一节、怎样看地形图v第二节、识读平面图的地物v第三节、识读平面图例子第一节 怎样看地形图v地形图是从上往下看的地貌(地形)及地物的样子，所以也有把它叫做平面图的。v 地貌是地面的各种起伏、曲折形态的总称，也可以叫做地形，如高山、洼地、山岭等。地物是指地上的自然物和建筑物，如河流、湖泊、道路、桥梁等。v 地形图的画法与普通显示物体的工程图画法一样。按普通工程图的画法，平面图仅能表现物体的大小即长度、宽度和方位，表现不了高度和坡度。地形图就不一样，它虽然也是平面图，但是它不仅能显示地貌的形象；
2、而且还能准确地表示出地貌的起伏高度和坡度。v目前，大都采用“等高线”显示地貌，对无法显示的某些地貌和地物，利用专门符号表示。等高线地形图v等高线地形图很象山区梯田的样子。它是把地面上相同高度的点，顺序连接而成的封闭曲线。我们用河中的一个岛来说明，假定这个岛慢慢被水淹没，如果水面高度是60米，那么水面与岛的坡面相交一个圈，就是60米的等高线：如果水面上升1.5米，就是65米的等高线，依次类推，不同的水面高度，可以得出不同的等高线：把这些水面与岛的坡面相交的曲线，都投影到同一个水平面上，可以得出一群封闭的曲线(附图l-1)，它就是这个岛的形 态，也就是所说的地形图。为了使绘出的等高线地形图，不但能
3、反映出地貌的弯曲程度，而且还要体现地面的坡度，因此，等高线间的高差间隔需要相等，才能达到这个目的。这样，等高线的稀或密即表示地面坡度的缓和陡；稀的表示缓，密的表示陡。等高线的各部份表示v地貌的起伏形态有各种各样的。但基本地貌不外乎山顶(山头)、山岭、(山脊)、洼地、谷地等。把基本地貌的等高线表示的特点搞清楚了，看地形图就容易得多。等高线的纵坡地形图的比例v 因为图纸的大小是有限的，不可能按地物及地貌的实际大小绘到图纸上，通常把它缩小 若干倍后再画。例如缩小5000倍，就叫五千分之一的比例(或比例尺)；它的意思是图上的一厘米或一米长，相当于实际的5000厘米(即50米)或5000米长；反过来说，
4、如果实际量得的长度是50米，那么在图上按505000=001米即1厘米长画就行了。地物的识读v对于海洋、湖泊、森林等等面积较大的地物，可以按比例把它的实际面积和形状缩绘在 图上。但是有些物体，实地所占面积很小，如三角点、水井、桥梁等，按比例缩小是画不出来的，因此只能采用专门符号，在图上表示它的位置。还有一类狭长的建筑物，如公路、铁路、水渠等，它的长度很长，可以按比例缩绘到图上，但宽度很小，无法按比例表示，所以也采用专门符号表示，不代表它的真实宽度。地物的图示第三节第三节 公路路线平面图的识读公路路线平面图的识读v路线平面图是设计文件中主要的内容之一，通过路线平面图可以体现出路线平面的位置、走向
5、和高程，还可以反映沿线人工构造物和工程设施的布置以及它们与地形、地物的关系。路线平面图是直线、曲线、转角一览表的形象化和具体化。从路线平面图上可以更清楚地全面地分析路线设计方案的优缺点，从而提出路线改善方案或意见。路线平面图是平面设计的重要成果之一。一、路线平面图的阅读方法一、路线平面图的阅读方法v(一)查阅图纸的说明，看比例。了解该图是哪一段路线的平面图，采用的比例是多少。v(二)查看图纸右上角的角标，了解该平面图共有几张图纸，所看这张是其中的哪一张。v(三)依据直线、曲线、转角一览表查核转角点坐标网的一系列数值。v(四)根据等高线和图例符号了解路线所在地带的地形地物情况。图例符号见表9-1
6、所示。v(五)识读平面图形中路线的方位和走向。v(六)在平面图上查阅公路的起始点、里程桩、百米桩、曲线要素桩、桥涵桩及位置。v(七)查核平曲线要素表。二、路线平面图的识读举例v如图9-1所示为某公路K88+500至K90+000段的路线平面图，从图纸右上角的角标，可以看出该平面图共有65张，本图为其中的第5张。v平面图的内容包括地形、路线和资料表三部分，现分别识读如下：v地形部分v1比例：本图采用的比例是1:5 000。v2从图上可以看出，该图采用了坐标网来表示地区的方位和路线的走向。图中标出了四个坐标网点，其中 :，表示两垂直线的交点坐标为距坐标原点北32 500、东61 500单位(m)，
7、其它同理。v3图中的等高线和图例表示了路线所在地带的地形地物情况。可以看出，两等高线的高差为4m，图的上方和下方都为丘陵地形，下方有三条小河流和一个水库的水流入到干流河道。中间是地势平坦川坝。图中还示出了地名、村庄房屋、桥梁、水库堤坝的位置。(二)路线部分v1由于路线平面图所采用的绘图比例较小(本图为1:5 000)，公路的宽度无法按实际尺寸画出，因此在路线平面图中，路线是用粗实线沿着路线中心线表示的。图中的粗实线表示了公路路线的位置和方向。v2从公里桩的标注可以看出此路线的整公里数为89，从百米桩的标注可以看出图中所示路线的总长为1.5公里。v3从交角点编号JDl91和JDl92可以看出，公
8、路是沿着路线前进方向，在JDl91处向右转弯，在JDl92处向左转弯。路线平面图中标出了JDl91处的曲线中点QZ(曲中)、圆曲线终点YH(圆缓)及缓和曲线终点HZ(缓直)的位置和JD192处的缓和曲线的起点ZH(直缓)、圆曲线的起点HY(缓圆)及曲线中点QZ(曲中)的位置。v4图中还标出了导线点(三角点)编号的位置(VF 63、VF64)。(三)资料表部分v图中有两个表，一个是“转角桩坐标表”，列出了交点在大地坐标网中的位置；另一个是“导线点成果表”，列出了导线在大地坐标网中的位置。(四)识读路线平面图的目的v识读路线平面图，目的是让有关技术人员和测量人员比较准确地了解路线周围地形、地物的情
9、况以及转角点和导线点的具体位置。表中所列的数据就是为了便于施工人员迅速准确地恢复中线位置。第二节第二节 公路路线平面设计图的识读公路路线平面设计图的识读v在高等级公路中，由于整个路基宽度很大，为了能够保证施工时的精度和质量要求，能够更好地指导施工，以减少施工时的异议和争端，则要采用平面设计图。v图9-2所示为某公路路线平面设计图，现识读如下：v图纸所采用的比例为1:2000。v一、地形部分v(一)地形、地物的情况与图91所示相同，这里不再复述。v(二)路基边缘与周围建筑构造物的位置关系：图中表示路基的左右两侧各有一条乡村道路。在K89+360处路基左侧小路至路基边缘的距离为22.5m，路基右侧
10、小路至路基边缘的距离为30.5m。v(三)地面排水系统(边沟排水沟)中水的流向：在图中，路基左侧，从K89+524.5至K89+850段的边沟及排水沟的水都汇入到K89+524.5处的河流中，而从K89+850段+890段的水则汇人到K89+890处的河沟中。v(四)桥涵与路线的位置关系：图中的两个桥涵，一个与路线正交，另一个与路线斜交。第二节第二节 公路路线平面设计图的识读公路路线平面设计图的识读二、路线部分v(一）由于路线平面设计图采用的比例比路线平面图大，而且因高等级公路的路基很宽，所以，在平面设计图中路基的顶宽是以实际大小按比例绘制的。v(二)平面设计图只标出里程桩，却未标出百米桩。曲
11、线要素桩采用指引线引出标注，以说明其位置(标注方法与路线平面图一样)。第二节第二节 公路路线平面设计图的识读公路路线平面设计图的识读v(三)控制标高的水准点被清晰地标注在图上，如图中的水准点 表示：水准点编号为163，水准标高为380.731m，其位置采用指引线指明在靠近公路的房屋边角处。第二节第二节 公路路线平面设计图的识读公路路线平面设计图的识读三、资料表部分v(一)在曲线元素表的JD栏中，列出了交角点的编号、桩号以及坐标网的坐标值。v(二)转角()栏，分左转(L)和右转(R)，数字填在L栏表明向左转390655。v(三)曲线半径(R)栏中的数字说明所采用的圆曲线的半径值为997.495m
12、。第二节第二节 公路路线平面设计图的识读公路路线平面设计图的识读v(四)缓和曲线栏(Ls1、Ls2)中，Ls1栏中的数字表示ZH(直圆)至HY(缓圆)的长度，称为第一缓和曲线。Ls2栏中的数字表示YH(圆缓)至HZ(缓直)的长度，称为第二缓和曲线(如不设缓和曲线，则不填写此表格)。第二节第二节 公路路线平面设计图的识读公路路线平面设计图的识读v(五)切线长或HZ(缓直)栏中所填数字表示ZH(直缓)至JD的距离，以及ZY(直圆)或YZ(圆直)至JD的距离。第二节第二节 公路路线平面设计图的识读公路路线平面设计图的识读v(六)曲线要素点(ZH、HY、QZ、YH、HZ)表格栏中填写的是该桩点的桩号，坐标网的坐标值。第二节第二节 公路路线平面设计图的识读公路路线平面设计图的识读
