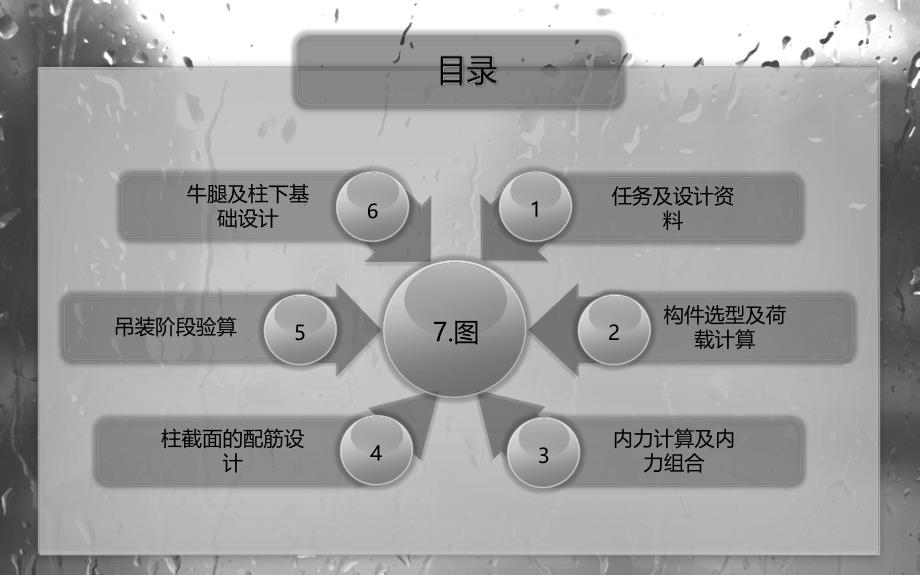

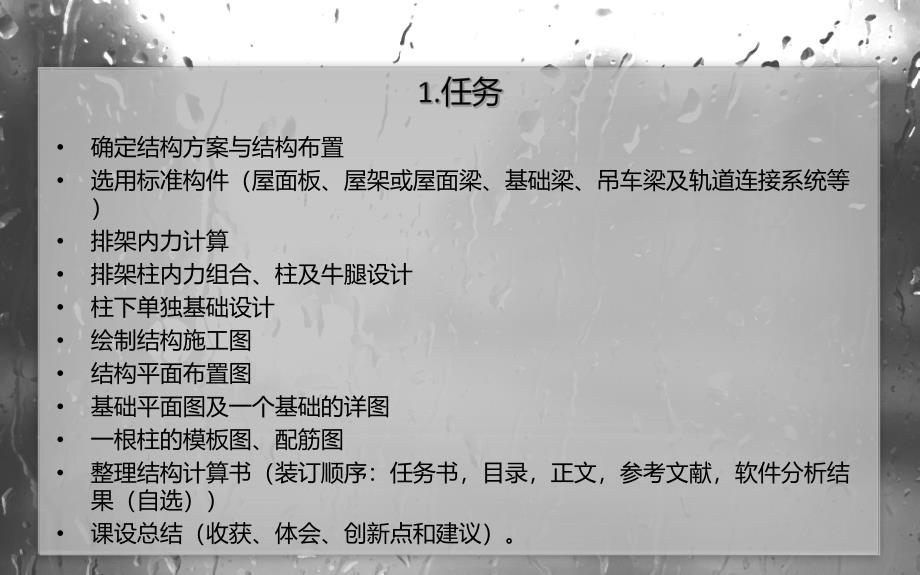

1、柱截面的配筋设计内力计算及内力组合构件选型及荷载计算任务及设计资料牛腿及柱下基础设计145237.图6吊装阶段验算确定结构方案与结构布置选用标准构件（屋面板、屋架或屋面梁、基础梁、吊车梁及轨道连接系统等）排架内力计算排架柱内力组合、柱及牛腿设计柱下单独基础设计绘制结构施工图结构平面布置图基础平面图及一个基础的详图一根柱的模板图、配筋图整理结构计算书（装订顺序：任务书，目录，正文，参考文献，软件分析结果（自选）课设总结（收获、体会、创新点和建议）。1、该车间双跨等高厂房，无天窗，长66m，柱距6m，跨度均为18m，无伸缩缝，厂房两端设有山墙。车间剖面如图所示。2、根据工艺要求车间每跨设有软钩桥式
2、起重机一台，中级工作制。吊车起重量及轨顶标高9.8m。3、建设地点：某市郊区（基本风压0.30kN/m2，基本雪压0.35kN/m2，无抗震设防要求）。4、工程地质及水文地质条件 根据勘察报告，场地地形平整，自地表向下为：杂填土，厚度0.30M，粘土，红黄褐色，厚度2.50M，容许承载力180kpa,粉质粘土，厚度2.50M，容许承载力210kpa,卵石层，较厚。未发现不良地质现象。地下水位较低，无腐蚀性。5、建筑构造（1）屋面（不上人）：卷材防水，其作法如下：三毡四油防水层上铺小石子20厚1：3水泥砂浆找平层100厚泡沫混凝土保温层；一毡二油隔气层20厚1：3水泥砂浆找平层预应力混凝土大型屋
3、面板（2）墙体：240厚清水砖墙，钢门窗，门窗洞口宽4m，女儿墙高度300500mm。370（3）地面：室内地坪为混凝土地面，室内外高差150mm。6、选用材料：柱混凝土可选C25C40，纵筋HRB335或HRB400，箍筋HPB235。1.恒载：三毡四油防水层上铺小石子 0.4KN/m2100厚泡沫混凝土保温层 5KN/m2一毡二油隔汽层 0.5KN/m220厚1:3水泥砂浆找平层X2 0.8KN/m2预应力混凝土大型屋面板 2.2KN/m2屋架重力荷载为106.0kN/榀，则作用于柱顶的屋盖结构的重力荷载设计值为：G1=1.2X(3.15X6X18)/2+106=338KN 吊车梁及轨道重
4、力荷载设计值:G3=1.2X(40.8+0.8X6)=54.72KN2屋面活荷载 屋面活荷载的标准值是0.5KN/m2，作用于柱顶的屋面活荷载设计值：Q1=1.40.5618/2=37.8 KN3 风荷载 风荷载标准值按wk=zsz0计算其中w0=0.45KN/m2,z=1,z根据厂房各部分 及B类地面粗糙度确定。柱顶（标高：）z=1.01 橼口（标高：）z=1.03 屋顶（标高：）z=1.09G5 A=5 3.4 7 K NG3=5 4.7 2 K NG3=5 4.7 2 K NQ1=5 0.4 K NGB 1=4 1 0.4 K NGA 1=4 1 0.4 K NQ1=5 0.4 K NG
5、3=5 4.7 2 K NG4 A=1 6.0 8 K NG5 A=5 3.4 7 K NGB 1=4 1 0.4 K NQ1=5 0.4 K NG5 B=7 9.1 2 K NG3=3 8.7 6 K NQ1=3 7.8 K NGA 1=1 7 6.8 1 K NG4 A=1 6.0 8 K N 吊车荷载计算PminPmaxPmin=55KNPmax=155KN 永久荷载内力图481.20489.24481.20M(KN.m)N图(kN)AB跨作用屋面活荷载内力图N图(kN)M(KN.m)BC跨作用屋面活荷载内力图图(左风内力图左风计算图M（KNm)右风内力图M（KNm)右风计算图 Dmax
6、作用在A柱时排架的内力M（KNm)DminDmaxMBMAN（KN)Dmax作用在B柱左时排架的内力M（KNm)DmaxDminMBMAN（KN)Dmax作用在B柱右时排架的内力MBDm a xMCDm i nM（K N m)N（K N)Dmax作用在C柱时排架的内力DminMBMcDmaxM（K N m)N（KN)Tmax作用在AB跨时排架的内力DminTmaxTmaxM（KNm)Tmax作用BC跨时排架的内力（内力组合内容最大弯矩及相应的轴力和剪力；最大弯矩及相应的轴力和剪力；最大轴力相应的弯矩和剪力；最大轴力相应的弯矩和剪力；最小轴力及相应的弯矩和剪力。最小轴力及相应的弯矩和剪力。注意事
