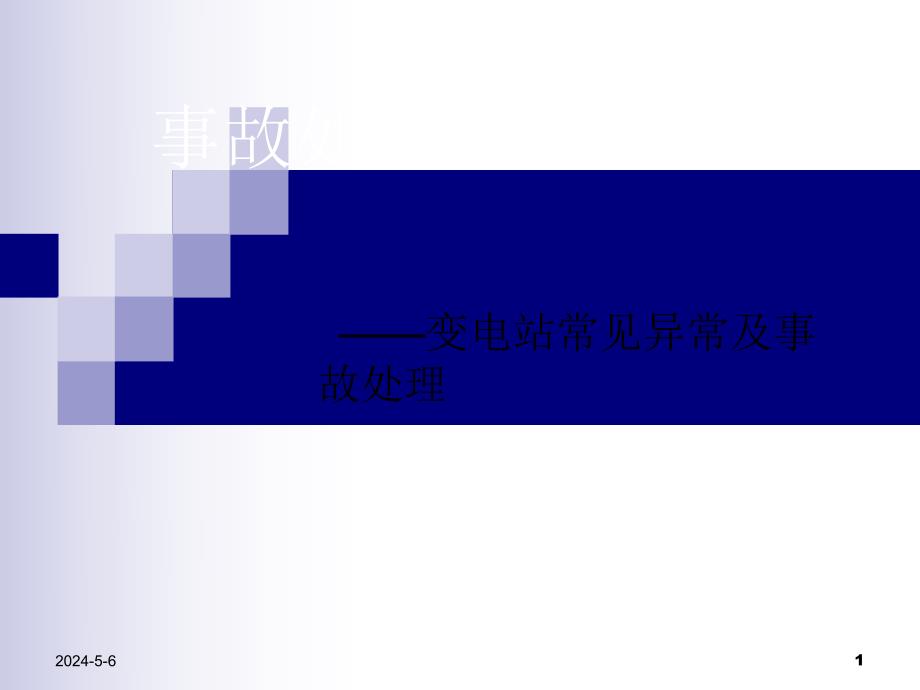

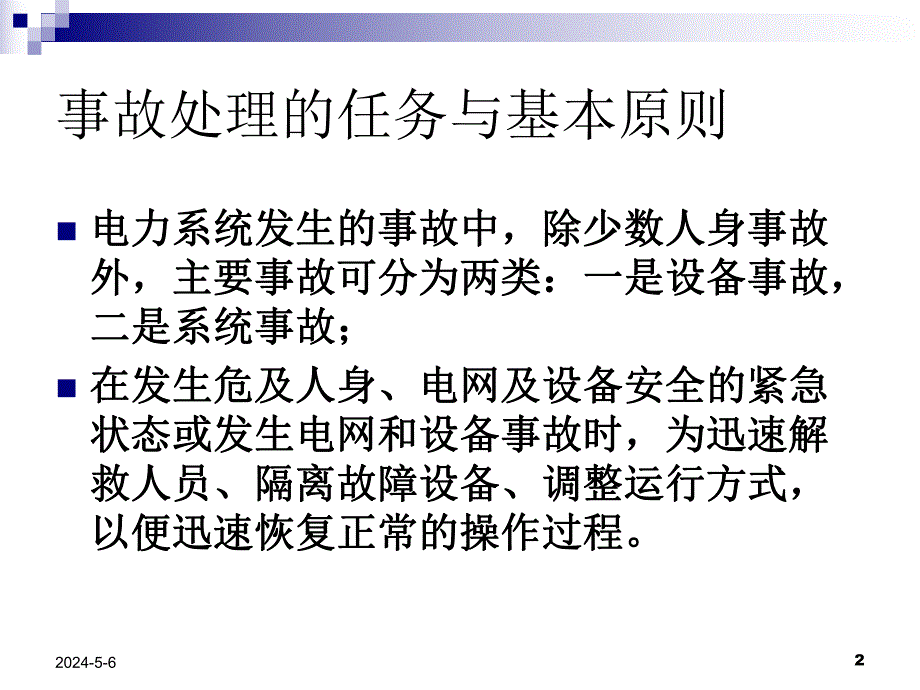

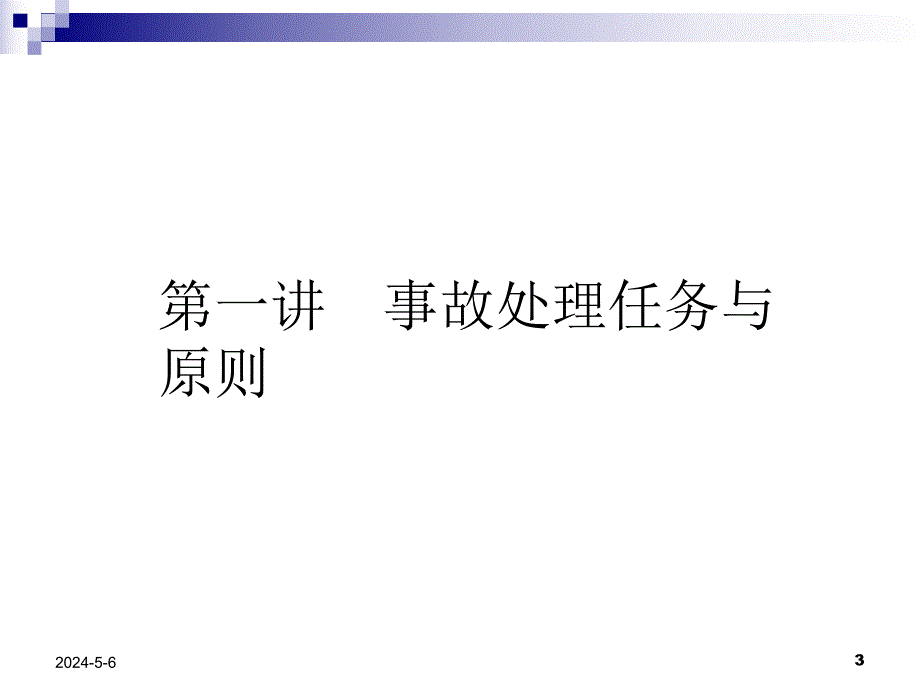

1、2024-5-61事故处理教程 变电站常见异常及事故处理22024-5-6事故处理的任务与基本原则n电力系统发生的事故中，除少数人身事故电力系统发生的事故中，除少数人身事故外，主要事故可分为两类：一是设备事故，外，主要事故可分为两类：一是设备事故，二是系统事故；二是系统事故；n在发生危及人身、电网及设备安全的紧急在发生危及人身、电网及设备安全的紧急状态或发生电网和设备事故时，为迅速解状态或发生电网和设备事故时，为迅速解救人员、隔离故障设备、调整运行方式，救人员、隔离故障设备、调整运行方式，以便迅速恢复正常的操作过程。以便迅速恢复正常的操作过程。32024-5-6第一讲 事故处理任务与原则420
2、24-5-6一、事故处理的一般原则n事故处理的任务：n1、尽速限制事故的发展，消除事故的根源，解除对人身和设备的威胁；n2、尽可能保持正常设备继续运行，以保证对用户的连续供电。应尽量保证站用电的电源及其安全运行；n3、尽快对已停电的用户恢复供电，优先恢复重要用户的供电；n4、调整系统的运行方式，使其恢复正常运行。52024-5-6事故处理的任务与基本原则n优先恢复所用电、强迫油循环变压器冷却器及通信电源供电。62024-5-6一、事故处理的一般原则处理事故时值班人员的职责处理事故时值班人员的职责n1、处理事故时，值班人员必须坚定工作岗位，集中精力，加强运行监视，保持设备的正确运行方式，防止事故
3、蔓延，并应对事故处理的正确性负责。n2、班长、站长是处理事故的直接领导人，应掌握事故情况，对事故的正确处理负责。n3、值班长、集控值班员是处理事故的负责人，应掌握事故情况，及时向调度汇报，并组织全班人员协同配合处理操作。72024-5-6一、事故处理的一般原则n4、值班员应加强运行监视，将所发现的异常情况及时报告值班长或集控值班员，并在值班长直接指挥下进行各项事故处理操作。n5、处理事故时，应严瑾有序，并认真做好记录和录音。其中值班人员中必须有一人做好记录，特别要记录与事故有关现象，各项操作时间，先后次序以及与调度联系情况等。82024-5-6二、事故处理的一般顺序n如果对人身安全有威胁和对设
4、备安全有重大威胁时，应立即设法解除这种威胁,必要时停止设备的运行。n根据表计的指示，保护和自动装置的动作情况，断路器跳闸的先后时间和设备的外部象征等（有时可根据现场目睹者的汇报）判断事故的全面情况，有综合自动化系统的变电站应立即打印出事故顺序（SOE）报告，协助判断事故的全面情况。n解除事故音响、恢复重合成功断路器回路的信号掉牌，将跳闸断路器把手恢复至分闸后位置，并做好记录。n尽力保持或恢复未受到损害设备的正常运行，必要时投入备用设备。92024-5-6二、事故处理的一般顺序n迅速进行检查和测试，进一步判明故障的部位，性质及范围，并及时进行处理，必要时应汇报调度通知检修人员来处理，并在其到达前
5、作好现场安全措施。n应将事故每一阶段的情况，迅速而正确的报告有关调度值班员。102024-5-6二、事故处理的一般顺序n下列操作可不与调度联系，由值班人员下列操作可不与调度联系，由值班人员先操作后汇报先操作后汇报：n1、将直接对人身安全有威胁的设备停电。n2、将已损坏或受威胁的设备隔离。n3、恢复站用电源。112024-5-6二、事故处理的一般步骤n1、记录事故及异常发生的时间，复归音响；n2、在监控后台机上：检查表计，检查保护和自动装置动作情况（应由两人共同检查并确认，），做好记录，根据检查情况，初步汇报调度，将跳闸开关的操作把手对位（属综自系统的在监控机确认告警信号），复归保护信号；n3、
6、检查保护范围内的设备情况，隔离故障设备；122024-5-6二、事故处理的一般步骤n4、将检查情况及已自行处理工作详细报告调度，在调度的指挥下按事故处理原则进行必要的倒闸操作；n5、报告上级主管领导。132024-5-6三、事故处理一般程序三、事故处理一般程序n1 1、检查监控机、控制屏、保护屏、中央信号、检查监控机、控制屏、保护屏、中央信号屏、一次设备情况、录波装置；屏、一次设备情况、录波装置；n2 2、将检查情况汇报；、将检查情况汇报；n3 3、根据保护反映的事故信息及设备外部现象、根据保护反映的事故信息及设备外部现象特征正确分析和判断事故；特征正确分析和判断事故；n4 4、值班调度员指令
7、对故障设备进行隔离，恢、值班调度员指令对故障设备进行隔离，恢复对无故障的设备供电。如果站用电消失时应复对无故障的设备供电。如果站用电消失时应首先恢复站用电，当发生在晚上时，则应先供首先恢复站用电，当发生在晚上时，则应先供上事故照明；上事故照明；142024-5-6三、事故处理一般程序三、事故处理一般程序n5 5、对故障设备做好安全措施。、对故障设备做好安全措施。152024-5-6四、四、事故处理的注意问题事故处理的注意问题1 1、先保证完好设备的正常运行，再进行其他处、先保证完好设备的正常运行，再进行其他处理理2 2、先完全隔离故障点再送电，严防再次发生事、先完全隔离故障点再送电，严防再次发
8、生事故故3 3、跳闸过的开关。必须检查开关机构、本体是、跳闸过的开关。必须检查开关机构、本体是否完好否完好4 4、重合成功的开关也必须检查、重合成功的开关也必须检查5 5、保护范围内的设备要检查完整；防止二次设、保护范围内的设备要检查完整；防止二次设备也有故事备也有故事6 6、保护动作出口开关跳闸后，不管开关是否重、保护动作出口开关跳闸后，不管开关是否重合成功，就应立即对开关信间隔进行外观仔细合成功，就应立即对开关信间隔进行外观仔细检查检查162024-5-6五五、隔离故障点、隔离故障点n1 1、检查保护范围内的设备，在检查保护范、检查保护范围内的设备，在检查保护范围内的设备时，将已损坏的设备
9、进行隔离围内的设备时，将已损坏的设备进行隔离n2 2、对生命有威胁的设备停电、对生命有威胁的设备停电n3 3、运行中的设备有受损坏的威胁时，将其、运行中的设备有受损坏的威胁时，将其隔离或停用隔离或停用n4 4、已损坏的设备隔离、已损坏的设备隔离n5 5、站用电全部或部分停电时，恢复其电源；、站用电全部或部分停电时，恢复其电源；172024-5-6五五、隔离故障点、隔离故障点6 6、故障的、故障的PTPT应停电后再进行操作，对拒动的应停电后再进行操作，对拒动的开关也应在设备停电的情况下拉开其两侧开关也应在设备停电的情况下拉开其两侧刀闸刀闸7 7、详细汇报事故处理情况、详细汇报事故处理情况1820
10、24-5-6六、对非故障设备送电六、对非故障设备送电1 1、根据事故处理原则，可自行对事故进行处、根据事故处理原则，可自行对事故进行处理，进行必要的倒闸操作，可不用填写操理，进行必要的倒闸操作，可不用填写操作票，但必须执行监护制度。除了可自行作票，但必须执行监护制度。除了可自行操作的项目外，所有的操作必须经调度同操作的项目外，所有的操作必须经调度同意意2 2、注意：合开关应考虑同期；母线、旁母充、注意：合开关应考虑同期；母线、旁母充电应考虑保护；中性点切换应考虑保护；电应考虑保护；中性点切换应考虑保护；考虑定值区切换；重合闸方式改变等考虑定值区切换；重合闸方式改变等3 3、汇报处理后的变电站运
11、行方式及处理结果、汇报处理后的变电站运行方式及处理结果192024-5-6线路事故处理线路故障分类：1、单相故障、相间故障。线路故障类型：1、线路瞬间故障跳闸，重合闸动作重合成功。2、线路永久性故障跳闸，重合闸动作重合成功。3、线路（瞬间或永久性）故障跳闸，重合闸未动作202024-5-6线路事故处理处理步骤：1、记录时间，解除音响信号，确认跳闸开关位置信号。2、检查、记录跳闸开关保护信息、（含通道检测）监控信息，判断故障性质，并复归信号。3、立即回报相关调度，并按调度指令进行处理，回报的内容：（开关是否重合或已三相跳闸。线路是否还有电压。哪些保护及自动装置动作。故障录波器是否动作、测距、保护
12、动作报告）212024-5-6线路事故处理4、对跳闸的开关进行全面检查，包括SF6气压、机构油压、合闸弹簧是否储能、瓷瓶是否完整，转动机构及相邻设备是否正常，站内设备有无短路迹象。记录开关跳闸的次数。（达到或超过次数的申请退重合闸）5、对于单电源直馈线开关跳闸，检查一二次设备无异常且未见明显故障点和重合闸已投入而未动作，可以不待调度命令强送一次。（联络线路、电缆线路除外）6、重合闸因低周保护、母线保护及远跳保护、失灵保护动作闭锁未动作，或重合闸动作重合不成功，不允许试送电。222024-5-6线路事故处理7、凡因调度命令退出的重合闸馈线，跳闸后不得试送电。8、开关跳闸后，不论其重合成功或强送成
13、功，值班员均应对开关及保护等相关设备进行检查。9、重合闸因低周保护、母线保护及远跳保护、失灵保护动作闭锁未动作，或重合闸动作重合不成功，不允许试送电。10、对于永久性故障线路，应停电处理，并对检测线路绝缘合格，消除故障后方可送电，11、联络线自动跳闸后，不论重合闸动作与否均无调度指令时不得强送（防止非同期合闸）。调度令强送前，必须停用重合闸。232024-5-6线路事故处理n12、凡110kV及以下馈线线路故障，开关或保护举动，会引起越级跳闸（母联或本侧开关）造成母线失压。n13、保护动作出口开关跳闸后，不管开关是否重合成功或试送电，也不论试送电成功与否，均应立即对开关进行外观仔细检查。若有开
14、关本体异常、气体泄漏或机构失灵时应汇报调度申请退出运行242024-5-6越级跳闸越级跳闸1 1、当设备发生故障，线路（或主变）保护或、当设备发生故障，线路（或主变）保护或开关因某种原因拒动，从而导致该设备的开关因某种原因拒动，从而导致该设备的后备保护，以跳开其他相关的电源开关来后备保护，以跳开其他相关的电源开关来切除故障点的现象，叫设备故障越级跳闸。切除故障点的现象，叫设备故障越级跳闸。2 2、越级跳闸种类、越级跳闸种类按拒动的设备一般分为两类：按拒动的设备一般分为两类：（1 1）保护拒动；（）保护拒动；（2 2）开关拒动）开关拒动252024-5-6越级跳闸越级跳闸保护拒动越级跳闸的特点：
15、保护拒动越级跳闸的特点：线路（或主变）保护无动作信号，因此无线路（或主变）保护无动作信号，因此无法立即判断出故障的线路，由本母线上线法立即判断出故障的线路，由本母线上线路（或主变）对侧的后备保护和本母线上路（或主变）对侧的后备保护和本母线上变压器的后备保护动作来切除故障。变压器的后备保护动作来切除故障。开关拒动越级跳闸的特点开关拒动越级跳闸的特点 线路（或主变）保护动作，但开关在合位，线路（或主变）保护动作，但开关在合位，对于其他电压等级的设备由本母线上线路对于其他电压等级的设备由本母线上线路对侧的后备保护动作和本母线上变压器的对侧的后备保护动作和本母线上变压器的后备保护动作来切除故障后备保护
16、动作来切除故障262024-5-6保护拒动越级跳闸处理处理保护拒动越级跳闸处理处理1 1）保护拒动的越级跳闸，从本站的保护动作信号上无）保护拒动的越级跳闸，从本站的保护动作信号上无法立即判断出故障的设备，如故障点不在站内则可以法立即判断出故障的设备，如故障点不在站内则可以通过检查录波波形发现有故障电流的开关，或通过询通过检查录波波形发现有故障电流的开关，或通过询问值班调度员线路对侧变电站的保护动作情况来判断；问值班调度员线路对侧变电站的保护动作情况来判断；如故障点在站内需要检查大量的设备来发现故障点，如故障点在站内需要检查大量的设备来发现故障点，检查需要仔细，但又有些盲目。如通过上面手段，无检查需要仔细，但又有些盲目。如通过上面手段，无法发现故障点，则只能采用分段试送，先母线分段，法发现故障点，则只能采用分段试送，先母线分段，后充母线，再冲线路，逐步扩大送电范围的方式找出后充母线，再冲线路，逐步扩大送电范围的方式找出故障设备，如发现故障设备，则隔离后再恢复其他完故障设备，如发现故障设备，则隔离后再恢复其他完好设备的送电。好设备的送电。272024-5-6开关拒动的越级跳闸处理开关拒动的
