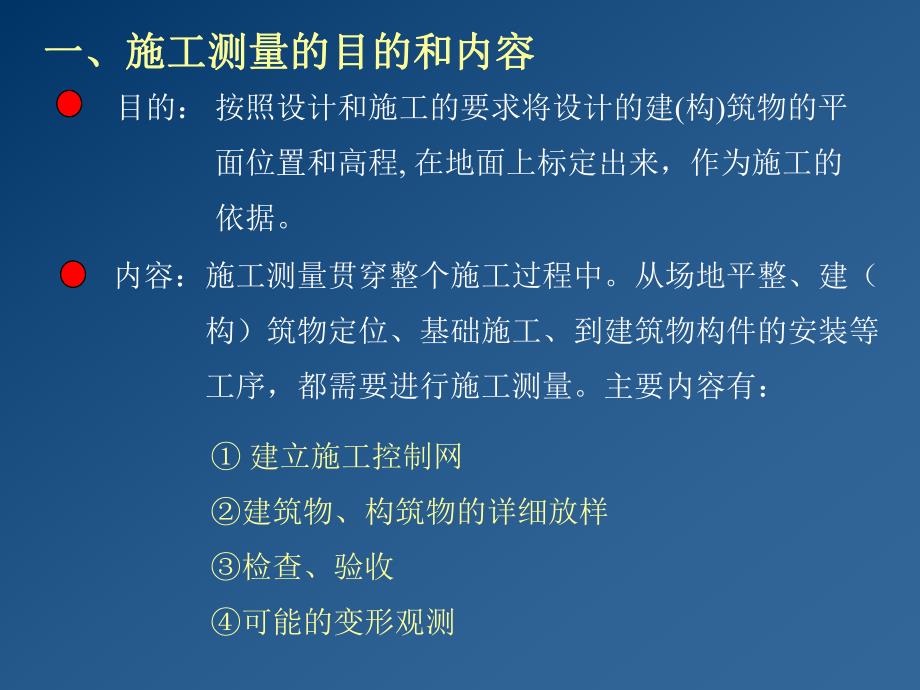

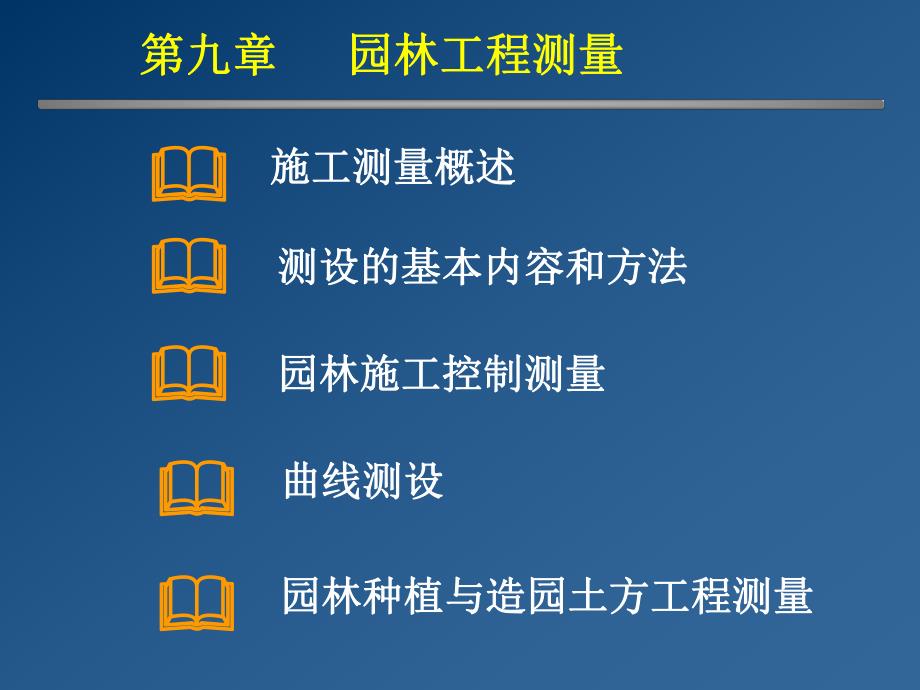

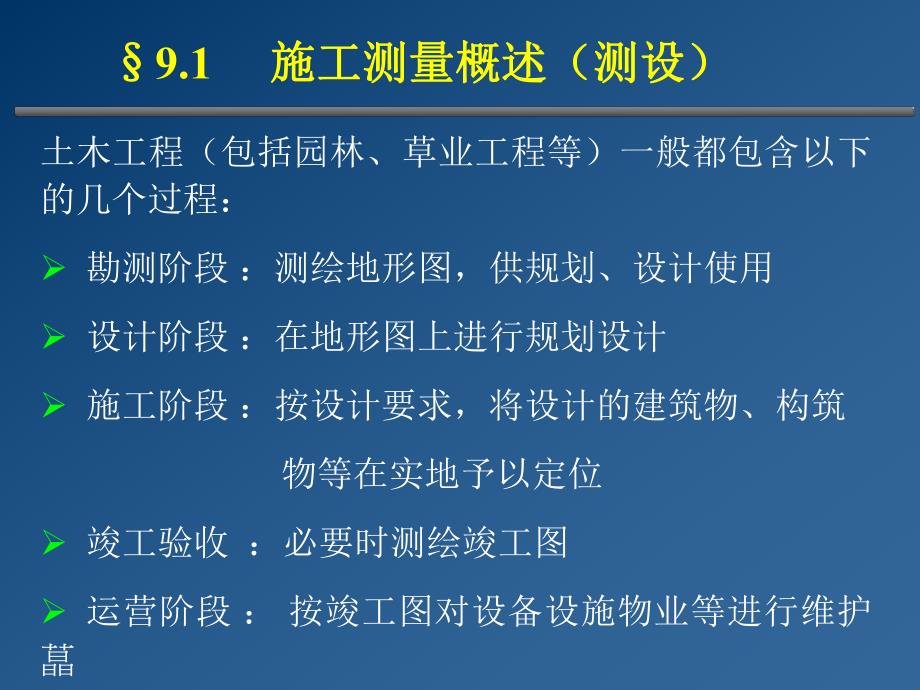

1、第九章第九章 园林工程测量园林工程测量施工测量概述施工测量概述 曲线测设曲线测设测设测设的基本内容和方的基本内容和方法法园林施工控制测量园林施工控制测量 园林种植与造园土方工程测量园林种植与造园土方工程测量9.1 施工测量概述(测设)施工测量概述(测设)土木工程(包括园林、草业工程等)一般都包含以下的几个过程:勘测阶段:测绘地形图,供规划、设计使用 设计阶段:在地形图上进行规划设计 施工阶段:按设计要求,将设计的建筑物、构筑 物等在实地予以定位 竣工验收 :必要时测绘竣工图 运营阶段:按竣工图对设备设施物业等进行维护 一、施工测量的一、施工测量的目的和内容目的和内容目的:按照设计和施工的要求将

2、设计的建(构)筑物的平 面位置和高程,在地面上标定出来,作为施工的 依据。内容:施工测量贯穿整个施工过程中。从场地平整、建(构)筑物定位、基础施工、到建筑物构件的安装等 工序,都需要进行施工测量。主要内容有:建立施工控制网建筑物、构筑物的详细放样检查、验收可能的变形观测 二二、施工测量的特点、施工测量的特点(与地形测绘相较)(与地形测绘相较)目的不同:施工测量是将设计的建(构)筑物的位置测设于地 面,它与测绘地形图的程序相反。测绘与测设测绘与测设测设:图纸测设:图纸地面地面测绘:地面测绘:地面图纸图纸精度要求不同:施工测量的精度要求并非按比例尺大小去决 定,而是取决于工程的性质、规模、材料、施

3、个工方法。工程的规模工程的规模 建筑的高低建筑的高低工程的性质工程的性质 结构的区别结构的区别一般测设的精度高于地形测量的精度。施工测量和地形测量一样,必须遵循由整体到整体到局部局部,先控制后细部的原则先控制后细部的原则。在控制测量的基础上,进行细部施工放样工作。同时,施工测量的检核工作十分重要,必须采用各种方法加强外业数据和内业成果的检验,否则就有可能给施工质量造成巨大损失。三三、施工测量的原则、施工测量的原则 施工现场工种多、交叉作业频繁,车流、人流复杂,对测量工作影响较大。各种测量标志必须隐固、坚实地埋置于不易破坏处,否则难于保存。一、已知水平距离的测设一、已知水平距离的测设9.2 测设

4、测设的基本内容和方法的基本内容和方法htllllDDDD测测实丈量时:htllllDDDD设设测测设时:1.一般方法一般方法例:例:设计 D=25.000 m,现用名义长度为 30 m的钢尺在t0=200C时与标准尺比较,其检定长度为30.003m,测设时温度为t=+300C,钢尺的膨胀系数=0.0000125m/10C,测得AB的高差h=-1.00 m,测设时拉力与钢尺检定时拉力(10kg)相同,试计算测设时在地面上应量出的斜距 D测。2.精确方法(精确方法(测设时要进行尺长、温度和高差改正)mlmlmlhtl020.0000.25200.1.3003.0000.25)2030(000012

5、5.0.2002.0000.2530003.0.12高差改正温度改正尺长改正解:解:mlllDDDDhtl015.25020.0003.0002.0000.25设设测从A点起,沿AB方向用钢尺量25.015m定出B点,则AB的水平距离即为25.000m。3.用红外测距仪、全站仪测设水平距离用红外测距仪、全站仪测设水平距离 欲从A点沿给定的方向测设距离D。于A点安置测距仪,在给定方向上的某点安置反光镜,使仪器显示的距离稍大于D,定出C点。得水平距离与测设距离之差:D=D-D。若C在C点附近,用小钢尺改正D,得C点并固定之。然后,将反光镜安置在C点,复测AC距离,如果与测设距离之差超限,则再进行改

6、正。(1)用红外测距仪测设距离 将全站仪安置于A点,测出气象参数,输入全站仪。沿给定方向瞄准欲测设点上的反光镜,持反光镜的人手持镜杆沿给定方向前进,当跟踪反光镜显示距离达到欲测设距离时,则将光反镜稳固地安置于C点,并桩定之。再仔细进行观测,稍移动反光镜,使显示距离等于已知水平距离D,则在木桩上标定C点。为了检核可进行复测。同上方法,将反光镜安置在C点,复测AC距离,如果与测设距离之差超限,则再进行观测。直到满足要求为止。(2)用全站仪测设距离二、已知水平角的测设二、已知水平角的测设 地面上已有OA方向,已知测设角度为,则在O点安置经纬仪,盘左盘左瞄准A点,转动照准部,使度盘读数增加角值,在地上

7、沿视线标定C点。同理 盘右盘右位置再瞄准A点,在地上标定C点。如果C和C不重合,则取C、C的中点C,并固定之。1.一般一般方方法法(当测设精度要求不高时,使用该方法)为了检核,用测回法测量AOC,若AOC与值之差符合要求即可。此法又称盘左盘右分中法。已知一个方向和水平角的数据已知一个方向和水平角的数据,将该角的另一方向测设于实将该角的另一方向测设于实地地 在O点安置经纬仪,用一般方法测设角,得C点。用测回法数个测回测量AOC,得1。=-1,再测量OC距离为D。便可计算C点上的垂距CC0,CC0即为改正值。从C点按符号确定CC0改正的方向,量出CC0,即得C点。2.精确法精确法(当测设精度要求较

8、高时使用此法,又称归化法)CC0=D tg D /p 三、已知高程点的测设三、已知高程点的测设 测设已知高程是根据水准点的高程进行引测 BMA为一水准点,高程为HA,欲测设B点,其高程为HB。现测得后视读数a=1.220m,则前视读数b=HA+a-HB。视线对准水准尺上的b=0.820m,水准尺紧贴B点桩,以尺底为准在桩上划一横线,此线即为45.220m的高程线。BMABHA=44.820mHA=44.820m计算测设数据计算测设数据叙述测设步骤叙述测设步骤已知:水准点高程已知:水准点高程HA、设计高程、设计高程HB 求:测设数据求:测设数据 b ab=HBHA b=HA+a HB b=Hi

9、HB 在已知水准点在已知水准点A和测设高程点和测设高程点B之间安置水准仪,根据视之间安置水准仪,根据视线高程和设计高程计算出线高程和设计高程计算出b,然后在然后在B点立尺,上下移动尺子,点立尺,上下移动尺子,当读数为当读数为b时,时,B点的尺底高程即为设计高程点的尺底高程即为设计高程HB 在建筑施工过程中,大多以室内地坪的高程作为0标高。建筑物的门、窗、过梁等的标高均以0为依据进行测设。四、平面点位的测设四、平面点位的测设 根据控制网的形式、地形情况、控制点的分布等因素,可采用不同的方法进行点位的测设。(一一)直角坐标法直角坐标法 该法适用于施工方格网等有相互垂直轴线的控制网形式,在园林工程中

10、,此法最为常用。OA、OB为相互垂直的轴线(O点坐标为已知)。M、N、P、Q点的设计坐标均为已知,首先计算出建筑物特征点与控制点的坐标增量:y=YM-YO,x=XM-XO,测设时,将仪器安置于O点,瞄准 A 点,测设y,从而得到C点。再将仪器置于C点,仍瞄准A点,向左测设90角,测设x和MN边长,得到M、N两点;同样方法可得P、Q两点。分别丈量建筑物的各边长和测量建筑物的4个内角,检查是否符合设计要求,否则,进行改正。直角坐标法,计算简单,测设方便,精度较高,但在使用时要注意尽量采用近处的控制(b)位置图(总平面图)T1原驳岸(c)平面图图10-25 荷花亭花台Pl1Dl2T2花台AT3OCT

11、4(a)透视图T6T5(二二)极坐标法极坐标法 又称角度距离法,即测设一个角度和一个边长而放样点位。若用钢尺量距,最好不要超过一个尺段,适用于量距方便的条件下。AB为一建筑物的轴线点,其设计坐标为已知,附近有测量控制点1、2、3.。首先计算测设数据:将经纬仪安置于点2,测设1角,沿此方向量取D1,便得到A点;同法,在4点上测设B点。然后测量AB边长,检查是否与设计长度一致,以资校核。BBBBAAAABABBBAAAXXYYDXXYYDXXYYtgXXYYtg44442222214342223144142212cossin,cossin,根据计算结果绘制测设草图,然后进行实地测设。(三三)用全站

12、仪测设点位用全站仪测设点位 1.用全站仪测设平面点位 用全站仪测设平面点位时,用全站仪测设平面点位时,无需事先计算设计数据无需事先计算设计数据,其方其方 法如下法如下:(1)将全站仪安置于2点上,瞄准控制点3,置水平度盘读数为 00000。(2)将A点和2、3两点的坐标输入主机,给出指令,便自动计算 出设计数据D1和1。(3)旋转照准部,使显示的角值为1,将反光镜置于视线上A点 附近,即显示平距D,根据D与D1之差移动反光镜使D1 与 D相差较小,然后可用小钢尺沿视线方向进行改正,从 而得到A点,并固定之。(4)同法,于点4测设B点。(5)当测设完一个点后,随时测出该点的坐标,与设计坐标相比

13、较,以资校核。2.全站仪坐标放样 将全站仪置于测站点上,量出仪高和反光镜高度;输入测站点的坐标和高程,同时输入定向点的方位角;再输入待定点p的坐标和高程,以及放样的限差dx、dy、dh。瞄准定向点,按全站仪的程序,便可在欲设p点近处,跟踪测量,全站仪即可显示出与待定点的三维坐标差。有的仪器还可显示图形,给出跟踪方向。直到在限差之内,该点即放样完成。(四四)角度交会法角度交会法 该法只测设角度,不测设距离,故适用于不便量距或控制点远离测设点的条件下。为了保证测设点P的精度,需要用两个三角形交会。首先根据P点和A、B、C点的已知坐标,分别计算出指向角1、2和3、4,然后分别于A、B、C三个点上测设

14、指向角1、2和3、4并在P点附近沿AP、BP、CP方向各打二个小木桩。桩顶钉一小钉,拉一细线,以示AP、BP、CP方向线。三条方向线的交点,即为P点。但是由于测设存在误差,三条方向线有时不交于一点,会出现一个很小的三角形,称误差三角形。若误差三角形的边长在允许范围之内,则取三角形重心为P点位置。否则,重新测设。(五五)距离交会法距离交会法 距离交会法是在两个控制点上,量取两段平距交会出点的平面位置。当地形平坦时,若用钢尺量距,距离不大于一个尺段,用此法较适宜。如 D1、D2分别为1A、2A的平距,在A点测设平距D1,在2点测设D2,其交点即为A点。测设时,交会角的大小一般在60120之间较为适

15、宜。点的平面位置的测设方法点的平面位置的测设方法1、直角坐标法:、直角坐标法:测设方法、测设步骤测设方法、测设步骤2、极坐标法:、极坐标法:计算测设数据、叙述测设步骤计算测设数据、叙述测设步骤3、角度交会法、角度交会法4、距离交会法、距离交会法注意:各种测设方法的特点、什么情况适用注意:各种测设方法的特点、什么情况适用计算测设数据、叙述测设步骤计算测设数据、叙述测设步骤计算测设数据、叙述测设步骤计算测设数据、叙述测设步骤五五、已知设计坡度线已知设计坡度线的测设的测设 在修筑道路、敷设排水管道等工程中,经常要测设设计时所指定的坡度线。例:例:A、B为设计坡度线的两端点,若已知A点设计高程为HA,

16、设计坡度 iAB=-1。计算B点的高程 HB=HAi D,可根据已知水准点将A、B点的高程测设出来。测设步骤:测设步骤:测设已知高程点A、B的HA、HB于地面上。将水准仪安置在A点并量仪器高i,安置要求如图 旋转AB方向上的脚螺旋和微倾螺旋,使视线在B点标尺上 所截取的读数等于仪器高i,此时,水准仪的倾斜视线与 设计坡度平行,当中间各桩点1、2、3上的读数都为i 时,则各桩顶的连线就是设计坡度线。若各桩顶的标尺实际读数为b,则各桩的填挖数据为:填挖数据=i -bi 如果 i =bi,不填不挖,i bi,须挖,反之须填。9.3 园林施工控制测量园林施工控制测量 园林工程的建设施工程序:先理山水、改造地形 埋设管道 辟筑道路、铺装场地 营造建筑、构筑工程设施 实施绿化 在工程建设勘测阶段已建立了测图控制网,但是由于它是为了测图而建立的,未考虑施工的要求,因此其控制点的分布、密度、精度都难以满足施工测量的要求。必须重新建立专门的施工控制网。一、施工基线一、施工基线施工基线的布设施工基线的布设 施工基线是施工场地的施工控制基准线,即在场地中央放样一条长轴线或若干条与其垂直的短轴线。建筑基线的布
