《单组分聚氨酯防水涂料施工及质量验收.ppt》由会员分享，可在线阅读，更多相关《单组分聚氨酯防水涂料施工及质量验收.ppt（67页珍藏版）》请在第壹文秘上搜索。

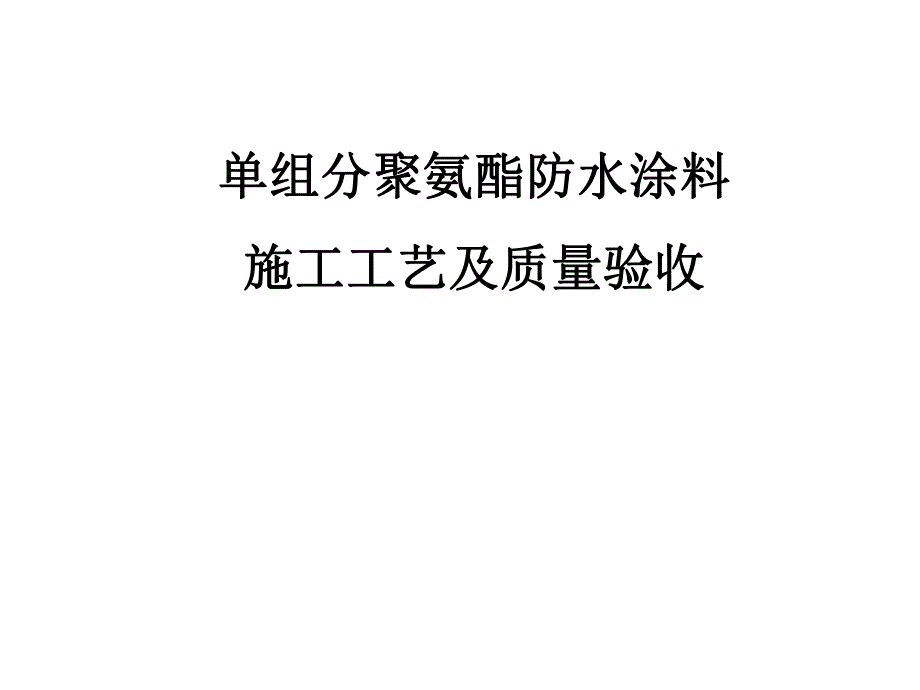

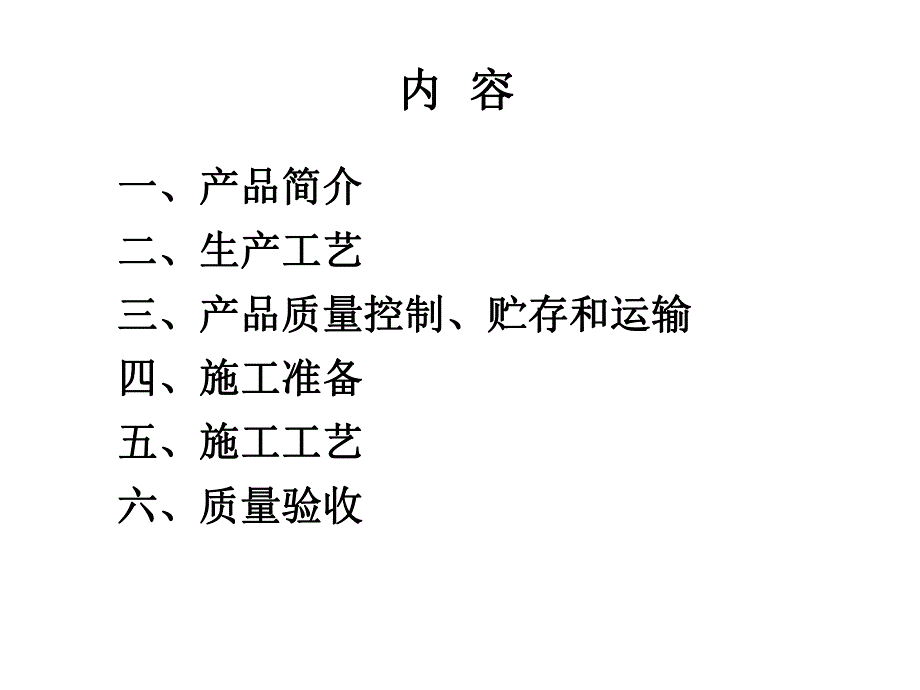

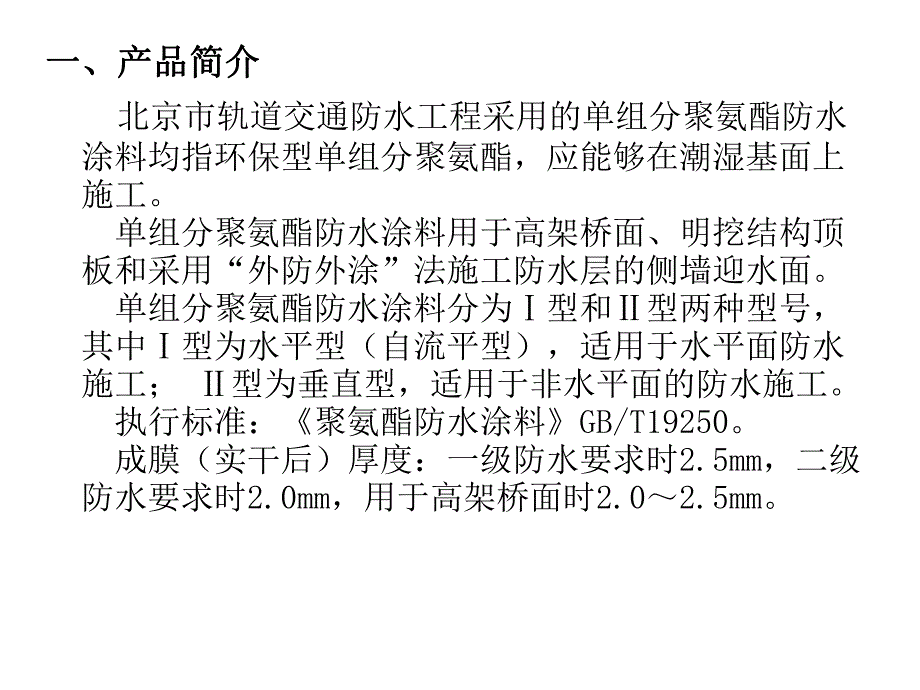

1、单组分聚氨酯防水涂料单组分聚氨酯防水涂料施工工艺及质量验收施工工艺及质量验收一、产品简介一、产品简介二、生产工艺二、生产工艺三、产品质量控制、贮存和运输三、产品质量控制、贮存和运输四、施工准备四、施工准备五、施工工艺五、施工工艺六、质量验收六、质量验收内内 容容 北京市轨道交通防水工程采用的单组分聚氨酯防水涂料均指环保型单组分聚氨酯，应能够在潮湿基面上施工。单组分聚氨酯防水涂料用于高架桥面、明挖结构顶板和采用“外防外涂”法施工防水层的侧墙迎水面。单组分聚氨酯防水涂料分为型和型两种型号，其中型为水平型（自流平型），适用于水平面防水施工；型为垂直型，适用于非水平面的防水施工。执行标准：聚氨酯防水涂
2、料GB/T19250。成膜（实干后）厚度：一级防水要求时2.5mm，二级防水要求时2.0mm，用于高架桥面时2.02.5mm。一、产品简介一、产品简介桶装单组分聚氨酯桶装单组分聚氨酯 聚氨酯防水涂料的标记方法：类单组分聚氨酯防水涂料的标记为：PU 防水涂料 S GB/T19250。单组分聚氨酯防水涂料物理性能单组分聚氨酯防水涂料物理性能序号序号检检 测测 项项 目目指指 标标1拉伸强度/MPa 1.902.452浸水168h后拉伸强度/MPa 1.73断裂伸长率/%5504504浸水168h后断裂伸长率/%4005撕裂强度/（N/mm）12146低温弯折性/-407耐水性/%（材料浸水168h
3、后取出擦干即进行试验，其粘结强度和抗渗性保持率）808不透水性 0.3MPa 120min 不透水9固体含量/%8010表干时间/h 1211实干时间/h 2412加热伸缩率/%+1.0 -4.013潮湿基面粘接强度/MPa 0.514定伸时老化加热老化无裂纹及变形15碱处理拉伸强度保持率/60150断裂伸长率/500400低温弯折性/-35 单组分聚氨酯防水涂料进场抽样检验：单组分聚氨酯防水涂料进场后，应按照规范的规定进行抽样检验。1）抽样数量：每5t为一批，不足5t按一批抽样。2）外观质量检验：均匀黏稠体，无凝胶，无结块。单组分聚氨酯防水涂料进场抽样测试物理性能单组分聚氨酯防水涂料进场抽样
4、测试物理性能序号序号检检 测测 项项 目目指指 标标1浸水168h后拉伸强度/MPa 1.72浸水168h后断裂伸长率/%4003耐水性/%（材料浸水168h后取出擦干即进行试验，其粘结强度和抗渗性保持率）804不透水性 0.3MPa 120min 不透水5潮湿基面粘接强度/MPa 0.5 单组分聚氨酯防水涂料的辅材：1.基层处理剂：为增强涂料防水层与基层之间的粘结力，在涂料防水层施工前，预先涂刷在基层上的一种涂料。通常可采用环氧或聚合物类。2.胎体增强层：4060g/m2的长纤聚酯布或1620目的玻纤网格布，设置在涂层之间，增加涂层拉伸强度；3.聚氨酯建筑密封胶：用于细部节点处理，其物理性能
5、指标应符合聚氨酯建筑密封胶JC/T 482-2003标准的规定。序号检测项目指标聚酯无纺布玻纤网布1外观均匀无团状，平整无皱褶2拉力（宽50mm）/N纵向/N15090横向/N100503延伸率/%纵向/103横向/203涂料防水层胎体增强层的物理性能涂料防水层胎体增强层的物理性能注：胎体增强层进场抽样检验项目按上表全部检测。序号检 测 项 目20HM25LM20LM1密度，g/cm3规定值0.12流动性下垂度（N型），mm3流平性（L型）光滑平整3表干时间，h244挤出性（仅适用于单组分产品），mL/min80 5适用期（仅适用于多组分产品），h16弹性恢复率，707拉伸模量，MPa230.
6、4或0.60.4和0.6-208定伸粘结性无破坏9浸水后定伸粘结性无破坏10冷拉热压后的粘结性无破坏11质量损失率，7聚氨酯建筑密封胶的物理性能聚氨酯建筑密封胶的物理性能 聚氨酯建筑密封胶进场抽样检验：聚氨酯建筑密封胶进场后，应按照规范的规定进行抽样检验。1）抽样数量：每2t为一批，不足2t按一批抽样。2）外观质量检验：细腻、均匀膏状物或黏稠液体，无气泡、结皮和凝胶现象。序号检 测 项 目20HM25LM20LM1流动性下垂度（N型），mm3流平性（L型）光滑平整2挤出性（仅适用于单组分产品），mL/min803定伸粘结性无破坏聚氨酯建筑密封胶进场抽样检验物理性能聚氨酯建筑密封胶进场抽样检验物
7、理性能二、生产工艺二、生产工艺聚氨酯反应釜聚氨酯反应釜聚氨酯反应釜聚氨酯反应釜 产品用带盖的铁桶或塑料桶密闭包装，倒置贮存。根据GB/T 19250标准的规定，产品外包装上应包括：1.生产厂名、地址；2.商标；3.产品标记；4.产品净质量；5.产品用途；6.生产日期或批号；7.运输和贮存注意事项；8.贮存期。防水涂料外包装三、产品质量控制及贮存和运输三、产品质量控制及贮存和运输 产品质量控制 聚氨酯防水涂料生产过程中，应按照国家标准的要求按生产批次进行检测，包括自检和型式检测。企业应具备基本的检测设备，包括（电子）拉力机、不透水仪等。确保产品的质量符合国家标准和设计要求。贮存和运输 运输与贮存
8、时，不同类型、规格的产品应分别存放，不应混杂。避免日晒雨淋，禁止接近火源，防止碰撞，注意通风。贮存温度不应高于40，在正常贮存和运输条件下，产品保质期自生产日起不少于6个月。四、施工准备四、施工准备1、总包单位组织管理机构及职责项目经理总工程师物资部工区技术主管专业质检员技术员施工班组长质检部工区经理工程部计划部施工员工班长工班长：负责防水技术交底的落实工作及现场防水施工；质检员质检员：负责防水施工全过程质量控制及现场质量问题整改；技术主管技术主管：负责编制防水施工方案、技术交底及防水知识培训，对防水施工过程检查、现场整改及向项目部提出防水质量验收申请；工区经理工区经理：负责单个项目工程防水的
9、质量责任；工程部工程部：负责对防水材料、施工方案、施工参数的审核；质检部质检部：负责对防水过程施工的定期检查及限期整改复查。物资部物资部：负责对防水材料原材的购买、现场的存放及原材料见证试验的委托。计划部计划部：负责防水材料厂家的选择。项目总工项目总工：负责项目工程的防水施工方案的制定及主要工艺技术标准，对重大质量问题整改的复查。项目经理项目经理：负责项目工程全面防水质量责任。2、文件管理 防水工程开工前应具备如下资料：防水施工图、防水变更资料（如有）、设计交底记录、图纸会审记录、专项防水方案、施工单位交底记录等。涂料使用前应具备如下资料：供应商首次供货应提供企业资质的相关资料、当年有效的型式
10、检测报告、出厂检测报告、材料合格证、商检证或报关单（进口材料）；批次供货应提供材料合格证、出厂检测报告。总包方应组织对每一批进场材料进行抽样复试，并出具测试报告。3、前期监理工作要点1）技术准备 参与由业主主持的设计交底，领会设计意图，明确防水设计控制要点；组织相关人员熟悉施工图纸、汇总图纸中存在的问题，并形成图纸会审记录；审批施工单位申报的防水分项施工方案；检查施工单位技术交底落实情况；审查防水作业队人员安全培训；审批施工单位上报的见证实验室，办理监理见证人员的备案手续。2）合同准备 营业执照；施工业绩；中标通知书；合同及安全生产协议签订情况；审核施工单位申报的防水专业施工队伍资质能否满足所
11、承担工程。3）生产准备 审查防水施工作业人员资格及数量是否满足要求；检查防水材料存放仓库是否满足要求；检查分包单位进场机设备、工器具配备情况是否满足施工要求。4）材料进场监理验收要点 监理核查项目：出场合格证、厂家质量检验报告、厂家质量保证书、商检证 或报关单（进口材料）、进场检查记录、进场复试报告、备案情况等。监理核查要点：防水材料检验报告的检验项目是否齐全，试验结论是否合格。检查出厂合格证、检验报告中的各项物理、化学性能指标是否符合设计及相关规范、标准的要求。如单项检验项目不合格，是否有复检及处理措施。检查进场数量是否与试验填报数量相符；是否按批取样，取样批量是否满足试验要求的比例。检查所
12、选用的防水材料是否符合地下防水工程质量验收规范GB50208要求的防水等级和设防要求。见证试验报告是否是监理审批同意的见证实验室出具，是否有CMA图章。除此之外，监理还需特别注意审核：进场甲控材料，监理应审核防水供应商是否在甲方指定的供应商名录中。进场的甲供材料，监理应审查防水材料供应商是否和甲方签订的合同单位一致。进口材料和设备等，应有商检证或报关单（国家认证委员会公布的强制性认证CCC产品除外）、中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、实验要求等技术文件。4、防水分包单位组织管理机构及职责项目经理总工程师技术主管质检员施工班组长施工员施工工班组长施工工班组长：负责防
13、水技术交底的落实工作及现场防水施工；质检员质检员：负责防水施工全过程质量控制及现场质量问题整改；技术主管技术主管：负责编制防水施工方案、技术交底及防水知识培训，对防水施工过程检查、现场整改及向项目部提出防水质量验收申请；项目总工项目总工：负责项目工程的防水施工方案的制定及主要工艺技术标准，对重大质量问题整改的复查。项目经理项目经理：负责防水工程全面防水质量责任。5、施工设备电动搅拌器：搅拌防水涂料吹风机：清理基层小平铲：清理基层扫帚：清理基层卷尺：度量尺寸剪刀：裁剪胎体增强层油漆刷：涂刷细部节点滚刷：涂刷防水涂料刮板：涂刮防水涂料五、施工工艺五、施工工艺1、基层处理1）不宜采用水泥砂浆进行整个
14、基层的找平处理，由于找平层开裂、找平层与结构层脱层或找平层水泥砂浆窜水问题会降低防水层的防水效果；2）现浇混凝土结构基层表面的尖锐突出物，如模板拼接缝部位的混凝土尖锐突出物等，应凿除并打磨平整，露出新鲜的混凝土基面，使其与周边现浇混凝土面平齐；3）现浇混凝土表面的凹坑，应先清除凹坑内的各种污物和水泥浮浆，露出新鲜的混凝土基面；大的凹坑采用1:2.5水泥砂浆填充并抹压平整，填充后的水泥砂浆边缘不得出现起皮、砂粒等。过小的凹坑无法采用水泥砂浆填充时，可采用聚氨酯密封胶填充抹平；4）阳角应打磨成10mm10mm的圆角或钝角；5）阴角采用1:2.5的水泥砂浆做成钝角，且应确保水泥砂浆与混凝土基层过渡平
15、顺，水泥砂浆边缘不得出现开裂、砂粒和起皮等；6）穿墙管件周边采用聚氨酯密封胶做成3030mm钝角；7）混凝土基层应清扫或高压空气清理干净。8）经过处理后的基层应平顺，大面采用2m靠尺检查，直尺与基层的间隙不超过5mm，且只允许平缓变化；基层表面应坚实，无灰尘、砂粒、明水、起皮、油污等。阳角倒角阳角倒角阴角倒角阴角倒角穿墙管倒角穿墙管倒角合格的基层合格的基层清理基层清理基层处理后的桥面基层处理后的桥面基层2、涂料防水层施工工艺、涂料防水层施工工艺1）基层必须经过验收，符合单组分聚氨酯防水涂料的施工要求；2）应根据确定好的涂刷面积确定每道涂刷用量，以确保涂层厚薄均匀；3）采用涂刷或滚涂方法涂刷配套
16、的聚氨酯基层处理剂，用量应符合产品说明书的规定，所有混凝土基层表面均应满涂均匀；4）底涂层实干后，应先涂刷细部构造部位的加强防水层：（1）在变形缝部位的底涂层表面骑缝粘贴一层1m宽的1.5mm厚丁基橡胶防水密封胶粘带（或双面自粘型橡胶沥青自粘防水卷材），卷材与基层之间必须满粘，不得出现任何空鼓、翘边等部位；（2）在变形缝卷材加强层表面、阴阳角、施工缝、穿墙管件等特殊部位涂刷防水涂膜加强层，加强层厚1mm，一次涂刷成膜；（3）加强层涂刷完毕后，立即粘贴胎体增强层，胎体增强层材料的搭接宽度10cm，严禁加强层表干后再粘贴胎体增强层。5）细部构造防水加强层施工完毕后，经验收合格，再进行大面防水层的涂刷；大面防水层采用多道（一般35道）涂刷，上下两道涂层涂刷方向应互相垂直。每道涂层实干后，才可进行下道涂膜施工；6）涂刷道数应根据环境温度进行调整。高温施工时，应尽量选择早晚低温时涂刷，涂刷道数适当增加，每层涂刷厚度适当减薄。低温施工时，可适当减少涂刷道数，每道涂刷厚度适当增加。防水涂料加强层构造防水涂料加强层构造平面涂料防水层构造平面涂料防水层构造立面涂料防水层构造立面涂料防水层构造阴阳角涂料防
