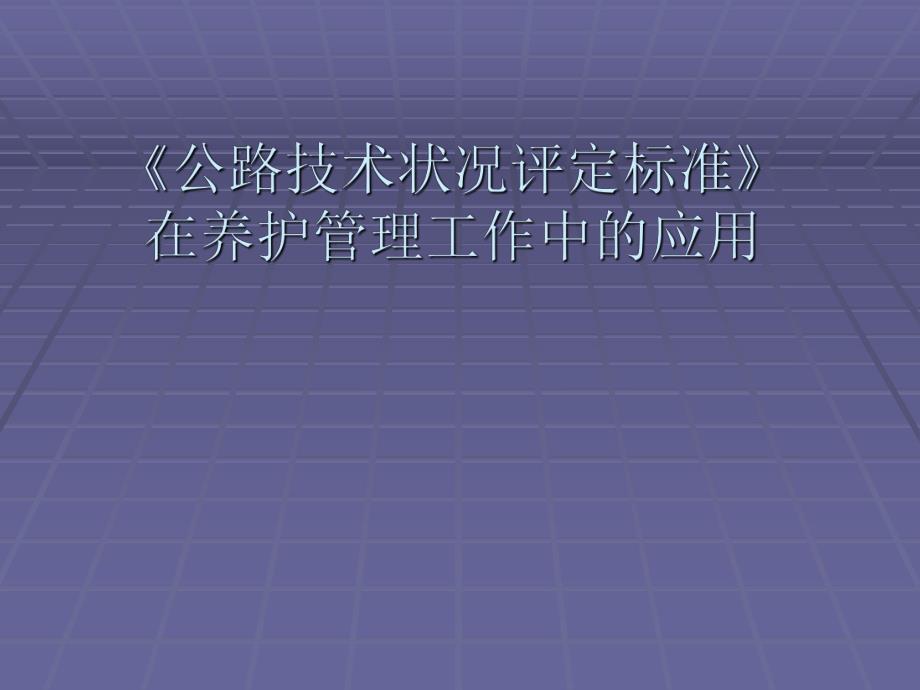

《公路技术状况评定标准在养护管理工作中的应用.ppt》由会员分享，可在线阅读，更多相关《公路技术状况评定标准在养护管理工作中的应用.ppt（49页珍藏版）》请在第壹文秘上搜索。

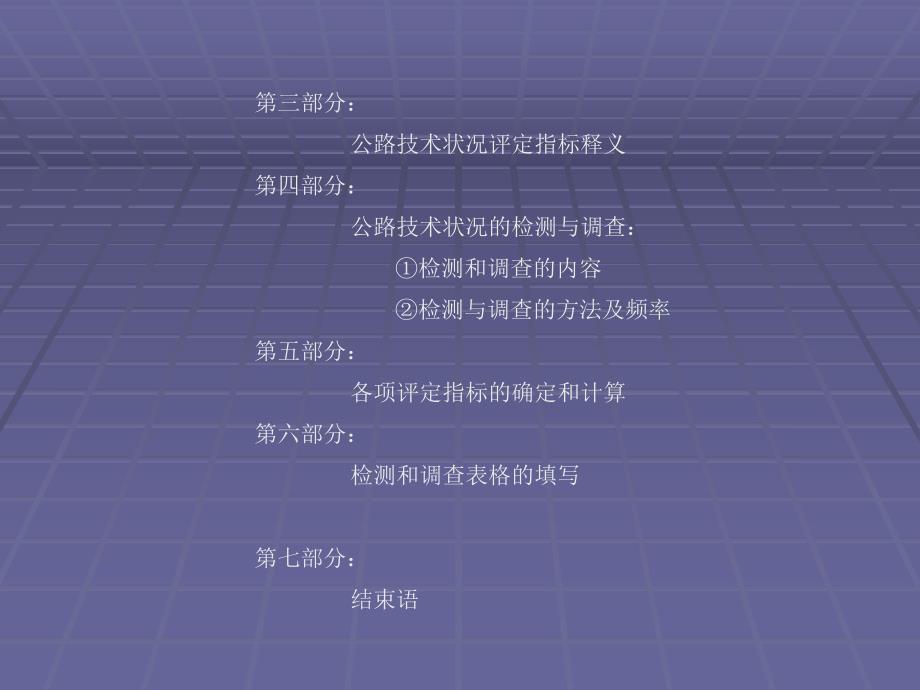

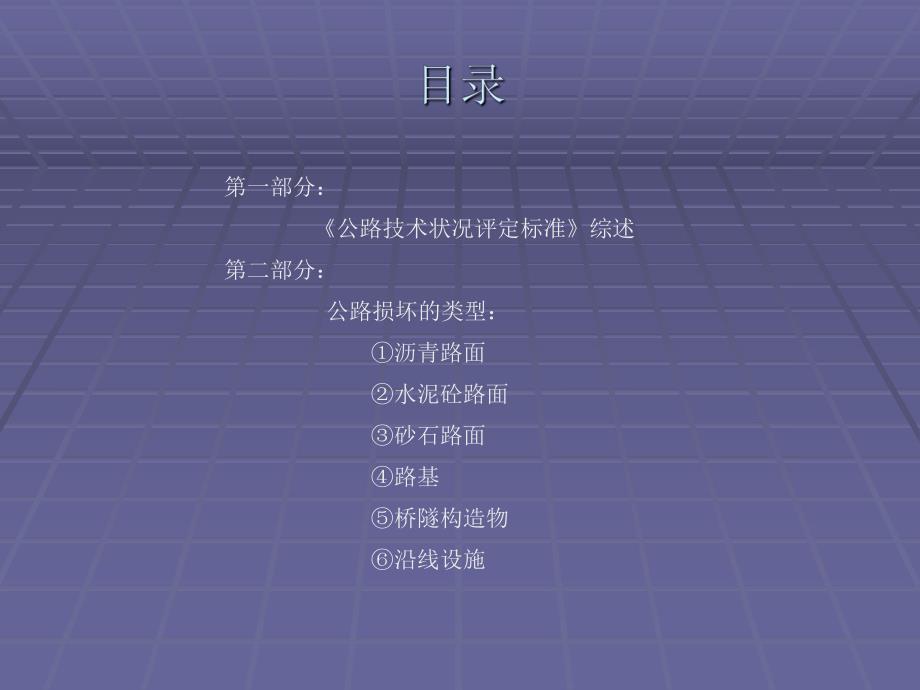

1、第一部分：公路技术状况评定标准综述第二部分：公路损坏的类型：沥青路面 水泥砼路面 砂石路面 路基 桥隧构造物 沿线设施第三部分：公路技术状况评定指标释义第四部分：公路技术状况的检测与调查：检测和调查的内容 检测与调查的方法及频率第五部分：各项评定指标的确定和计算第六部分：检测和调查表格的填写第七部分：结束语龟裂块状裂缝纵向裂缝横向裂缝坑槽松散沉陷车辙波浪拥包泛油修补中度龟裂轻度龟裂重度龟裂轻度龟裂:初期裂缝，无变形、散落，缝细小于2mm，主要裂缝块度在0.20.5m之间，损坏按面积计算。中度龟裂：龟裂的发展期，龟裂状态明显，有轻度散落和变形，裂缝宽度25mm之间。部分裂缝块度小于0.2m，损坏
2、按面积计算。重度龟裂：龟裂特征明显，裂块较小，变形明显、散落严重，主要裂缝大于5mm，大部分裂缝块度小于0.2m，损坏按面积计算。轻度块状裂缝重度块状裂缝轻度块状裂缝：缝细、裂缝区无散落，裂缝宽度在3mm以内，大部分裂缝块度大于1.0m，损坏按面积计算。重度块状裂缝：缝宽、裂缝区有散落，裂缝宽度在3mm以上，主要裂缝块度大于0.51.0m之间，损坏按面积计算。轻度纵向裂缝重度纵向裂缝纵向裂缝：与行车方向基本平行的裂缝。轻度纵向裂缝：缝细、裂缝壁无散落或有轻微散落，无支缝或有少量支缝，裂缝宽度在3mm以内，损坏按长度计算，检测结果要用影响块度（0.2m）换算成面积。重度纵向裂缝：缝宽、裂缝壁有散
3、落，有支缝，裂缝宽度大于3mm，损坏按长度计算，检测结果要用影响块度（0.2m）换算成面积。轻度横向裂缝重度横向裂缝横向裂缝：与行车方向基本垂直的裂缝。轻度横向裂缝：缝细、裂缝壁无散落或有轻微散落，裂缝宽度在3mm以内，损坏按长度计算，检测结果要用影响块度（0.2m）换算成面积。重度横向裂缝：缝宽、裂缝贯通整个路面、裂缝壁有散落并伴随少量支缝，裂缝宽度大于3mm，损坏按长度计算，检测结果要用影响块度（0.2m）换算成面积。轻度坑槽重度坑槽轻度坑槽：坑浅，有效坑槽面积在0.1以内（约0.3m0.3m），损坏按面积计算。重度坑槽：坑深，有效坑槽面积大于0.1以内（约0.3m0.3m），损坏按面积计
4、算。轻度松散重度松散轻度松散：路面细集料散失、脱皮、麻面等表面损坏，损坏按面积计算重度松散：路面细集料散失、脱皮、麻面、露骨，表面剥落有小坑洞，损坏按面积计算轻度沉陷重度沉陷沉陷：大于10mm的路面局部下沉。轻度沉陷：深度在1025mm之间，正常行车无明显感觉，损坏按面积计算。重度沉陷：深度在大于25mm，正常行车有明显感觉，损坏按面积计算。轻度车辙重度车辙车辙：轮迹处深度大于10mm的纵向带状凹槽（辙槽）轻度车辙：深度在1015mm之间，损坏按长度计算，检测结果要用影响宽度（0.4m）换算成面积。重度车辙：深度在15mm以上，损坏按长度计算，检测结果要用影响宽度（0.4m）换算成面积。轻度拥
5、包重度拥包轻度拥包：波峰波谷高差小，高差在1025mm之间，损坏按面积计算。重度拥包：波峰波谷高差大，高差大于25mm，损坏按面积计算。泛油修补泛油：路面沥青被挤出或表面被沥青膜覆盖形成发亮的薄油层，损坏按面积计算。修补：龟裂、坑槽、松散、车辙等的修补面积或修补影响面积（裂缝修补按长度计算，影响宽度为0.2m）路肩边沟不洁路肩损坏边坡坍塌水毁冲沟路基构造物损坏路缘石缺损路基沉降排水系统淤塞路肩损坏路肩边沟不洁路肩边沟不洁：路肩（包括土路肩、硬路肩和紧急停车带）和边沟（包含边坡）有杂物、油渍、垃圾及堆积物。按行车方向的长度计算，每1m扣0.5分。路肩损坏：路肩上出现的各种损坏。轻：路肩轻度损坏包
6、括表6.2.1-2和表6.2.1-3规定的所有轻、中度损坏，砂石路面损坏按轻度处理。所有损坏面积均按损坏的实际面积计算，每1扣1分，累计面积不足1按1计算。重：路肩重度损坏包括表6.2.1-2和表6.2.1-3规定的所有重度损坏。所有重度损坏均按损坏实际面积计算，每1扣2分，累计面积不足1按1计算。边坡坍塌水毁冲沟边坡坍塌：挖方路段边坡坍塌。损坏按处和行车方向的长度（m）计算。长度小于或等于5m为轻度损坏，510m为重度损坏，大于10m为重度损坏。水毁冲沟：填方路段边坡由于雨水冲刷形成的冲沟。损坏按出和冲刷深度计算。深度小于或等于0.2m为轻度损坏，0.20.5m之间为中度损坏，大于0.5m为
7、重度损坏。路基构造物损坏路缘石损坏路基构造物损坏：包括挡墙等圬工体断裂、沉陷、倾斜、局部坍塌、松动和较大面积勾缝脱落。损坏按处和长度（m）计算。小于或等于5m为轻度损坏，510m之间为中度损坏，大于10m为重度损坏。路缘石缺损：路缘石丢失或损坏。按行车方向上的长度计算，每1m扣4分。路基沉降排水系统淤塞路基沉降：深度大于30mm的沉降。损坏按处和长度（m）计算。长度小于5m为轻度损坏，510m之间为中度损坏，大于10m为重度损坏。排水系统淤塞：轻：边沟、排水沟、截水沟等排水系统淤积。按长度计算，每1m扣1分，累计长度不足1m按1m计算。重：边沟、排水沟和截水沟等排水系统全面堵塞，损坏按处计算，
8、每处扣20分。防护设施缺损隔离栅损坏标志缺损 标线缺损绿化管护不善防护设施缺损 防护设施（防撞护栏、防撞网、声屏障、中央分隔带活动护栏和防眩板等）缺 少、损坏或损坏修复后部件尺寸和安装质量达不到要求。损坏处按处和长度（m）计算。轻：长度小于或等于4m，每缺损一处扣10分。重：长度大于4m，每缺损一处扣30分。中央分隔带活动护栏防落网防撞护栏波形梁护栏声屏障防眩板隔离栅隔离栅隔离栅损坏：隔离栅损坏后修复不及时或修复质量达不到规 范的技术要求，损坏按处计算，每缺损一处扣20分。标志缺损 各种交通标志（指示标志、警告标志、禁令标志、里程碑、轮 廓标、百米桩等）残缺、位置不当或尺寸不规范、颜色不鲜明、
9、污 染，可变信息板故障等。损坏按处计算，其中，轮廓标和百米桩每3 个损坏算1处计算，每处扣20分。标线缺损 标线（含凸起路标）缺少或损坏，损坏按长度（m）计算。每 缺损10m扣1分，累计长度不足10m按10m计算，评价时不考虑车道 数量的影响。绿化管护不善 树木、花草枯萎或缺树，虫害未及时防治，绿化带未及时修剪 或有杂物路段应绿化而未绿化。损坏按长度（m）计算，每10m扣1 分，累计长度不足10m按10m计算。MQI路面（PQI）路基（SCI）桥涵构造物（BCI）沿线设施（TCI）路面损坏（PCI）路面平整度（RQI）路面车辙（RDI）结构强度（PSSI）MQI公路技术状况指数；PQI公路使用
10、性能指数(Pavement Quality or Performance Index);SCI路基技术状况指数(Subgrade Condition Index);BCI桥隧构造物i技术状况指数(Bridge,Tunnel and Culvert Condition Index);TCI沿线设施技术状况指数(TrafficCondition Index);PCI路面损坏状况指数(Pavement Surface Condition Index);RQI路面行驶质量指数(Riding Quality Index);RDI路面车辙深度指数(Rutting Depth Index);SRI路面抗滑性
11、能指数(Skidding Resistance Index);PSSI路面结构强度指数(Pavement Structure Strength Index)。1.路面损坏状况检测：自动化和人工检测两种方法（采用快速检测设备检测路面时，应纵向连续检测，横向检测宽度不得小于车道宽度的70%。检测设备应能够分辨1mm以上的路面裂缝，检测结果宜采用计算机自动识别，识别准确率应达到90%以上。2.平整度检测：设备检测和人工检测（三米直尺检测）。3.路面车辙检测：根据断面数据计算路面车辙深度（结合路面平整度一起检测）。4.路面抗滑性能检测：宜采用基于横向力系数的路面抗滑性能检测设备或者其他具有可靠数据标定
12、关系的自动化设备。5.路面结构强度检测：宜采用具有可靠数据标定关系的自动化设备，检测结果应能换算成我国相关技术规范规定的回弹弯沉值。（常用贝克曼梁检测）检测与调查方法检测内容检测频率路面PQI沥青 水泥混凝土路基SCI桥隧构造物BCI沿线设施TCI高速、一级公路二、三、四级公路高速、一级公路二、三、四级公路路面损坏（PCI）1年1次1年1次1年1次1年1次1年1次1年1次采用最新桥梁、隧道、涵洞技术状况评定结果1年1次1年1次1年1次路面平整度（RQI）抗滑性能（SRI）路面车辙（RDI）结构强度（PSSI）2年1次2年1次1年1次抽样检测 公路技术状况指数MQI：MQI=PQIPQI+SCI
13、SCI+BCIBCI+TCITCI式中：PQIPQI在MQI中的权重，取值为0.70；SCI SCI在MQI中的权重，取值为0.08；BCI BCI在MQI中的权重，取值为0.12；TCITCI在MQI中的权重，取值为0.10。路面使用性能PQI：PQI=PCIPCI+RQIRQI+BDIRDI+SRISRI 沥青路面使用性能评价包括路面损坏、平整度、车辙、抗滑性能和结构强度五项技术内容。1.路面损坏（PCI）：PCI=100a0DRa1AA100DR0i1iii 式中：a.DR为路面破损率 b.各项权重取值于公路实属状况评定标准，详见 标准1417页。2.路面行驶质量（RQI）：路面平整度用
14、路面行驶质量指数（RQI）评价，计算公式如下IRIa01ea1100RQI式中：IRI国际平整度指数（International Roughness Index,m/km)a0高速公路和一级公路采用0.026，其他等级公路采用0.0185；a1高速公路和一级公路采用0.65，其他等级公路采用0.58。4.路面抗滑性能（SRI）：路面抗滑性能用路面抗滑性能指数（SRI）评价，计算公式如下minSFCa0minSRIea1SRI100SRI1式中：SFC横向力系数（Side-way Force Coeffient);SRImin标定参数，采用35.0；a0模型参数，采用2.0；a1模型参数，采用4
15、.0。SSIa01ea1100PSSI5.路面结构强度（PSSI）：路面结构强度用路面结构强度指数（PSSI）评价，计算公式如下0dLLSSI 式中：SSI路面结构强度系数（Structure Strength Coefficient)，为路面设计弯沉 与实测代表弯沉之比；ld路面设计弯沉(mm);l0实测代表弯沉（mm）；a0模型参数，采用15.71；a0模型参数，采用5.19。路基技术状况（SCI）：路基技术状况用路基技术状况指数（SCI）评价，计算公式如下：)GD(100SCIiSCI81ii式中：GDiSCI第i类路基损坏的总扣分（Global Deduction),最高分值为100，
16、按标准第18页表6.2.2的规定计算；i第i类路基损坏的权重，按按标准第18页表6.2.2取值；i路基损坏类型。路基技术状况（SCI）：桥梁、隧道和涵洞技术状况用桥隧构造物技术状况指数（BCI）评价，计算公式如下：BCI=min（100GDiBCI)式中：GDiBCI第i类构造物损坏总扣分，追高分值为100，按标准第19页 6.2.3规定计算；i构造物类型（桥梁、隧道或涵洞）。沿线设施技术状况（TCI）：沿线设施技术状况用沿线设施技术状况指数（TCI）评价，计算公 式如下：)GD(100TCIiTCI51ii式中：GDiTCI第i类路基损坏的总扣分,最高分值为100，按标准第19页表 6.2.4的规定计算；i第i类设施损坏的权重，按按标准第19页表6.2.4取值；i设施损坏类型。综合评定：1.路段MQI：按式（6.2）计算。对非整公里路段，除PQI外，SCI、BCI和TCI三项指标的实际扣分均应换算成整公里值（扣分基本标 定单元长度/实际路段长度）。桥隧构造物评价结果（BCI）计入 桥隧构造物所属路段。存在五类桥梁、危险隧道、危险涵洞 段，MQI=0。2.路线MQI：路线技术状况评定时
