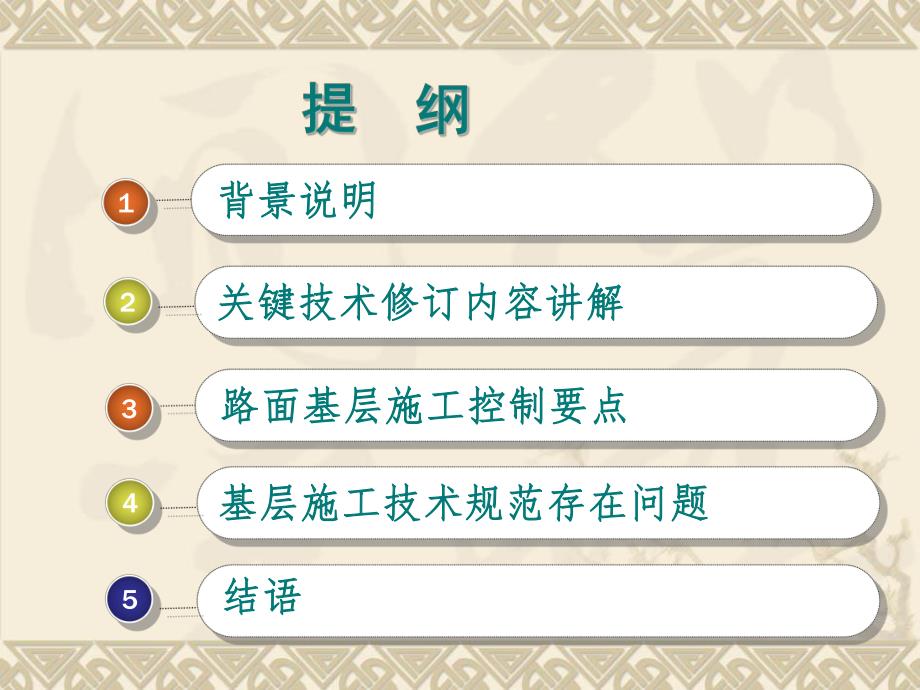

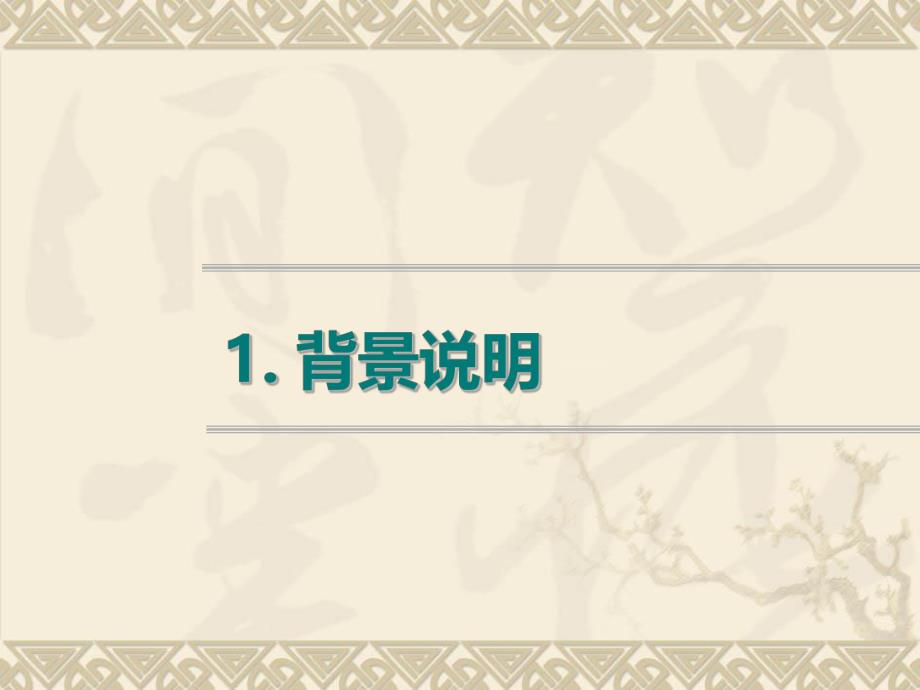

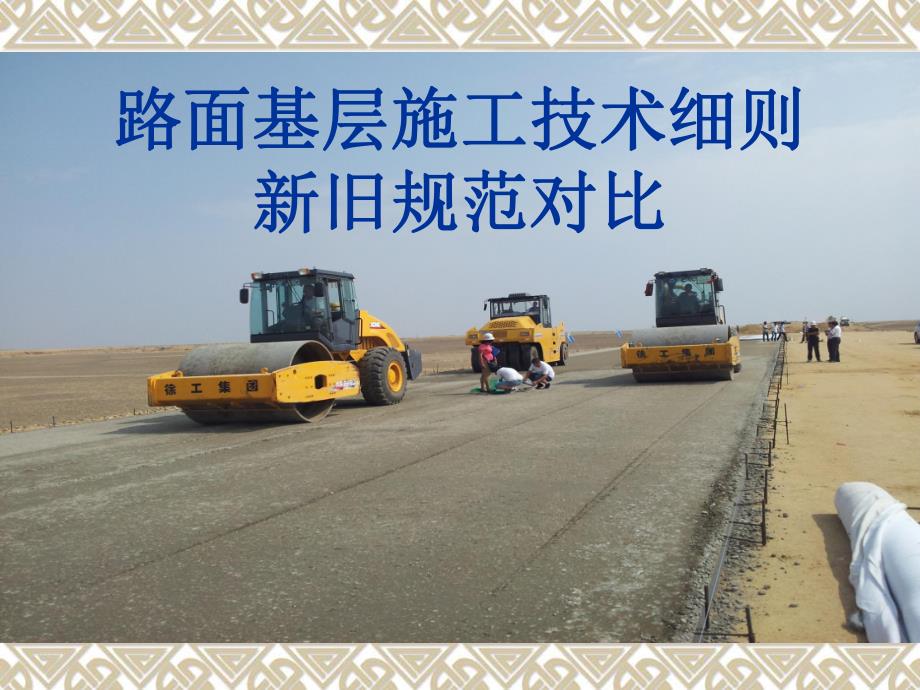

1、路面基层施工技术细则路面基层施工技术细则新旧规范对比新旧规范对比5结语结语4基层施工技术规范存在问题基层施工技术规范存在问题1背景说明背景说明2关键技术修订内容讲解关键技术修订内容讲解3路面基层施工控制要点路面基层施工控制要点20世纪80年代初,基层便于“就地取材”、工程造价较低、技术性能较好,同时又能有效地解决了当时路面结构早期损坏的问题，作为高等级公路的主要结构形式近十多年来,我国高速公路建设面临早期损坏高发现象。这次早期损坏现象与80年代初有明显的不同,80年代初的早期损坏主要是整体路面结构的损坏,而这次主要是沥青面层的破损。改进、提升我国半刚性基层材料结构的修建质量,是消除沥青路面早期
2、损坏的有效技术措施之一。2007年，据交通运输部交公路发2007378号文的要求，由交通运输部公路科学研究院主持公路路面基层施工技术规范（JTJ 0342000）的修订工作。2013年7月，按照“公路工程行业标准制修订管理导则”的要求及部公路局审查意见，原“规规范范”修改为公路路面基层施工技术细则公路路面基层施工技术细则。原规范施行15年来，对指导我国公路路面基层施工，保证路面质量起到了很大作用。1985年交通部发布了第一版公路路面基层施工技术规范1993年交通部发布了第二版公路路面基层施工技术规范2000年交通部发布了第三版公路路面基层施工技术规范（JTJ034-2000）2007修订201
3、5年交通部发布了第四版公路路面基层公路路面基层施工技术细则施工技术细则（JTG/T F-2015）公路路面基层施工技术细则（JTG/T F-2015）于 2015年8月1日正式实施。从规范到细则体现是指导思想的调整。规范更多是强制性的，细则更多是推荐性的，淡化了强制的性质。我国幅员辽阔，如果全国公路建设都共用一本规范，那是不科学的。推行细则，各地方可以结合自身的具体情况来执行，这需要充分发挥各地方的积极性。细则颁布后，各地方是否需要执行，关键在于能否解决目前基层存在的问题。如果有更适合当地的方法，可以根据具体而定；如果没有更好的办法，则推荐严格执行细则规定。共分8章和4个附录1 总则2 术语3
4、 原材料要求4 混合料组成设计5 混合料生产、摊铺及碾压6 养生、交通管制、层间处理及其他7 填隙碎石施工技术要求8 施工质量标准与控制附录A 无机结合料稳定材料级配设计附录B 水泥稳定碎石等质量控制关键环节附录C 回弹弯沉值的计算附录D 质量检验的统计分析计算1 总则2 术语3 水泥稳定土 4 石灰稳定土 5 石灰工业废渣稳定土 6 级配碎石 7 级配砾石 8 填隙碎石 9 质量管理及检查验收 附录A 回弹弯沉值的计算与检验附录B 现场随机取样位置的确定共分9章和2个附录施工技术细则施工技术细则施工技术规范施工技术规范新新旧旧修订的重点及思路 细则对基层的要求，是瞄准长寿命沥青路长寿命沥青路
5、面面的要求来修订的，以提高基层施工质量均以提高基层施工质量均匀性为核心，以修建耐久性路面基层匀性为核心，以修建耐久性路面基层为目标，为目标，因此很多技术要求都比较高，重申了沥青路面“强基、薄面、稳土基强基、薄面、稳土基”的设计理念，但更有利于我国公路建设的健康发展。术语中增加了：容许延迟时间容许延迟时间和碾压遍数碾压遍数的名词解释。v容许延迟时间在满足强度标准的前提下，水泥稳定材料拌和后至碾压成型之前所容许的最大时间v碾压遍数前进前进+后退算后退算1 1遍遍。对于11m宽路面，如钢轮压路机碾压宽度2.1m，按1/3错轮碾压，压路机从路的一侧走到另一侧，需要走（11-2.1/3*2）/0.714
6、个来回，相当于大部分碾压3遍。原材料要求：原材料要求：水泥稳定材料可添加缓凝剂或早强剂水泥稳定材料可添加缓凝剂或早强剂：v在水泥稳定材料中加缓凝剂缓凝剂或早强剂早强剂时，应对混合料进行试验验证。外掺剂的技术要求应符合公路水泥砼路面施工技术细则(JTG/T F30)规定。【原原】没有要求。v【解读解读】在大多数情况下不用加，但在一些特殊特殊情况情况，如气候变化气候变化(气温较高，水泥的初凝时间不足时)工期要求工期要求等，需加一定外加剂。原材料要求：原材料要求：确定石灰、粉煤灰的试验方法确定石灰、粉煤灰的试验方法：v高速、一级公路石灰应不低于不低于级级，二级公路石灰应不低于级，二级以下公路宜不低于
7、级。高速、一级公路的基层，宜采用磨细消石灰。二级以下公路使用等外石灰时，有效氧化钙含量应在20%以上，且混合料强度应满足要求。v【原原】不低于不低于级级。原材料要求：原材料要求：集料压碎值压碎值相对原规范有明显提高提高，特别是针对极重、特重交通等级荷载提出更高的要求。对高速、一级公路，增加了增加了针片状、0.075mm以下含量和软石含量等指标。原材料调整原材料调整【解读解读】：对于无机结合料稳定中粗集料的混合料中,4.75mm以上粗集料的技术性能对混合料的物理、力学性能有较大的影响,特别对于处理好提高强度与减少温缩、干缩裂缝之间的矛盾有较大影响。石料本身的强度低,为了提高混合料的强度就需要增加
8、无机结合料的含量（如水泥）,这样就会对其抗温度收缩、干湿收缩不利影响。原材料调整原材料调整【解读解读】：因此,此次规范修订,对于高速公路,特别是重载交通条件下的半刚性基层材料的石料要求有更明确的技术标准,在某种程度上接近或达到沥青混合料中下面层粗集料的技术要求。这为今后高速和一级公路沥青混凝土中、下面层与半刚性基层实现一体化备料一体化备料扫清技术障碍。公路路面施工技术规范2000原要求公路路面基层施工技术细则2015要求 原材料要求：原材料要求：v高速、一级公路极重、特重交通荷载等级基层的4.75 mm以上粗集料应采用单一粒径单一粒径的规格料。v【原原】只对混合料合成级配有具体要求。粗集料单一
9、粒级专用筛分机粗集料单一粒级专用筛分机原材料单一粒径筛分备料原材料单一粒径筛分备料原材料调整原材料调整【解读解读】：v为了提高施工过程中材料的均匀性和稳定性均匀性和稳定性，从而提高结构强度提高结构强度，降低降低由于材料不均匀所引起的非正常开裂开裂。v单一粒径单一粒径的规格料指集料经过筛分，在相邻筛孔间剩余的质量应占其总质量的85%以上，既保留在上一档筛孔和通过下一档筛孔的 集料质量不应大于总质量的15%。原材料要求：原材料要求：v用于破碎的原石粒径应为破碎后碎石公称最大粒径的3 3倍倍以上。高速公路基层用碎石，应采用反击破碎反击破碎的加工工艺。【原原】没有要求。v【解读解读】为了确保基层或者联
10、结层结构的强度和质量。反击破碎石的针片状颗粒少，破碎面多、棱角性好，有利于改善混合料的力学性能。原材料要求：原材料要求：v用作基层时，高速公路和一级公路公称最大粒径应不大于26.5mm26.5mm，二级及二级以下公路公称最大粒径应不大于31.5mm31.5mm;用作底基层时，公称最大粒径应不大于37.5mm v【原原】高速公路和一级公路公称最大粒径应不大于31.5mm，二级及二级以下公路公称最大粒径应不大于37.5mm混合料组成设计混合料组成设计：增加增加了高速公路和一级公路路面基层了高速公路和一级公路路面基层混合料生产时材料分档的数量要求和规格混合料生产时材料分档的数量要求和规格要要求求：v
11、3.81材料分档,基层：高速、一级(极重、特重5 5档档，重、中、轻4 4档档，二级及以下公路 3或4档v【原原3.2.23.2.2】基层时碎石或砾石筛分成3-4个不同的粒级【解读解读】提高混合料生产过程中集料级配的稳定性和可控性稳定性和可控性。等级越高，分档数量越多。混合料组成设计混合料组成设计：v对无机结合料稳定材料密度试验方法及强度试验方法做出规定：确定无机结合料稳定材料最大干密度指标时宜宜采用重型击实方法采用重型击实方法，也可采用振动击实方法 强度试验时，按现场压实度标准用静压法静压法成型。【解读解读】不应简单地评价击实试验法的不足。再者我国无机结合料稳定材料工程和科研试验资料都是采用
12、重型击实试验方法得到的若改成振动击实方法 不利于以往成果延续和继承。混合料组成设计：混合料组成设计：v高速、一级公路应验证所用材料的7d龄期无侧限抗压强度与90d或180d龄期弯拉强度的关系。v根据公路等级对无机结合料稳定材料的7d强度做出规定。v不再限定最大剂量，并将水稳基层最大强度提强度提高到高到7Mpa7Mpa。【原原】：不超过：不超过6%6%，强度，强度3-4MPa3-4MPa。新旧基层材料强度对比表（水泥稳定材料）（MPa）交通等级特重交通重交通中交通轻交通原基层规范35（高速公路、一级公路）现行设计规范3.54.5342.53.5此次修订基层规范574635v强度不满足要求时，可外
13、加混合料质量1-2%的水泥。水泥稳定类材料强度要求较高时.宜采取控制原材料技术指标和优化级配设计等措施，不宜单纯通过增加水泥剂最来提高材料强度。【解读解读】近些年来争论比较多的问题。担心基层强度高近些年来争论比较多的问题。担心基层强度高,容易产生开裂对沥青路面使用性能的耐久性产生影响。但容易产生开裂对沥青路面使用性能的耐久性产生影响。但这只看到问题的一个方面。将这只看到问题的一个方面。将半刚性基层强度的提高等同半刚性基层强度的提高等同于路面裂缝的增加于路面裂缝的增加是不全面的是不全面的,是误导。特别是近些年一些是误导。特别是近些年一些重载交通沥青路面结构的设计中设计者一方面重载交通沥青路面结构
14、的设计中设计者一方面担心反射裂担心反射裂缝缝的产生的产生,将半刚性基层材料将半刚性基层材料强度的要求降得较低强度的要求降得较低（一般只（一般只有有3-4MPa)3-4MPa)。另一方面为了满足结构承载能力验算的要求将。另一方面为了满足结构承载能力验算的要求将相同材料的相同材料的模量标准要求提高模量标准要求提高(一般为一般为1600-1700MPa),1600-1700MPa),殊不殊不知知,这种材料是不存在这种材料是不存在的。大量的实验表明的。大量的实验表明,对于同一种类对于同一种类型的半刚性材料如水泥稳定碎石型的半刚性材料如水泥稳定碎石,强度高强度高,则模量高则模量高,反之亦反之亦然。对于这
15、种设计中明显的矛盾然。对于这种设计中明显的矛盾,主要因素是对半刚性基层主要因素是对半刚性基层材料强度概念的认识不全面。材料强度概念的认识不全面。【解读解读】：从半刚性基层沥青路面结构设计一原理来说从半刚性基层沥青路面结构设计一原理来说,半刚半刚性基层作为路面结构的性基层作为路面结构的主要承重层主要承重层,没有足够的强度没有足够的强度,就不可能满足路面结构使用就不可能满足路面结构使用耐久性耐久性的要求。因此半刚的要求。因此半刚性基层材料具有足够的强度是基本条件。性基层材料具有足够的强度是基本条件。当前工程界有一种认识当前工程界有一种认识基层强度高基层强度高,容易产生容易产生车辙这是不对的。如果这
16、个理论成立，那么我国重载车辙这是不对的。如果这个理论成立，那么我国重载交通高速上的车辙应主要产生在桥面上交通高速上的车辙应主要产生在桥面上,而不是路基而不是路基段段,但事实恰恰相反。但事实恰恰相反。【解读解读】：例如：水泥稳定基层材料的设计强度标准为例如：水泥稳定基层材料的设计强度标准为5MPa5MPa。如果施工质量控制比较好如果施工质量控制比较好,变异系数变异系数10%,10%,则水泥稳则水泥稳定基层材料强度的平均水平达到定基层材料强度的平均水平达到6MPa6MPa就可以满足要就可以满足要求；如果施工质量变异性较大求；如果施工质量变异性较大,达到达到20%,20%,则水泥稳则水泥稳定基层材料强度的平均水平达到定基层材料强度的平均水平达到7.5MPa7.5MPa才可能满足才可能满足要求。因此要求。因此,对于实际工程质量的提高对于实际工程质量的提高,与其控制强与其控制强度上限要求度上限要求,不如控制施工质量的均匀性。而且不如控制施工质量的均匀性。而且,后后者更为合理者更为合理,便于工程操作。便于工程操作。混合料组成设计：混合料组成设计：v强度试件径高比为1：1。稳定细粒材料的直径应为10
