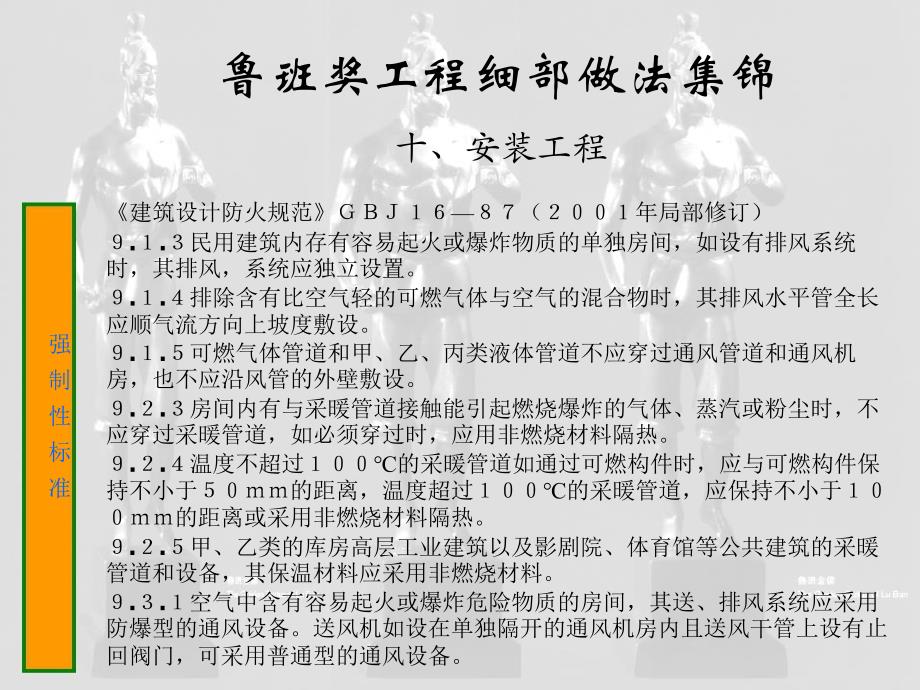

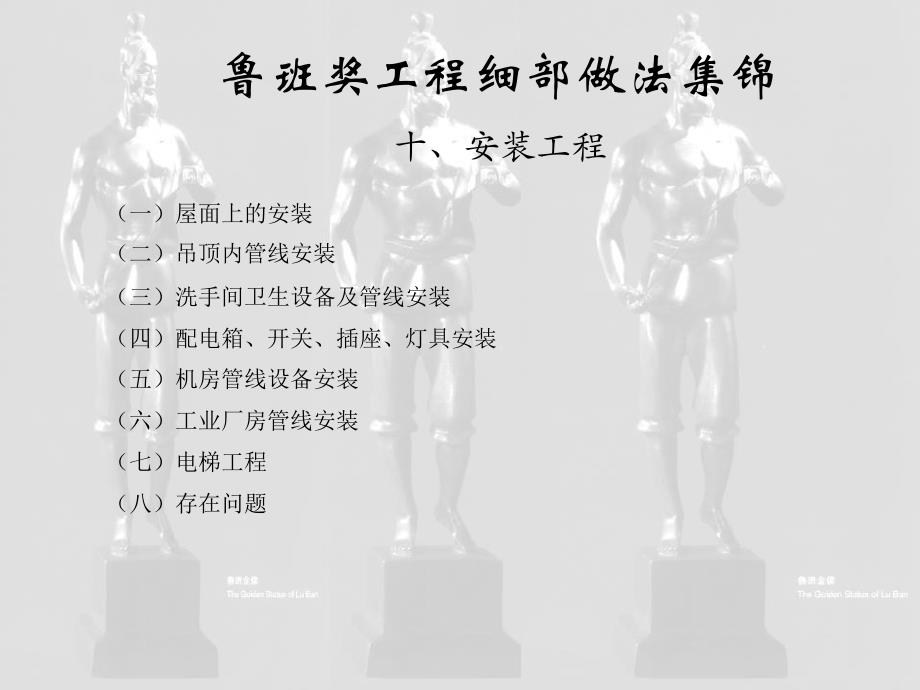

1、鲁班奖工程细部做法集锦十、安装工程（一）屋面上的安装（二）吊顶内管线安装（三）洗手间卫生设备及管线安装（四）配电箱、开关、插座、灯具安装（五）机房管线设备安装（六）工业厂房管线安装（七）电梯工程（八）存在问题鲁班奖工程细部做法集锦十、安装工程建筑设计防火规范（年局部修订）.民用建筑内存有容易起火或爆炸物质的单独房间，如设有排风系统时，其排风，系统应独立设置。.排除含有比空气轻的可燃气体与空气的混合物时，其排风水平管全长应顺气流方向上坡度敷设。.可燃气体管道和甲、乙、丙类液体管道不应穿过通风管道和通风机房，也不应沿风管的外壁敷设。.房间内有与采暖管道接触能引起燃烧爆炸的气体、蒸汽或粉尘时，不应穿

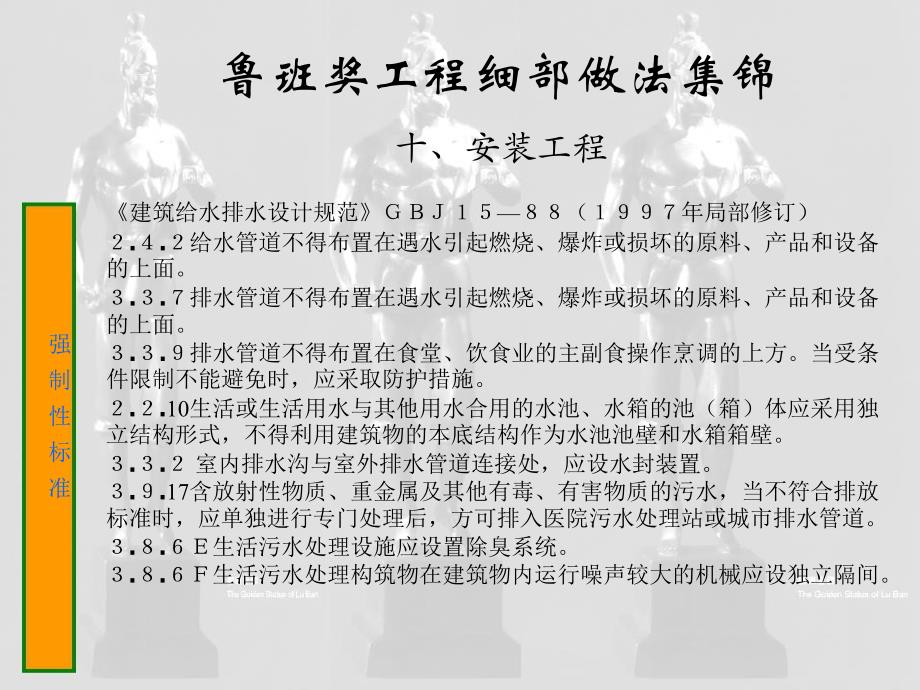

2、过采暖管道，如必须穿过时，应用非燃烧材料隔热。.温度不超过的采暖管道如通过可燃构件时，应与可燃构件保持不小于的距离，温度超过的采暖管道，应保持不小于的距离或采用非燃烧材料隔热。.甲、乙类的库房高层工业建筑以及影剧院、体育馆等公共建筑的采暖管道和设备，其保温材料应采用非燃烧材料。.空气中含有容易起火或爆炸危险物质的房间，其送、排风系统应采用防爆型的通风设备。送风机如设在单独隔开的通风机房内且送风干管上设有止回阀门，可采用普通型的通风设备。强制性标准鲁班奖工程细部做法集锦十、安装工程建筑给水排水设计规范（年局部修订）.给水管道不得布置在遇水引起燃烧、爆炸或损坏的原料、产品和设备的上面。.排水管道不
3、得布置在遇水引起燃烧、爆炸或损坏的原料、产品和设备的上面。.排水管道不得布置在食堂、饮食业的主副食操作烹调的上方。当受条件限制不能避免时，应采取防护措施。.10生活或生活用水与其他用水合用的水池、水箱的池（箱）体应采用独立结构形式，不得利用建筑物的本底结构作为水池池壁和水箱箱壁。.室内排水沟与室外排水管道连接处，应设水封装置。.17含放射性物质、重金属及其他有毒、有害物质的污水，当不符合排放标准时，应单独进行专门处理后，方可排入医院污水处理站或城市排水管道。.生活污水处理设施应设置除臭系统。.生活污水处理构筑物在建筑物内运行噪声较大的机械应设独立隔间。强制性标准鲁班奖工程细部做法集锦十、安装工
4、程城镇燃气设计规范.公共建筑用气设备应安装在通风良好的专用房间内。公共建筑用气设备不得安装在卧室和易燃、易爆物品的堆存处。.公共建筑用气设备的布置应符合下列要求：(2)用气设备与可燃或难燃的墙壁、地板和家具之间应采取有效的防火隔热措施。.公共建筑用气设备的安装应符合下列要求：(1)大锅灶和中餐炒菜灶应有排烟设施。大锅灶的炉膛和烟道处必须设爆破门；.燃具燃烧所产生的烟气应排出室外。强制性标准鲁班奖工程细部做法集锦十、安装工程建筑物防雷设计规范（年局部修订）.各类防雷建筑物应采取防直击雷和防雷电波侵入的措施。第一类防雷建筑物和本规范第.条四、五、六款所规定的第二类防雷建筑物尚应采取防雷电感应的措施
5、。.装有防雷装置的建筑物，在防雷装置与其他设施和建筑物内人员无法隔离的情况下，应采取等电位连接。.在工程的设计阶段不知道信息系统的规模和具体位置的情况下，若预计将来会有信息系统，应在设计时将建筑物的金属支撑物、金属框架或钢筋混凝土的钢筋等自然构件、金属管道、配电的保护接地系统等与防雷装置组成一个共用接地系统，并应在一些合适的地方预埋等电位连接板。.当电源采用系统时，从建筑物内总配电盘（箱）开始引出的配电线路和分支线路必须采用系统。强制性标准鲁班奖工程细部做法集锦十、安装工程建筑给水排水及采暖工程施工质量验收规范.地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须
6、采用柔性防水套管。.各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。.给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。.生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家生活饮用水标准方可使用。.室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。.隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。强制性标准鲁班奖工程细部做法集锦十、安装工程建筑给水排水及采暖工程施工质量验收规范.热水供应系统安装完毕，管道保温
7、之前应进行水压试验。试验压力应符合设计要求或本规范规定。.热交换器应以工作压力的.倍作水压试验。蒸汽部分应不低于蒸汽供汽压力加.；热水部分应不低于.。.排水栓和地漏的安装应平正、牢固、低于排水表面，周边无渗漏。地漏水封高度不得小于。.与排水横管连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施；管道与楼板的接合部位应采取牢固可靠的防渗、防漏措施。强制性标准鲁班奖工程细部做法集锦十、安装工程建筑给水排水及采暖工程施工质量验收规范.管道安装坡度，当设计未注明时，应符合下列规定：气、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为，不得小于；气、水逆向流动的热水采暖管道
8、和汽、水逆向流动的蒸汽管道，坡度不应小于；散热器支管的坡度应为，坡向应利于排气和泄水。.散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。试验压力如设计无要求时应为工作压力的.倍，但不小于.。.辐射板在安装前应作水压试验，如设计无要求时试验压力应为工作压力.倍，但不得小于.。.地面下敷设的盘管埋地部分不应有接头。强制性标准鲁班奖工程细部做法集锦十、安装工程建筑给水排水及采暖工程施工质量验收规范.盘管隐蔽前必须进行水压试验，试验压力为工作压力的.倍，且不小于.。.采暖系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时，应符合下列规定：蒸汽、热水采暖系统，应以
9、系统顶点工作压力加.作水压试验，同时在系统顶点的试验压力不小于.。高温热水采暖系统，试验压力应为系统顶点工作压力加.。使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加.作水压试验，同时在系统顶点的试验压力不小于.。.系统冲洗完毕应充水、加热，进行试运行和调试。检验方法：观察、测量室温应满足设计要求。强制性标准鲁班奖工程细部做法集锦十、安装工程建筑给水排水及采暖工程施工质量验收规范.管网必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。.给水管道在竣工后，必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。.系统必须进行水压试验，试验压力为工作压
10、力的1.5倍，但不得小于0.6MPa。10.排水管道的坡度必须符合设计要求，严禁无坡或倒坡。11.供热管道的水压试验压力应为工作压力的1.5倍，但不得小于0.6MPa。11.管道冲洗完毕应通水、加热，进行试运行和调试。当不具备加热条件时，应延期进行。.锅炉的高、低水位报警器和超温、超压报警器及联锁保护装置必须按设计要求安装齐全和有效。强制性标准鲁班奖工程细部做法集锦十、安装工程家用燃气燃烧器具安装及验收规程.室内燃具的安装应符合下列要求：安装时应考虑人的动作、门的开闭、窗帘、家具等对燃具的影响。安装时应考虑门等部位对燃具的遮挡。直排式和半密闭式热水器不应装在无防护装置的灶、烤箱等燃具的上方。室
11、外用燃具不应安装在室内。.室外燃具的安装应符合下列要求：室内用燃具安装在室外时，应采取防风、雨的措施，不得影响燃具的正常燃烧。在靠近公共走廊处安装燃具时，应有防火、防落下物、防投弃物等措施。室外燃具的排气筒不得穿过室内。两侧有居室的外走廊，或两端封闭的外走廊，严禁安装室外用燃具。强制性标准鲁班奖工程细部做法集锦十、安装工程电梯工程施工质量验收规范.井道必须符合下列规定：当底坑底面下有人员能到达的空间存在，且对重（或平衡重）上未设有安全钳装置时，对重缓冲器必须能安装在（或平衡重运行区域的下边必须）一直延伸到坚固地面上的实心桩墩上；电梯安装之前，所有层门预留孔必须设有高度不小于.的安全保护围封，并
12、应保证有足够的强度；当相邻两层门地坎间的距离大于11时，其间必须设置井道安全门，井道安全门严禁向井道内开启，且必须装有安全门处于关闭时电梯才能运行的电气安全装置。当相邻轿厢间有相互救援用轿厢安全门时，可不执行本条款。.层门强迫关门装置必须动作正常。.层门锁钩必须动作灵活，在证实锁紧的电气安全装置动作之前，锁紧元件的最小啮合长度为。强制性标准鲁班奖工程细部做法集锦十、安装工程.限速器动作速度整定封记必须完好，且无拆动痕迹。.当安全钳可调节时，整定封记应完好，且无拆动痕迹。.绳头组合必须安全可靠，且每个绳头组合必须安装防螺母松动和脱落的装置。.电气设备接地必须符合下列规定：所有电气设备及导管、线槽
13、的外露可导电部分均必须可靠接地（）；接地支线应分别直接接至接地干线接线柱上，不得互相连接后再接地。.层门与轿门的试验必须符合下列规定：每层层门必须能够用三角钥匙正常开启；当一个层门或轿门（在多扇门中任何一扇门）非正常打开时，电梯严禁启动或继续运行。.在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于.。强制性标准鲁班奖工程细部做法集锦十、安装工程（一）屋面上的安装屋面风机及附件安装正确鲁班奖工程细部做法集锦十、安装工程（一）屋面上的安装管道安装平直、牢固，支架布置合理，面漆完好，标示清晰鲁班奖工程细部做法集锦十、安装工程（一）屋面上的安装管道安装平直、牢固，支架布置合理，面漆完好
14、，标示清晰鲁班奖工程细部做法集锦十、安装工程（一）屋面上的安装屋面管道保护层平整，接缝严密，接口规范鲁班奖工程细部做法集锦十、安装工程（一）屋面上的安装屋面管道保护层平整，管道标识清晰鲁班奖工程细部做法集锦十、安装工程（一）屋面上的安装屋面避雷带支架高150mm间距800mm，卡子牢固，避雷带平直，防腐良好鲁班奖工程细部做法集锦十、安装工程（一）屋面上的安装避雷带支架安装位置准确，水平直线部位间距均匀一致，弯曲部位间距不大于0.5m，固定牢固鲁班奖工程细部做法集锦十、安装工程（一）屋面上的安装屋面排气管跨接鲁班奖工程细部做法集锦十、安装工程（一）屋面上的安装防雷接地转角做法避雷针(带)与引下线
15、之间的连接鲁班奖工程细部做法集锦十、安装工程（一）屋面上的安装鲁班奖工程细部做法集锦十、安装工程（一）屋面上的安装屋面进水管管道标识清晰与墙面交接处理细致鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装桥架安装美观牢固鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装桥架零部件使用正确鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装跨接规范鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装桥架引入或引出的金属电缆导管，导管与桥架间做跨接线，接地（PE）必须可靠鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装电缆桥架、封闭式母线水平穿越防火隔墙或垂直穿越楼板（包括电气竖
16、井内）的所有孔洞作防火密闭封堵与隔离鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装吊顶内水、电、风各专业管线综合布置，按明装要求敷设，尽量采用共用支架。各类支架均刷二道底漆、二道面漆鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装吊顶内电气管线按照明敷要求施工，排列整齐，安装牢固，接地良好。给排水管采用角钢托架，位置合理鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装安装牢固、间距满足要求鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装吊顶内管线横平竖直，间距合理，安装牢固，支架到位，喷淋居中鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装吊顶内管线横平竖直，间距合理，安装牢固，支架到位，喷淋居中鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装管线布局合理，排列有序，层次分明，横平竖直鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装吊顶内给水管道安装，布置合理，间距均匀，标识清晰穿墙周边封堵严密鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装管道多层布置，公用支架，层次清晰、有序鲁班奖工程细部做法集锦十、安装工程（二）吊顶内管线安装配管
