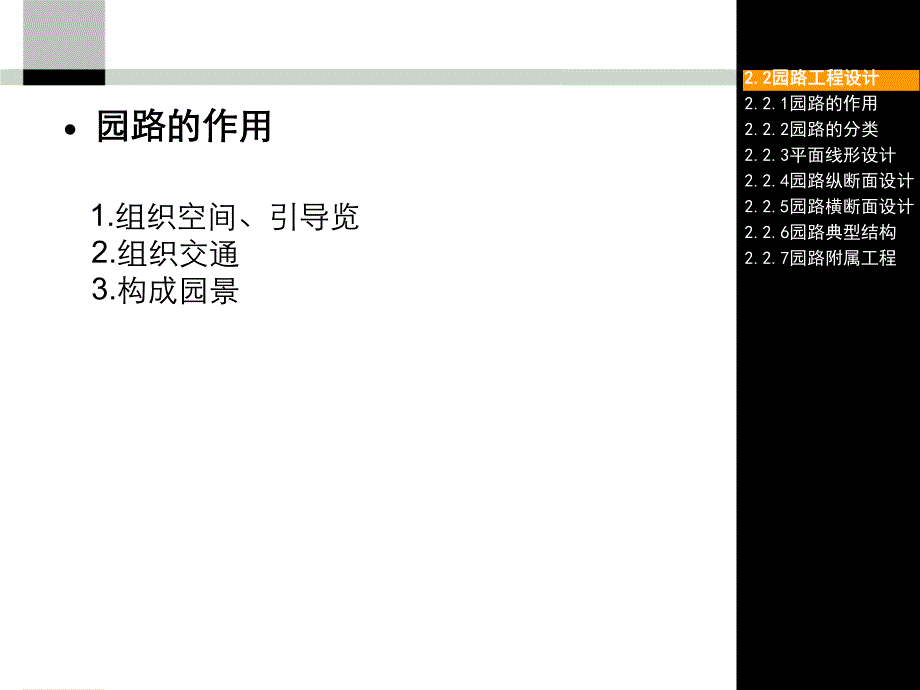

1、l 园路的作用园路的作用2.22.2园路工程设计园路工程设计2.2.1园路的作用2.2.2园路的分类2.2.3平面线形设计2.2.4园路纵断面设计2.2.5园路横断面设计2.2.6园路典型结构2.2.7园路附属工程 1.组织空间、引导览2.组织交通3.构成园景l 园路的分类园路的分类 1.按性质分按性质分 a、交通路 b、游览路 c、景观路 d、小径 l 园路的分类园路的分类 2.横断面形式分横断面形式分 a、路堑型 b、路堤型l 园路的分类园路的分类 3.按板块分按板块分 a、一板块 b、二板块 c、三板块l 园路的分类园路的分类4.按铺装材料分按铺装材料分 a、整体路面、整体路面 包括水泥
2、混凝土路面和沥青混凝土路面。b、块料路面、块料路面 包括各种天然块石或各种预制块料铺装的路面。优点：修复性好，装饰性强，缺点：受力不均匀 c、碎料路面、碎料路面 用各种碎石、瓦片、卵石等组成的路面，优点：更易修复，装饰性强、造价低廉，缺点：易受污染、不易清扫 d、简易路面、简易路面 由煤屑、三合土等组成的路面,多用于临时性或过渡性园路。常用材料常用材料:2.1 修建碎料路面园路修建碎料路面园路 石片、瓦片、卵石、鱼眼砂、水洗石米卵石路面：卵石路面：卵石路是以各种颜色的卵石为主嵌成的路面。借助卵石的形状、大小、色彩和排列的变化形成各种图案花纹，具有很强的装饰性。路面耐磨性好，防滑，富有江南园路的
3、传统特点。卵石路的纵横向坡度卵石路的纵横向坡度（1）纵坡保证路面水的排除以及行人行走舒适；一般为0.5%8%（2）横坡方便排水和行走舒适；一般为1%4%可以是一面坡或者两面坡；中国园林强调“寓情于景”在面层设计时，有意识地根据环境的主题采用不同的图案，用以加强意境。如：扬州平花街铺地 即以砖瓦为骨,以石填心的作法。它:是用规整的砖和不规则的石板、卵石以及碎砖碎瓦、碎瓷片、碎缸片等废料相结合,组成图案精美、色彩丰富的各种地纹。如:人字纹、席纹、海棠芝花、万字球门、冰纹梅花、长八角、攒六方、四方灯景、冰裂纹等路面 中国传统铺地的纹样设计中，用各种“宝相”纹样铺地。如：荷花象征“出污泥而不染”；忍冬
4、草纹象征“坚忍”的情操；用兰花象征“素雅清幽，品格高尚”；用菊花的傲雪凌霜象征“意志坚定”。卵石路的铺装设计卵石路的铺装设计在中国新园林的建设中，继承了古代铺地设计中讲究韵律美的传统，并以简洁、明朗、大方的格调，增添了现代园林的时代感。园路的典型结构园路的典型结构 通常园路自上而下分成面层、结合层、基层、垫层、路基。园路的典型结构园路的典型结构1 1、路基路基 路基是路面的基础,它不仅为路面提供一个平整的基面,承受路面传下来的荷载;是保证路面强度和稳定性的重要条件之一。经验认为经验认为:a、一般粘土或砂性土开挖后用蛙式夯夯实3遍,如无特殊要求,就可直接作为为路基。b、在严寒地区,严重的过湿冻胀
5、土或湿软呈橡皮状土,宜采用1：9或2：8灰土加固路基,其厚度般为15cm。园路的典型结构园路的典型结构2 2、垫层：垫层：在路基排水不良或有冻胀、翻浆的路段上,为了排水、隔温、防冻用煤渣土、石灰土等筑成。在园林中可以用加强基层的办法,而不另设此层。常用材料常用材料:松散性材料：松散性材料：砂、砾石、炉渣、片石、卵石等；适用于透水性垫层；整体性材料：整体性材料：石灰土、炉渣石灰土等；适用于稳定性垫层；园路的典型结构园路的典型结构3 3、基层：基层：一般在土基之上,起承重作用。一方面支承由面层传下来的荷载,另一方面把此荷载传给士基。常用材料（常用材料（p224）:素混凝土：素混凝土：荷载低，不过车
6、的道路（10cm）钢筋混凝土：钢筋混凝土：荷载高，过车的道路（20cm）石灰土：石灰土：石灰+土+水，三七灰土或二八灰土（3:7或2:8）力学强度高，整体性、水稳定性、抗冻性较好 适合于各种路面的基层和垫层。二灰土：二灰土：石灰+粉煤灰+土+水；具有比石灰还高的强度，板体性和水稳性较 好，但由于二灰土都是由细料组成，对水敏 感性强，初期强度低，在潮湿寒冷季节结硬 很慢，因此冬季和雨季施工较难。园路的典型结构园路的典型结构3 3、基层：基层：常用材料（常用材料（p224）:煤渣石灰土：煤渣石灰土：石灰+土+煤渣+水 具有石灰土的全部优点，因为由粗骨料做骨架，所以强度、稳定性和耐磨性均比石灰土好。
7、另外由于他的早期强度高有利于雨季施工，它的隔温防冻、隔泥排水性能也优于石灰土。多用于地下水位较高或靠近水边的道路铺装场地。干结碎石基层：干结碎石基层：碎石+嵌缝料(粗砂或石灰土)不洒水或少洒水，依靠充分压实及用嵌缝料充分嵌挤，是石料间紧密锁结构成具有一定强度的结构。常应用于园林的主路。（816cm）园路的典型结构园路的典型结构3 3、基层：基层：常用材料（常用材料（p224）:天然级配砂石：天然级配砂石：用天然的低塑性石料，经摊铺整形并适当洒水碾压后所形成的具有一定密度和强度的基层结构。适用于园林中各级路面。（1020cm）园路的典型结构园路的典型结构4 4、结合层：结合层：在采用块料铺筑面层
8、时,在面层和基层之间,为了结合和找平而设置的一层。常用材料常用材料:白灰干砂：白灰干砂：施工时操作简单，遇水后会自动凝结，由 于白灰体积膨胀，密实性好。净干砂：净干砂：施工简便，造价低。经常遇水会使砂子流 失，造成结合层不平整。混合砂浆混合砂浆（水泥砂浆）：（水泥砂浆）：由水泥、白灰、砂组成，整 体性好，强度高，粘结力强。适用于铺筑块 料路面。造价较高。园路的典型结构园路的典型结构5 5、面层：面层：路面最上面的一层，它直接承受人流、车辆和大气因素如风、雨、雪等的破坏。面 层设计要坚固、平稳、耐磨耗，具有一定的粗糙度、少尘性，便于清扫。常用材料常用材料:石片、瓦片、卵石、鱼眼砂、水洗石米 卵石
9、路面：卵石路面：园路的附属工程园路的附属工程1 1、道牙：道牙：道牙一般分为立道牙和平道牙二种形式，它们安置在路面两侧，使路面与路肩在高程上起衔接作用，并能保护路面，便于排水。道牙一般用麻石或混凝土制成，也可用瓦、砖等。园路的附属工程园路的附属工程1 1、道牙：道牙：立道牙立道牙平道牙平道牙园路的附属工程园路的附属工程2 2、明沟和雨水井：明沟和雨水井：是为收集路面雨水而建的构筑物，在园林中常用砖块砌成。常用材料常用材料:2.2 修建块料路面园路修建块料路面园路2 2、块料路面：块料路面：用规则或不规则的石材、砖、预制混凝土做路面面层材料，一般结合层要用水泥砂浆。预制块料预制块料（混凝土砖）、
10、烧结砖、广场砖、植草砖；天然块石天然块石（花岗岩、砂岩、板岩）、陶瓷砖陶瓷砖 常用材料常用材料:2 2、块料路面：块料路面：砖铺地图案：砖铺地图案：标准砖:24011553 l 园路工程设计园路工程设计块料路面：块料路面：砖铺地图案：砖铺地图案：烧结砖：预制水泥混凝土砖（彩色）预制水泥混凝土砖（彩色）块料路面：块料路面：块料路面：块料路面：预制水泥混凝土砖（彩色）预制水泥混凝土砖（彩色）预制水泥混凝土砖预制水泥混凝土砖嵌草砖嵌草砖块料路面：块料路面：常用材料常用材料:2 2、块料路面：块料路面：冰裂纹：冰裂纹：用大理石、花岗岩或者其他碎片模拟冰裂纹样铺砌地面，碎片间接缝呈不规则折线，用水泥砂浆
11、勾缝，力求缝宽一致。标注：常用材料常用材料:2 2、块料路面：块料路面：乱纹：乱纹：用天然块石代大小相间铺筑，采用水泥砂浆勾缝，石缝曲折自然。也可用彩色水泥勾缝。标注：块料路面：块料路面：整齐花岗岩贴面：整齐花岗岩贴面：常用材料常用材料:2 2、块料路面：块料路面：小料石贴面：小料石贴面：常用材料常用材料:2 2、块料路面：块料路面：陶瓷砖陶瓷砖釉面：釉面：石材块料石材块料 常用材料常用材料:3 3、块料路面：块料路面：条石：条石：l 园路的分类园路的分类按铺装材料分按铺装材料分 a、整体路面、整体路面 包括水泥混凝土路面和沥青混凝土路面。b、块料路面、块料路面 包括各种天然块石或各种预制块料
12、铺装的路面。优点：修复性好，装饰性强，缺点：受力不均匀 c、碎料路面、碎料路面 用各种碎石、瓦片、卵石等组成的路面，优点：更易修复，装饰性强、造价低廉，缺点：易受污染、不易清扫 d、简易路面、简易路面 由煤屑、三合土等组成的路面,多用于临时性或过渡性园路。2.3 修建整体路面园路修建整体路面园路 常用材料常用材料:水泥混凝土路面：水泥混凝土路面：用水泥、粗细骨料（碎石、砂等）、水按一定配合比例拌匀后现场浇筑路面。其饰面种类很多，可以是普通抹灰或彩色水泥抹 灰；也可以在上面加压纹；也可以是彩色水磨石 或露骨料饰面。沥青混凝土路面（彩色）：沥青混凝土路面（彩色）：用热沥青、碎石和砂的拌 和物现场浇

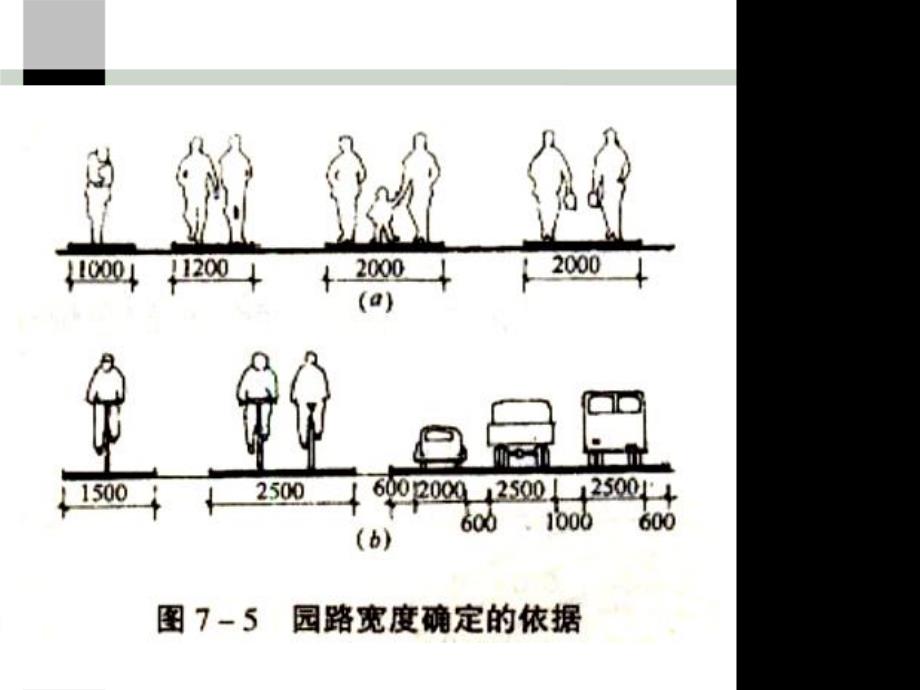

13、筑的路面。也可做成彩色压膜。各种整体铺装形式优劣对比各种整体铺装形式优劣对比 常用材料常用材料:1 1、整体路面：整体路面：各种整体铺装形式优劣对比各种整体铺装形式优劣对比 l平面线形设计平面线形设计1、平面线形种类：、平面线形种类：直线、圆弧曲线、自由曲线。2、园路宽度：、园路宽度：一般行车单道或单一板块宽度是：m。即一般最小车道宽m。公园内一般不宜超过 6m。主要建筑物四周的道路，应能通行消防 车，其路面宽度一般为3.5m。游步道一般为1-2.5m，小径也可小于1m。由于游览的特殊需要，游步道宽度的上下限均 允许灵活些。l 园路的平面线形设计园路的平面线形设计3、平曲线半径、平曲线半径(转
14、弯半径转弯半径)的选择的选择 什么是平曲线半径？什么是平曲线半径？当道路由一段直线转到另一段直线上去时,其转角的连接部分均采用圆弧形曲线,这种圆弧的半径称为平曲线半径平曲线半径。T=切线长E=曲线外距L=曲线长R=平曲线半径a路线转折角度l 园路的平面线形设计园路的平面线形设计3、平曲线半径、平曲线半径(转弯半径转弯半径)的选择的选择 为什么要有平曲线半径？为什么要有平曲线半径？平曲线半径如何选择？平曲线半径如何选择？自然式园路曲折迂回,在平曲线变化时主要由下列因素决定:园林造景的需要;当地地形、地物条件的要求;在通行机动车的地段上,要注意行车安全。在条件困难的个别地段上,在园内可以不考虑行车
15、速度,只要满足汽车本身的最小转弯半径就行。因此,其转弯半径不得小于6m。园路转弯半径的选择园路转弯半径的选择l 园路的平面线形设计园路的平面线形设计4、曲线加宽、曲线加宽 汽车在弯道上行驶，由于前后轮的轮迹不同，前轮的转弯半径大，后轮的转弯半径小。因此，弯道内侧的路面要适当加宽。加宽渐变段，称为缓和段。l 园路的平面线形设计园路的平面线形设计4、曲线加宽、曲线加宽 转弯半径越小，加宽越大，加宽缓和长度不小于10米（一般，加宽道路宽度的1/5-1/3)加宽值e与半径R、L（车前后轮距离）的关系：当R15m，eL3/R当R 15m，e2（R-R2 L2)当弯道中心线平曲线边境R 200m时不必加宽
16、。l 园路的纵断面设计园路的纵断面设计1、园路纵断面设计的要求、园路纵断面设计的要求 （1）园路一般根据造景的需要，随地形的变化而起伏变化。（2）在满足造园艺术要求的情况下，尽量利用原地形，保证路基的稳定，并减少土方量。（3）园路与相连的城市道路在高程上应有合理的衔接。（4）园路应配合组织园内地面水的排除，并与各种地下管线密切配合，共同达到经济合理的要求。l 园路的纵断面设计园路的纵断面设计2、园路的纵坡坡度、园路的纵坡坡度 一般为0.3%8%，超过12度时行走较费力。0%3%：常用坡度，无需做防滑处理；8%:普通道路标准最大坡度；12%：需做防滑处理；15%：需设台阶；58%以上：除了台阶以外还需设置护栏例：例：北海公园琼岛陟山桥附近园路纵坡度为11.5度，为了保证主环路通车的要求，又能使步行者舒适，将主路中间部分做成坡道，两侧做成台阶，使用效果较好。北京香山公园从香山寺到洪光寺一线，因通汽车需要，局部纵坡在20%以上，这在一般情况下是不允许的。上坡时，汽车能以低档爬行上支。但在下坡时，汽车刹车增加，易使制动器发热，造成事故，因此一般是不允许的。l 园路的纵断面设计园路的纵断面设计3
