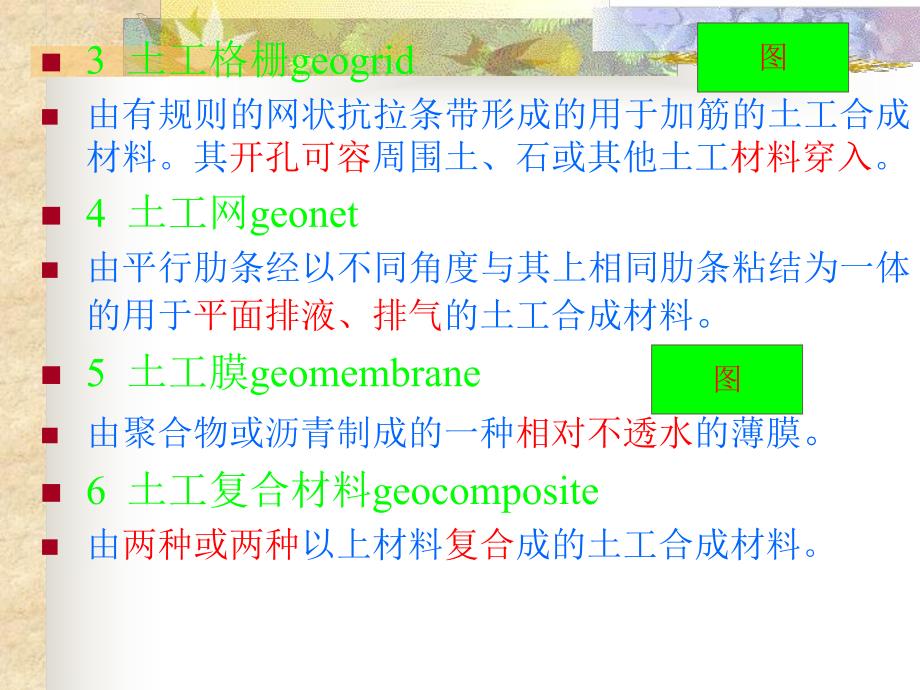

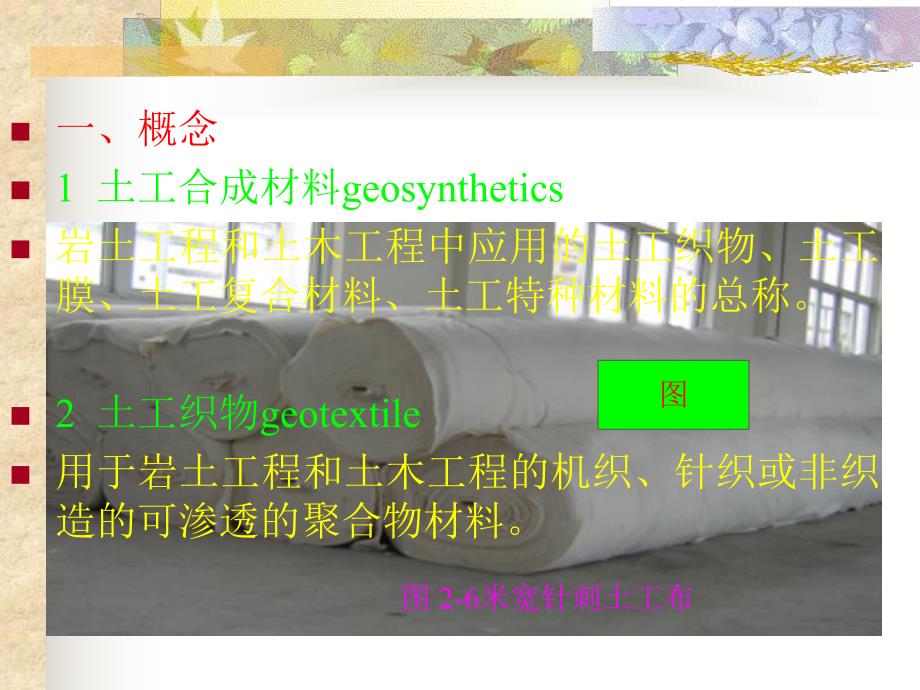

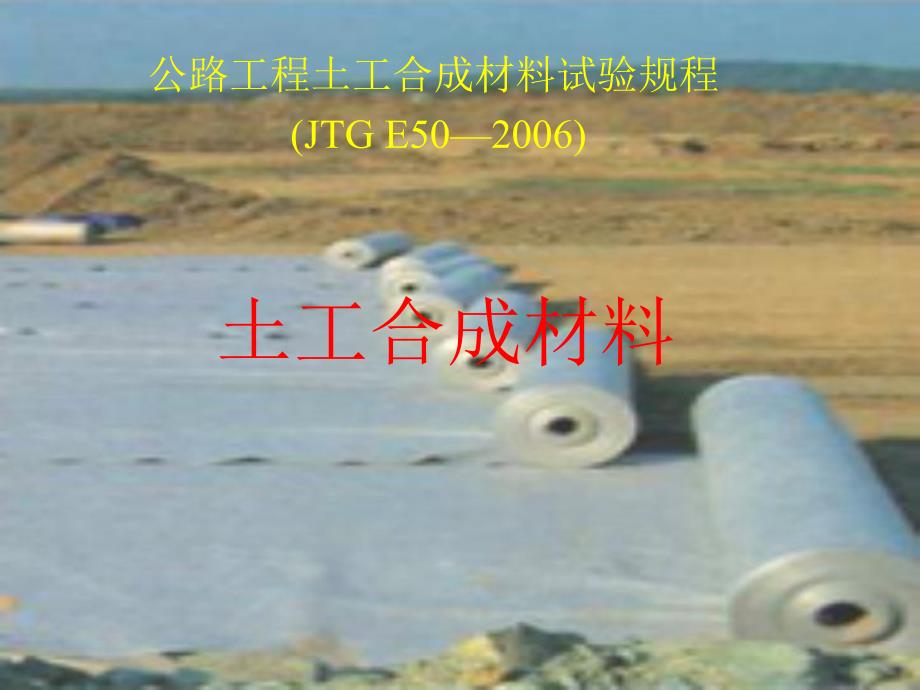

1、 土工合成材料公路工程土工合成材料试验规程 (JTG E502006)n一、概念n1 土工合成材料geosyntheticsn岩土工程和土木工程中应用的土工织物、土工膜、土工复合材料、土工特种材料的总称。n2 土工织物geotextilen用于岩土工程和土木工程的机织、针织或非织造的可渗透的聚合物材料。图 2-6米宽针刺土工布图n3 土工格栅geogridn由有规则的网状抗拉条带形成的用于加筋的土工合成材料。其开孔可容周围土、石或其他土工材料穿入。n4 土工网geonetn由平行肋条经以不同角度与其上相同肋条粘结为一体的用于平面排液、排气的土工合成材料。n5 土工膜geomembranen由聚
2、合物或沥青制成的一种相对不透水的薄膜。n6 土工复合材料geocompositen由两种或两种以上材料复合成的土工合成材料。图图土工布玻璃纤维土工格栅塑钢土工格栅 防渗土工膜二、试样制备与数据处理nT 11012006取样与试样准备n1 取样程序n2 试样准备n3 调湿和状态调节nT 11022006试验数据整理与计算n1 算术平均值n X=Xi/nn2 标准差n =(xix)2(n一1)n3 变异系数n Cv=/x 100 n4 试验数据的取舍 n三、主要试验项目A 物理性能试验T1111-2006 单位面积质量测定T1112-2006 厚度测定T1113-2006 幅度测定T1114-20
3、06 土工格栅、土工网网孔尺寸测定B 力学性能试验T1121-2006 宽条拉伸试验T1122-2006 接头/接缝宽条拉伸试验T1123-2006 条带拉伸试验T1124-2006 粘焊点极限剥离力试验T1125-2006 梯形撕破强力试验T1126-2006 CBR顶破强力试验T1127-2006 刺破强力试验T1128-2006 落锥穿透试验T1129-2006 直剪摩擦特性试验T1130-2006 拉拔摩擦特性试验T1131-2006 拉伸蠕变与拉伸蠕变断裂性能试验C 水力性能试验T1141-2006 垂直渗透性能试验（恒水头法）T1142-2006 耐静水压试验T1143-2006
4、塑料排水带芯带压屈强度与通水量试验T1144-2006 有效孔径试验（干筛法）T1145-2006 淤堵试验nD 耐久性能试验nT1161-2006 抗氧化性能试验nT1162-2006 抗酸碱液性能试验nT1163-2006 抗紫外线性能试验（氙弧灯法）nT1164-2006 抗紫外线性能试验（荧光紫外灯法）nT1165-2006碳黑含量试验(热失重法)n(一)T 11112006 单位面积质量测定n5 试验步骤n51取样：按本规程T 11012006的有关规定取样。n52试样调湿和状态调节：按本规程T 11012006中的第5条规定进行。n53试样制备 531土工织物：除符合本规程T 11
5、012006的有关规定外，用切刀或剪刀裁取面积为10 000mm2的试样10块，剪裁和测量精度为lmm.n用于切取各种土工布、毛纺、棉纺、化纤、针织及各种无纺布的圆形样品，其性能符合国家标准GB13762土工布单位面积质量的测定方法、GB4669机织物单位长度质量和单位面积质量的测定等要求。n【符合标准】：nGB13762土工布单位面积质量的测定方法、GB4669机织物单位长度质量和单位面积质量的测定 n【技术参数】：n1 取样面积：10000mm2 2 刀头高度调整范围：025mm 3 重量：1.5kg 4 外形：160mm110mm n532 对于土工格栅、土工网这类孔径较大的材料，除符合
6、本规程T 11012006的有关规定外，试样尺寸应能代表该种材料的全部结构。可放大试样尺寸，剪裁时应从肋间对称剪取，剪裁后应测量试样的实际面积。n54称量n 将裁剪好的试样按编号顺序逐一在天平上称量，读数精确到001g。n6结果计算n 61按下式计算每块试样的单位面积质量，按GB 8170修约，保留小数一位：n G=m106/An式中：G试样单位面积质量(gm2)；n m试样质量(g)；n A试样面积(mm2)。n 62计算lO块试样单位面积质量的平均值G，精确到01gm2；同时计算出标准差和变异系数Cv。n T 11112006n土工织物厚度测定n1适用范围n 11本方法规定了在一定压力下测
7、定土工织物和相关产品厚度的试验方法。n 12本方法适用于土工织物及复合土工织物。n2引用标准n GB 8170数值修约规则n3定义n 31厚度：土工织物在承受规定的压力下，正反两面之间的距离。n 32常规厚度：在2kPa压力下测得的试样厚度。n 织物厚度仪n4仪器设备及材料n 41基准板：面积应大于2倍的压块面积。n 42压块：圆形，表面光滑，面积为25cm2，重为5N、50N、500N不等；其中常规 厚 度 的 压 块 为 5 N，对 试 样 施 加2kPa001kPa的压力。n43百分表：最小分度值001mm。n44秒表：最小分度值01s。n5试验步骤n 5.1取样：按本规程T 11012
8、006的有关规定取样。n 5.2试样调湿和状态调节：按本规程T 11012006中的第5条规定进行。n 5.3试样制备：除符合本规程T 11012006的有关规定外，裁取有代表性的试样10块，试样尺寸应不小于基准板的面积。n54测定2kPa，压力下的常规厚度。n541擦净基准板和5N的压块，压块放在基准板上，调整百分表零点。n542提起5N的压块，将试样自然平放在基准板与压块 之 间，轻 轻 放 下 压 块，使 试 样 受 到 的 压 力 为2kPa001kPa，放下测量装置的百分表触头，接触后开始记时，30s时读数，精确至001mm，n543重复上述步骤，完成10块试样的测试。n5 5 根
9、据 需 要 选 用 不 同 的 压 块，使 压 力 为20kPa01kPa，重复54规定的程序，测定20kPa01kPa压力下的试样厚度。n56根据需要选用不同的压块，使压力为200kPa1：kPa，重复54规定的程序，测定200kPalkPa压力下的试样厚度。n6试验结果n61计算在同一压力下所测定的10块试样厚度的算术平均值，以毫米为单位，计算到小数点后三位，按GB 8170修约到小数点后两位。n62如果需要，同时计算出标准差和变异系数Cv。n二、土工膜厚度测定n1适用范围n 11本方法规定了用机械测量法测定土工薄膜、薄片厚度的试验方法。n 12本方法适用于没有压花和波纹的土工薄膜、薄片。
10、n2引用标准n GB 8170数值修约规则n3仪器设备及材料n 31基准板：表面应平整光滑，并有足够的面积。n 32千分表：最小分度值O001mm，n4试验步骤n41取样：除符合本规程T 11012006的有关规定外，沿样品的纵向距端部大约1m的位置横向截取试样，试样条宽100mm，无折痕和其他缺陷。n42试样调湿和状态调节：按本规程T 11012006中的第5条规定进行。n43基准板、试样和千分表表头应无灰尘、油污。n44测量前将千分表放置在基准板上校准表读值基准点，测量后重新检查基准点是否变动。n45测量厚度时，要轻轻放下表测头，待指针稳定后读值。n46当土工膜(片)宽大于2 000mm时
11、，每200mm测量一点；膜(片)宽在3002 000mm时，以大致相等间距测量10点；膜(片)宽在100300mm时，每50mm测量一点；膜(片)宽小于100mm时，至少测量3点。对于未裁毛边的样品，应在离边缘50mm以外进行测量。n5试验结果n51试验结果以试样的平均厚度和厚度的最大值、最小值表示，计算到小数点后4位，n按GB 8170修约到小数点后3位，准确至0001mm。n52如果需要，按本规程T 1102-2006的规定计算平均厚度的标准偏差和变异系数CvnnT 1114_2006 土工格栅、土工网网孔尺寸测定n1适用范围n 11本方法规定了土工格栅、土工网网孔尺寸的测定方法。n 12
12、本方法适用于各类孔径较大的土工格栅、土工网，其他相同类型的土工合成材料n可参照执行。n2 引用标准n GB8170数值修约规则n3 定义n 当量孔径：土工格栅、土工网等大孔径的土工合成材料，其网孔尺寸是通过换算折合成与其面积相当的圆形孔的孔径来表示的，称为当量孔径。n4仪器设备及材料n 41游标卡尺：量程200mm，精度O02mm。n 42其他：坐标纸、铅笔、求积仪。n5 试验步骤n 51取样：按本规程T 1101-2006的规定取样。n 52试样调湿和状态调节：按本规程T 1101-2006中的第5条规定进行。n53试样制备：除符合本规程T 11012006的规定外，每块试样应至少包括10个
13、完整n的有代表性的网孔。n54测试方法n 541对较规则网孔的试样(图T 11141)，当网孔为矩形或偶数多边形时，测量相互平行的两边之间的距离；当网孔为三角形或奇数多边形时，测量顶点与对边的垂直距离。同一测点平行测定两次，两次测定误差应小于5，取均值；每个网孔至少测3个测点，读数精确到0Imm，取均值。示意图n 542对于孔边呈弧线或不规则网孔的试样，检测时应将试样平整地放在坐标纸上固定好，用削尖的铅笔紧贴网孔内壁将网孔完整地描画在坐标纸上，用同一坐标纸一次描出所有的应测孔，每个网孔测描两次。n6结果计算n61计算网孔面积。n 611对较规则网孔，按下列公式计算网孔面积：n 三角形网孔：A=
14、0577 4h2。n 矩形网孔：A=hxhy，n 五边形网孔：4=0726 5h2。n 六边形网孔：A=O886 Oh2。n以上式中：A网孔面积(mm2)；n h网孔高度(mm)。n 612对不规则网孔，用求积仪测出坐标纸上每个网孔两次测描的面积，两次测量值误差应小于3，取均值。n62按下式计算网孔的当量孔径，计算精确到O1mm：n De=2A/(T 11141)n 按本规程T 1102-2006的规定计算10个网孔当量孔径的平均值De，按GB 8170规定修约，精确到1mm。n 标准差和变异系数Cv，按本规程T 1102_2006的规定计算。nT 11212006宽条拉伸试验n1 适用范围n
15、11本方法规定了用宽条试样测定土工织物及其有关产品拉伸性能的试验方法。n12本方法适用于大多数土工合成材料，包括土工织物及复合土工织物，也适用于土工格栅。nl3本方法包括测定调湿和浸湿两种试样拉伸性能的程序，包括单位宽度的最大负荷和最大负荷下的伸长率以及特定伸长率下的拉伸力的测定。n2 引用标准n GBT 6682分析试验用水一规格和试验方法n6试验步骤n61拉伸试验机的设定n 土工织物，试验前将两夹具间的隔距调至l00mm3mm；土工格栅按本方法533规定进行。选择试验机的负荷量程，使断裂强力在满量程负荷的3090之间。设定试验机的拉伸速度，使试样的拉伸速率为名义夹持长度的(201)min。
16、n 如使用绞盘夹具，在试验前应使绞盘中心间距保持最小，并且在试验报告中注明使用了绞盘夹具。n62夹持试样n 将试样在夹具中对中夹持，注意纵向和横向的试样长度应与拉伸力的方向平行。合n适的方法是将预先画好的横贯试件宽度的两条标记线尽可能地与上下钳口的边缘重合。n对湿态试样，从水中取出后3min内进行试验。n63试样预张n 对已夹持好的试件进行预张，预张力相当于最大负荷的1，记录因预张试样产生的夹持长度的增加值Lo。n64使用伸长计时n 在试样上相距60mm处分别设定标记点(分别距试样中心30mm)，并安装伸长计，注n意不能对试样有任何损伤，并确保试验中标记点无滑移。n65 测定拉伸性能n 开动试验机连续加荷直至试样断裂，停机并恢复至初始标距位置。记录最大负荷，精确至满量程的O2；记录最大负荷下的伸长量L，精确到小数点后一位。n66测定特定伸长率下的拉伸力n 使用合适的记录测量装置测定在任一特定伸长率下的拉伸力，精确至满量程的02。n7结果计算n71拉伸强度n 使用公式(T 1121-1)计算每个试样的拉伸强度：n f=FfCn式中：f 拉伸强度(kNm)；n Ff最大负荷(KN)；nc由
