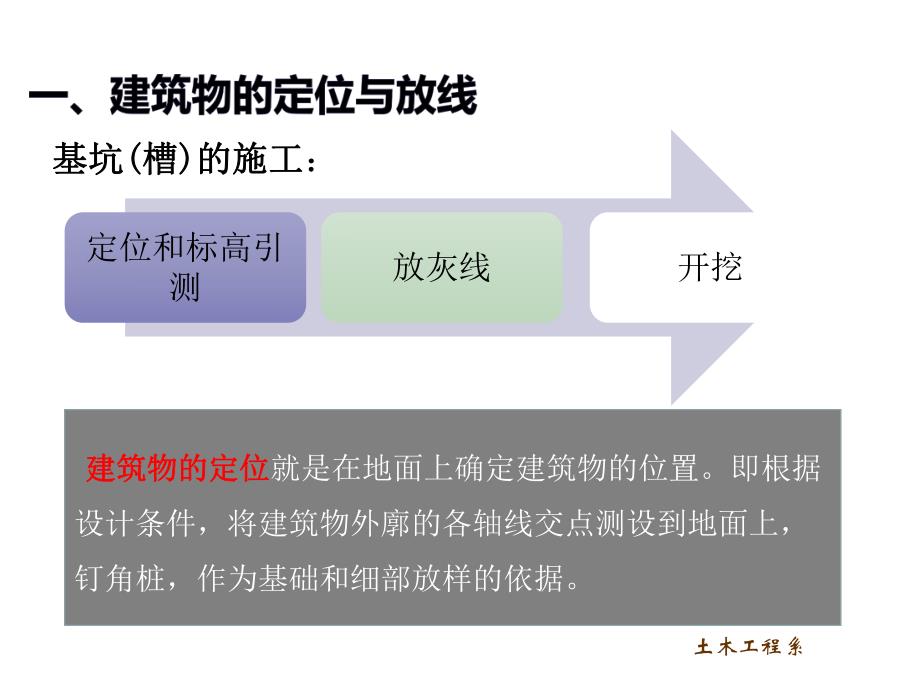

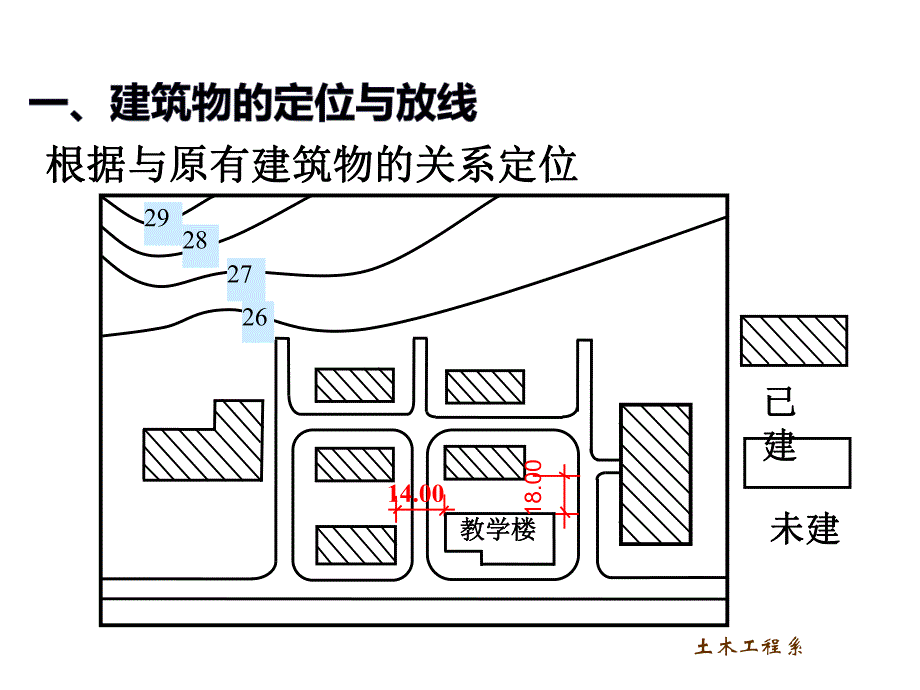

1、土木工程系土方土方与基础施工与基础施工任务任务2 2 土方开挖与回填压实土方开挖与回填压实土木工程系基坑基坑(槽槽)的施工的施工：建筑物的定位建筑物的定位就是在地面上确定建筑物的位置。即根据设计条件，将建筑物外廓的各轴线交点测设到地面上，钉角桩，作为基础和细部放样的依据。定位和标高引测放灰线开挖土木工程系根据与原有建筑物的关系定位根据与原有建筑物的关系定位2729282614.00教学楼教学楼已已建建未建未建18.00土木工程系根据与原有建筑物的关系定位根据与原有建筑物的关系定位6543214100宿舍楼宿舍楼BDECA3000600025003700900026006200370014240
2、N765432bcladPM轴线控制桩轴线控制桩教学楼教学楼1Q土木工程系llab宿舍楼宿舍楼14.240mc25.800md 90m240.0 lM15.000mN 90m240.0 lQ15.000mP检查NP的距离是否等于25.800m，N和P是否等于90，其误差应在允许范围内。土木工程系7.8m3.7mMQPN1216.8m319.8m42.5m56.2m68.8m7 量距精度应达到设计精度要求。量出各轴线之间距离时，钢尺零点要始终对在同一点上。土木工程系MQN1234567P土木工程系基槽放线基槽放线放线是指根据定位的主轴线桩，详细测设其它各轴线交点的位置，并用木桩（桩上钉小钉）标定
3、出来，称为中心桩。并据此按基础宽和放坡宽用白灰线撒出基槽边界线。具体步骤：具体步骤：测设中心桩测设中心桩钉设轴线控钉设轴线控制桩或龙门制桩或龙门板板确定开挖边确定开挖边界线界线控制开挖深控制开挖深度度土木工程系建筑物定位后，由于定位桩、中心桩在开挖基础时将被挖掉，一般在基础开挖前把建筑物轴线延长到安全地点，并作好标志，作为开槽后各阶段施工中恢复轴线的依据。延长轴线的方法有两种：一是在轴线延长线上打木桩，称为轴线控制桩（又称引桩）一是在轴线延长线上打木桩，称为轴线控制桩（又称引桩）二是在建筑物外侧设置龙门桩和龙门板二是在建筑物外侧设置龙门桩和龙门板土木工程系引桩一般钉设在基础开挖范围以外引桩一般
4、钉设在基础开挖范围以外2 24m4m、不受施工干扰、不受施工干扰、便于引测和保存桩位的地方。如图所示。也可以将轴线投测便于引测和保存桩位的地方。如图所示。也可以将轴线投测到周围建筑物上，作好标志，代替引桩。到周围建筑物上，作好标志，代替引桩。土木工程系龙门板也是在基础开挖范围以外钉设龙门桩，桩上钉板即龙门板。要求钉设牢固、龙门板的方向与轴线平行或垂直、龙门板的上表面平整且其标高为0.000m。其优点是使用方便，可以控制0.000m以下各层标高和基槽宽、基础宽、墙身宽等具体位置。但它占用施工场地、影响交通、对施工干扰很大，一经碰动，必须及时校核纠正，且需要木材较多、钉设也比较麻烦，现已少用。土木
5、工程系龙门板法和轴线控制桩示意图土木工程系13土木工程系14土木工程系根据基础宽和放坡宽（依据挖深与土质现场确定），用石灰撒出基础开挖边界线。控制开挖深度；不得超挖，当基槽挖到离槽底0.30.5m时，用高程放样的方法在槽壁上钉水平控制桩。土木工程系1 1直立壁开挖直立壁开挖当地质条件良好，土质均匀且地下水低于基坑(槽)底面标高时，挖方边坡看做成直立壁不加支撑，但深度不宜超过下列规定：密实、中密的砂土和碎石类土密实、中密的砂土和碎石类土(充填物为砂充填物为砂土土)1.0硬塑、可塑的粉土及粉质黏土硬塑、可塑的粉土及粉质黏土1.25硬塑、可塑的黏土和碎石类土硬塑、可塑的黏土和碎石类土(充填物为粘充填
6、物为粘性）性）1.5坚硬的黏土坚硬的黏土2.0土类型土类型开挖深度开挖深度（m）土木工程系基槽开挖宽度的计算：基槽开挖宽度的计算：(1)不放坡，不加挡土板支撑(2)不放坡，但要留工作面 一般，当基槽(坑)底在地下水位以上时，每边留出工作面宽度为300mm(图图1.311.31)，基槽放灰线尺寸为：2dac式中 d基础放灰线宽，mm；a基础底宽，mm；c工作面宽(一般取300mm)(1.15)土木工程系(3)留工作面并加支撑 当基础埋置较深，场地又狭窄不能放坡时，为防止土壁坍塌，必须设置支撑。此时，放灰线尺寸除考虑基础底宽、工作面宽外，还需加上支撑所需尺寸(一般为100mm)。22 100()d
7、acmm 土木工程系2 2放坡开挖放坡开挖 放坡开挖适合于基坑四周空旷、有足够的放坡场地，周围没有建筑设施或地下管线的情况，在软弱地基条件下，不宜挖深过大，一般控制在67m，在坚硬土中，则不受此限制。施工中，土方放坡坡度的留设应考虑土质、开挖深度、施工工期、地下水水位、坡顶荷载及气候条件因素。当地下水水位低于基底，在湿度正常的土层中开挖基坑或管沟，如敞露时间不长，在一定限度内可挖成直壁不加支撑。土方开挖临时性挖方边坡值可参考表1-5。土木工程系土的类别边坡值（高:宽）砂土（不包括细砂、粉砂）1:1.251:1.50一般性粘土硬1:0.751:1.00硬、塑1:1.001:1.25软1:1.50
8、或更缓碎石类土充填坚硬、硬塑粘性土1:0.501:1.00充填砂土1:1.001:1.50注 1.设计有要求时，应符合设计标准。2.如采用降水或其他加固措施，可不受本表限制，但应计算复核。3.开挖深度，对软土不应超过4m，对硬土不应超过8m。表1-5土方开挖临时性挖方边坡参考值土木工程系如果基槽深度超过土方和爆破工程施工及验收规范的规定时，即使土质良好且无地下水，亦需根据挖土深度和土质情况，参照表1.5放坡。放灰线尺寸为(图图1.321.32)：22dacb式中 b 放坡宽度，b=mh；m 坡度系数；h 基槽开挖深度。(1.16)土木工程系土木工程系土方开挖分为人工开挖和机械开挖两种。主要介绍
9、人工开挖。人工开挖的详细知识见（人工）土方开挖分项工程。土木工程系 3 3基坑基坑(槽槽)支护支护使用条件：使用条件：在建筑稠密的地区施工，或有地下水渗入基坑在建筑稠密的地区施工，或有地下水渗入基坑(槽槽)时，往往不可能按要时，往往不可能按要求的坡度放坡开挖，就需要进行基坑求的坡度放坡开挖，就需要进行基坑(槽槽)支护，以保证施工的顺利和安支护，以保证施工的顺利和安全，并减少对相邻建筑、管线等的不利影响。全，并减少对相邻建筑、管线等的不利影响。（1 1）横撑式支护结构）横撑式支护结构开挖较窄的沟槽，多用横撑式土壁支护结构。横撑式土壁支护结构根据挡土板的不同，分为水平挡土板式和垂直挡土板式水平挡土
10、板式和垂直挡土板式两类，前者挡土板的布置又分间断式和连续式两种，如图1-14 所示。土木工程系（1 1）横撑式支护结构）横撑式支护结构土木工程系（1 1）横撑式支护结构）横撑式支护结构土木工程系验槽验槽 基槽(坑)开挖完毕并清理好以后，在垫层施工以前，施工单位应会同勘察、设计单位、监理单位、建设单位一起进行现场检查并验收基槽，通常称为验槽。土木工程系验槽验槽(坑坑)的主要内容和方法的主要内容和方法如下：如下：v核对基槽(坑)的位置、平面尺寸、坑底标高。v核对基槽(坑)土质和地下水情况。v空穴、古墓、古井、防空掩体及地下埋设物的位置、深度、形状。v对整个基槽(坑)底进行全面观察，注意土的颜色是否
11、一致，土的坚硬程度是否一样，有无软硬不一或弱土层，局部的含水量有无异常现象，走上去有无颤动的感觉等。v验槽的重点应选择在桩基、承重墙或其他受力较大部位。土木工程系土方回填与压实土方回填与压实机械回填土工艺标准机械回填土工艺标准 一、范围一、范围本工艺标准适用于工业及民用建筑物、构筑物大面积平整场地、大型基本工艺标准适用于工业及民用建筑物、构筑物大面积平整场地、大型基坑和管沟等回填土。坑和管沟等回填土。二、二、施工准备施工准备1、材料准备：材料准备：（1）、碎石类土、砂土（使用细砂、粉砂时应取得设计单位同意）和爆破石）、碎石类土、砂土（使用细砂、粉砂时应取得设计单位同意）和爆破石碴，可用作表层以
12、下填料。其最大粒径不得超过每层铺填厚度的当碴，可用作表层以下填料。其最大粒径不得超过每层铺填厚度的当2/3或则或则3/4（使用振动碾时），含水率应符合规定。（使用振动碾时），含水率应符合规定。（2）、）、粘性土应检验其含水率，必须达到设计控制范围，方可使用。粘性土应检验其含水率，必须达到设计控制范围，方可使用。（3）淤泥和淤泥质土一般不能用于填料，但在软土地区，经过处理含水量符淤泥和淤泥质土一般不能用于填料，但在软土地区，经过处理含水量符合压实要求的，可用于填方中的次要部位。合压实要求的，可用于填方中的次要部位。（4）、）、碎块草皮和有机质含量大于碎块草皮和有机质含量大于5%的土只能用于无压实
13、要求的填方。的土只能用于无压实要求的填方。土木工程系（5）、）、含有盐分的盐渍土中，仅中、弱两类盐渍土一般可以使用，但含有盐分的盐渍土中，仅中、弱两类盐渍土一般可以使用，但填料中不得含有盐晶、盐块或含盐植物的根茎。填料中不得含有盐晶、盐块或含盐植物的根茎。2、机具准备：机具准备：（1）装运土方机械有：）装运土方机械有：铲土机铲土机、自卸汽车、自卸汽车、推土机推土机、铲运机铲运机及翻斗车及翻斗车等。等。（2）碾压机械有：碾压机械有：平碾平碾、羊足碾羊足碾和和振动碾振动碾等。等。（3）一般机具有：一般机具有：蛙式蛙式或柴油打夯机、手推车、铁锹（平头或尖头）、或柴油打夯机、手推车、铁锹（平头或尖头）
14、、2m钢尺、钢尺、20号铅丝、胶皮管等。号铅丝、胶皮管等。土木工程系铲土机土木工程系推土机土木工程系土木工程系平碾压路机土木工程系羊足碾土木工程系振动平碾压路机土木工程系蛙式打夯机土木工程系3、作业条件准备：、作业条件准备：（1）、施工前应根据工程特点、填方土料种类、密实度要求、施）、施工前应根据工程特点、填方土料种类、密实度要求、施工条件等，合理地确定填方土料含水量控制范围、虚铺厚度和压实工条件等，合理地确定填方土料含水量控制范围、虚铺厚度和压实遍数等参数；重要回填土方工程，其参数应通过压实试验来确定。遍数等参数；重要回填土方工程，其参数应通过压实试验来确定。（2）、填土前应对填方基底和已完
15、工程进行检查和中间验收，合）、填土前应对填方基底和已完工程进行检查和中间验收，合格后要作好隐蔽和验收手续。格后要作好隐蔽和验收手续。（3）、）、施工前，应做好水平高程标志布置。如大型基坑或沟边上施工前，应做好水平高程标志布置。如大型基坑或沟边上每隔每隔1m钉上水平桩橛或邻近的固定建筑物上抄上标准高程点。大钉上水平桩橛或邻近的固定建筑物上抄上标准高程点。大面积场地上或地坪每隔一定距离钉上水平桩。面积场地上或地坪每隔一定距离钉上水平桩。（4）、确定好土方机械、车辆的行走路线，应事先经过检查，必）、确定好土方机械、车辆的行走路线，应事先经过检查，必要时要进行加固加宽等准备工作。同时要编好施工方案。要
16、时要进行加固加宽等准备工作。同时要编好施工方案。土木工程系三、操作工艺三、操作工艺1、工艺流程：、工艺流程：基坑底地坪上清理基坑底地坪上清理 检验土质检验土质 分层铺土分层铺土 分层碾压密分层碾压密实实 检验密实度检验密实度 修整找平验收修整找平验收（1）、）、填土前，应将基土上的洞穴或基底表面上的树根、垃圾等杂填土前，应将基土上的洞穴或基底表面上的树根、垃圾等杂物都处理完毕，清除干净。物都处理完毕，清除干净。（2）、）、检验土质。检验回填土料的种类、粒径，有无杂物，是否符检验土质。检验回填土料的种类、粒径，有无杂物，是否符合规定，以及土料的含水量是否在控制的范围内；如含水量偏高，可合规定，以及土料的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇填料含水量偏低，可采采用翻松、晾晒或均匀掺入干土等措施；如遇填料含水量偏低，可采用预先洒水润湿等措施。用预先洒水润湿等措施。（3）、填土应分层铺摊。每层铺土的厚度应根据土质、密实度要求）、填土应分层铺摊。每层铺土的厚度应根据土质、密实度要求和机具性能确定。或按下表确定和机具性能确定。或按下表确定土木工程系 填
