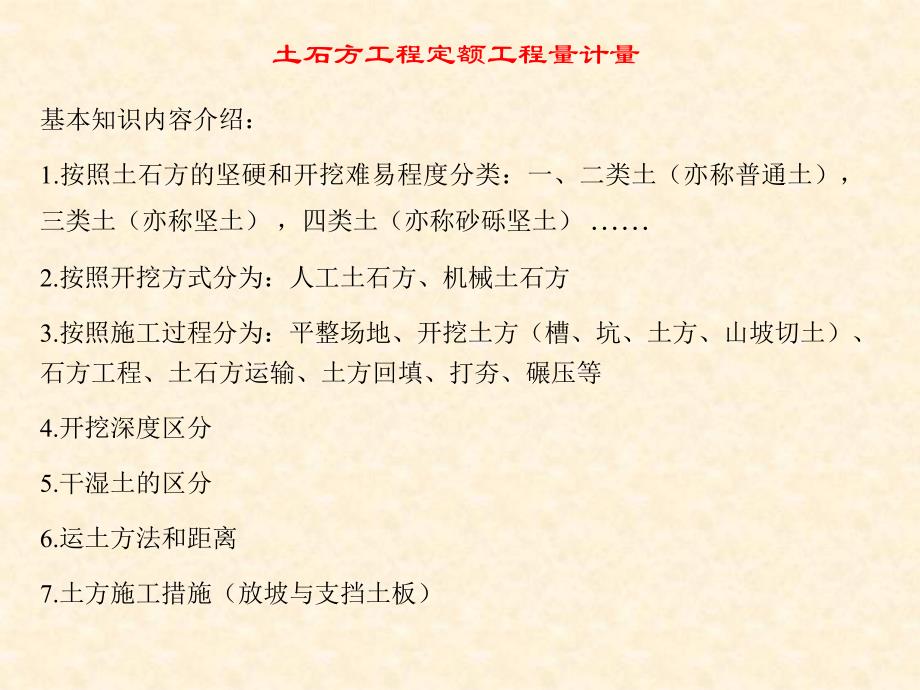

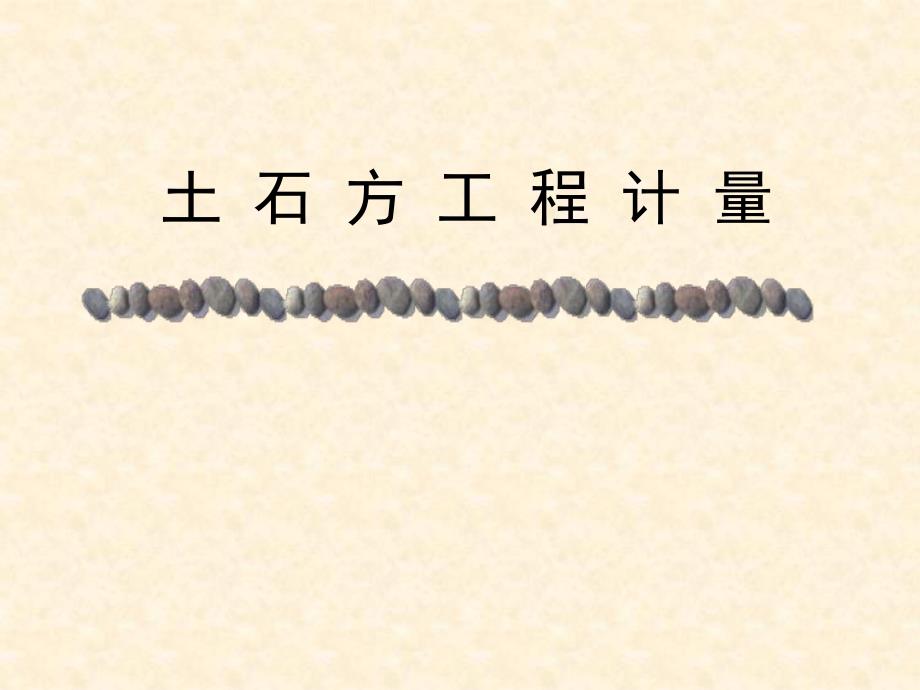

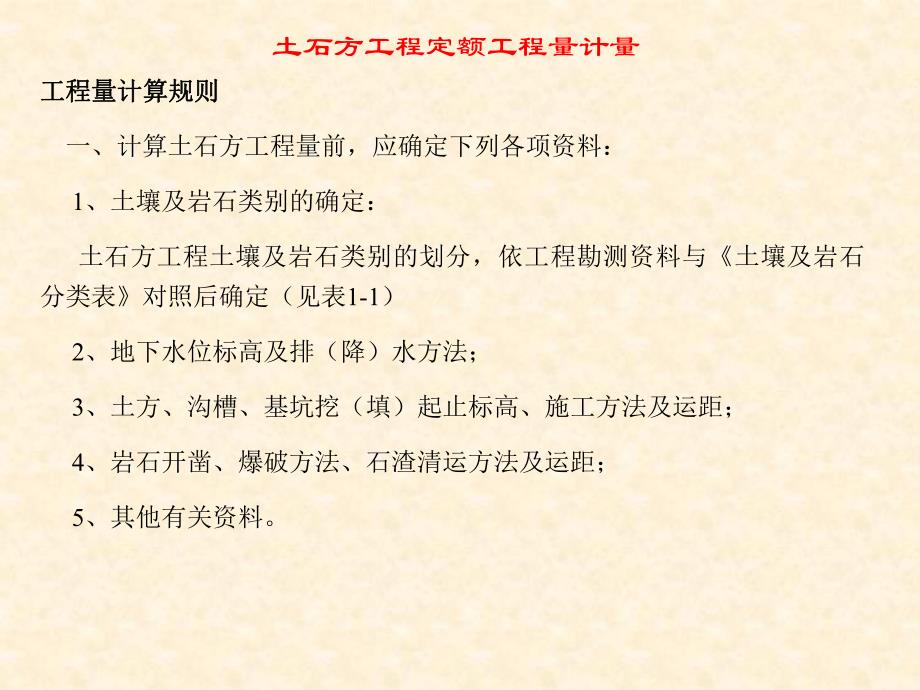

1、土 石 方 工 程 计 量土石方工程定额工程量计量基本知识内容介绍：1.按照土石方的坚硬和开挖难易程度分类：一、二类土（亦称普通土），三类土（亦称坚土），四类土（亦称砂砾坚土）2.按照开挖方式分为：人工土石方、机械土石方3.按照施工过程分为：平整场地、开挖土方（槽、坑、土方、山坡切土）、石方工程、土石方运输、土方回填、打夯、碾压等4.开挖深度区分5.干湿土的区分6.运土方法和距离7.土方施工措施（放坡与支挡土板）土石方工程定额工程量计量工程量计算规则工程量计算规则 一、计算土石方工程量前，应确定下列各项资料：1、土壤及岩石类别的确定：土石方工程土壤及岩石类别的划分，依工程勘测资料与土壤及岩石分
2、类表对照后确定（见表1-1）2、地下水位标高及排（降）水方法；3、土方、沟槽、基坑挖（填）起止标高、施工方法及运距；4、岩石开凿、爆破方法、石渣清运方法及运距；5、其他有关资料。土石方工程定额工程量计量二、土石方工程量计算一般规则：1.土方体积，均以挖掘前的天然密实体积为准计算。如遇有必须以天然密实体积折算时，可按表A1-2所列数值换算。土方体积折算表 表A1-2虚方体积天然密实度体积夯实后体积松填体积1.000.770.670.831.301.000.871.081.501.151.001.251.200.920.801.00 2、挖土一律以设计室外地坪标高为准计算。土石方工程定额工程量计量
3、 三、平整场地及辗压工程量，按下列规定计算：l、人工平整场地是指建筑场地在30cm以内挖、填土方及找平。挖、填土，厚度超过30cm以外时，按场地土方平衡竖向布置图另行计算。2、平整场地工程量按建筑物外墙外边线每边各加2m，以平方米计算。3、建筑场地原土辗压以平方米计算，填土辗压按图示填土厚度以立方米计算。土石方工程定额工程量计量判断关键依据：看挖的高度以及填的深度是否超过(h或=)300mm土石方工程定额工程量计量四、挖掘沟槽、基坑土方工程量，按下列规定计算：l、沟槽、基坑划分：凡图示沟槽底宽在3m以内，且沟槽长大于槽宽三倍以上的为沟槽。凡图示基坑底面积在20m2以内,且坑底的长与宽之比小于或
4、等于3的为基坑。凡图示沟槽底宽3m以外，坑底面积20m2以外，平整场地挖土方厚度在30cm以外，均按挖土方计算。土石方工程定额工程量计量若：B 3m，且L 3B，则为挖沟槽；若：B 3m，且SLB 20,则为挖基坑若：B 3m，或S 20，则为挖土方土石方工程定额工程量计量 2、计算挖沟槽、基坑土方工程量需放坡时，放坡系数按表1-3规定计算。放坡系数表 表A1-3土壤类别放坡起点（m）人工挖土机械挖土在抗内作业在坑上作业 一、二类土1.201：0.501:0.331:0.75三类土1.501:0.331:0.251:0.67四类土2.001:0.251:0.101:0.33注：1沟槽、基坑中土
5、用类别不同时，分别按其放坡起点、放坡系数，依不同上壤厚度加权平均计真。2计算放坡时，在交接处的重复工程量不予扣除。原槽、坑作基础垫层时，放坡自垫层上表面开始计算判断依据：挖深是否超过以下深度：一、二类土：挖深1.2m；三 类土：挖深1.5m；四类土：挖深2.0m。若超过，则需要放坡或支挡土板。土石方工程定额工程量计量3、挖沟槽、基坑需支挡土板时，其宽度按图示沟槽、基坑底宽，每边各加10cm。挡土板面积，按槽、坑垂直支撑面积计算。双面支撑亦按单面垂直面积计算，套用双面支挡土板定额，不论连续或断续均执行本定额。凡放坡部分不得再计算挡土板，支挡土板后，不得再计算放坡。4、基础施工所需工作面，按表A1
6、-4规定计算。基础施工所需工作面宽度计算表 表A1一4基础材料每边各增加工作宽度(mm)砖基础200浆砌毛石、条石基础150混凝土基础垫层支模板300混凝土基础支模板300基础垂直面做防水层800（防水层面）土石方工程定额工程量计量5、挖沟槽长度，外墙按图示中心线长度计算；内墙按图示基础底面之间净长线长度计算：内外突出部分（垛、附墙烟囱等）体积并入沟槽土方工程量内计算。挖基坑土方均以图示尺寸计算。6、挖管道沟槽按图示中心线长度计算，沟底宽度，设计有规定的，按设计规定尺寸计算，设计无规定的，可按表A1-5规定宽度计算。注：1.按上表计算管道沟土方工程量时，各种井类及管道（不含铸铁给排水管）接口等
7、处需加宽增加的土方量不另行计算，底面积大于20m2的井类，其增加工程量并入管沟土方内计算。2铺设铸铁给排水管道时其接口等处土方增加量，可按铸铁给排水管道地沟土方总量的2.5计算。7、沟槽、基坑深度，按图示槽、坑底面至室外地坪深度计算；管道地沟按图示沟底至室外地坪深度计算。土石方工程定额工程量计量五、地下连续墙挖土成槽土方量按连续墙设计长度、宽度和槽深（加超深0.5m）以立方米计算。六、岩石开凿及爆破工程量，区别石质按下列规定计算：1、人工凿岩石，按图示尺寸以立方米计算。2、爆破岩石按图示尺寸以立方米计算，其沟槽、基坑深度、宽允许超挖量：次、普坚石：200mm 特坚石：150mm 超挖部分岩石并
8、入岩石挖方量内计算。土石方工程定额工程量计量七、机械拆除混凝土障碍物，按被拆除构件的体积以立方米计算。八、人工凿钢筋混凝土桩头按桩截面面积乘以被凿断的桩头长度以立方米计算。九、回填土区分夯填、松填按图示回填体积并依下列规定，以立方米计算：1、沟槽、基坑回填土，沟槽、基坑回填体积以挖方体积减去设计室外地坪以下埋设砌筑物（包括：基础垫层、基础等）体积计算。2、管道沟槽回填，以挖方体积减去管径所占体积计算。管径在500mm以下的不扣除管道所占体积；管径超过500mm以上时按表1-6规定扣除管道所占体积计算。土石方工程定额工程量计量表A1-5 管道地沟沟底宽度计算表 单位：米管径（mm）铸铁管、钢管、
9、石棉水泥管 混凝土、钢筋混凝土、预应力混凝土管陶土管50-700.600.800.70100-2000.700.900.80250-3500.801.000.90400-4501.001.301.10500-6001.301.501.40700-8001.601.80-900-10001.802.00-1100-12002.002.30-1300-14002.202.60-土石方工程定额工程量计量每米管道扣除土方体积表 表1-6管道名称管道直径(mm)501-600601-800801-10001001-12001201-14001401-1600钢管0.210.440.71-铸铁管0.240
10、.490.77-混凝土管0.330.600.921.151.351.55土石方工程定额工程量计量 3、室内回填土、按主墙之间的面积乘以回填土厚度计算。4、余土或取土工程量，可按下式计算：余土外运体积余土外运体积=挖土总体积回填土总体积（或按施工组织设计计算）挖土总体积回填土总体积（或按施工组织设计计算）式中计算结果为正值时为余土外运体积，负值时为须取土体积。土石方工程定额工程量计量十、土方运距，按下列规定计算：1、推土机推土运距：按挖方区重心至回填区重心之间的直线距离计算。2、铲运机运土运距：按挖方区重心至卸土区重心加转向距离 45m计算。3、自卸汽车运土运距：按挖方区重心至填土区（或堆放地点
11、）重心的最短距离计算。十一、围墙、挡土墙、喑井、化粪池等都不计算平整场地。十二、基底钎探按图示基地面积以平方米计算。土石方工程定额工程量计量土方工程有关计算公式土方工程有关计算公式：平整场地：S=(a+2+2)(b+2+2)ab+4(a+b)+16 23121111111131)2)(2()(6HbaHpHpHcbpHcababbaabaHV或：挖地坑、土方，棱台体ShV31锥体体积：231rhV正圆锥体体积：)3(312hrhV球面体体积：)(31222121rrrrHV园台体：土石方工程定额工程量计量挖沟槽土方工程量计算公式：V=H1(a+2c+pH1)+H2aL式中：L基槽长度。外墙基槽
12、长度按中心线计算，内墙基槽长度按基槽净长线长度计算。土石方工程定额工程量计量放坡与不放坡时开挖的基槽断面比较：放坡与不放坡时开挖的基槽断面比较：这是需要放坡的基槽断面这是需要放坡的基槽断面 这是不需要放坡的基槽断面这是不需要放坡的基槽断面某工艺楼工程工程量计算应用举例：工艺楼清单计价工程量计算书.doc土石方工程定额工程量计量某工艺楼工程工程量计算应用举例：工艺楼清单计价工程量计算书.doc土石方工程定额工程量计量某工艺楼工程工程量计算应用举例：工艺楼清单计价工程量计算书1.挖基础土方，沟槽，三类土，深1.05m 挖土的工程量：0.30.8（12.69.0）2（9.00.8）（4.20.4）20.81.05 48.89 m3 2.挖地坑三类土深1.05m的工程量：1.41.41.05 2.06 m3 3.平整场地的工程量：定额计价工程量：（12.844）（9.244）222.96 m2 清单计价工程量：12.849.24 118.64m2 4.回填土方压实50m远取土的工程量为56.11m3。其中：基础回填土：（48.8913.9716.44）（2.060.20.72）19.62室内回填土：12.368.760.24（8.763.962）（0.450.1）36.4950m远取土运土：56.1148.892.065.16
