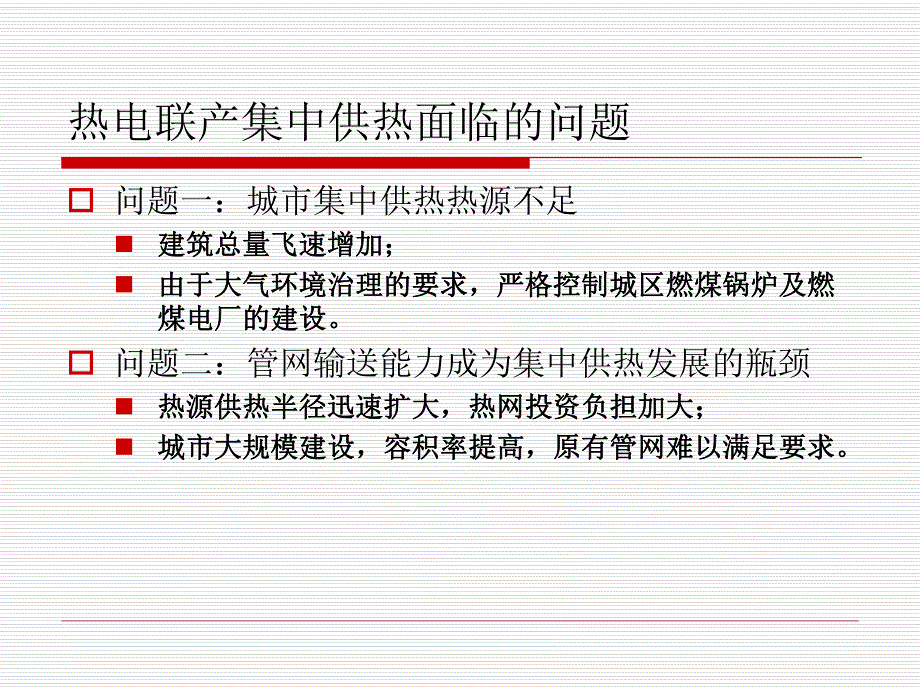

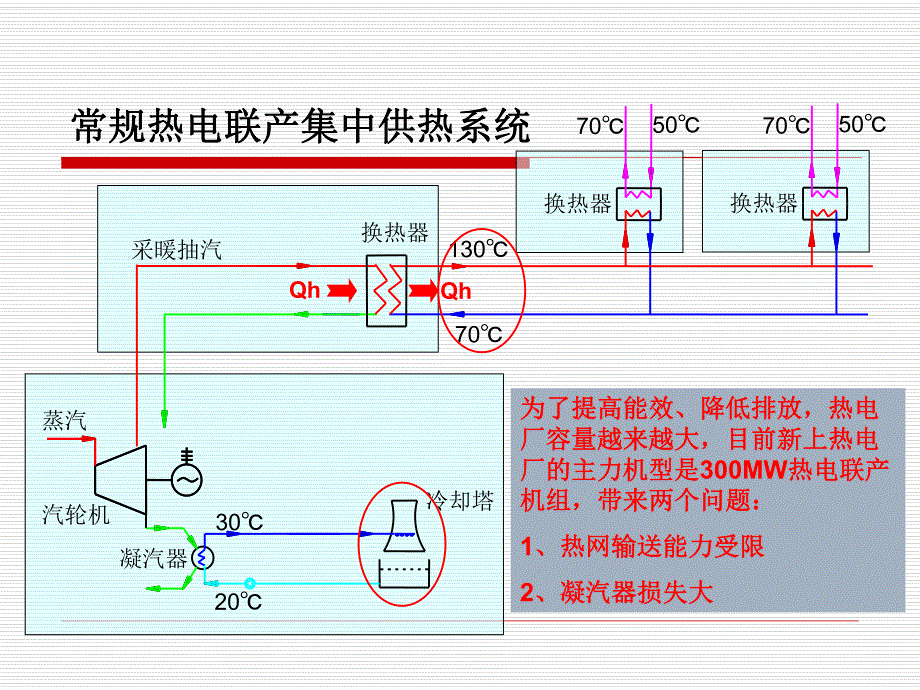

1、基于吸收式循环的热电联产集中供热新技术介绍热电联产集中供热面临的问题o 问题一：城市集中供热热源不足n建筑总量飞速增加；建筑总量飞速增加；n由于大气环境治理的要求，严格控制城区燃煤锅炉及燃由于大气环境治理的要求，严格控制城区燃煤锅炉及燃煤电厂的建设。煤电厂的建设。o 问题二：管网输送能力成为集中供热发展的瓶颈n热源供热半径迅速扩大，热网投资负担加大；热源供热半径迅速扩大，热网投资负担加大；n城市大规模建设，容积率提高，原有管网难以满足要求。城市大规模建设，容积率提高，原有管网难以满足要求。5070换热器130703020冷却塔汽轮机采暖抽汽蒸汽凝汽器常规热电联产集中供热系统常规热电联产集中供热
2、系统换热器5070换热器QhQh为了提高能效、降低排放，热电为了提高能效、降低排放，热电厂容量越来越大，目前新上热电厂容量越来越大，目前新上热电厂的主力机型是厂的主力机型是300MW热电联产热电联产机组，带来两个问题：机组，带来两个问题：1、热网输送能力受限、热网输送能力受限2、凝汽器损失大、凝汽器损失大300MW机组的热电联产工况冷却塔热网循环加压至锅炉251MW 26432t/h406MW421025t/h，16.67MPa967MW,537215MW，2213070这些问题如何解决？这些问题如何解决？70130135130705070首站首站热力站热力站基于吸收式循环技术的整体解决方案基
3、于吸收式循环技术的整体解决方案o 整体解决方案n小区热力站内设置吸收式换热机组吸收式换热机组；n电厂内设置余热回收专用热泵机组。余热回收专用热泵机组。o 清华大学专利:n一种热泵型换热机组(200810101064.5)n能够大幅提升余热温度、紧凑型吸收式热泵装置(200810117049.X)n一种大温差集中供热系统(200810101065.X）吸收式制冷吸收式制冷机机冷水出冷水进冷却水进冷却水出热源进热源出吸收式制冷机吸收式制冷机/热泵原理热泵原理吸收式换热机组吸收式换热机组一次水回二次水进二次水出一次水进吸收式换热机组原理吸收式换热机组原理13070502013070507020吸收式
4、换热机组 常规的热力站吸收式换热机组吸吸收收式式换换热热机机组组5 50 0 二二次次水水回回130 一一次次水水供供2 25 5 一一次次水水回回7 70 0 二二次次水水回回205070130203020冷却塔汽轮机采暖抽汽蒸汽凝汽器热力站改进热力站改进换热器5070QhQh吸收式换吸收式换热机组热机组吸收式换吸收式换热机组热机组措施：措施：1、热力站吸收式换热机组，热网、热力站吸收式换热机组，热网供回水温差由供回水温差由60提高到提高到110，热网供热能力提高了热网供热能力提高了80%；热电厂对热网水的常规常规加热过程低压缸低压缸凝汽器凝汽器0.31.0MPa70130汽汽水水换换热热器
5、器5070吸收式换吸收式换热机组热机组130203020冷却塔汽轮机采暖抽汽蒸汽凝汽器基于吸收式循环技术吸收式热泵机组吸收式热泵机组Qh1.5Qh0.5Qh措施：措施：1、热力站、热力站吸收式吸收式换热机组，热网换热机组，热网供回水温差由供回水温差由60提高到提高到110，热网供热能力提高了热网供热能力提高了80%；2、首站吸收式热泵机组回收电厂、首站吸收式热泵机组回收电厂循环水余热，热电厂供热能力提循环水余热，热电厂供热能力提高高50%，综合供热效率提高，综合供热效率提高50以上，大幅度减少以上，大幅度减少CO2和其他污和其他污染物排放，减少冷却水蒸发损失。染物排放，减少冷却水蒸发损失。电厂
6、余热回收专用吸收式热泵机组电厂余热回收专用吸收式热泵机组该技术的突出特点o 一次网低温回水n供回水温差提高，管网输送能力增加，节约新建管网的投资，避免既有管网改建的麻烦n为回收电厂循环水余热提供了必要条件o 回收热电厂凝汽余热n供热效率提高50%左右，热电厂供热量增加30%以上n减少汽轮机抽汽量，增加汽轮机的发电能力，提高热电联产系统整体能效；o 降低传热环节的不可逆传热损失n 小区热力站传热环节n 热网首站传热环节业内好评o 中国工程院为该项技术召开了“第九次工程前沿科技研讨会”n 评价：是热电联产集中供热领域的一项重大创新，对实现我国节能减排的战略目标有重要意义，同时该供热方式具有显著的经
7、济效益，有助于热电联产集中供热事业摆脱目前的困境。o“基于吸收式热泵的热电联产集中供热新流程试验工程”项目成果鉴定会n 评价:“为我国大型热电机组远距离高效供热开辟了新途径，具有极大的推广应用价值，是我国热电联产集中供热领域的一项重大原始创新，项目成果总体达到了国际领先水平。”赤峰示范工程简介 o 示范工程技术参数对比示范工程技术参数对比 名称运行温度（）设计温度（）与设计参数对比（）热网供水温度130.0130.00热网供水温度22.725.0-2.3新区来水温度54.957.0-2.1双效热泵热网水进水温度39.940.0-0.1双效热泵热网水出水温度54.055.0-1.0单效热泵热网水
8、出水温度75.875.0+0.8热泵低温水进水温度39.940.0-0.1热泵低温水出水温度35.235.0+0.2吸收式换热机组二次水供水温度60.060.00吸收式换热机组二次水回水温度42.045.03.00501001502000102030405060708090100110120130140温度，时 间，min 一次水入口温度 一次水出口温度 二次水入口温度 二次水出口温度保定五一九站吸收式换热机组试验 o 技术参数对比技术参数对比 名称运行温度（）设计温度（）与设计参数对比（）一次网供水温度100.0115.0-15.0一次网回水温度34.535.0-0.5二次网供水温度54.660-5.4二次网回水温度49.050-1.0
