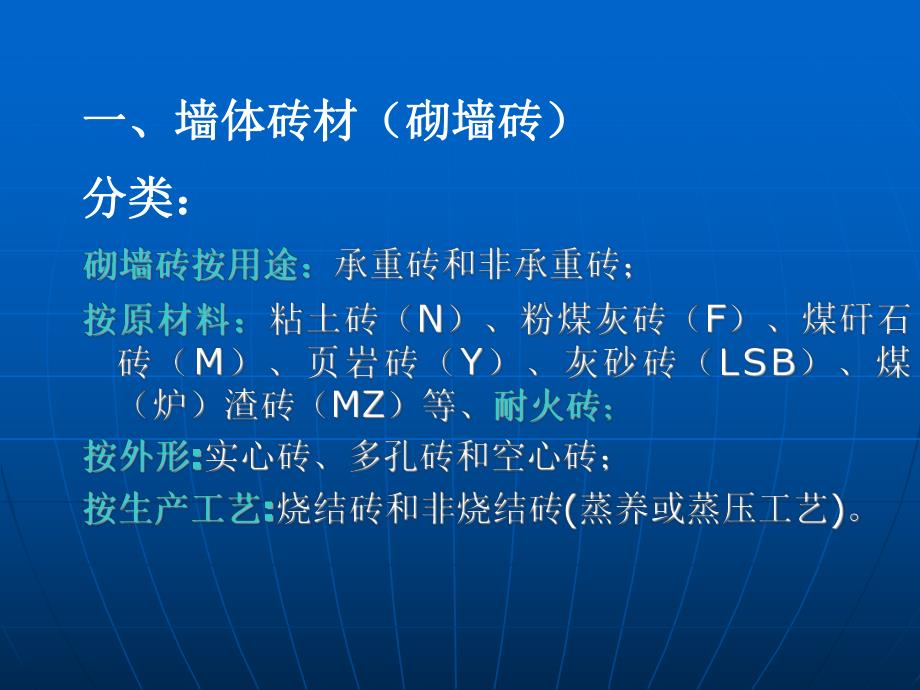

1、第四节第四节 墙体材料墙体材料一、墙体砖材一、墙体砖材二、墙体砌块二、墙体砌块三、墙用板材三、墙用板材一、墙体砖材（砌墙砖）一、墙体砖材（砌墙砖）分类：分类：1.烧结普通砖烧结普通砖 其中焙烧是关键，所以一定要控制好的温度（950oC1050oC），否则容易产生欠火砖和过火砖。？思考：欠火砖和过火砖的简单鉴定方法。？思考：欠火砖和过火砖的简单鉴定方法。欠火砖的特点：欠火砖的特点：色浅、断面包心（黑色或白色）、声哑、孔色浅、断面包心（黑色或白色）、声哑、孔隙率大、强度低、耐久性差；隙率大、强度低、耐久性差；国标规定欠火砖为废品；国标规定欠火砖为废品；过火砖的特点：过火砖的特点：色深、声脆而响、较
2、密实、强度高、耐久性色深、声脆而响、较密实、强度高、耐久性好，导热系数大，但容易出现弯曲变形；好，导热系数大，但容易出现弯曲变形；国标规定过火砖中的变形砖为废品；国标规定过火砖中的变形砖为废品；红砖红砖培烧窑内为氧化气氛培烧窑内为氧化气氛,粘土中铁的氧化物被氧粘土中铁的氧化物被氧化成红色高价化成红色高价FeFe2 20 03 3青砖青砖培烧窑内为氧化气氛培烧窑内为氧化气氛,粘土中铁的氧化物被氧粘土中铁的氧化物被氧化成红色高价化成红色高价FeFe2 20 03 3；然后，窑内转化成还原气氛；然后，窑内转化成还原气氛,高价高价FeFe2 20 03 3还原成青灰色低价还原成青灰色低价Fe0Fe0
3、青砖较红砖结实、耐碱、耐久性好，但产量低、青砖较红砖结实、耐碱、耐久性好，但产量低、成本高成本高 240(240(长长)115(115(宽宽)53(53(高高)mm)mm。设灰缝为设灰缝为10mm10mm，则，则 4 4长长 +()+()灰缝灰缝=8=8宽宽+()+()灰缝灰缝 1616高高+()+()灰缝灰缝 =1m=1m 1 1M3砌体需砌体需 4 4 8 8 16=512(16=512(块块)砖砖1 1M3砌体需砌体需 (1-512(1-5120.240.240.1150.1150.053)0.053)M3砂浆砂浆 石灰爆裂石灰爆裂 原料中若夹带石灰石，在高温熔烧过程中生原料中若夹带石灰
4、石，在高温熔烧过程中生成成过火（生）石灰过火（生）石灰。过火（生）石灰在砖体内吸水。过火（生）石灰在砖体内吸水膨胀，导致砖体膨胀破坏，这种现象称为膨胀，导致砖体膨胀破坏，这种现象称为石灰爆裂石灰爆裂。GB/T5101-2003规定，优等品规定，优等品不允许不允许出出现最大破坏尺寸现最大破坏尺寸大于大于2mm的爆裂区域；一等品的爆裂区域；一等品不不允许允许出现最大破坏尺寸出现最大破坏尺寸大于大于10mm的爆裂区域；的爆裂区域；合格品中每组砖样合格品中每组砖样215mm的爆裂区的爆裂区不得大于不得大于15处处，其中，其中10mm以上的区域不多于以上的区域不多于7处，且不处，且不得出现大于得出现大于
5、15mm的爆裂区。的爆裂区。泛霜泛霜指可溶性盐类（硫酸盐、镁盐等）在砖表面的指可溶性盐类（硫酸盐、镁盐等）在砖表面的盐析现象，一般呈白色粉未、絮团或絮片状，严重时盐析现象，一般呈白色粉未、絮团或絮片状，严重时会出现起粉、掉角或脱皮等现象。会出现起粉、掉角或脱皮等现象。图7.2 烧结多孔砖外形 表表7.7 烧结多孔砖的孔形孔洞率及孔洞排列烧结多孔砖的孔形孔洞率及孔洞排列(GB 135442000)n烧结空心砖是以粘土、页岩、煤矸石为主要原料，经焙烧而成的孔洞率15%，孔的尺寸大而数量少的砖。n根据烧结空心砖和空心砌块(GB 135452003)的规定，烧结空心砖的外形为直角六面体，在与砂浆的接合
6、面上应设有增加结合力的深度1mm以上的凹线槽，如图7.3，其尺寸有290mm 190mm90mm和240mm180mm115mm两种。3.3.烧结空心砖烧结空心砖图7.3 烧结空心砖 非烧结砖称蒸压（养）砖，又称免烧砖。这类砖的强度是通过在制砖时掺入一定量胶凝材料或在生产过程中形成一定的胶凝物质而得到的。主要品种有蒸压灰砂砖、粉煤灰砖、煤渣砖等n 产品标记粉煤灰砖是用粉煤灰砖是用粉煤灰和石灰粉煤灰和石灰为主要原料，掺加适量石膏和为主要原料，掺加适量石膏和炉渣，加水混合拌成坯料，经陈化、轮碾、加压成型，再通炉渣，加水混合拌成坯料，经陈化、轮碾、加压成型，再通过常压或高压蒸汽养护而制成的一种墙体材
7、料。其尺寸规格过常压或高压蒸汽养护而制成的一种墙体材料。其尺寸规格与普通粘土砖相同。与普通粘土砖相同。根据根据JC239-2001粉煤灰砖粉煤灰砖规定，根据外观质量、规定，根据外观质量、强度、抗冻性和干燥收缩值，粉煤灰砖分为优等品（强度、抗冻性和干燥收缩值，粉煤灰砖分为优等品（A）、一）、一等品（等品（B）和合格品（）和合格品（C）。粉煤灰砖的强度等级分为。粉煤灰砖的强度等级分为MU30、MU25、MU20、MU15和和MU10五级。一般要求五级。一般要求优等品和一等品干燥收缩值不大于优等品和一等品干燥收缩值不大于 0.65mm/m，合格品干，合格品干燥收缩值不大于燥收缩值不大于0.75 mm
8、/m。粉煤灰砖可用于工业与民用建筑的墙体和基础。粉煤灰砖可用于工业与民用建筑的墙体和基础。但用于基础或用于易受冻融和干湿交替作用的建筑但用于基础或用于易受冻融和干湿交替作用的建筑部位时，必须采用一等品与优等品。部位时，必须采用一等品与优等品。用粉煤灰砖砌用粉煤灰砖砌筑的建筑物，应适当增设圈梁及伸缩缝或其他措施，筑的建筑物，应适当增设圈梁及伸缩缝或其他措施，以避免或减少收缩裂缝。以避免或减少收缩裂缝。粉煤灰砖不得用于长期受热（粉煤灰砖不得用于长期受热（200以上）、以上）、受急冷急热和有酸性介质侵蚀的部位。受急冷急热和有酸性介质侵蚀的部位。产品标记粉煤灰砖的产品标记按产品名称（FB）、颜色、强度
9、等级、质量等级和标准编号的顺序编写。如：强度等级MU15、优等品的彩色粉煤灰砖，标记为：FB Co MU15 A JC239炉渣砖是以煤燃烧后的残渣为主要原料，炉渣砖是以煤燃烧后的残渣为主要原料，配以一定数量的石灰和少量石膏，配料、加配以一定数量的石灰和少量石膏，配料、加水搅拌、陈化、轮辗、成型和蒸养或蒸压养水搅拌、陈化、轮辗、成型和蒸养或蒸压养护而制得的实心砌墙砖。其规格与普通粘土护而制得的实心砌墙砖。其规格与普通粘土砖相同。砖相同。炉渣砖强度等级分为炉渣砖强度等级分为MU20、MU15、MU10和和MU7.5四个等级。四个等级。建筑砌块是一种比砌墙砖尺寸大的新型墙体材料，有适用性强、原料来
10、源广、制作以及使用方便等特点。常见的有粉煤灰砌块、混凝土砌块和蒸压加气混凝土砌块等。n砌块按砌块按规格规格可分为可分为大型砌块、中型砌块和小型砌大型砌块、中型砌块和小型砌块块；n按按用途用途可分为可分为承重砌块和非承重砌块承重砌块和非承重砌块；n按按孔洞率孔洞率分为分为实心砌块、空心砌块实心砌块、空心砌块；n按按原料原料的不同可分为的不同可分为硅酸盐混凝土砌块、普通混硅酸盐混凝土砌块、普通混凝土砌块、轻骨料混凝土砌块凝土砌块、轻骨料混凝土砌块。简称加气混凝土砌块，代号ACB，是以钙质材料和硅质材料为基本原料，经过磨细，并以铝粉为发气剂，按一定比例配合，再经过料浆浇筑、发气成型、坯体切割和蒸压养
11、护等工艺制成的一种轻质、多孔的建筑材料。n（一）（一）蒸压加气混凝土砌块蒸压加气混凝土砌块1.蒸压加气混凝土砌块的规格尺寸蒸压加气混凝土砌块的规格尺寸表表7.11 蒸压加气混凝土砌块的规格尺寸蒸压加气混凝土砌块的规格尺寸(GB/T 119681997)2.蒸压加气混凝土砌块的主要技术要求蒸压加气混凝土砌块的主要技术要求保温、隔热、隔音性能好，抗震性强、耐火性好、易于加工、施工方便适用于低层建筑的承重墙、多层建筑的间隔墙和高层框架结构的填充墙3.蒸压加气混凝土砌块的应用蒸压加气混凝土砌块的应用（二）粉煤灰砌块（二）粉煤灰砌块1.粉煤灰砌块的技术要求粉煤灰砌块的技术要求图7.4 粉煤灰砌块各部位名
12、称 1长度；2端面；3灌浆槽；4宽度；5坐浆面(或铺浆面)；6角；7棱；8侧面；9高度 表表7.16 粉煤灰砌块各项技术要求粉煤灰砌块各项技术要求 可用于耐久性要求不高的一般工业和民用建筑的围护结构和基础，但不适用于有酸性介质侵蚀、长期受高温影响和经受较大振动影响的建筑物。2.粉煤灰砌块的应用粉煤灰砌块的应用n普通混凝土小型砌块普通混凝土小型砌块(代号代号NHB)NHB)是以是以水泥水泥为为胶结材料，砂、碎石或卵石为集料，加水搅拌，胶结材料，砂、碎石或卵石为集料，加水搅拌，振动加压成型，养护而成的小型砌块振动加压成型，养护而成的小型砌块（三）普通混凝土小型空心砌块（三）普通混凝土小型空心砌块1
13、.普通混凝土小型空心砌块的技术要求普通混凝土小型空心砌块的技术要求n砌块的主规格尺寸为390mm190mm190mm，辅助规格尺寸可由供需双方协商，即可组成墙用砌块基本系列。主砌块各部位的名称如图7.5所示。图7.5 小型空心砌块各部位的名称 1条面；2坐浆面(肋厚较小的面)；3铺浆面(肋厚较大的面)；4顶面；5长度；6宽度；7高度；8壁；9肋 表表7.17 普通混凝土小型砌块的尺寸偏差、外观质量普通混凝土小型砌块的尺寸偏差、外观质量 2.普通混凝土小型空心砌块普通混凝土小型空心砌块的应用的应用轻骨料混凝土小型空心砌块(代号LHB)，是由水泥、砂(轻砂或普通砂)、轻粗骨料、水等经搅拌、成型而得
14、。（四）轻骨料混凝土小型空心砌块（四）轻骨料混凝土小型空心砌块1.轻骨料混凝土小型空心砌块的技术要求轻骨料混凝土小型空心砌块的技术要求n尺寸规格为390mm190mm190mm，辅助规格尺寸可由供需双方协商。n根据轻骨料混凝土小型空心砌块(GB/T 152292002)的规定，轻骨料混凝土小型空心砌块按砌块孔的排数分为五类：实心(0)、单排孔(1)、双排孔(2)、三排孔(3)和四排孔(4)。按其密度可分为500、600、700、800、900、1000、1200、1400八个等级；n 按其强度可分为1.5、2.5、3.5、5.0、7.5、10.0六个等级；n 按尺寸允许偏差和外观质量分为一等品
