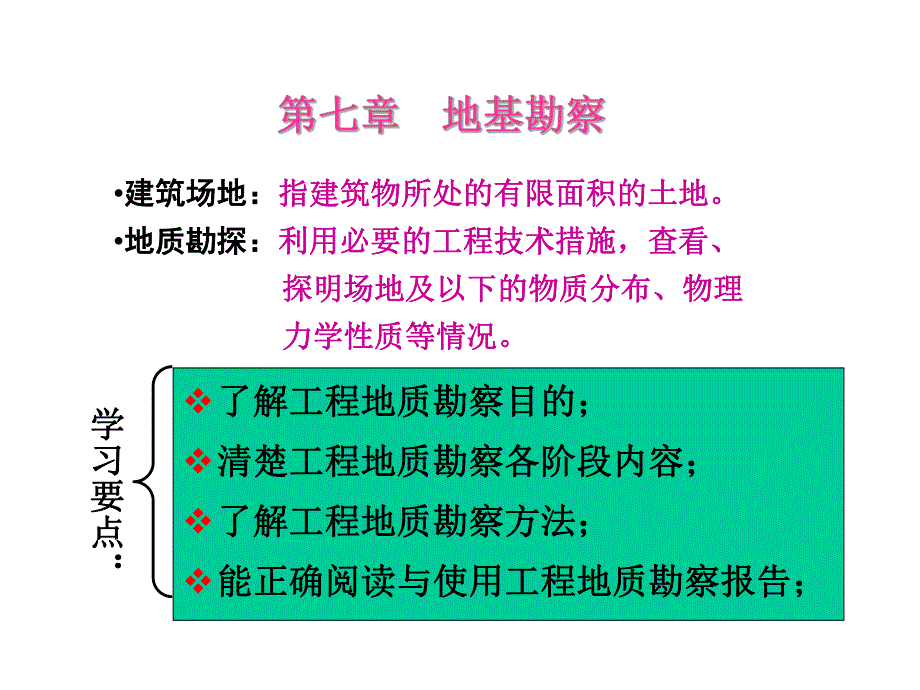

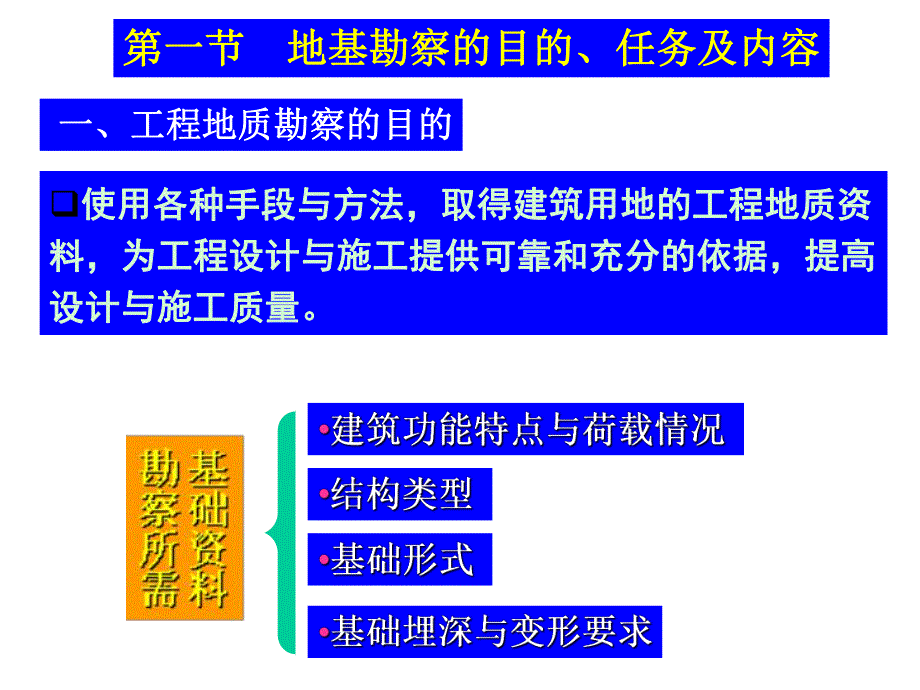

1、v了解工程地质勘察目的；了解工程地质勘察目的；v清楚工程地质勘察各阶段内容；清楚工程地质勘察各阶段内容；v了解工程地质勘察方法；了解工程地质勘察方法；v能正确阅读与使用工程地质勘察报告；能正确阅读与使用工程地质勘察报告；建筑场地：建筑场地：指建筑物所处的有限面积的土地。指建筑物所处的有限面积的土地。地质勘探：地质勘探：利用必要的工程技术措施，查看、利用必要的工程技术措施，查看、探明场地及以下的物质分布、物理探明场地及以下的物质分布、物理 力学性质等情况。力学性质等情况。学习要点：学习要点：第一节第一节 地基勘察的目的、任务及内容地基勘察的目的、任务及内容q使用各种手段与方法，取得建筑用地的工程

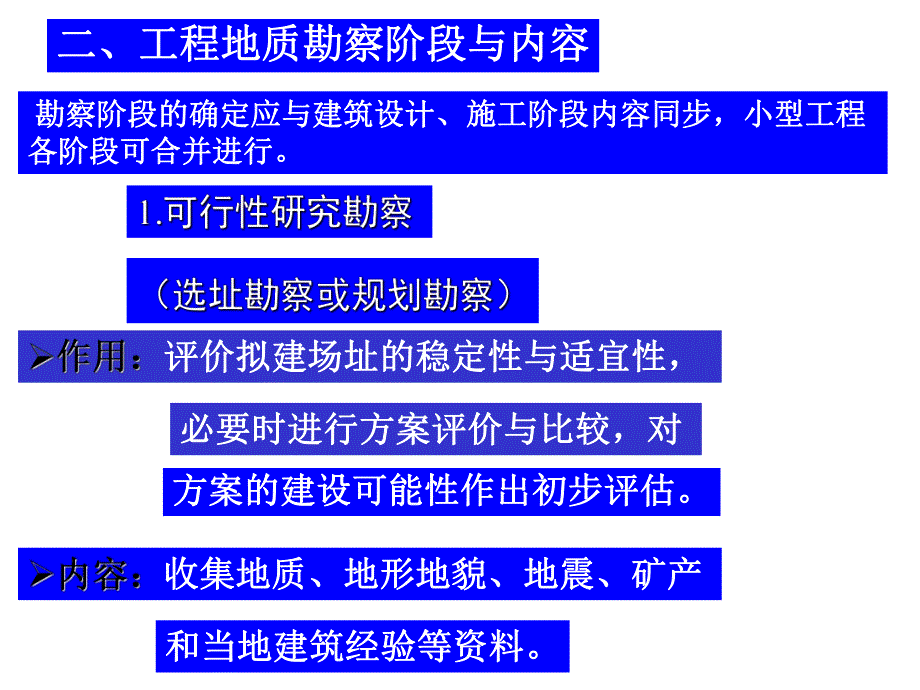

2、地质资使用各种手段与方法，取得建筑用地的工程地质资料，为工程设计与施工提供可靠和充分的依据，提高料，为工程设计与施工提供可靠和充分的依据，提高设计与施工质量。设计与施工质量。一、工程地质勘察的目的一、工程地质勘察的目的二、工程地质勘察阶段与内容二、工程地质勘察阶段与内容评价拟建场址的稳定性与适宜性，评价拟建场址的稳定性与适宜性，必要时进行方案评价与比较，对必要时进行方案评价与比较，对 方案的建设可能性作出初步评估。方案的建设可能性作出初步评估。收集地质、地形地貌、地震、矿产收集地质、地形地貌、地震、矿产 和当地建筑经验等资料。和当地建筑经验等资料。勘察阶段的确定应与建筑设计、施工阶段内容同步，
3、小型工程勘察阶段的确定应与建筑设计、施工阶段内容同步，小型工程各阶段可合并进行。各阶段可合并进行。评价建筑场地的稳定性，为确评价建筑场地的稳定性，为确定建筑总平面布置、地基基础方案确定，定建筑总平面布置、地基基础方案确定，防治不良地质现象提供资料。防治不良地质现象提供资料。初步查明地层构造、岩石与土的物理力学性质，并初步查明地层构造、岩石与土的物理力学性质，并考虑基础方案；考虑基础方案；初步查明不良地质现象成因与分布影响程度与发展初步查明不良地质现象成因与分布影响程度与发展趋势；趋势；初步查明地下水埋藏类型、补给、水位、侵蚀性及初步查明地下水埋藏类型、补给、水位、侵蚀性及对工程的影响。对工程的
4、影响。提供详细的岩土工程资料与评价，提供详细的岩土工程资料与评价，为工程方案确定与技术设计提出建议。为工程方案确定与技术设计提出建议。搜集地形图（建筑规划）资料，建筑设计资料搜集地形图（建筑规划）资料，建筑设计资料 查明不良地质作用类型、成因、查明不良地质作用类型、成因、分布、影响、发展趋势及分布、影响、发展趋势及 整治方案；整治方案；岩土层分布、性质、变形、承载力；岩土层分布、性质、变形、承载力；查明地下水特性。查明地下水特性。解决工程施工中的工程地质问题。解决工程施工中的工程地质问题。重要建筑复杂地基进行施工勘察；重要建筑复杂地基进行施工勘察；基槽开挖后地质条件与原勘察不符；基槽开挖后地质
5、条件与原勘察不符；深基础设计施工中需进行地基观测；深基础设计施工中需进行地基观测；不良地质现象需进一步查明与处理；不良地质现象需进一步查明与处理；施工中出现边坡失稳，需观测处理。施工中出现边坡失稳，需观测处理。槽探与井探槽探与井探了解构造线、破碎带宽度；了解构造线、破碎带宽度；直观岩土特性与分层；直观岩土特性与分层；取原壮土样。取原壮土样。地质条件复杂地区地质条件复杂地区探井探井12m1.52m岩土分层面岩土分层面探坑探坑 钻探钻探 采用钻探设备进行钻孔勘探以获得地质资料，采用钻探设备进行钻孔勘探以获得地质资料，应用广泛。应用广泛。确定、划分地层，观测地下水位；确定、划分地层，观测地下水位；进
6、行原位测试，取原壮土样试验；进行原位测试，取原壮土样试验；获取土的物理、力学性质指标。获取土的物理、力学性质指标。螺旋钻：黏土（可取原壮土样）螺旋钻：黏土（可取原壮土样）无岩芯钻：粘、粉、砂土、岩石无岩芯钻：粘、粉、砂土、岩石 岩芯钻：粘、粉、砂土、岩石，直观鉴别。岩芯钻：粘、粉、砂土、岩石，直观鉴别。可取原壮土样）可取原壮土样）回转钻探试验回转钻探试验 触探触探 通过探杆用静力或动力将金属探头贯入土中，现场原位测通过探杆用静力或动力将金属探头贯入土中，现场原位测试阻力，确定土力学性质指标。试阻力，确定土力学性质指标。(与钻探结合用与钻探结合用)划分地层，了解土层均匀性；划分地层，了解土层均匀
7、性；确定地基土承载力、变形指标。确定地基土承载力、变形指标。单桥头：桩尖阻力单桥头：桩尖阻力 双桥头：桩尖桩侧双桥头：桩尖桩侧静力触探试验静力触探试验静力加压装置静力加压装置锤重：锤重：63.5kN 落距：落距：760mm动力触探试验动力触探试验轻型：轻型：10、50、30 中型：中型：28、80、10 重型：重型：63.5、76、10 标准：标准：63.5、76、30试验参数试验参数 地球物理勘探地球物理勘探 简称物探，即用地球物理的方法来探测地层岩性简称物探，即用地球物理的方法来探测地层岩性地质构造等地质问题。（物理特性：导电性、磁性、地质构造等地质问题。（物理特性：导电性、磁性、弹性、湿
8、度、密度、天然放射性等）弹性、湿度、密度、天然放射性等）钻探前了解隐蔽的地界线、界面钻探前了解隐蔽的地界线、界面或异常点、异常带等以便合理制或异常点、异常带等以便合理制定钻探方案；定钻探方案；用做钻探辅助手段，在钻孔间设用做钻探辅助手段，在钻孔间设物探点，修正和补充钻孔成果。物探点，修正和补充钻孔成果。第三节第三节 工程地质勘察报告工程地质勘察报告一、工程地质勘察报告的编制一、工程地质勘察报告的编制勘察成果表现形式：勘察成果表现形式：勘察报告勘察报告 任务、概况、方法、岩土构造与物理力任务、概况、方法、岩土构造与物理力学性质、承载力，工程评价与建议。学性质、承载力，工程评价与建议。勘探点平面布
9、置图；地质柱状图、剖面图；原位测试成勘探点平面布置图；地质柱状图、剖面图；原位测试成果图表；室内试验成果图表；其它必要的综合分析图等（地果图表；室内试验成果图表；其它必要的综合分析图等（地下水位线、工程计算图等）下水位线、工程计算图等）成果应完整、准确、清晰、有据、合理、针对性。成果应完整、准确、清晰、有据、合理、针对性。二、工程地质勘察报告的阅读与使用二、工程地质勘察报告的阅读与使用工程地质条件与拟建建筑结合考虑，用相对观点评价；工程地质条件与拟建建筑结合考虑，用相对观点评价；利用有利的工程地质条件。利用有利的工程地质条件。v建筑场地稳定性评价建筑场地稳定性评价区域稳定性区域稳定性 场地稳定
10、性场地稳定性地基承载力与地基承载力与 地基变形问题地基变形问题不良地质现不良地质现 象影响程度象影响程度采取措施采取措施工程适宜性工程适宜性v考虑环境效应考虑环境效应v持力层选择持力层选择地质条件地质条件持力层持力层承载力大、宜浅埋，承载力大、宜浅埋，亦可地基加固处理。亦可地基加固处理。造价造价 安全安全 施工施工基础形式基础形式 事先预测建筑物施工与使用过程中可能出现的岩土工程问题事先预测建筑物施工与使用过程中可能出现的岩土工程问题与环境问题，提出相应的预防与整治措施。与环境问题，提出相应的预防与整治措施。教材实例浅埋浅埋 深埋深埋第四节第四节 基槽检验与地基局部处理基槽检验与地基局部处理
11、验槽是工程地质勘探工作的最后一个环节，基槽挖至验槽是工程地质勘探工作的最后一个环节，基槽挖至设计标高后，应会同勘察、设计部门进行验槽，方可继设计标高后，应会同勘察、设计部门进行验槽，方可继续施工。续施工。验槽目的：验槽目的：检验勘察成果与结论建议是否正确；检验勘察成果与结论建议是否正确；掌握一手资料，对异常情况提出处理意见；掌握一手资料，对异常情况提出处理意见；解决报告中遗留问题，进一步勘察、设计。解决报告中遗留问题，进一步勘察、设计。一、基槽检验（验槽）一、基槽检验（验槽）验槽方法与内容：验槽方法与内容：基底是否挖至设计要求土层；基底是否挖至设计要求土层；持力层土质与勘察报告是否相同；持力层
12、土质与勘察报告是否相同；发现是否有不良地质现象（古井、坟穴、河道等）。发现是否有不良地质现象（古井、坟穴、河道等）。要求：要求：开挖后及时验槽，防止基槽扰动与破坏。开挖后及时验槽，防止基槽扰动与破坏。将一定长度钢钎打入槽底土层中，依每打入将一定长度钢钎打入槽底土层中，依每打入300mm 深锤击数判断地基土质情况。（可用轻便触探代替）深锤击数判断地基土质情况。（可用轻便触探代替）二、地基局部处理二、地基局部处理1.松软土坑的处理：松软土坑的处理：可将基础落深，做可将基础落深，做1:2踏步与两端相接；踏步与两端相接；每步高每步高0.5m，长度，长度1m。2.砖井或土井的处理：砖井或土井的处理：如井
13、内填土较密实，应将井圈拆除至槽底以下如井内填土较密实，应将井圈拆除至槽底以下1m并回并回填夯实。填夯实。如井的直径如井的直径1.5m，应考虑上部结构加强（做基础梁，应考虑上部结构加强（做基础梁跨越或墙内配筋）。跨越或墙内配筋）。适当加大承压面积，基础中加挑梁。适当加大承压面积，基础中加挑梁。可将基础沿墙长方向延长，落于老土上的可将基础沿墙长方向延长，落于老土上的基础面积应不小于井圈范围内原有基础的面积基础面积应不小于井圈范围内原有基础的面积(A1+A2A)，墙内配筋或钢筋砼梁加固。墙内配筋或钢筋砼梁加固。可将土挖出回填夯实；可将土挖出回填夯实；可扩大基础底面积；可扩大基础底面积；可与相邻基础连
14、接作成联可与相邻基础连接作成联合基础。合基础。3.局部范围内有硬土（物）的处理：局部范围内有硬土（物）的处理：硬物挖出后，示具体情况按前述方法回填或落深基础。硬物挖出后，示具体情况按前述方法回填或落深基础。4.管道的处理：管道的处理：管道位于基槽底下时，最好拆迁，或将基础局部落深，并在管道位于基槽底下时，最好拆迁，或将基础局部落深，并在管道周围留有足够尺寸空间，防止沉降变形引起破坏。管道周围留有足够尺寸空间，防止沉降变形引起破坏。5.“橡皮土橡皮土”的处理：的处理：粘性土地基，含水量趋于饱和时夯拍粘性土地基，含水量趋于饱和时夯拍处理易出现处理易出现“橡皮土橡皮土”现象。现象。处理措施：晾槽或掺白灰降低含水量；挖出回填。处理措施：晾槽或掺白灰降低含水量；挖出回填。
