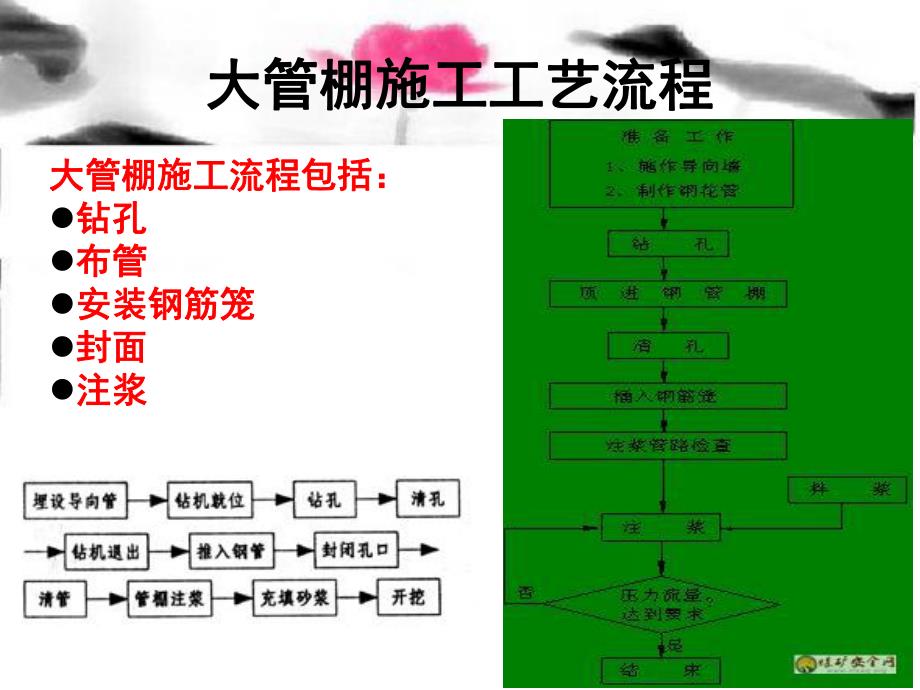

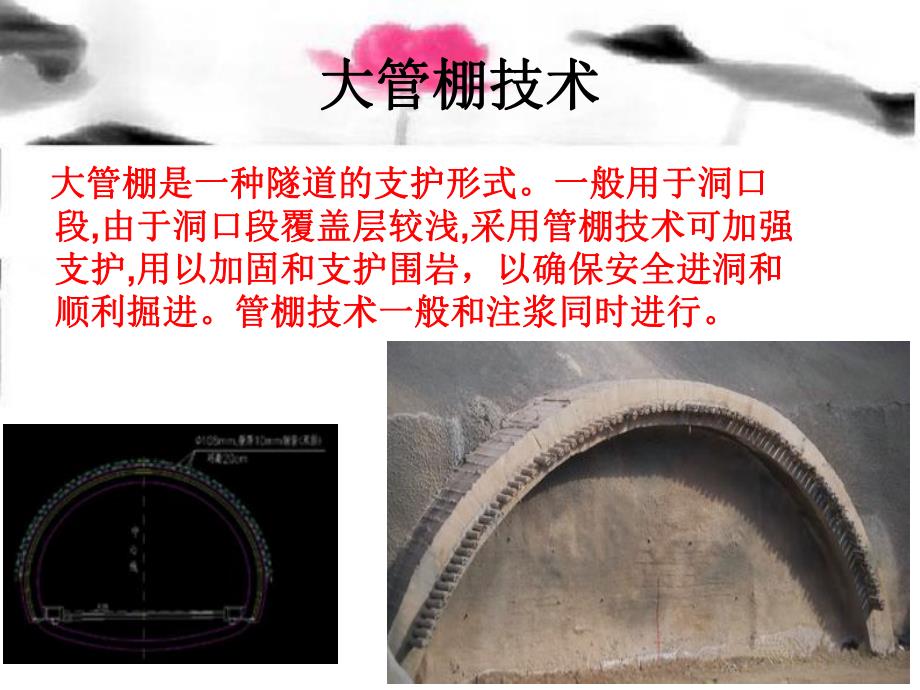

1、大管棚技术大管棚技术 大管棚是一种隧道的支护形式。一般用于洞口大管棚是一种隧道的支护形式。一般用于洞口段段,由于洞口段覆盖层较浅由于洞口段覆盖层较浅,采用管棚技术可加强采用管棚技术可加强支护支护,用以加固和支护围岩，以确保安全进洞和用以加固和支护围岩，以确保安全进洞和顺利掘进。管棚技术一般和注浆同时进行。顺利掘进。管棚技术一般和注浆同时进行。大管棚施工工艺流程大管棚施工工艺流程大管棚施工流程包括：大管棚施工流程包括：l钻孔钻孔l布管布管l安装钢筋笼安装钢筋笼l封面封面l注浆注浆1）钻孔及安装（布管）钻孔及安装（布管）钻孔采用地质钻机，钻孔采用地质钻机，用异形接头把钻杆与用异形接头把钻杆与钢管连
2、接起来，钢管钢管连接起来，钢管前端安装钻头，不回前端安装钻头，不回收钻头，钢管随钻进收钻头，钢管随钻进随接长，直到设计长随接长，直到设计长度，大管棚端头与工度，大管棚端头与工字钢架焊接成整体，字钢架焊接成整体，保证接口处的稳定。保证接口处的稳定。2）安装管棚钢筋笼）安装管棚钢筋笼 管棚钢管安装好后，管棚钢管安装好后，放置钢筋笼。钢筋笼放置钢筋笼。钢筋笼在地面提前预制，插在地面提前预制，插入钢管时每节焊接起入钢管时每节焊接起来与钢管同长。来与钢管同长。3）管棚内外注浆）管棚内外注浆 管棚钢筋笼安装好后，管棚钢筋笼安装好后，配制水泥浆液，进行配制水泥浆液，进行注浆。管棚钢管在安注浆。管棚钢管在安装
3、前预先钻成梅花形装前预先钻成梅花形筛孔，形式如右图。筛孔，形式如右图。管棚注浆从管棚底孔管棚注浆从管棚底孔两侧向拱顶顺序压注。两侧向拱顶顺序压注。15mm注浆孔15cm30cm钢筋焊在管节上8cm4）机械设备序号序号名称名称规格规格产地产地配备配备数量数量附注附注1 1地质钻机地质钻机XU-300-2AXU-300-2A重庆探矿重庆探矿机械厂机械厂6 6钻机钻机2 2泥浆泵泥浆泵BW-250BW-250衡阳探矿衡阳探矿机械厂机械厂2 2注浆注浆3 3卧式搅拌机卧式搅拌机4.5KW4.5KW自制自制2 2制浆制浆4 4管螺纹车床管螺纹车床1319 190mm1319 190mm上海江宁上海江宁机
4、床厂机床厂1 1加工丝扣加工丝扣5 5注浆泵注浆泵1 1注浆注浆管棚施工注意事项！管棚施工注意事项！1 1）孔口位置在开挖轮廓外边缘，外插角）孔口位置在开挖轮廓外边缘，外插角1 1，钻孔最大下，钻孔最大下沉量控制在沉量控制在202030cm30cm以内。以内。（2 2）管棚钢管不侵入隧道开挖线内，相邻的钢管不相撞，）管棚钢管不侵入隧道开挖线内，相邻的钢管不相撞，也不相交。也不相交。3 3）钻孔过程中在开孔后）钻孔过程中在开孔后2m2m处，孔深处，孔深1/21/2处，终孔处三次进处，终孔处三次进行斜度量测。如误差超限及时改进钻孔工艺进行纠偏，至行斜度量测。如误差超限及时改进钻孔工艺进行纠偏，至终孔仍超限时，则封孔重钻。终孔仍超限时，则封孔重钻。4 4）钢管与管箍丝扣拧紧上满，使各管节连成一体，受力）钢管与管箍丝扣拧紧上满，使各管节连成一体，受力后保证不脱开。后保证不脱开。5 5）管棚钢管安装后进行注浆，注浆压力为）管棚钢管安装后进行注浆，注浆压力为1.0-2.0MPa1.0-2.0MPa，并稳定并稳定15min15min，若注浆量超限，未达规定压力，仍继续注，若注浆量超限，未达规定压力，仍继续注浆，并调整浆液，直至符合注浆质量标准，终止注浆，确浆，并调整浆液，直至符合注浆质量标准，终止注浆，确保管棚与围岩固结紧密，增强其整体性。保管棚与围岩固结紧密，增强其整体性。
