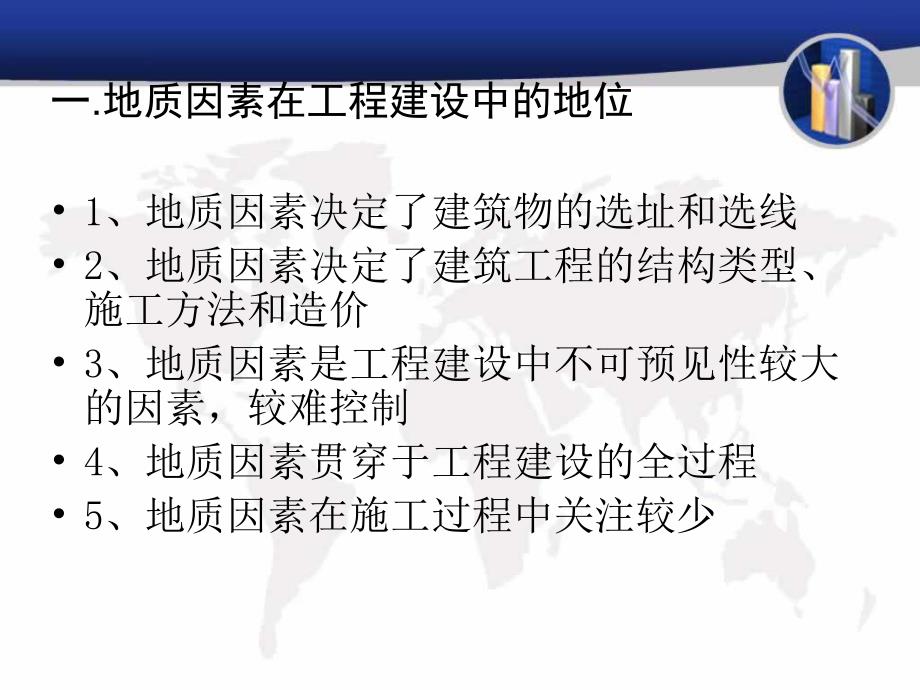

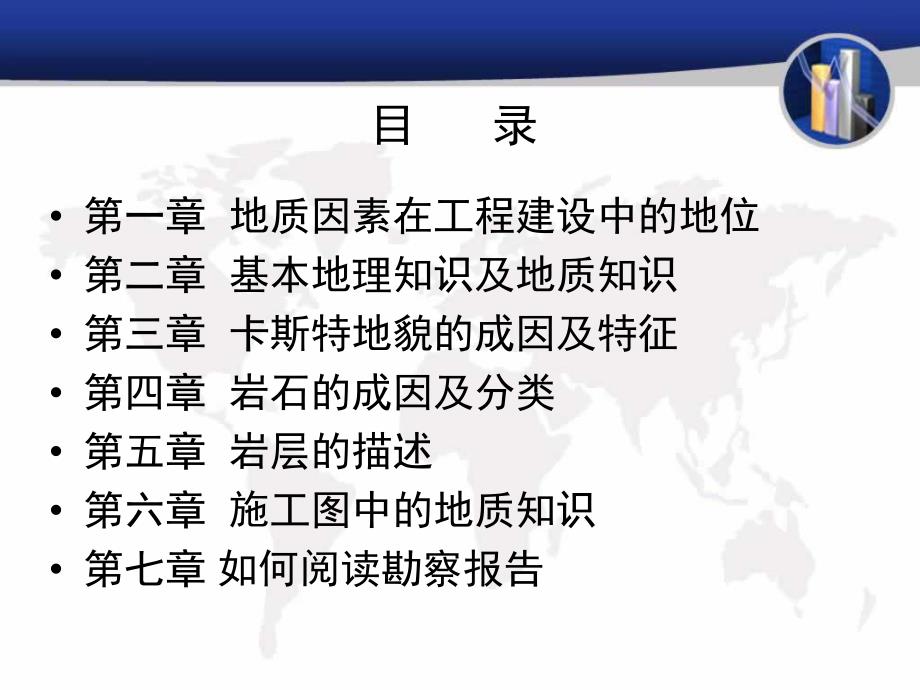

1、目 录 第一章 地质因素在工程建设中的地位 第二章 基本地理知识及地质知识 第三章 卡斯特地貌的成因及特征 第四章 岩石的成因及分类 第五章 岩层的描述 第六章 施工图中的地质知识 第七章 如何阅读勘察报告一.地质因素在工程建设中的地位 1、地质因素决定了建筑物的选址和选线 2、地质因素决定了建筑工程的结构类型、施工方法和造价 3、地质因素是工程建设中不可预见性较大的因素，较难控制 4、地质因素贯穿于工程建设的全过程 5、地质因素在施工过程中关注较少1、地质因素决定了建筑物的选址和选线（长江三峡大坝选址）地质因素分析 长江三峡大坝选址在三斗坪，一个重要原因是在中宝岛上有一块花岗岩基岩。利用中宝
2、岛分期导流施工大坝。美人沱美人沱莲沱莲沱南津关南津关萨凡奇计划坝址萨凡奇计划坝址三峡大坝三峡大坝19441955195619791959花岗岩区石灰岩区石牌石牌 地质较好地带设置扩大基础、条形基础，桩基础；不良地质段采用片伐基础、箱型基础，沉井，整体基础。隧道围岩较好时采用大断面、全断面、台阶法开挖，基本不设或者很少设置预支护措施；围岩较差时采用CD、CRD，双侧壁导坑等工法，附加超前注浆、管棚等措施，费用明显较高。宜万铁路由于所经过的地带为鄂西北、川东，破碎带、断层、溶洞等不良地质较多，被称为工程界的教科书，地质科研界的活化石。每公里造价高于青藏线（6000万），工期无期限，代价很大。2、地
3、质因素决定了建筑工程的结构类型、施工方法和造价湖北利川腾龙洞附近干谷和溶洞湖北利川腾龙洞附近干谷和溶洞 3、地质资料的收集一般两方面：靠以前地质资料参考，不确定性较大；新钻探取样难度高、费用高，取样频率难保证。一旦岩层的产状发生变化，设计工作变化很大。4、地质因素贯穿于工程建设的全过程，从可研阶段的选线-初步设计-施工图设计-施工-运营。5、由于施工单位已按图施工为主，较少详细研究地质，地质因素在施工过程中关注较少。施工者不懂设计和地质，设计者没有施工经验，也不熟悉地质勘察方法和技术，地质勘察者对地铁的施工和设计没有感性知识，甚至没多少知识，这是普遍的现象。第二章 基本地理知识及地质知识 地震
4、震级地震震级 与与 地震烈度地震烈度的关系的关系震震 级级震 级 一种量度标志，它与震源所释放的能量多少有关，通常由仪器的观测来确定震级的大小。里氏震级：Richter（1935）提出用地震仪记录的水平向地震波最大位移的平均值来测定地震的大小。他提出的 里氏震级定义为：ML=lgB-lgB0 （2-1）式中：B标准地震仪（周期0.8s，阻尼系数0.8，静态放大倍数为2800）在震中距100km处记录到的两水平向分量最大振幅的平均值（m），适用于26级地震标度。lgB0起算函数，根据当地的经验给定。地地 震震 烈烈 度度（1 1）定义）定义地震后发生后的宏观现象，主要可以分为四类：n 人的感觉人
5、的感觉从强烈程度分，可分为无感、可感、明显有感、强烈、惊恐、站立不稳、倒地；n 人工结构物的损坏人工结构物的损坏人工结构物的破坏有许多特点，有的表现为水平摇晃、有的表现为扭转、局部破裂和倒塌；有的表现为结构本身的震动破坏、有的表现为地基破坏而整个结构滑动或拉裂。地震对地表及工程结构影响的强弱程度（2 2）评价指标）评价指标n 物体的反应物体的反应 桌上、架上摆放的小用具、书籍和挂饰等物品在地震时会移动、坠落或翻到等等；n 自然现象的变化自然现象的变化 强烈地震时，自然环境有时也会发生变化，如山崩、地裂、冒水、喷砂、地面变形、滑坡、陷落等，在海中的地震还易引发海啸。等震线图：同一次地震影响下，按
6、地震烈度表评定出波及区每一地点的烈度，具有相同烈度的区域外包线称为等震线等震线。地震烈度分布及工程烈度地震烈度分布及工程烈度图3-1 汶川地震等震线图理想的等震线是一些规则的同心圆，实际上由于地形和建筑物的差异性影响，多呈见此增大的一套椭圆。但有时因地形、地质等因素的影响，会在某一区出现误差1度的异常区异常区。贵阳轨道1号线沙-望区间按照建筑工程抗震设防分类标准（GB50223-2008）本工程重点设防，应按高于本地抗震设防烈度一度，要求加强其抗震措施，即拟建场地按7度考虑抗震设防。抗震设防是7度，(地震峰值加速度0.05g)，请注意这里指的是抗震设防烈度，不是说可以抗7级地震，震级和烈度二者
7、不是同一概念。烈度在工程上的意义，主要是作为工程抗震的标准，在工程上有如下的烈度概念。基本烈度指场地在100年内可能遇到的最大地震烈度，是工程设防的基础。设防烈度是指一个地区的经过有关部门批准的设防依据。对于一个地区，各类建筑物的设防烈度相同。设计烈度指针对一个具体的建筑物，考虑到政治、经济的重要性，在基本烈度的基础上进行调整。全球地震火山分布图全球地震火山分布图褶皱褶皱地壳的运动和变化地壳的运动和变化褶褶曲曲岩层的形岩层的形态态岩层的岩层的新老关新老关系系地表形态地表形态早期早期后期后期背背斜斜向向斜斜向上拱起向上拱起向下弯曲向下弯曲中心老中心老两翼新两翼新中心新中心新两翼老两翼老 成成 山
8、山成成 谷谷 可能可能 成谷成谷可能可能 成山成山隧道应在背斜处修建。因为背斜处，岩层向上拱起，为穹形构造（类似于石拱桥）比较稳定。在这里开凿隧道，不易塌方、积水渗漏，能保证工程的安全稳定，且便于施工。水库等大型工程选址，应避开断层带，以免诱发断层活动，产生地震、滑坡、渗漏等不良后果。施工注意事项施工注意事项 岩层的可塑性差，如果地壳运动产生岩层的可塑性差，如果地壳运动产生的强大压力或张力超过了岩石的强度（的强大压力或张力超过了岩石的强度（或承受能力），岩层会怎样？或承受能力），岩层会怎样？褶皱褶皱断裂断裂断层断层断层 岩层或岩体在构造运动影响下发生破裂，若破裂面两侧岩体沿破裂面发生了明显的相
9、对位移，这种构造就称为断层。断层破坏了岩石的连续完整性，对岩体的稳定性、渗透性、地震活动和区域稳定性都有重大影响，从而影响工程的稳定性，与工程建设有着密切的联系。断层要素图示断层要素图示上盘上盘下盘下盘断层线断层线断距断距断层面断层面按断层两盘相对运动的关系进行分类按断层两盘相对运动的关系进行分类正断层正断层逆断层逆断层平移断层平移断层枢纽断层枢纽断层施工注意事项施工注意事项 1、断层的力学性质：受张力作用形成的断层，其工程地质条件比受压力作用形成的断层差。但压力作用形成的断层可能破碎带的宽度大，应引起注意；2、断层位置与线路工程的关系，一般说来线路垂直通过断层比顺着断层方向通过受的危害小；3
10、、断层面的产状与线路工程的关系：断层面倾向线路且倾角大于10o的，工程地质条件差；4、充水情况：饱水的断层带稳定性差；第三章 卡斯特地貌的成因及特征n关于喀斯特的涵义，国内外学者比较一致的意见是：凡是以地下水为主、以地表水为辅，以化学过程为主(溶蚀与淀积)、机械过程为辅(流水侵蚀和沉积、重力崩塌和堆积)的、对可溶性岩石的破坏和改造作用，称为喀斯特作用(karst process)，由这种作用所产生的水文现象和地貌现象统称为喀斯特。n可溶性岩石在地表水和地下水的作用下所形成的奇特地貌形态称喀斯特地貌。我国是世界上喀斯特分布面积最大的国家,从热带到寒带各种喀斯特地貌类型齐全。喀斯特主要分布于广西、
11、滇东,贵州、湘西、鄂西、山西等省区 在中国，作为喀斯特地貌发育的物质基础碳酸盐类岩石(如石灰石、白云岩、石膏和岩盐等)分布很广。据不完全统计，总面积达200万平方公里,其中裸露的碳酸盐类岩石面积约130万平方公里，约占全国总面积的1/7；埋藏的碳酸盐岩石面积约70万平方公里。碳酸盐岩石在全国各省区均有分布，但以桂、黔和滇东部地区分布最广。湘西、鄂西、川东、鲁、晋等地，碳酸盐岩石分布的面积也较广。n溶解过程：nCO2+H2O+CaCO3Ca(HCO3)2 Ca2+2(HCO3)-n结果：在可溶性岩石上留下溶沟、空洞等，并为后来的机械侵蚀、崩塌等作用提供条件，形成喀斯特侵蚀地貌。n淀积过程：nCa
12、2+2(HCO3)-CO2+H2O+CaCO3n结果：碳酸钙堆积作用不断进行，促进喀斯特堆积地貌的发育。碳酸盐类岩石分布广泛，岩体也很大。所以发育在碳酸盐类岩石中的喀斯特较之在卤化物盐类岩石和硫酸盐类岩石中发育的喀斯特要普遍得多。温度、降水和气压等方面。地下喀斯特地下喀斯特-堆积形态堆积形态堆积形态堆积形态 喀斯特地貌发育和组合可从两方面来看：一方面，在不同的气候区岩溶地貌发育不同，地貌组合也不相同，这是喀斯特地貌发育的地带性特征；另一方面，在同一气候区，岩溶地貌的发育阶段不同，岩溶地貌组合也有差异，这是岩溶地貌发育的阶段性特征。第四章 岩石的成因及分类 自然界有各种各样的岩石，按成因可分为岩
13、浆岩、沉积岩和变质岩三大类。岩浆岩岩浆活动 沉积岩固结成岩作用(外力作用)变质岩变质作用风化、侵蚀、搬运、风化、侵蚀、搬运、沉积、固结成岩沉积、固结成岩变质作用变质作用变质作用变质作用冷凝作用冷凝作用冷凝作用冷凝作用重熔再生重熔再生岩浆活动岩浆活动变质作用变质作用外力作用外力作用风化、侵蚀、搬运、沉积、固结成岩风化、侵蚀、搬运、沉积、固结成岩3 3大岩石相互转化与地壳物质循环：大岩石相互转化与地壳物质循环：岩浆岩岩浆岩 岩浆岩浆变质岩变质岩 沉积岩沉积岩 （冷却凝固）（冷却凝固）(侵蚀、侵蚀、搬运、搬运、沉积、沉积、成岩成岩）（变质作用变质作用）(高温高温熔化熔化)（变质作用）变质作用）过程：
14、过程：岩浆岩浆岩石岩石新岩浆新岩浆新岩石新岩石，构成了地壳物质循环。，构成了地壳物质循环。侵蚀、侵蚀、搬运、沉积和成岩搬运、沉积和成岩地壳物质循环讲解地壳物质循环讲解1、岩浆侵入或喷出，冷却凝固，形成岩浆岩。2、岩浆岩、沉积岩、已有的变质岩，在外力作用（风化侵蚀搬运沉积等）下，固结成岩作用，形成沉积岩。3、岩浆岩、沉积岩、已有的变质岩，在一定温度和压力条件下，变质作用，形成变质岩。4、各种岩石在地壳深处，重熔再生，新的岩浆。源头源头玄玄武武岩岩花花岗岗岩岩石灰岩石灰岩沉积岩沉积岩沉积岩有岩层和化石沉积岩有岩层和化石,是记录地球历史的是记录地球历史的“书页书页”和和“文字文字”举例举例石灰岩石灰
15、岩页岩页岩花岗岩花岗岩砂岩砂岩大理岩大理岩板岩板岩片麻岩片麻岩石英岩石英岩变质作用变质作用变质作用变质作用变质作用变质作用变质作用变质作用变质岩变质岩片麻岩片麻岩大理岩大理岩石英岩石英岩板岩板岩第五章 岩层的描述岩层是指由两个平行或近于平行的界面所限制的、同岩层是指由两个平行或近于平行的界面所限制的、同一岩性组成的层状岩石。一岩性组成的层状岩石。产状类型产状类型水平、倾斜、直立岩层产状岩层产状 岩层的产状指岩层在空间的展布状态岩层的产状指岩层在空间的展布状态岩层的产状要素岩层的产状要素 岩层的产状要素就是表示岩层面在地壳中的空间位置的几何要素。岩层的产状要素包括岩层面的走向、倾向和倾角。A-B
16、 走向线 O-D 倾向线（水平）DOD 倾角（锐角）O-D 倾斜线 （倾斜）岩层面与水平面的交线叫走向线。走向线两端所指的方向，即走向线与地理子午线的夹角，为岩层的走向。倾向表示岩层的倾斜方向。沿倾斜岩层面上向下所引的走向线的垂线叫倾斜线。倾斜线在水平面上的投影线叫倾向线。倾向线所指的岩层倾斜方向，也就是倾向线与地理子午线的夹角，称为岩层的倾向。倾角表示岩层的倾斜程度。倾斜线与其相应的倾向线间的夹角或岩层面与水平面的最大锐夹角，称为岩层的倾角。岩层的产状要素表示方法：文字表示法文字表示法多用于野外记录、地质报告以及剖面素描中，通常只记倾向和倾角，如：12025。象限角表示法 常用走向、倾向和倾角象限表示。如N50WSW35，即走向为北偏西50，倾向向南西倾斜，倾角为35。方位角表示法 常用倾向和倾角表示。如31035，310是倾向方位角，35是倾角，走向可根据倾向加减90后得到。岩层产状符号表示以及产状测定 符号表示法一般用于地质平面图上 35 地质罗盘 基本岩层类型基本岩层类型 水平岩层是指岩层层面为水平状态的岩层。水平岩层的同一层面上各点的海拔高程基本一致。若岩层发生倾斜，倾角大于
