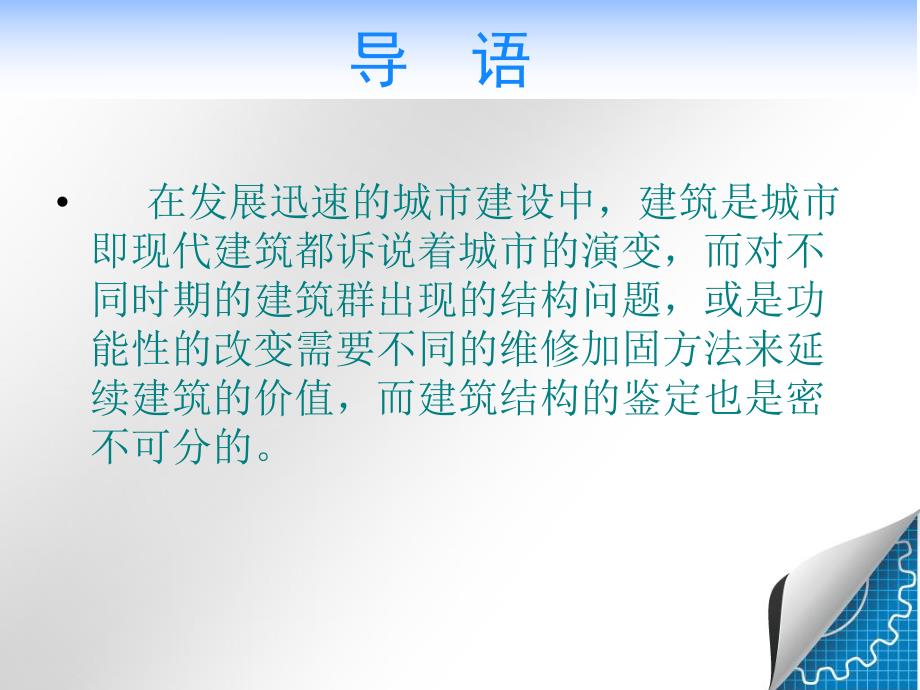

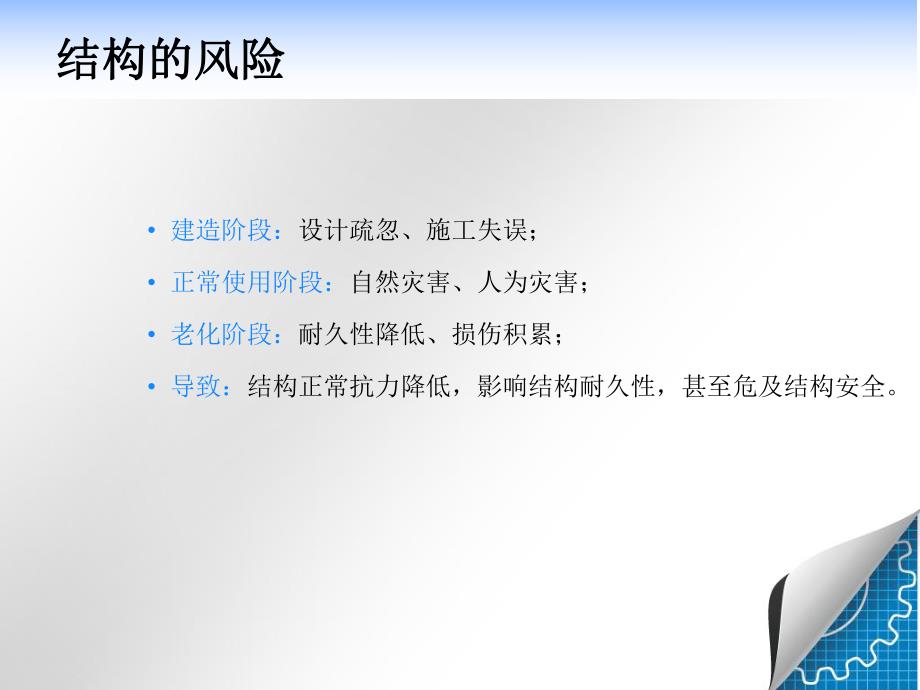

1、 在发展迅速的城市建设中，建筑是城市即现代建筑都诉说着城市的演变，而对不同时期的建筑群出现的结构问题，或是功能性的改变需要不同的维修加固方法来延续建筑的价值，而建筑结构的鉴定也是密不可分的。导 语结构的风险结构的风险 建造阶段：设计疏忽、施工失误；正常使用阶段：自然灾害、人为灾害；老化阶段：耐久性降低、损伤积累；导致：结构正常抗力降低，影响结构耐久性，甚至危及结构安全。工程结构加固原因工程结构加固原因混凝土建筑物、构筑物因出现功能性改变，如接建、增加荷载等，或出现质量问题，如混凝土强度不够、配筋不足、灾后修补等，都需要进行加固。建筑结构的鉴定与之密不可分，是保证加固成果的重要手段和措施。加固方
2、案加固方案施工作业方便施工技术先进经济效果好加固质量高特点特点原则原则 ：程常采用的方法有外包钢加固法、加大截面加固法、预应力加固法和改变结构传力途径加固法等具体哪个方案应根据需要加固的构件情况，综合确定加固方案。安全经济快捷施工方便方法方法加固技术加固技术优秀的加固工程方案要在工法上体现出其可行性、科学性、先进性。化学补强法化学补强法:不失为当前加固工程中首选的一种最为先进的工法。它可以节约人力、物力和时间，并能满足当前加固工程质量、工期、安全、经济的要求，成为加固工程中的优选方案。选择加固工程方案要有针对性，不同的加固工程应采取相应的加固措施，其方案需要在进行价格比、性能比、质量比的同时，
3、还要体现出其工艺技术的科学性和先进性，这样的加固方案才是优秀的加固方案。表面处理表面处理包括加固结构面和钢板贴合面处理是加固施工过程中的关键。外包钢加固法干式加固施工干式加固施工:使角钢能紧贴构件表面，混凝土表面必须打磨平整，无杂物和尘土.湿式加固施工湿式加固施工:应先在处理好的角钢及混凝土表面抹上乳胶水泥浆或配制环氧树脂化学灌浆料，对钢板进行除锈，混凝土进行除尘并用丙酮或二甲苯清洗钢板及混凝土表面，进行粘、灌。预应力加固法 采用预应力拉杆加固时，安装前对每个部位进行质检。检验合格后，将撑杆两端用螺栓临时固定，然后用环氧砂浆或高强度水泥砂浆进行填灌，加固的压杆肢、连接板、缀板和拉紧螺栓等均应涂
4、防锈漆进行防腐。框架梁的加固 较为合理、经济、技术先进的加固方案当属粘钢锚固法粘钢锚固法和碳纤维加固法碳纤维加固法。造价低施工简单占有空间小加固效果好粘钢锚固法粘钢锚固法造价低施工简单占有空间小加固效果好碳纤维加固法碳纤维加固法 加固效果好等优点优于加大截面法和预应力加固法。v 碳纤维加固法应用其在负弯矩部位进行加固效果不如钢板性能好。自重轻（材料自身不增加重量）强度高（比钢材高达十几倍）施工工期短（一个作业面只需一至两人操作即可；，熟练工人每人每天可完成近200左右）维修与加固的分类 预防性的维修加固 维持或提高结构的抗灾能力和结构的使用年限。它是通过定期的常规检验来实现建筑物的鉴定。结构破
5、损后的维修加固 由于施工不当、材料质量、变形和裂缝大或化学腐蚀等原因,进行的加固处理。国内研究开展较多。灾后的维修加固 针对灾后的结构现状、破坏程度及后续使用期内荷载的情况决定维修加固方法。建筑物改变功能后的加固 在原建筑物上加层、改变使用功能、荷载的变化等。工程结构现状调查1.结构现状调查2.审查图纸资料3.调查结构使用情况回弹法超声脉冲法超声回弹综合法钻芯法拔出法钢筋位置检测钢筋锈蚀检测结构检测方法混凝土结构检测混凝土结构检测砌体结构的检测砌体结构的检测钢结构的检测钢结构的检测检测检测方法方法原位切割检测法原位检测法：扁顶法、原位轴压法、原位剪切法间接检测方法:回弹法、筒压法、推出法、点荷
6、法、射钉法动测综合法砌体结构的检测砌体结构的检测钢结构的检测钢结构的检测原位取样试验法表面硬度法超声法、磁粉法、射线法检测焊缝缺陷结构检测方法危房鉴定危房鉴定抗震鉴定抗震鉴定可靠性鉴定可靠性鉴定 侧重点是判断房屋是否已经成为危房，对未达危险状态的结构状态并 不加以区分和判断，鉴定结果为房产管理提供依据。侧重点是结构是否满足抗震构造和地震作用下的承载力要求。对在用建筑正常使用条件下结构可靠状态进行评价。工程结构鉴定（1）工程结构鉴定（2）传统经验法传统经验法实用鉴定法实用鉴定法概率法概率法目测检查和经验判断；一般不采用现代检测技术；简单、快速，但结论可能因人而异。利用现代检测技术，测强度、找缺陷、判断损伤情况；现场调查、分项检验、逐项评价和综合评定；结论较为准确，目前常用。对随机变量进行数理统计，计算失效概率；尚未进入实用阶段，仅限于少数重点工程。参考文献1邱秀华，碳纤维加固技术的特性及混凝土结构的加固方法M，黑龙江信息杂志社，20082武兴智，混凝土结构工程加固施工及方案的优选M，黑龙江信息杂志社，20083孙旭文，钻心法检测混凝土强度技术规程M，中国建筑工业出版社，2007 4陈丽霞，回弹法检测混凝土抗压强度技术规程M，中华人民共和国建设部，20015韩继云，混凝土结构后锚固技术规程M，中国建筑工业出版社，2005
