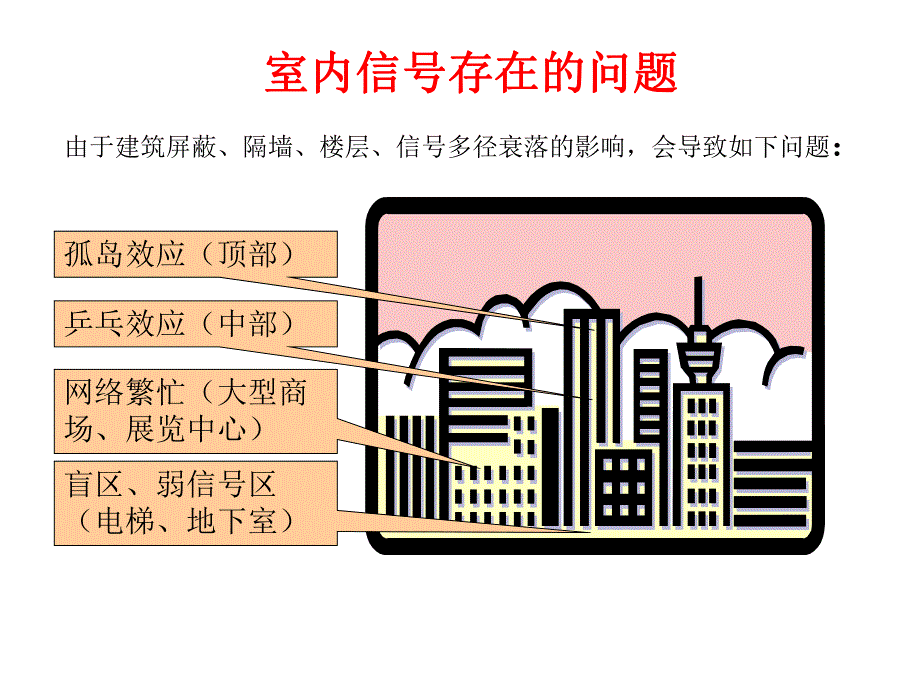

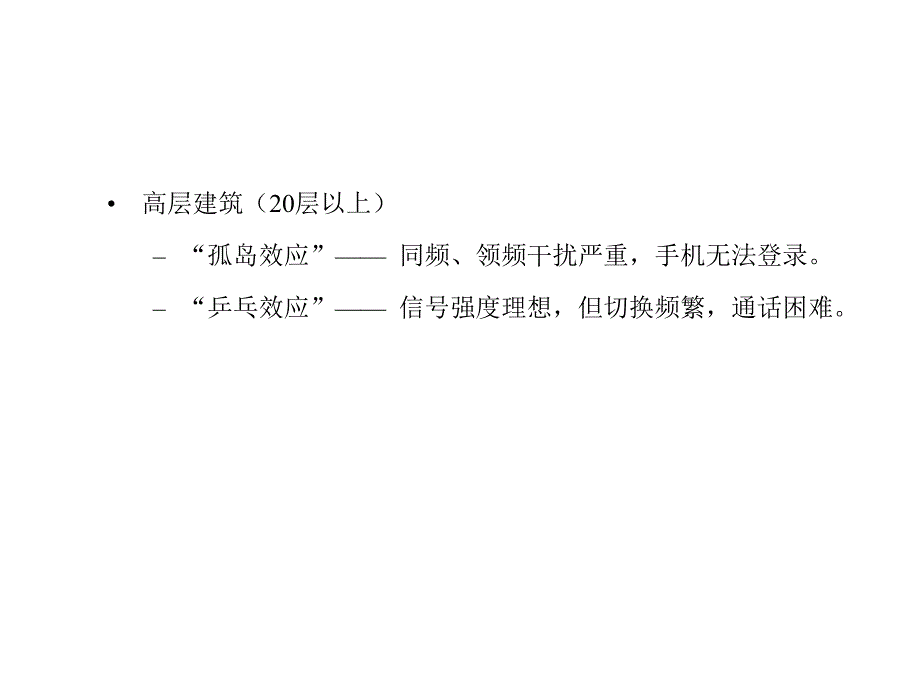

1、室内信号存在的问题室内信号存在的问题由于建筑屏蔽、隔墙、楼层、信号多径衰落的影响，会导致如下问题：孤岛效应（顶部）乒乓效应（中部）盲区、弱信号区（电梯、地下室）网络繁忙（大型商场、展览中心）高层建筑（20层以上）“孤岛效应”同频、领频干扰严重，手机无法登录。“乒乓效应”信号强度理想，但切换频繁，通话困难。室内覆盖系统设计要点室内覆盖系统设计要点 室外网络设计的关键是频率规划及覆盖范围的设计，而对于室内覆盖系统更主要的是如何选择合适分布系统及天线安装位置。克服建筑屏蔽填补建筑物内的盲区或弱信号区解决大型建筑物内信号场强分布不均的问题解决高层建筑内的孤岛效应和乒乓效应问题吸纳话务量，增加话费收入室
2、内分布系统作用室内分布系统作用室内信号解决的基本方法室内信号解决的基本方法通过天馈系统的分布，将信号送达建筑物内的各个区域，以得到尽善尽美的信号覆盖。信源基站的接入方式：微蜂窝基站接入宏蜂窝基站直接接入直放站接入选取周围基站小区的信号（无线直放站、光纤直放站、移频直放站）TD-SCDMATD-SCDMA室内分布系统系统设计指标室内分布系统系统设计指标掉话率：1拥塞率：95一般场景的室内分布覆盖边缘场强：-85dBm电梯、停车场等封闭地区功率场强：-90dBm C/I=0呼损率：2天线口功率：15dBm外泄电平（室外10米）：95%GSM室内分布系统的一般设计标准室内分布系统的一般设计标准掉话率
3、：95%(95%以上可接通)一般场景的室内分布覆盖边缘场强：-75dBm电梯、停车场等封闭地区功率场强：-85dBm C/I 12dB上行噪声电平：-120dBm天线口功率：15dBm室外溢出信号：95%10m15m20m30 mGSM900MHz52dB55dB58dB61dB2000MHz58dB62dB64dB68dB混泥土墙体家具砖墙玻璃钢筋混泥土混凝土地板电梯1320dB215dB815dB612dB2040dB8-12 dB3540dB需要考虑的因素需要考虑的因素可视空间传播损耗可视空间传播损耗多径衰落余量多径衰落余量常用器件常用器件相关材料技术指标相关材料技术指标微带电路式 二功
4、分器损耗 3dB 三功分器损耗 4.8dB 四功分器损耗 6dB 6dB耦合器损耗 1.8dB 10dB耦合器损耗 0.7dB 20dB耦合器损耗 0.3dB 腔体式 二功分器损耗 3dB 三功分器损耗 4.8dB 四功分器损耗 6dB 5dB耦合器损耗 2.2dB 10dB耦合器损耗 0.7dB 15dB耦合器损耗 0.4dB 壁挂式和吸顶式天线增益 24dB宏蜂窝基站接入宏蜂窝基站接入微蜂窝基站接入微蜂窝基站接入直放站作信源接入直放站作信源接入直放站作信源接入直放站作信源接入直放站作信源接入直放站作信源接入室内分布系统室内分布系统室内射频分布系统的应用室内射频分布系统的应用天线的布放天线的布放ANT1-nFANT2-nFANT4-nFANT5-nFANT3-nF天馈分布系统的天馈分布系统的能量估算能量估算(均为均为1/2馈线馈线,2G损耗为损耗为7.22dBm/100m；2G损耗为损耗为12dBm/100m15dB20dB耦合器损耗 0.4dB 10 dB耦合器损耗 0.7dB 6 dB耦合器损耗 1.8dB
