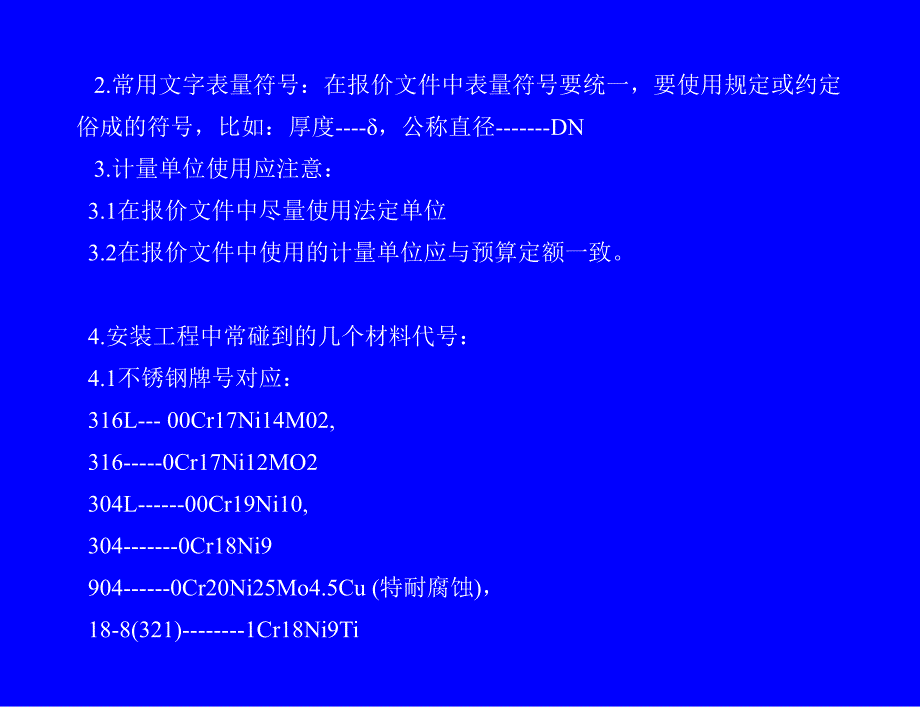

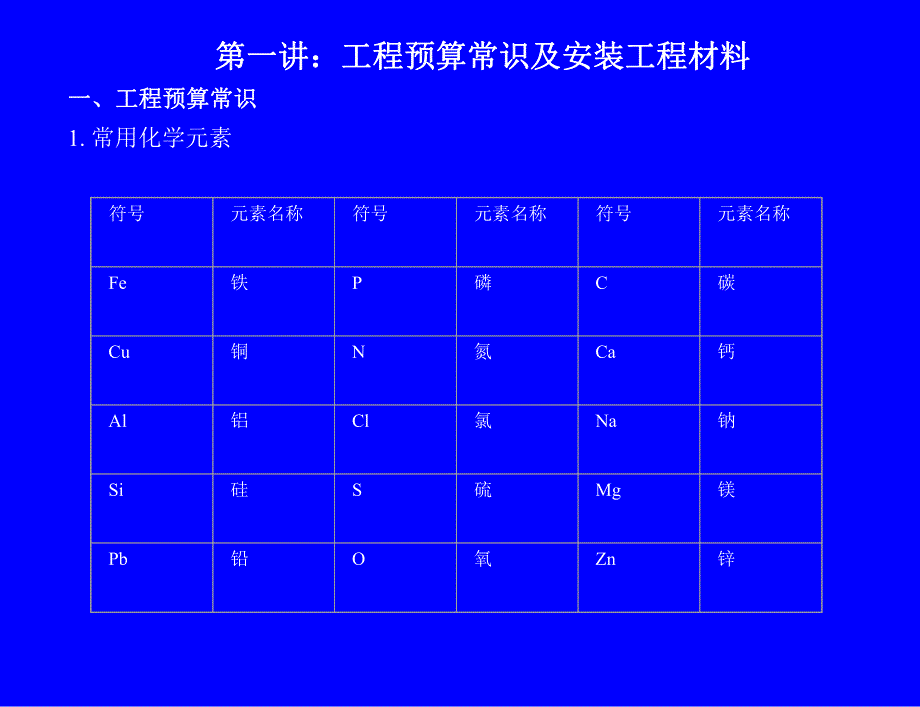

1、第一讲第一讲 工程预算基本常识和工程材料工程预算基本常识和工程材料第一讲：工程预算常识及安装工程材料第一讲：工程预算常识及安装工程材料 一、工程预算常识一、工程预算常识 1.常用化学元素符号元素名称符号元素名称符号元素名称Fe铁P磷C碳Cu铜N氮Ca钙Al铝Cl氯Na钠Si硅S硫Mg镁Pb铅O氧Zn锌 2.常用文字表量符号：在报价文件中表量符号要统一，要使用规定或约定 俗成的符号，比如：厚度-，公称直径-DN 3.计量单位使用应注意：3.1在报价文件中尽量使用法定单位 3.2在报价文件中使用的计量单位应与预算定额一致。4.安装工程中常碰到的几个材料代号：4.1不锈钢牌号对应：316L-00Cr
2、17Ni14M02,316-0Cr17Ni12MO2 304L-00Cr19Ni10,304-0Cr18Ni9 904-0Cr20Ni25Mo4.5Cu(特耐腐蚀)，18-8(321)-1Cr18Ni9Ti 不锈钢牌号中的L为超低碳，含C0.03%，不带L的含C0.08%GALV-镀锌钢管 4.2 LB-磅（表示压力），150LB对应PN2.0Mpa.300LB对应PN5.0Mpa,均为中压。1LB-0.4536kg 4.3 塑料管 PE管-聚乙烯管，PE-HD（或HDPE）-高密度聚乙烯管，PP管-聚丙烯管，PAP管-铝塑复合管，UPVC-硬聚氯乙烯管，FRP管-玻璃钢管 PU管-聚氨酯管（
3、用于气源),ABS管-工程塑料管，PA管-尼龙管 4.4 连接形式与代号 SW-承接焊 BW-对接焊 SCR-螺纹连接 5、计算公式：例 二、安装工程常用材料：二、安装工程常用材料：1.对材料的认识：材料-性能特点，比重，牌号，规格，市场价，市场分布。2.工程材料分类（P1）金属材料 黑色金属材料（钢、铁、铁合金）有色金属材料（铝、铅等）耐火材料（耐火砖，耐火泥）耐火隔热材料（硅藻土，玻璃纤维、石棉等）耐蚀非金属（石墨、玻璃、花岗岩等）陶瓷材料 非金属材料 高分子材料（有机）塑料橡胶 合成纤维（聚酯纤维）复合材料（两种以上不同材料合成，如：沥青砼，铝塑管等）3.铁，钢 3.1 概念：含碳量小于
4、2.11%(重量)的合金为钢，大于2.11%的合金为铁。3.2 钢的分类：工程中通常按化学成分分类，分为碳素钢；低合金钢，合金钢.3.3 钢铁产品牌号表示方法：汉语拼音+化学符号+阿拉伯数字 碳素钢牌号包含信息：表示屈服点的字母Q，屈服点等级，质量等级，脱氧 程度。如：Q235-AF 表示：屈服点为235，质量等级为A的沸腾钢。低合金高强度合金钢牌号表示方法：屈服点等级+质量等级 屈服点等级：Q295，Q345，Q390，Q420，Q460 质量等级：E，D，C，B，A 合金结构钢牌号表示方法：元素名称+含量 如：45SiZMnV-含C量0.45%,Si量在1.52.49%,Mn,V含量小于1
5、.5%的低合金镇静钢。3.4 工程中常用钢：3.4.1 碳素结构钢，低合金高强度结构钢，合金结构钢（性能特点性能特点P4,5）3.4.2 不锈耐酸钢（分为铁素体，马氏体，奥氏体，铁素体和奥氏体，沉淀硬化型五大类）（P6）3.4.3 铸铁：含C大于2.11%,含Si,Mn,S,P 分为：灰口（片状），球墨（球状），可锻（团絮状）（性能P7）4、有色金属 4.1 种类有：铝，铜，镁，钛，铅及其合金等等。其中，（1）.纯铝L1L5（牌号）强度低，不能作结构材料用，纯铝加入锰，镁、锌后组成 纯合金，纯度较高。（2）.纯铜T1T4，强度低，不能作结构材料用。Cu+Zn为黄铜，Cu+Sn为青铜，铜 合金有
6、更高的强度，抗蚀性和良好的铸造性能。铜管的导热性能好，多用于制造换 热器，低温管道，压缩几输油管。（3）.钛-可作低温材料 （4）.铅-耐腐蚀，防X射线，其合金可作结构材料。5、非金属材料：5.1 非金属材料分类及举例（见前表）5.2 耐火材料及耐火隔热材料（例）5.2.1 指标及特性：（1）.耐火度-高（大于1580）（2）.荷重软化温度-高 （3）.高温化学稳定性-最明显特性 （4）.抗压强度-高 （5）.密度比热容-小 （6）.导热系数-小 5.2.2 耐火材料的用途：炉窑内衬，保温，绝热，吸音，如一套30万吨 H2SO4装 置焚烧炉内砌耐火砖428t 5.3 耐酸材料和陶瓷材料（P15
7、）5.4 高分子材料（P15）5.4.1 基本性质及特点 （1）质轻 （2）强度高 （3）.韧性好（4）.耐磨（5）.电绝缘性好（6）.耐腐蚀（7）.导热系数小（8）.刚度小（9）易老化（10）.易燃 5.4.2 塑料制品在工程中的应用。低密度聚乙烯（LDPE）-电缆包皮，薄膜 高密度聚乙烯（HDPE）-安全帽，贮罐，压力管道，电缆护套 聚丙烯（PP）-法兰，泵叶轮，化工容器，管道等 聚四氟乙烯-密封垫，薄管，电缆包覆层 环氧树脂（EP）-强度高，韧性好，粘性好，作环氧胶泥，制作电子 仪表装置 其他-还有十多种 5.4.3 橡胶（P20）：分天然和合成两大类。特性：特性：具有良好的电工绝缘性，
8、耐腐蚀性，耐磨性，但耐油，耐氧，耐臭氧性差。分类有分类有：天然橡胶（NR），丁苯橡胶（SBR），丁腈橡胶（NBR），丁基橡胶，氯丁橡胶，合成纤维等。5.4.4 复合材料（P21）组成.基体：金属，树脂，陶瓷等，如铝合金，环氧树脂，石英，玻璃等。增强相：纤维状，细粒状，片状等，如玻璃纤维，亚麻纤维等。.性能：高强度，耐疲劳性等，抗折能力强，减震性，耐高温性，耐腐蚀性。应用 玻璃纤维增强塑料（玻璃钢）-干燥器的壳体，H2SO4贮罐 石墨纤维增强酚醛树脂-涡轮发动机的叶片等 6.常用金属型材圆钢直径d12扁钢厚*宽-3*40工字钢高*腿宽*腰厚I18等边角钢边宽*边宽*腰厚57*3 7.常用金属板材
9、：（P27）分类：a.普通钢板，镀锌钢板，塑料复合板，不锈钢板 b.热轧板和冷轧板 c.厚板（4mm）和薄板（4mm），钢带型钢名称规格表示举例方钢边长a六角钢对边距a 槽钢高*腿宽*腰厚18不等边角钢长边*短边*厚90*56*5H型钢腰高*翼宽*腰厚*翼厚H400*300*12*8 规格表示：宽*厚*长度基本范围：厚度 2.520.0mm,宽度6003000mm,长度200012000mm 8.常用金属管材：（P29）分类：一般无缝管，专用无缝管（化肥，锅炉，裂解），焊接钢管 规格表示：外径*壁厚，如57*3.5 注意：a.DN50与57的区别，不能混用。应用范围：a.管内介质压力在0.6M
10、pa以上的管路一般用无缝管。b.焊管一般用于水，燃气管道，也可作手段用料。.管材重量计算公式（重要，无手册时方便）W=0.02466*（D-S）*S；D-管外径，S-壁厚 当为镀锌管时，以上公式乘以系数1.0641.028(普通壁厚)，1.0591.023(加厚)其他金属材料 a.结构钢筋 b.钢轨（重轨-33kg/m,38.43.50和轻轨24kg/m）9.非金属管材：砼/钢筋砼管，玻璃管，玻璃钢管，铸石管，橡胶管，塑料管 10、金属材料的检验（P79）10.1依据：供货合同，标准，发货单，装箱单，合格证，图纸等。10.2检验内容：a.数量验收。b.质量检验（规格尺寸，外观，理化）例：AKZ
11、O树脂项目的DN300，不锈法兰 10.3检验方法：a.a,清点件数或计重b.b,规格，尺寸的测量c.c,包装，标识的检验d.d,成分，组织性能的检验（如，打光谱，无损探伤等）三、管件，管路附件，管路控制件（P33）1.管件 弯头 三通/四通（等径，异径）异径管 管接头 管封头（平盖、管帽）管嘴（凸台）冲压无缝弯头（90和45无缝钢管压制）高压弯头锻造而成 冲压焊接弯头（两半对焊）弯头 焊接弯头钢板，管材焊接而成 2.法兰及螺栓垫片 （1）法兰：平焊，对焊，翻边活动，焊环活动，螺纹 （2）垫片：橡胶垫，塑料垫，金属垫，石棉橡胶垫，缠绕垫 3.控制件：阀门（P38）3.1 种类及特点：闸阀-阻力
12、小，严密性差，无安装方向，用于冷，热系统管道中。截止阀-阻力大，严密性高，结构简单，单一方向，不宜输送颗粒、粘性物质。止回阀-阻止截止逆流，严格方向性，不能反装。如装于泵出口，常用于清洁介质。旋塞阀-阻力小，严密性差，但启闭迅速。不适用于高压介质（如蒸汽）节流阀-重量轻，密封好。用于仪表调节，节流或取样。安全阀-（弹簧式，杠杆式）-自动开启的安全装置。调压阀-减压阀，调节压力。只适用于清洁介质。疏水器-疏水阀，阻气排水。3.2 阀门型号表示法（P36看书看书）4、管路附件：过滤器（Y，锥，直角）；阻火器；视镜（玻璃板式，管式），套管 四、阀门，法兰等工程量计算及计价（P42）1.熟悉工程量清单
13、项目的设置，熟悉定额子目包括范围 2.几点注意：管道、阀门压力等级划分：低 01.6Mpa,中 1.610Mpa 高10Mpa以上，蒸汽管P9Mpa,t500时为高压。记清阀门的分类，特点，适用范围，在只有流程图报价时可辩识。减压阀进、出口一般要伴装截止阀，统计阀门量时别漏。焊接盲板，管封头按法兰套子目，法兰盲板不计安装费。法兰统计时，单片法兰与成对法兰分开统计，分开套子目；单片*0.61 阻火器套管件子目，过滤器套法兰阀门。方型补偿器套管道，管件子目；其他补偿器、仪表流量计套阀的安装子目。螺栓垫片，有些定额作为不计价材料，有的已计价。报价时注意-（山东鲁华项目）。五、要求 1.不熟悉材料的造价员不是好造价员。2.看到某种材料，应立即想到材料的性能，规格，用途，牌号，价 格，市场分布情况等等。
