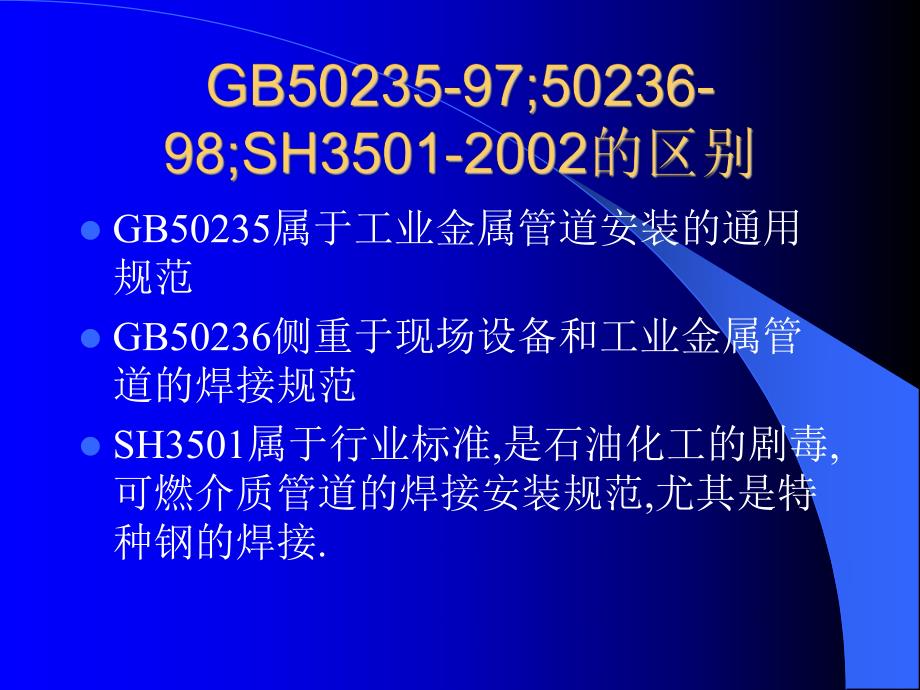

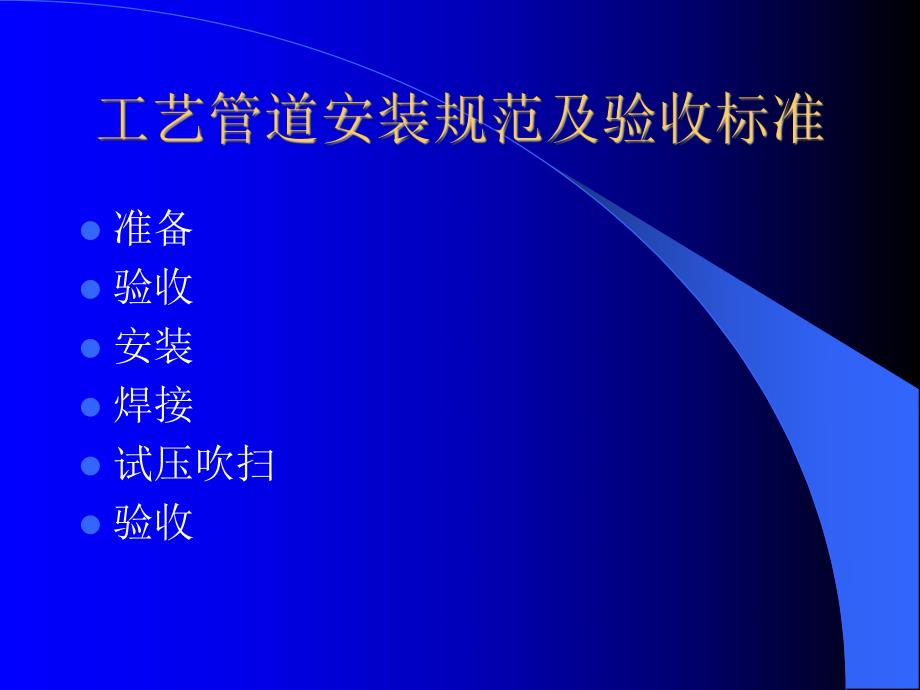

1、lGB50235属于工业金属管道安装的通用规范lGB50236侧重于现场设备和工业金属管道的焊接规范lSH3501属于行业标准,是石油化工的剧毒,可燃介质管道的焊接安装规范,尤其是特种钢的焊接.l准备l验收l安装l焊接l试压吹扫l验收l1 施工技术准备施工技术准备l1.1 施工前组织工程技术人员进行工艺审图，管道组成件应完整、施工前组织工程技术人员进行工艺审图，管道组成件应完整、齐全，管道的连接型式、材料编号等清楚，方便施工，并参加图齐全，管道的连接型式、材料编号等清楚，方便施工，并参加图纸会审，熟悉图纸，设计资料及有关规定的文件。纸会审，熟悉图纸，设计资料及有关规定的文件。l1.2 施工前必
2、须具备配管施工图施工前必须具备配管施工图(包括单线图包括单线图)，单线图并应与管道，单线图并应与管道装配图、流程图一致，与工程规定相符，并有按规定审批的安装装配图、流程图一致，与工程规定相符，并有按规定审批的安装方案。方案。l1.3 所有参加的施工人员都要接受技术交底，熟悉施工程序及要所有参加的施工人员都要接受技术交底，熟悉施工程序及要求。求。l1.4 参加施工的各专业工种要经过技术培训，并取得相应的资格参加施工的各专业工种要经过技术培训，并取得相应的资格证书，资格证应在有效期内。证书，资格证应在有效期内。l1.5 配管的焊接应有成熟的工艺规范，并编制了焊接工艺指导书配管的焊接应有成熟的工艺规
3、范，并编制了焊接工艺指导书指导配管施焊。指导配管施焊。l1.6 施工前工艺工程师要确定单线图的分段，并通报焊接工程师，施工前工艺工程师要确定单线图的分段，并通报焊接工程师，下达到作业班组，焊接工程师应作出焊口编号，如实施过程中有下达到作业班组，焊接工程师应作出焊口编号，如实施过程中有更改，应及时调整。更改，应及时调整。l1.7 压力管道已报经技术监督部门审批。压力管道已报经技术监督部门审批。l2 施工现场准备l2.1 施工现场达到”四通一平”，并能满足施工要求。l2.2 土建及设备安装均施工完毕，并已进行交接手续。l2.3 预制场地清理干净、设施齐全配套，具备管线预制条件。l2.4 施工用机械
4、，设备均已进入现场，其附属仪表等均在有效内。l3 管道分级l按SH3501-2002标准分级l按国质检锅2003108号标准分级管道级别适用范围SHA、毒性程度为极度危害介质管道（苯管道除外）、毒性程度为高度危害介质的丙烯氰、光气、二硫化碳和氟化氢介质管道、设计压力大于或等于10.0MPa输送有毒、可燃介质管道。SHB1、毒性程度为极度危害介质的苯管道2、毒性程度为高度危害介质管道（丙烯氰、光气、二硫化碳和氟化氢介质管道除外）3、甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC1、毒性程度为中度、轻度危害介质管道2、乙B类、丙类可燃液体介质管道SHD设计温度低于-29的低
5、温管道注：输送同时具有毒性和可燃特性介质的管道，应按本规范中的高级别管道处理；输送混合介质的管道，应以主导介质作为管道分级的依据。1 符合下列条件之一的工业管道为GC1级：a 输送现行国家标准职业接触毒物危害程度分级GB5044中规定的毒性程度为极度危害介质的管道；b 输送现行国家标准石油化工企业设计防火规范GB 50160及建筑防火规范GBJ 16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力4.0MPa的管道；c输送可燃液体介质、有毒流体介质，设计压力4.0MPa，并且设计温度400的管道d 输送流体介质，并且设计压力10.0MPa，的管道。2 符合下列条件之一的工业管道
6、为GC2级：a 输送现行国家标准石油化工企业设计防火规范GB 50160及建筑防火规范GBJ 16中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力4.0MPa的管道；b 输送可燃液体介质、有毒流体介质，设计压力4.0MPa，并且设计温度400的管道；C 输送可燃流体介质、无毒流体介质，设计压力10.0MPa，并且设计温度400的管道；d 输送流体介质，设计压力10.0MPa，并且设计温度400的管道。3 符合下列条件之一的GC2级工业管道划分为GC3级：a 输送可燃流体介质、无毒流体介质，设计压力1.0MPa，并且设计温度400的管道；b 输送非可燃流体介质、无毒流体介质，设计
7、压力4.0MPa，并且设计温度400的管道。l管道组成件的检验l阀门试验的管理规定l1 质量证明书l2 根据设计文件的规定对管道组成件的规格、材质、质量等进行检验l3 衬里件内衬质量的检验l4 设计文件要求进行低温冲击韧性试验和晶间腐蚀的管子和管件，厂家必须提供报告l5 保管中要帐物一致、标记清晰、碳钢白钢不能混淆，暂时不能使用的管子要封闭。l1 输送剧毒流体、有毒流体、可燃流体管道的阀门；设计压力大于输送剧毒流体、有毒流体、可燃流体管道的阀门；设计压力大于1MPa或设或设计压力小于等于计压力小于等于1MPa且设计温度小于且设计温度小于-29或大于或大于186的非可燃流体、无毒的非可燃流体、无
8、毒流体管道的阀门。必须逐个进行壳体压力试验和密封试验。流体管道的阀门。必须逐个进行壳体压力试验和密封试验。l2 输输送设计压力小于等于送设计压力小于等于1Mpa且设计温度为且设计温度为-29186C的非可燃流体，无的非可燃流体，无毒流体管道的阀门，应从每批中抽查毒流体管道的阀门，应从每批中抽查10，且不少于，且不少于1个，进行壳体压力试验个，进行壳体压力试验和密封试验。当不合格时，应加倍抽查，仍不合格时，该批阀门不得使用。和密封试验。当不合格时，应加倍抽查，仍不合格时，该批阀门不得使用。l3 阀门的壳体试验压力不得小于公称压力的阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于倍，
9、试验时间不得少于5min，以壳体填料无渗漏为合格；密封试验以公称压力进行，以阀瓣密封面不漏为以壳体填料无渗漏为合格；密封试验以公称压力进行，以阀瓣密封面不漏为合格。合格。l 4 试验合格的阀门，要及时排尽内部积水，并吹干。除需要脱脂的阀门外，试验合格的阀门，要及时排尽内部积水，并吹干。除需要脱脂的阀门外，密封面上应涂防绣油，关闭阀门，封闭出入口，作出明显标记，并应填写密封面上应涂防绣油，关闭阀门，封闭出入口，作出明显标记，并应填写“阀门试验记录阀门试验记录”。l5 公称压力小于公称压力小于1Mpa，且公称直径且公称直径600mm的闸阀，可不单独进行壳体压力的闸阀，可不单独进行壳体压力试验和闸阀
10、密封试验。壳体压力试验宜在系统试验时按管道系统的压力试验试验和闸阀密封试验。壳体压力试验宜在系统试验时按管道系统的压力试验进行试验，闸阀密封试验可采用色印等方法进行检验，接合面上的色印应连进行试验，闸阀密封试验可采用色印等方法进行检验，接合面上的色印应连续。续。l6 安全阀应按设计文件规定的开启压力进行试调。试调时压力应稳定，每个安全阀应按设计文件规定的开启压力进行试调。试调时压力应稳定，每个安全阀启闭试验不得少于安全阀启闭试验不得少于3次。试调后填写次。试调后填写“安全阀最初调试记录安全阀最初调试记录”。l卷管加工l管道焊接l管道安装l1 卷管的同一筒节上的纵向焊缝不宜大于两道；两纵缝间距不
11、宜小于200mm。l2 卷管组对时，两纵缝间距应大于100mm。支管外壁距焊缝不宜小于50mm.l3 卷管的周长偏差及圆度偏差应符合表4.3.4的规定。l4 卷管的校圆样板的弧长应为管子周长的1/61/4；样板与管内壁的不贴合间隙应符合下列规定：对接纵缝处不得大于壁厚的10加2mm,且不得大于3mm。离管端200mm的对接纵缝处不得大于2mm。其他部位不得大于1mm.l5 卷管端面与中心线的垂直偏差不得大于管子外径的1，且不得大于3mm。平直度偏差不得大于1mm/m。l6 焊缝不能双面成型的卷管，当公称直径大于或等于600mm时，宜在管内进行封底焊。l7 在卷管加工过程中，应防止板材表面损坏。
12、对有严重伤痕的部位必须进行修磨，使其圆滑过渡，且修磨处的壁厚不得小于设计壁厚。l直管段上两对接焊口中心面间的距离：当公称直径150mm时，不应小于150mm；当公称直径小于150mm时，不应小于管子外径。l焊缝距离弯管（不包括压制，热推或中频弯管）起弯点不得小于100mm,且不得小于管子外径。l环焊缝距离支、吊架净距不应小于50mm,需热处理的焊缝距离支、吊架不得小于焊缝宽度的5倍，且不得小于100mm.l不宜在管道焊缝及其边缘上开孔。l有加固环的卷管，加固环的对接焊缝应与管子纵向焊缝错开，其间距不应小于100mm，加固环距管子的环焊缝不应小于50mm。l1 与管道有关的土建工程已检验合格，满
13、足安装要求，并已办理交接手续。l2 与管道连接的机械已找正合格，固定完毕。l3 管道组成件及管道支撑件等已检验合格。l4 管子、管件、阀门等，内部已清理干净，无杂物。对管内有特殊要求的管道，其质量已符合设计文件的规定。在管道安装前必须完成的脱脂、内部防腐与衬里等有关工序已进行完毕。l l1管道预制应按系统单线图进行，按单线图的尺寸要求切割及组对，并留有调整尺寸。l2切割及坡口加工:钢管切割应采用机械方法，用自动或半自动切割机进行；不锈钢管可用等离子或砂轮切割机进行切割，切口端面倾斜偏差不应大于管外径的1，且不大于3mm。坡口加工采用角向磨光机，不锈钢管采用专用的角向磨光机。坡口型式按焊接工程师
14、给出的型式及要求加工。l3 管道预制应遵守下列规定 (1)为保证配管工程质量和方便安装，应按单线图将管线分段预制，合理的选择自由段和封闭段，其允许的尺寸偏差见下表：l(2)在预制好的管线上要标记管道系统号，管线号和焊缝号，即和单线图的标记要一致，管线预制的方向与现场安装方向一致，在预制段上做出安装方向标记和材料标识；l(3)管道组成件焊口的组对，应做到内壁平齐，内壁错边量不应超过壁厚的10，且不大于2mm；l(4)预制的管子要留有50mm的现场调整余量以利安装时调整长度。项 目 允 许 偏 差 自 由 管 段 封 闭 管 段 长 度101.5 法兰面与管子中心垂直度 DN300 2.02.0法
15、兰螺栓孔对称水平度 1.6 1.6 l1储存的管材必须保持管口封堵，保证管内清洁。l2预制完的管道，必须进行空气吹扫，大直径管道应进行人工清扫。经清扫或吹扫完的管道要封口，封口率要达100，封口前要经质量工程师检查确认签证。l1 预制管道应按管道系统号和预制顺序号进行安装。预制管道应按管道系统号和预制顺序号进行安装。l2 管道安装时，应检查法兰密封面及密封垫片，不得有管道安装时，应检查法兰密封面及密封垫片，不得有影响密封性能的划痕、斑点等缺陷。影响密封性能的划痕、斑点等缺陷。l3 当大直径垫片需要拼接时，应采用斜口搭接或迷宫式当大直径垫片需要拼接时，应采用斜口搭接或迷宫式拼接，不得平口对接。拼
16、接，不得平口对接。l4 软钢、铜、铝等金属垫片，当出厂前未进行退火处理软钢、铜、铝等金属垫片，当出厂前未进行退火处理时，安装前应进行退火处理。时，安装前应进行退火处理。l5 法兰连接应与管道同心，并应保证螺栓自由穿入。法兰连接应与管道同心，并应保证螺栓自由穿入。l6 法兰连接应使用同一规格螺栓，安装方向应一致。螺法兰连接应使用同一规格螺栓，安装方向应一致。螺栓紧固后应与法兰紧贴，不得有楔缝。需加垫圈时，每栓紧固后应与法兰紧贴，不得有楔缝。需加垫圈时，每个螺栓不应超过一个。紧固后的螺栓与螺母宜齐平。个螺栓不应超过一个。紧固后的螺栓与螺母宜齐平。l 7 高温或低温管道的螺栓，在试运行应按规定进行热高温或低温管道的螺栓，在试运行应按规定进行热态紧固或冷态紧固；态紧固或冷态紧固；l8 管道连接时，不得用强力对口，加偏垫或加多层垫等管道连接时，不得用强力对口，加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。陷。l9 合金钢管道上不应焊接临时支撑物。合金钢管道上不应焊接临时支撑物。l10 管道上仪表取源部件的开孔和焊接应在管道安
