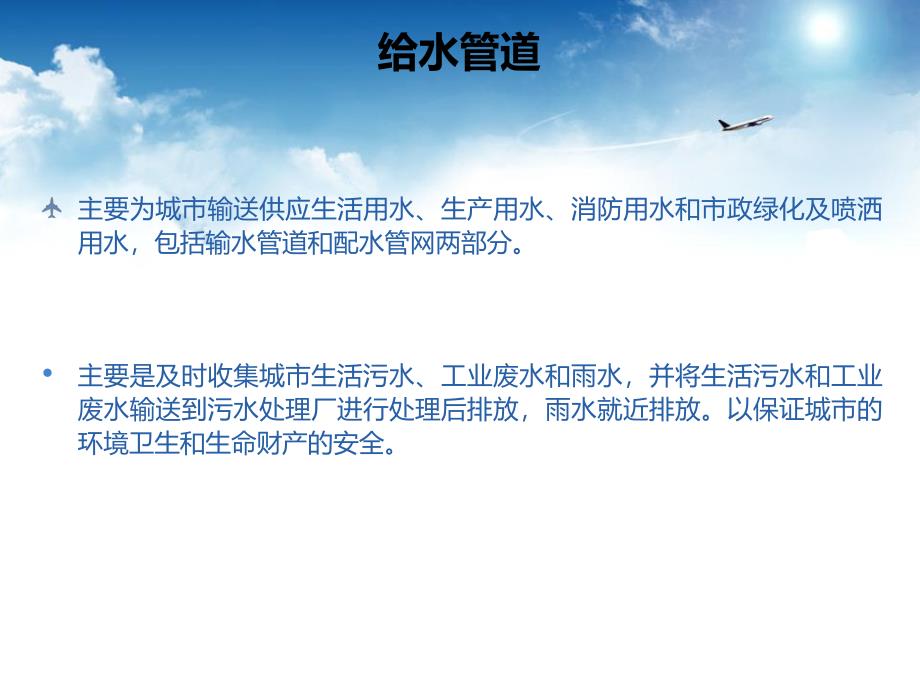

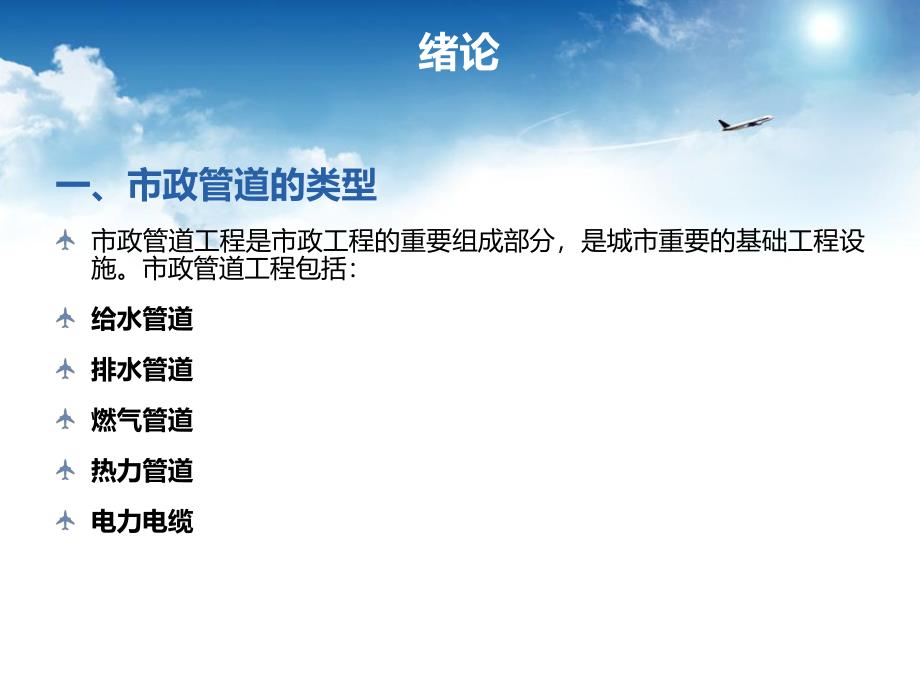

1、市政管道工程施工绪论一、市政管道的类型市政管道工程是市政工程的重要组成部分，是城市重要的基础工程设施。市政管道工程包括：给水管道排水管道燃气管道热力管道电力电缆给水管道主要为城市输送供应生活用水、生产用水、消防用水和市政绿化及喷洒用水，包括输水管道和配水管网两部分。排水管道主要是及时收集城市生活污水、工业废水和雨水，并将生活污水和工业废水输送到污水处理厂进行处理后排放，雨水就近排放。以保证城市的环境卫生和生命财产的安全。燃气管道主要是将燃气分配站中的燃气输送分配到各用户，供用户使用。热力管道供给用户取暖使用，有热水管道和蒸汽管道。电力电缆为城市输送电能按功能可分为动力电缆、照明电缆、电车电缆等
2、；按电压的高低可分为低压电缆、高压电缆和超高压电缆。电信电缆为城市传送信息包括：市话电缆、长话电缆、光纤电缆、广播电缆、电视电缆、军队及铁路专用通用电缆等二、管道综合布置原则和方法各种管线布置发生矛盾时，处理的原则：未建让已建、临时让永久、小管让大管、压力管让重力管、可弯管让不可弯管。当工程管线交叉敷设时，自上而下的排列顺序一般为：电力电缆、电信电缆、热力管道、燃气管道、给水管道、雨水管道、污水管道三、课程内容及要求课程主要内容市政给排水及采暖管道的组成、构造和施工图识读；市政管道的开槽施工方法；盾构施工；附属构筑物施工；市政管道施工组织与管理。考核要求：平时成绩30%，考试成绩70%，开卷第
3、一章 市政管道工程1.1给水管道工程1.2排水管道工程1.3其他市政管线工程取水设施给水处理设施居民生活用水公共设施用水市政用水城市消防用水城市污水管道工业废水处理工业用水企业给水输配城市雨水管道城市污水处理设施废水净化后的处置灌溉农田废水深度处理自然水体回用排放城市给水输配自然降水再生成品水输配1.1 给水管道工程1.1.1 给水管道系统的组成取水构筑物：水源取水点给水由输水管（渠）：长距离、一般不沿线供水，两条平行管，事故供水率70%配水管网：分配输送集中区域用水泵站：加压，满足水压要求水量调节设施：清水池、水塔、高位水池，调节供水和用水的流量差河流图1-4（a）地表水源给水管道系统示意图
4、 1-取水构筑物；2-一级泵站；3-水处理构筑物；4-清水池；5-二级泵站；6-输水管；7-管网；8-调节构筑物 1.1.2 1.1.2 给水管网的布置1、布置原则 给水管网的主要作用是保证供给用户所需的水量、保证配水管网有适宜的水压、保证供水水质并不间断供水。1.1.2 1.1.2 给水管网的布置2、布置形式按输水方式分类（1）重力输水：水源处地势较高，清水池中的水依靠重力 进入管网系统，无动力消耗，较经济。（2）压力输水：依靠泵站加压输水。（3）重力、压力输水相结合的输水系统适用于地形复杂且输水距离较长。配水管网布置的基本形式流量下，水质容易变坏缺点：可靠性差，末端较省，可发展成环状优点：
5、构造简单，投资树状管网缺点：投资高能削弱水锤，安全性高优点：供水可靠性大，环状管网水锤：在突然停电或者在阀门关闭太快时水锤：在突然停电或者在阀门关闭太快时,由于压力水流的惯性由于压力水流的惯性,产生水流冲击波产生水流冲击波。3 3、配水管网布置要求按管段的功能均可划分为配水干管、连接管、配水管和分配管；随水流方向以最短的距离布置一条或数条干管，干管位置应从用水量较大的街区通过；干管距离一般为500800m左右，连接管之间的距离为800100m左右；最小分配管直径为100mm，大城市采用150200mm；干管高处设排气阀，低处设泄水阀；输水管线坡度小于1：1000时，应每个0.51.0km装设排
6、气阀；给水管道交叉时最小净距0.15m；与其他管道0.4m，接口不重叠。1.1.3 1.1.3 给水管材u 灰口铸铁管（淘汰）：管壁不均匀，有气孔，有爆管隐患。灰口铸铁管（淘汰）：管壁不均匀，有气孔，有爆管隐患。u 球墨铸铁管（大量使用）球墨铸铁管（大量使用）制作工艺：铁水加入镁和镁合金等金属，使铁中的石墨呈制作工艺：铁水加入镁和镁合金等金属，使铁中的石墨呈球状；内衬水泥或树脂，外喷锌层球状；内衬水泥或树脂，外喷锌层-沥青层。沥青层。优点：抗腐蚀性比钢管好，较好的抗拉和抗弯强度；优点：抗腐蚀性比钢管好，较好的抗拉和抗弯强度；缺点：造价高，穿孔腐蚀速度快，缺点：造价高，穿孔腐蚀速度快，或梯唇形橡
7、胶圈柔性接口：圆形、楔形胀水泥砂浆圈、铅、石棉水泥、膨刚性接口：油麻、橡胶接口形式1.1.4 1.1.4 给水配件1 给水管配件市政给水铸铁管常用连接方式：承插2 给水管道附件管线上启方便，适用于中低压结构简单，尺寸小，开蝶阀置收到限制的地方暗杆：安装和操作的位明杆：明装管道闸阀:止回阀自动排气阀消火栓1.1.5 1.1.5 给水管道构造1.基础：作用：防止管道不均匀沉陷造成管道破裂或接口损失而漏水。类型：天然基础、砂基础、混凝土基础2.覆土作用：防冻、承载荷载要求：一般金属管道的的最小覆土厚度在车行道下为0.7m，人行道下0.6m；非金属管道的覆土厚度不小于1.01.2m。1.1.6 1.1
8、.6 给水管网附属构筑物的构造阀门井：安装管道附件，使其有良好的操作和养护环境。泄水阀井：需设置排水措施排气阀门井支墩：承受水的推力，防止漏水。管道超越障碍物：套管：穿越铁路、公路或非主要路线架空管：河谷深、河道变迁快倒虹管：河谷较浅，冲刷较轻，河道航运繁忙，不适宜架空管1.1.71.1.7给水管道工程施工图识读1.21.2排水管道工程1.2.1排水管道系统的体制（1）合流制直排式合流制截流式合流制完全合流制（2）分流制完全分流制不完全分流制（）截流式合流制：截流管溢流井污水厂当混合污水的流量截流干管的输水能力，水体部分混合污水溢流井上游合流管截流管溢流堰溢流管 特点:卫生条件较好，在街道下，
9、管道综合也比较方便，但工程量较大，初期投资大，污水厂的运行管理不便。污 水 厂污水厂污水厂污水厂溢流井主干管排水体制的选择1.2.2排水管道系统的组成作用：承担污（废）水的收集、输送或压力调节和水量调节任务，起到防止环境污染和防止洪涝灾害的作用。组成：排水管道系统一般由废水收集设施、排水管道、水量调节池、提升泵站、废水输水管（渠）和排放口等组成。如图1-10所示。图1-10 排水管道系统示意图1-排水管道；2-水量调节池；3-提升泵站；4-输水管道（渠）；5-污水处理厂河流1.1.污水管道系统的组成：小区污水管道系统：接户管、小区支管、小区干管、小区主干管和检查井、泵站等附属构筑物。市政污水管
10、道系统：支管、干管、主干管和检查井、泵站、出水口及事故排出口等构筑物。如下图示2.2.雨水管道系统的组成小区雨水管道系统市政雨水管道系统1.2.3 1.2.3 排水管道系统的布置1布置形式正交式：地势向水体适当倾斜。截流式：在正交基础上发展，减轻水体污染平行式：地势向较大倾斜分区式：地势高差相差很大分散式：中央地势高，地势向周围倾斜环绕式：分散式的发展确定排水区界，划分排水流域；污水厂和出水口位置的选定；污水管道的布置与定线；确定污水管道系统的控制点；确定污水管道在街道下的具体位置；污水管道系统布置污水管道系统布置1.充分利用地形，就近排入水体；充分利用地形，就近排入水体；2.根据街区及道路规
11、划布置雨水管道：根据街区及道路规划布置雨水管道：a.雨水管渠应平行与道路敷设，宜布置在人行道和草地下，不宜设在交通雨水管渠应平行与道路敷设，宜布置在人行道和草地下，不宜设在交通量大的干道下；量大的干道下；b.路宽大于路宽大于40m时，应考虑在道路两侧分别设置雨水管道；时，应考虑在道路两侧分别设置雨水管道；c.管顶最小覆土深度宜为：人行道下管顶最小覆土深度宜为：人行道下0.6m，车行道下，车行道下0.7m；d.压力管接入自流管渠时，应有消能设施；压力管接入自流管渠时，应有消能设施；e.污水管道、合流管道与生活给水管道相交时，应敷设在生活给水管道的污水管道、合流管道与生活给水管道相交时，应敷设在生
12、活给水管道的下面下面3.合理布置雨水口：合理布置雨水口：a.一般在道路交叉口的汇水点、低洼地段均设置雨水口；一般在道路交叉口的汇水点、低洼地段均设置雨水口；b.雨水口间距宜为雨水口间距宜为2550m。连接管串联雨水口个数不宜超过。连接管串联雨水口个数不宜超过3个。雨水个。雨水口连接管长度不宜超过口连接管长度不宜超过25m；4.采用明渠和暗渠相结合的形式；采用明渠和暗渠相结合的形式；2.雨水管道（渠）系统布置1.2.41.2.4排水管材1排水管材的要求足够的强度，能抵抗内外压力和杂质冲刷磨损；具抗腐蚀性（污水、地下水）；不透水（污水不透出、地下水不透入）；内壁光滑，阻力小，排水通畅；就地取材，可
13、预制管件，节省费用。常用的排水管渠混凝土管和钢筋混凝土管陶土管金属管其他管材混凝土管和钢筋混凝土管管口形式管口形式：承插式、企口式、平口式。特点：管径不超过450mm，长度多为1m。可就地取材，价格较低。适应于排除雨水和污水。抗酸、碱侵蚀性差。管节短，接口多，抗沉降、抗震性差。大口径管的自重大，搬运不便。陶土管内外壁光滑、不透水、耐磨、抗腐蚀。管径一般不超过600mm，管长在0.81.0m之间。质脆易碎，不宜远运；管节短，接头多，施工麻烦。主要用于排除工业酸性废水。金 属 管常用的有铸铁管和钢管;在外力很大或对渗漏要求特别高的场合下使用在穿越铁路时，在土蹦或地震地区；在距给水管道或房屋基础较近
14、时；在压力管线上或施工特别困难的场合采用钢管时必须涂刷耐腐蚀的涂料并注意绝缘，以防锈蚀。其他管材浆砌砖、石渠道；双壁波纹管HDPE双壁波纹管双壁波纹管UPVC双壁波双壁波；纹；纹管管1.2.5 排水管道构造构成：基础、管道、覆土保证管材及其接口强度满足要求外，还应保证在使用中不致因地面荷载引起损坏。10.2 排水管渠系统上的构筑物 检查井 跌水井 水封井 换气井 冲洗井 溢流井 测流井 雨水口、连接暗井 倒虹管、管桥出水口检查井作用作用：便于定期检查、清通。要求要求：为了便于清通检查井之间的管段应是直通的，既不弯曲断面又没有变化。设置设置：管道交汇处、转弯、管道尺寸或坡度改变、跌水处及相隔一定
15、距离的直线管段上。组成组成：基础、井底、井身、井盖和盖座。分类分类：雨水检查井和污水检查井；合流制采用雨水检查井不要下人的浅井，井径一般在500700mm；需要下人检查的井口应大于800mm为宜跌水井设置：当检查井中上下游管渠的管底落差12米。跌水井内应有减速、防冲及消能设施。形式：竖管式（适应于管径等于或小于400mm管道）、溢流堰式（适应于大于400mm管道）。当上下游管渠的管底跌落差小于1m时，只把检查井低部作成斜坡，不做跌水。管道转弯处不宜设跌水井。水封井当工业废水中能产生引起爆炸或火灾的气体时，管道中必须设置水封井。作用：阻隔易燃气体流通，阻隔水面游火。位置：设在产生上述废水的生产装
16、置、储罐区等的废水排出口处。换气井作用：避免有机物发酵产生的气体遇火爆炸，排除有害气体，保证工人检修安全。溢流井设置：截流式合流制排水系统。作用：晴天截流混合污水进污水厂，雨天部分混合污水溢流入水体。形式：截流槽式、溢流堰式冲洗井作用：污水管道内的流速不能保证自请时，为防止淤塞。分类：人工冲洗、自动冲洗。设置：管径小于400mm的管道上。雨水口设置：设在雨水管道或合流管道上。作用：收集地面雨水。位置：交叉路口、路侧边沟等低洼处。构造：进水箅、连接管、井身。形式：边沟式、侧石式、联合式。连接暗井设置：当管径大于800mm时，雨水口的连接管可通过连接暗井与雨水管道连接。倒虹管设置：排水管道遇到河流、山涧、洼地或地下构筑物时。组成：进水井、管道、出水井。形式：直管式、折管式。注意的问题：应尽可能与障碍物正交，穿越河道的倒虹管应选择不易被冲刷的地段及埋深较小的部位。管顶与河床垂直距离不易小于0.5m工作管线不少于两条。防止淤积的措施提高管内流速，一般采用1.21.5m/s,不易小于0.9m/s，当达不到0.9m/s 时，应加定期冲洗措施。最小管径200mm。进水井低部设沉泥槽。折管式倒虹管的上
