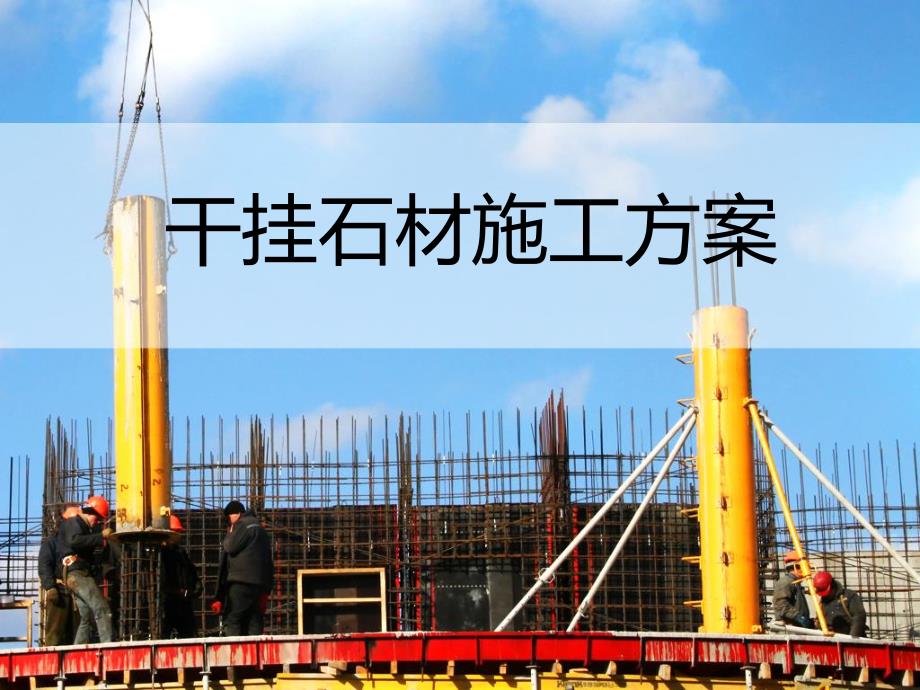

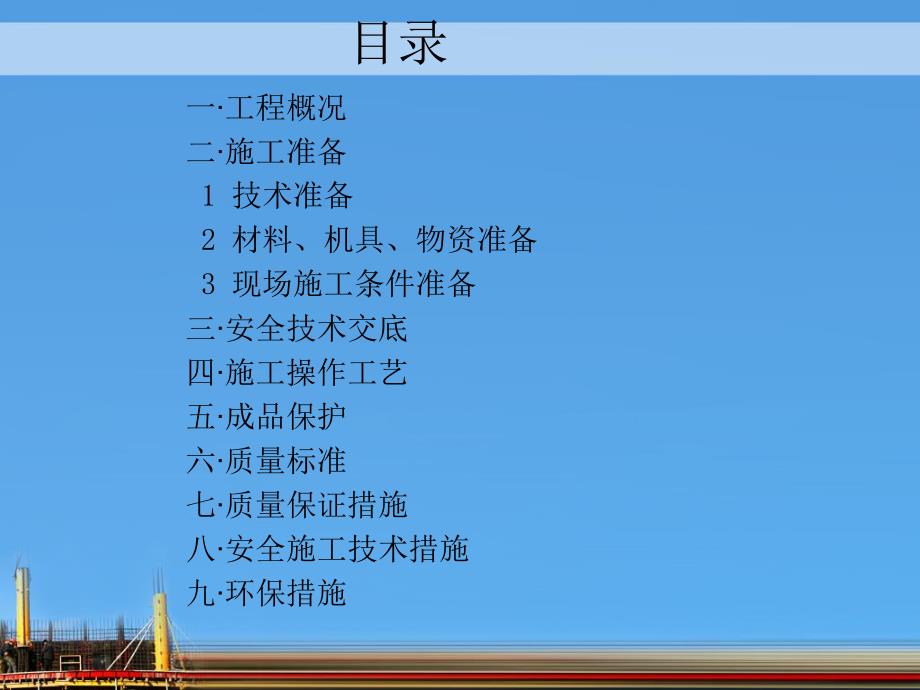

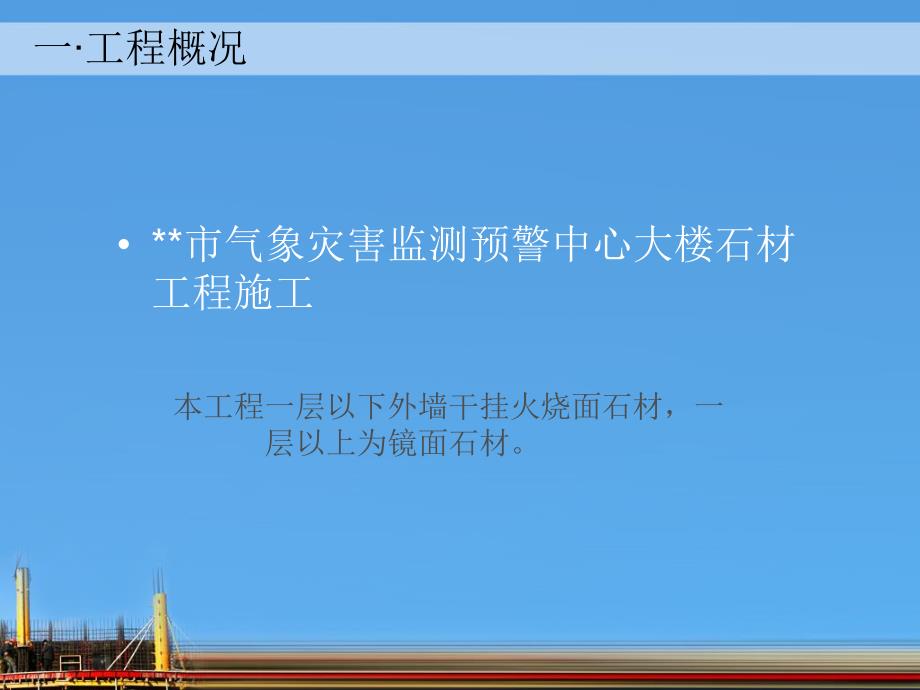

1、干挂石材施工方案 一工程概况 二施工准备 1 技术准备 2 材料、机具、物资准备 3 现场施工条件准备三安全技术交底四施工操作工艺五成品保护六质量标准七质量保证措施八安全施工技术措施九环保措施目录一工程概况 *市气象灾害监测预警中心大楼石材工程施工本工程一层以下外墙干挂火烧面石材，一层以上为镜面石材。二施工准备1 技术准备 （1 1）、熟悉与审查施工图纸。）、熟悉与审查施工图纸。(2 (2）、对建筑图、结构图与设计施工）、对建筑图、结构图与设计施工图纸在几何尺寸、坐标、标高、说明等方图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确。面是否一致，技术要求是否正确。（3 3）、明确
2、工期，分期分批施工或交）、明确工期，分期分批施工或交付使用的顺序和时间；明确工程所用的主付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货要材料、设备的数量、规格、来源和供货日期。日期。（1）、石材幕墙选用的材料要符合国家现行产品标准的规定和本工程项目招标文件的规定；每种材料均要附有出厂合格证、质保书及必要的检验报告。（2）、型钢采用热镀锌型钢；金属挂件采用镀锌钢件；金属挂件和石材连接及阴阳角石材连接采用干挂石材专用结构胶。2 材料、机具、物资准备（3）、材料订货计划；签订工程合同后进入施工现场对石材的需求量按实进行调整。并按石材的实际用料配置相应的干挂石材幕墙的镀锌钢架
3、龙骨、镀锌干挂石材挂件、石材专用结构胶等辅料材料分类编制材料的进货进场计划。注意：材料进场前，按规定呈交审批,根据进度计划表编排材料到场日期，准备好有关的材料报检资料，例如技术说明书、试验报告、材料合格证明书等文件，待获得批复后，马上安排订购及付运手续。本工程的所有石材均在工厂加工完毕运送至施工现场。现场只配置龙骨钢架制作安装及石材板材的安装工具和设备。4、施工工具的准备台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状的钢凿子、靠尺、铝制水平尺、方尺、多用刀、剪子、勾缝溜子。铅丝、弹线用的粉线包、墨斗、小白线、笤帚、铁锹、开刀、灰槽、灰桶、
4、工具袋、手套、红铅笔等。主要机具：1、土建砌体经验收合格，机电安装专业墙面预埋施工完毕并经隐蔽验收合格。2、吊篮安装到位，通过荷载试验合格，上岗人员经过专业培训具备使用吊篮条件。3 3 现场施工条件准备现场施工条件准备三、安全技术交底 1.脚手架使用前应检查脚手板是否有空隙、探头板、护身栏、挡脚板，确认合格，方可使用吊篮架子升降由架子工负责，非架子工不得擅自拆改或升降。2.作业过程中遇有脚手架与建筑物之间拉接，未经领导同意，严禁拆除。必要时由架子工负责采取加固措施后，方可拆除。3.脚手架上的工具、材料要分散放稳，不得超过允许荷载。4.采用井字架、龙门架、外用电梯垂直运送材料时，预先检查卸料平台
5、通道的两侧边安全防护是否齐全、牢固，吊盘(笼)内小推车必须加挡车掩，不得向井内探头张望。5.外装饰为多工种立体交叉作业，必须设置可靠的安全防护隔离层。贴面使用的预制件、大理石、瓷砖等，应堆放整齐、平稳，边用边运。安装时要稳拿稳放，待灌浆凝固稳定后，方可拆除临时支撑。余料、边角料严禁随意抛掷。6.脚手板不得搭设在门窗、暖气片、洗脸池等非承重的物器上。阳台通廓部位抹灰，外侧必须挂设安全网。严禁踩踏脚手架的护身栏杆和阳台栏板进行操作。7.室内抹灰采用高凳上铺脚手板时，宽度不得少于两块(50cm)脚手板，间距不得大于2m，移动高凳时上面不得站人，作业人员最多不得超过2人。高度超过2m时，应由架子工搭设
6、脚手架。8.室内推小车要稳，拐弯时不得猛拐。9.在高大门、窗旁作业时，必须将门窗扇关好，并插上插销。10.夜间或阴暗处作业，应用36v以下安全电压照明。11.瓷砖墙面作业时，瓷砖碎片不得向窗外抛扔。剔凿瓷砖应戴防护镜。12.使用电钻、砂轮等手持电动机具，必须装有漏电保护器，作业前应试机检查，作业时应戴绝缘手套。13.遇有六级以上强风、大雨、大雾，应停止室外高处作业。四、施工操作工艺 1 室内干挂石材施工工艺 工艺流程测量放线镀锌钢板安装立柱安装横梁安装安装挂件安装面层石板嵌缝打胶验收。2 外墙干挂石 1、测量放线清理预做饰面石材的结构表面，同时进行吊直、套方、找规矩，弹出垂直线和水平线。并根据
7、设计图纸和实际需要弹出安装石材的位置线和分块线。根据给定的基准线按设计要求进行分格，确定镀锌钢板的位置，弹出立柱与横梁位置。横梁间距要由面层石板的大小确定。依据每面墙壁的面积大小，凹凸情况，分别在墙的上下两侧及中部设置测量控制点。用铁丝拉挂水平垂直控制线，并作好相邻墙面阴阳角转折兜方控制。用线锤从上至下将石材墙面、柱面找出垂直，按图纸弹出石材外廓尺寸线，此线为第一层石材安装的基准线。2、镀锌钢板的安装（1）根据已弹出的主龙骨位置线及石材设计要求画出镀锌钢板的位置。（2）根据镀锌钢板的位置，用电锤钻洞。（3）镀锌钢板采用240190镀锌钢板，混凝土柱、混凝土梁使用四孔镀锌钢板，钢板与墙柱之间用M
8、140150膨胀螺栓连接。3、立柱安装（1）先将转接铁件焊接在镀锌钢板上，转接铁件用10#槽钢。（2）立柱采用10#镀锌槽钢，立柱的间距根据现场柱、墙的分格确定，并不大于1.25m。先将镀锌槽钢电焊在镀锌钢板上，但要确认牢固后，用拖线板检查垂直，拉通线检查平整，校正后进行焊接。焊接面边缘不小于75mm。阴阳角必须设有立柱。（3）所有主龙骨安装后要进行检查，达到要求后进行除渣。焊接焊缝达到规范要求。所有焊缝、刷防锈漆两遍进行防锈防腐处理。4、横梁的安装（1）横梁采用L50505镀锌角钢，横梁的间距根据石材的大小确定。（2）将墙面上横梁的位置引到立柱上。在安装横梁之前，根据图纸施工要求，定出镀锌角
9、钢挂件连接位置，并用台钻打洞，将横梁与立柱焊接连接。（3）所有横梁安装完后要进行检查，然后条屏固定。（4）横梁安装必须设有不小于15mm的变形缝，横梁变形缝的间距根据分格的位置进行调整，以满足钢框架的变形要求。5、石板开槽按设计要求在板端面需开槽的位置预先划线，集中开槽。石板上下各两个镀锌蝶形勾,镀锌蝶形勾每边各两个。开槽后应将石材背面槽壁用钢錾剔出槽位以便埋卧挂件。6、安装面层石板（1）石材安装一般从下至上进行，根据石材水平缝隙的标高，按通线安装石材，由于干挂石材墙面均处于室内恒温、恒湿状态中，对石材的膨胀与收缩可以忽略，因此石材板块间采用密缝拼接，不用打胶。（2）将挂件的螺母完全拧紧，调整
10、就位，检查平整度、垂直度、接缝宽度等，经检查合格后，再用结构胶将挂件与板固定。7、验收石材安装完毕，经自检合格后通知业主、监理进行验收。五、成品保护1、要及时清擦干净残留在门窗框、玻璃和金属饰面板上的污物，如密封胶、手印、尘土、水等杂物，宜粘贴保护膜，预防污染、锈蚀。2、认真贯彻合理施工顺序，少数工种（水、电、通风、设备安装等）的活应做在前面，防止损坏、污染外挂石材饰面板。3、拆改架子和上料时，严禁碰撞干挂石材饰面板。4、外饰面完活后，易破损部分的棱角处要钉护角保护，其他工种操作时不得划伤面漆和碰坏石材。5、在室外刷罩面剂未干燥前，严禁下渣土和翻架子脚手板等。六质量标准1 保证项目（1）、饰面
11、石材板的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，要有产品合格证。（2）、面层与基底应安装牢固；粘贴用料、干挂配件必须符合设计要求和国家现行有关标准的规定，碳钢配件需做防锈、防腐处理。2 基本项目（1）、表面平整、洁净；拼花正确、纹理清晰通顺，颜色均匀一致；非整板部位安排适宜，阴阳角处的板压向正确。（2）、缝格均匀，板缝通顺，接缝填嵌密实，宽窄一致，无错台错位。（3）、突出物周围的板采取整板套割，尺寸准确，边缘吻合整齐、平顺，墙裙、贴险等上口平直。（4）、滴水线顺直，流水坡向正确、清晰美观。3 允许偏差项目见表5.3-1七质量保证措施1、加强对职工的质量意识
12、教育，领导挂帅，全员参加，认真搞好全面工作。2、严把原材料质量关，不合格的材料和产品坚决不许进场，不许使用，材料进场必须通知建设方验证合格后方可使用。3、在施工中严格执行“三检制”即班组自检，工序互检，主管部门专检，认真做好施工记录，对于不按规定执行者应进行教育，并视情节予以处理。4、实行岗位责任制，认真执行规范和施工操作规程，认真按设计要求和意图施工，互相交流，对成绩突出的予以表彰，对质量低劣者进行处罚。八安全施工技术措施1、坚持不懈地对职工进行安全教育，使职工牢固树立“文明施工，安全第一”的思想，并自觉遵守安全生产纪律。2、要求职工严格执行安全生产操作规程及有关规定施工，高空作业必须挂安全带，保证施工安全。3、所有带电机具必须安装触电保护器，工地严禁私拉乱扯电线。施工需要时必须有专业电工操作。4、工地设专职安全员进场对工地的安全情况进行检查和监督九环保措施1、合理安排作业时间，尽量减少夜间作业，以减少施工时机具噪声污染；避免影响施工现场内或附近居民的休息；2、完成每项工序后，应及时清理施工后滞留的垃圾，比如胶、胶瓶、胶带纸等，保证施工现场的清洁；3、对于密封材料及清洗溶剂等可能产生有害物质或所体的材料，应作好保管工作，并在挥发过期前使用完毕，以免对环境造成影响。
