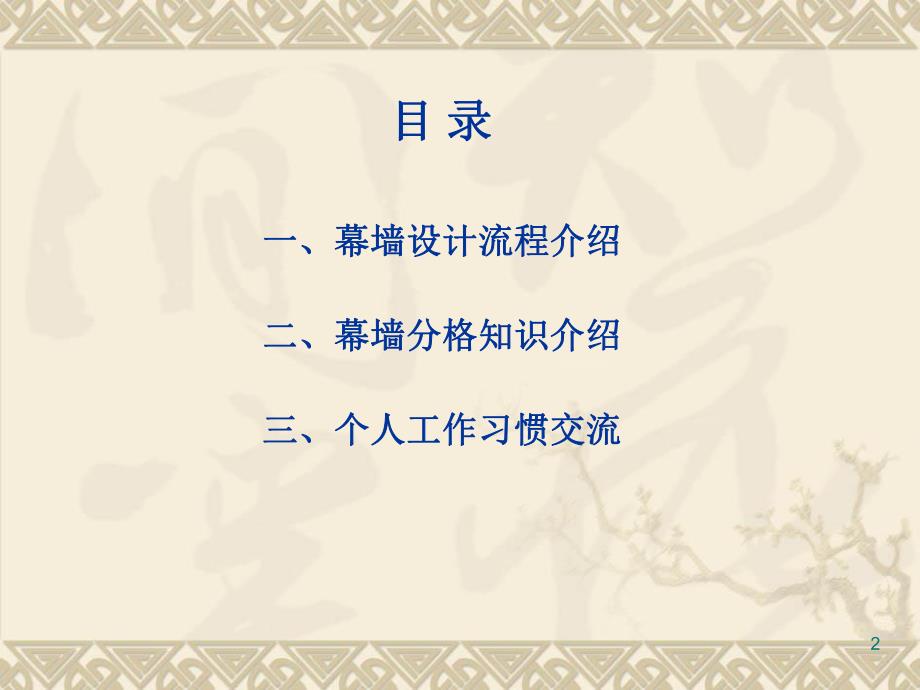

1、1幕墙设计流程及知识框架幕墙设计流程及知识框架2目目 录录一、一、幕墙设计流程介绍幕墙设计流程介绍二、二、幕墙分格知识介绍幕墙分格知识介绍三、个人三、个人工作习惯交流工作习惯交流3一、幕墙设计流程一、幕墙设计流程4 幕墙设计流程幕墙设计流程 方案设计阶段流程图方案设计阶段流程图设计策划方案任务分配任务输入评审方案制作投标施织、报价效果图制作交流交流投标资料完成NoYesYes设计验证输出评审确认YesNoNoNoYesNoYes(设计计划)(设计输入)(设计输出)方案图施工图竣工图生产加工现场施工幕墙工程(中标)(完工)(投标)档案馆(审批确认)幕墙设计基本流程图幕墙设计基本流程图5 幕墙方案

2、设计阶段幕墙方案设计阶段u 方案方案设计的准则:国家及行业标准、规范、规程u 方案方案设计的依据:客户要求、合同、招标文件、招标答疑、设计任务单、u 方案方案设计的参考资料(前期准备):公司相关技术标准、以往类似工程设计资料 一套幕墙方案图纸的基本组成及顺序一套幕墙方案图纸的基本组成及顺序1、封面(FM-xx)2、目录(ML-xx)3、设计说明(SM-xx)4、型材表(XC-xx)5、总平面(ZPM-xx)6、立面图(LM-xx)7、平面图(PM-xx)8、剖面图(POM-xx)9、大样图(DY-xx)10、门窗表(DY-xx)11、节点图(JD-xx)12、埋件布置图(MJ-xx)13、埋件

3、加工图(MJ-xx)当幕墙系统类型繁多时,可在常规编号前添加数字区分。比如:01-JD-01、01-JD-02.02-JD-01、02-JD-02.注意事项注意事项 统一图框、统一标注样式 (严格遵守公司制图标准)三维图、展开图、局部放大图的合理运用6二、幕墙分格知识二、幕墙分格知识7 幕墙分类幕墙分类隐框幕墙框支承幕墙横明竖隐横隐竖明明框幕墙全玻幕墙落地大板吊挂大板点支承幕 墙单钢管结构钢桁架结构拉杆结构玻璃肋点式拉索结构双层通风幕墙光电幕墙其它形式幕墙幕墙分类构件式单元式以面板安装形式(受力状态)划分8 幕墙分类幕墙分类 竖向型:给人以高大、挺拔的感觉分格形式分格形式 横向型:给人以厚实、

4、稳当的感觉 自由组合型:活泼自由,给人以动感主要主要幕墙幕墙类型类型(以面板种类划分以面板种类划分):(整体效果整体效果)u玻璃幕墙u金属幕墙u石材幕墙9(竖向型)(横向型)(自由组合型)幕墙效果形式幕墙效果形式一般在较矮的楼房进行使用,较低的建筑不宜用横向线条进行装饰。比如:20m以下的楼房可以参考使用。10 幕墙分格知识幕墙分格知识幕墙分格是一门学问幕墙幕墙分格分格四大要求四大要求安全性要求安全性要求经济性要求经济性要求美观性要求美观性要求功能性要求功能性要求其他因素:其他因素:各种材料的加工工艺要求,不同材料交接及组合的处理方式、施工、物理.幕墙的分格综合了美学、人体工程学、施工工艺、施

5、工工序、幕墙的分格综合了美学、人体工程学、施工工艺、施工工序、材料规格、材料性能、同其他专业的配合等等,是一个较为繁材料规格、材料性能、同其他专业的配合等等,是一个较为繁杂的工作,尤其是业主委托全权设计的时候。杂的工作,尤其是业主委托全权设计的时候。11 幕墙分格幕墙分格-安全性要求(安全性要求(01)安全第一,切莫马虎u 幕墙材料安全性:其最大分格的抗弯强度、抗剪强度和刚度必须满足国家规格要求、行业规范。(懂受力分析、结构计算懂受力分析、结构计算)1、熟练使用软件Mathcad进行设计验证 a、风荷载的计算 b、面板的强度、挠度计算 c、横梁的强度、挠度计算 d、立柱的强度、挠度计算 e、结

6、构胶、连接计算 、2、熟练使用钢结构计算软件SAP2000或者STAAD.Pro软件12 幕墙分格幕墙分格-安全性要求(安全性要求(01)安全第一,切莫马虎u 幕墙的防火设计:防火层的作用是封堵火焰、高温浓烟的蔓延。在幕墙设计中,必须对防火分区之间实行“横向竖向”的防火封堵。竖向防火:楼层与楼层之间;横向防火:一个开间与另一个开间之间。同一幕墙板块不应跨越两个防火分区和层间防火封修。所以必须在楼板梁处设置一道横梁(最好在梁上边或下边,或者与楼面标高一致)、两开间墙柱位置设置一立柱,这样有利于固定防火封修板。竖向防火横向防火13 幕墙分格幕墙分格-经济性要求(经济性要求(02)价格优势,皆大欢喜

7、u 材料的利用率:分格大小应充分利用材料的常用规格,尽量提高原材料的利用率,最大限度的发挥材料的力学性能,物尽其用(分格不宜太大,分格也不是越小越好。非标材料应该详细询问厂家,这对自己和公司都是负责的态度)。比如:1、玻璃原片的常规尺寸为24403660mm,分格时尺寸应向1200或1800靠近(分格大小必须考虑同时能适应钢化、镀膜、夹层等生产设备的加工能力)。2、铝单板的常规尺寸为12202440mm、1220 x3040mm、1220 x3660mm、1524x2440mm、1524x3040mm、1524x3660mm(长度方向一般可以定尺,但供货周期变长、价格贵;考虑经济性,必须保证板

8、块的一个尺寸必须小于1500mm。超大尺寸的铝板,厂家可以通过铝焊加工等等)(特别注意铝板阳角位置)3、石材短边尺寸在600mm以内称为工程板,价格是最经济的;短边尺寸在600800mm价格是比较适中的;当短边尺寸大于800,其价格将会大幅上升,尺寸越大价格会以几何级数翻倍。(短边尺寸优先选用600800mm,且板块面积不宜大于1.0 m2)短边短边控制成本控制成本14 幕墙分格幕墙分格-经济性要求(经济性要求(02)价格优势,皆大欢喜u 互换性的设计:尽量保持板块分格大小一致,减少分格尺寸类型,提高加工、安装工作效率,降低工程成本。比如石材分格尽量减少品种,有的工地2、3千平米,设计了十几种

9、石材,对现场分类、安装是非常痛苦的。u 加工工艺要求加工工艺要求、4、陶土板常规宽度为200mm、250mm、300mm、450mm,常规长度为300mm、600mm 900mm、1200mm;陶土棒常规尺寸为40 x40mm、50 x50mm。5、蜂窝铝板常规宽度为1000mm、1200mm、2500mm,常规长度为1000mm、2000mm、2500mm、3500mm。最合理的分格规格根据厚度(厚度一般为15mm、20mm、25mm)的不同而不同,通常为1500 x4000mm。6、铝型材常规最大尺寸为6000mm(订料长度一般为5850mm以下,切口长度一般为6mm,每支损耗最少加508

10、0mm)。7、钢材常规最大尺寸为6000mm、9000mm、12000mm(切口长度一般为10mm,每支损耗最少加50100mm,弧位两边各加500mm)。、15 幕墙分格幕墙分格-美观性要求(美观性要求(03)赏心悦目,艺术珍品u 设计分格的原则:一般不去修改原设计院的分格,因为其申美观更专业。幕墙设计师在尊重建筑师的意愿和认可下才能对幕墙分格进行改动(前提条件是不能破坏整体建筑风格)。特别是国外建筑师对自己想要的外立面效果相当的了解,包括室内外装饰条的形状大小,甚至在转角位置的胶缝到底该留在哪个面都非常清楚,更不要说让你动他的分格了。u 板块宽高比:黄金分割原则(比值0.618=1:1.6

11、),分格比例尽量对称协调(便于施工,美观)。分格长宽比一般在1:1.21:1.5之间,分格不宜采取1:1比例及1:2比例。竖明横隐:竖大横小;竖隐横明:竖小横大。细而高的建筑,横向线条可较少,宽度方向稍大一点,显得挺拔;矮而粗的建筑则是相反做法,要兼顾立面的丰富性。16 幕墙分格幕墙分格-美观性要求(美观性要求(03)赏心悦目,艺术珍品u 幕墙的胶缝:保证胶缝横平竖直,各立面的水平胶缝要交圈。17 幕墙分格幕墙分格-美观性要求(美观性要求(03)赏心悦目,艺术珍品u 土建结构的特征:横梁布置与层高相协调,立柱的布置要考虑主体结构的轴线网以及柱、墙的位置;转角及异形位置,考虑立柱自身长度及两边分

12、格是否对称。18 幕墙分格幕墙分格-美观性要求(美观性要求(03)赏心悦目,艺术珍品u 幕墙的分格形式直接影响着外檐装饰的效果,制作精品建筑时,要多考虑效果。u 注意与周围建筑的协调性,考虑各种不同材料交界、组合的处理方式考虑各种不同材料交界、组合的处理方式。19 幕墙分格幕墙分格-功能性要求(功能性要求(04)实用舒适,人性化u 开启扇位置的合理性:满足使用功能和立面效果要求,启闭方便,避免设置在梁、柱、隔墙等位置。其高度一般在离地面800-1200mm比较适宜。(在幼儿园及小学等楼房,幕墙的设计要多考虑到安全因素,可以考虑幕墙的开启位置偏高)u 室内视线的良好性:离室内地面1400-180

13、0mm的位置不要设置横向分格,因为这高度正好是人的眼睛离地面的高度,这样会影响人在室内观察室外的效果。幕墙的幕墙的主要主要使用功能使用功能:采光、通风采光、通风、保温、隔音、保温、隔音.20 幕墙分格幕墙分格-功能性要求(功能性要求(04)实用舒适,人性化u 开启扇大小的合理性:特别是手动开启窗的大小,注意重量,手动开启窗的大小,注意重量,启闭要灵活方便。1、公共建筑的要求:“外窗不宜过大,可开启面积不应小于窗面积的30”2、住宅建筑的要求:“卧室、起居室(厅)、厨房应设置外窗,窗地面积比不应小于17”;住宅应能自然通风,每套住宅的通风开口面积不应小于地面面积的5 3、铝合金门窗GB/T847

14、9-2003及GB/T8478-2003规范要求:铝合金门窗的启闭力应不大于50N;建筑装饰装修工程质量验收GB50210-2100规范要求:铝合金推拉门窗扇开关力不大于100N。4、开启扇的大小也受到开启五金件配件(参考五金图册开启扇尺寸的范围)、开启方式的影响,最终要通过计算得出。5、洞口门窗:建议装合页的单开窗控制在600 x1500;装四连杆的窗控制在600 x1200、600 x1500、900 x1500、1200 x1500;门的尺寸控制在1000 x2000;推拉窗900 x1800。(外开窗宽度最好不能超过750,否则过大的话,窗完全打开后,不好关闭)6、幕墙开启窗:大多数为

15、外开上悬窗。常见宽度尺寸为12001500mm,高度尺寸为12002000mm。21 幕墙分格幕墙分格-功能性要求(功能性要求(04)实用舒适,人性化u 与室内空间组合相适应,柱、墙的位置设立柱:在房间隔墙的位置设置竖向分格,这样有利于室内装修,可以很好的把两个房间分开,隔声效果好。u 建筑的伸缩缝处:应结合节点作特殊处理,必须设置分格,且不宜过大。u 采光的合理性u 特别注意公共场所功能性,例如火车站站房(参考铁道部颁发铁路旅客车站细部设计)比如:1、主入口门洞总高度应在3600mm 以上,门扇的开启高度不应小于3000mm,每樘门的最小宽度不应小于2100mm。2、玻璃幕墙从楼、地面向上的

16、第一块的玻璃分格高度不应小于2200mm。3、为了保证公共场所的良好视角效果,玻璃分格应尽可能加大。22 幕墙分格幕墙分格-存在问题存在问题面对现实,加强交流工程现状烦恼不绝 建筑设计师通病:只要保证功能没问题和建筑效果业主满意就行。建筑设计师和业主对建筑的外立面效果要求:通常是粗线条,如什么部位采用什么形式的幕墙,在什么地方设置装饰带,板块采用横向分格还是竖向分格等。(加强交流,磨刀不误砍柴工)建筑设计院提供的图纸,基本的分格不能改变(尽量采用原蓝图设计方案)建筑设计师对幕墙材料的常用规格及相关性能不熟悉,分格不合理,造成施工困难、材料浪费、造价过高等情况。(以价格低来诱导业主)建筑设计师:美观性、功能性、安全性、经济性 甲方/业主:经济性、美观性、功能性、安全性 幕墙设计师:安全性、经济性、美观性、功能性“干活不由东,累死也无功”。业主的意见和要求往往是不合理的、不讲理的,外行领导内行。(在幕墙分格上,尽量避免或减少业主的干预,多点与建筑师交换意见,以此引导业主)不同立场不同立场23综上所述,幕墙设计要熟知的几个要素:综上所述,幕墙设计要熟知的几个要素:1、了解幕墙材料性能及规格、
