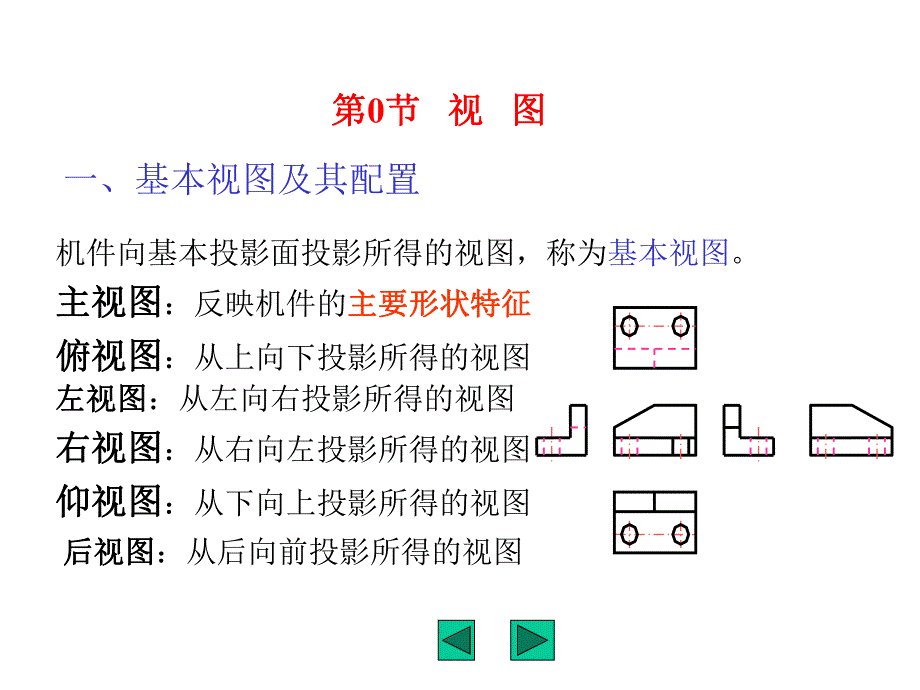

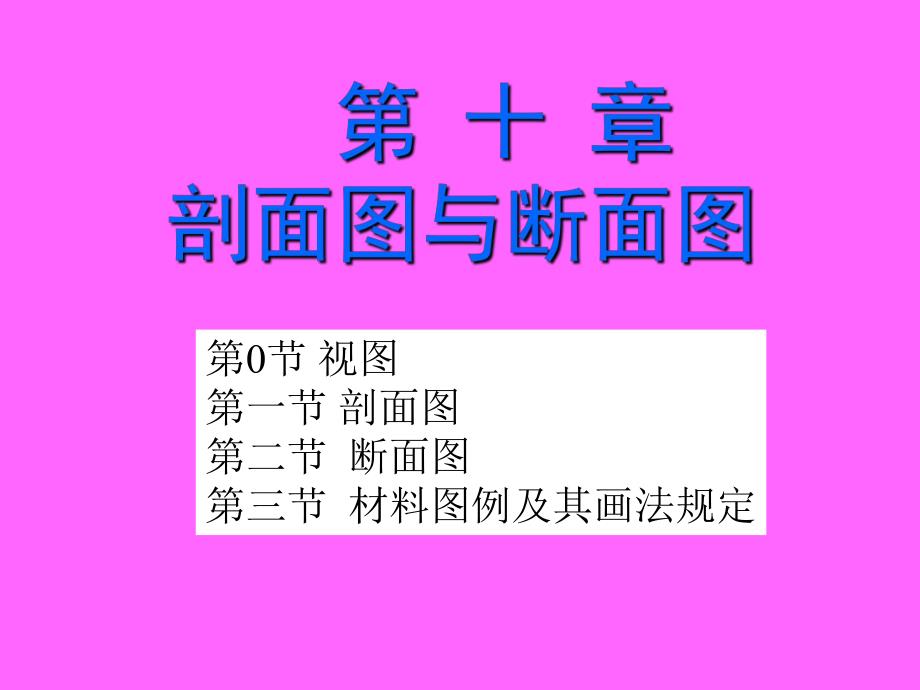

1、第0节 视图第一节 剖面图第二节 断面图第三节 材料图例及其画法规定第二章 房屋建筑制图的基本表示方法视图第第0节节 视视 图图一、基本视图及其配置机件向基本投影面投影所得的视图，称为基本视图。主视图主视图：反映机件的主要形状特征主要形状特征俯视图俯视图：从上向下投影所得的视图左视图左视图：从左向右投影所得的视图右视图右视图：从右向左投影所得的视图仰视图仰视图：从下向上投影所得的视图后视图后视图：从后向前投影所得的视图基本视图的标准配置投影的选择投影的选择投影的选择：投影的选择：选择投影数量 选择正面投影图选择投影数量选择投影数量 一般的建筑形体，可用三面投影图来表示。名称为：正立面图、平面图
2、、侧立面图。正立面图、平面图、侧立面图。在保证表达完整清晰的前提下，可选用单面投影，两面投影，三面投影，甚至更多的投影。当采用多投影多投影表达形体时，若一张图纸画不下所有投影，允许把各投影分开布置在几张图纸上，在图纸的下方注上图名。例例投影的选择投影的选择2.用两个投影表示门轴铁脚例3.用三个投影表示台阶门轴铁脚台阶H投影示出台阶的弧形扶手的弧形投影的选择投影的选择南立面图东立面图剖面图 在画物体的图样时，我们把可见的轮廓线画成实线，不可见的轮廓线画成虚线。因此，当物体内部形状或构造比较复杂或被遮挡的部分较多时，仅用外部投影就无法表达清楚。例如：一栋楼房内部有各种房间，还有楼梯、门窗、地下基础
3、等，如果都用虚线表示这些看不见的部分，必然形成图形中虚实线重叠交错，混淆不清，内外层次不明，无法表示清楚房屋内部构造，也不利于标注尺寸和读图。为了改变这种状况，制图中采用剖面图与断面图剖面图与断面图的图样画法。即假想即假想将物体剖开，使原来看不见的内部构造成为可见将物体剖开，使原来看不见的内部构造成为可见。剖面图第一节第一节 剖面图剖面图(182页页)剖面图一、剖面图的形成二、剖面图的画法三、剖面图的种类用于表达形体的内部结构第一节第一节 剖面图剖面图第一节第一节 剖面图剖面图一、剖面图的形成及画法一、剖面图的形成及画法术语术语：剖切平面假想用来剖切物体的平面。剖面图假想用剖切平面剖开物体，将
4、处在观察者和剖切面之间的部分移去，而将其余部分其余部分向投影面投射，所得的图形称为剖面图。例剖切符号剖切符号用于表示剖切面的位置的符号。材料图例第一第一 节节 剖面图剖面图剖面图的标注剖面图的标注表示投影方向用粗实线,长4-6mm11223333 编号从左至右左至右,从下至上连续下至上连续编排,并把阿拉伯数字写在投影方向线的端部。建施-5表示该剖面图画在建施第5号图上表示剖切平面的位置用粗实线,长6-10mm在相应的剖面图上写图名：1-1，2-2，3-3。序号名称图例备注1自然土壤包括各种自然土壤2夯实土壤分层洒水素土夯实3砂砾土、碎砖三合土4石材5普通砖包括实心砖、多孔砖、砌块等砌体。短面较
5、窄不易绘出图例线时，可涂红6耐火砖包括耐酸砖等砌体7空心砖指非承重砖砌体8饰面砖包括铺地砖、马塞克、陶瓷锦砖、人造大理石等9焦渣、矿渣包括与水泥、石灰等混合而成的材料10多孔材料包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重加气混凝土、软木等未完，见184页常用材料图例常用材料图例二、剖面图的种类全剖面 第一节第一节 剖面图剖面图第一节第一节 剖面图剖面图作剖面图基础例例：根据基础的三个视图，作全剖视图。1122剖切位置的选择剖切位置的选择:过形体内部结构的对称线,完整剖切内部形状。第一节第一节 剖面图剖面图-全剖面全剖面例11221-12-2例第四节第四节 剖面图的画法剖面图的画法阶梯剖面例
6、:台阶门洞雨蓬例第一节第一节 剖面图剖面图-阶梯剖面阶梯剖面1）选择剖切位置（相同结构剖切一个）2）画图1-1112.阶梯剖面：假想一个或多个相互平行的平面剖切形体阶梯剖面：假想一个或多个相互平行的平面剖切形体,得到的剖面图叫阶梯剖面图。得到的剖面图叫阶梯剖面图。第一节第一节 剖面图剖面图-阶梯剖面阶梯剖面22 剖面11 剖面2211阶梯剖面图半剖面3.旋转剖面第一节第一节 剖面图剖面图-旋转剖旋转剖（展开剖面图（展开剖面图）3.旋转剖面：用两个相交的剖切平面（交线垂直于某旋转剖面：用两个相交的剖切平面（交线垂直于某 个基本投影面）剖开形体的方法，称为个基本投影面）剖开形体的方法，称为 旋转剖
7、。旋转剖。画图时把倾斜于基本投影面的 内部结构假想旋转后再投影。例1-1（展开）（展开）11第一节第一节 剖面图剖面图-旋转剖面旋转剖面（展开剖面图（展开剖面图）楼梯的展开剖面图 相交剖切平面相交剖切平面剖面（展开）1-1剖面（展开）114.半剖面例第一节第一节 剖面图剖面图-半剖面半剖面4.半剖面：半剖面：当形体的左右或前后对称内外形状都较复杂时,可画 出由半个外形和半个剖面图拼成的图形,以同时表达形体的外形和内部构造这种剖面图称半剖面。(a)杯形基础的平面(b)杯形基础的立面(c)杯形基础的 半剖面图杯形基础的平面、立面和半剖面图例：把主视图画成半剖视图细点画线为界5.局部剖面第一节第一节
8、 剖面图剖面图-半剖面半剖面6.分层局部剖面第一节第一节 剖面图剖面图-局部剖面局部剖面5.局部剖面：当形体的外形较复杂，可以保留大部分外局部剖面：当形体的外形较复杂，可以保留大部分外 形而剖切形体的某个部分，得到的剖面图形而剖切形体的某个部分，得到的剖面图 称为局部剖面图。称为局部剖面图。局部剖面图6.分层局部剖面分层局部剖面硬木地面 地面木楔.钉子现浇钢筋混凝土梁板水泥沙浆找平层木格栅第一节第一节 剖面图剖面图-分层局部剖面分层局部剖面断面图梁水泥沙浆找平层现浇钢筋混凝土板木格栅木楔.钉子立体图立体图投影图投影图第二节第二节 断面图断面图-移出断面移出断面重合断面一、基本概念与画法一、基本
9、概念与画法断面图断面图:假想用剖切平面将形体的某处切断，仅画出 该剖切面与形体接触部分的图形，这个图形 称为断面图。断面图。注意注意剖面图与断面图的区别：1图形；2剖切符号。移出断面移出断面1-1 1-1 断面断面2-2 2-2 断面断面3-3 3-3 断面断面1 11 12 22 23 33 31.移出断面移出断面:二、断面图种类二、断面图种类注意：注意：当投影图的轮廓线为粗实线时，重合断面的轮廓线用细实线，当投影图的轮廓线为细实线时，重合断面的轮廓线用粗实线。第二节第二节 断面图断面图重合断面重合断面2.断面图画在投影图之内重合断面（折倒断面）重合断面（折倒断面）例11粗实线粗实线6-10
10、mm表示向右投影表示向右投影(a)(b)第二节第二节 断面图断面图-重合断面重合断面中断断面（a）表示屋面的坡度变化（b）表示的是梁板结构的屋面坡度。折倒断面例第二节第二节 断面图断面图中断断面中断断面3.中断断面图中断断面图:将杆件的断面置于杆件投影的断开处，这种断面图称 为中断断面图中断断面图。三、三、断面图与剖面图的关系断面图与剖面图的关系相同点相同点：均为剖切后得到的投影图。不同点不同点：断面图只画剖切到的投影只画剖切到的投影，而剖面图则应画 出剖切到的和可见部分的投影。两者的关系两者的关系：剖面图中包含着断面。材料图例第二节第二节 断面图断面图断面图与剖面图的关系断面图与剖面图的关系
