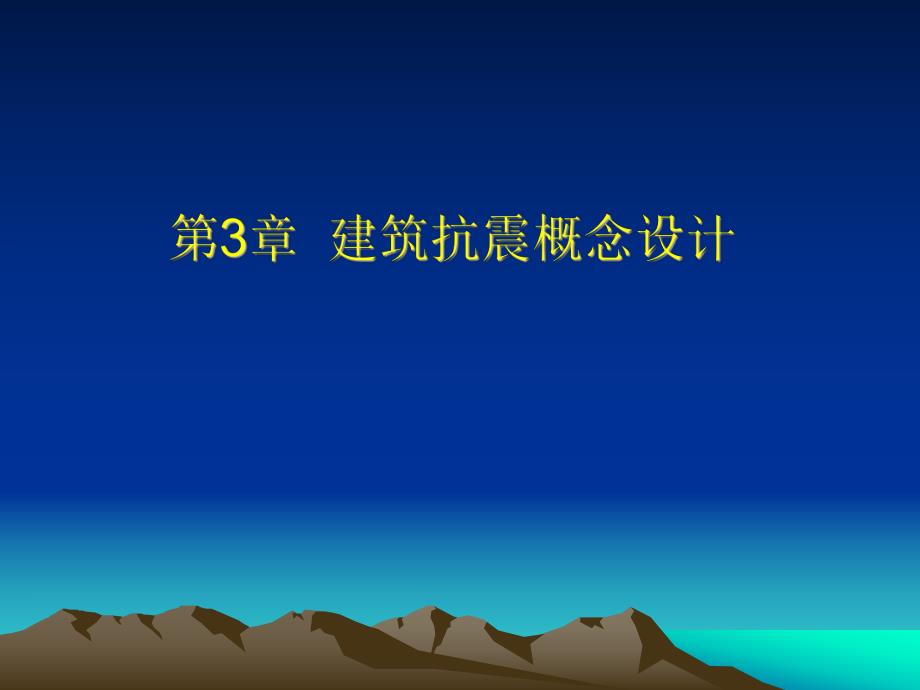

《建筑抗震概念设计讲义.ppt》由会员分享，可在线阅读，更多相关《建筑抗震概念设计讲义.ppt（44页珍藏版）》请在第壹文秘上搜索。

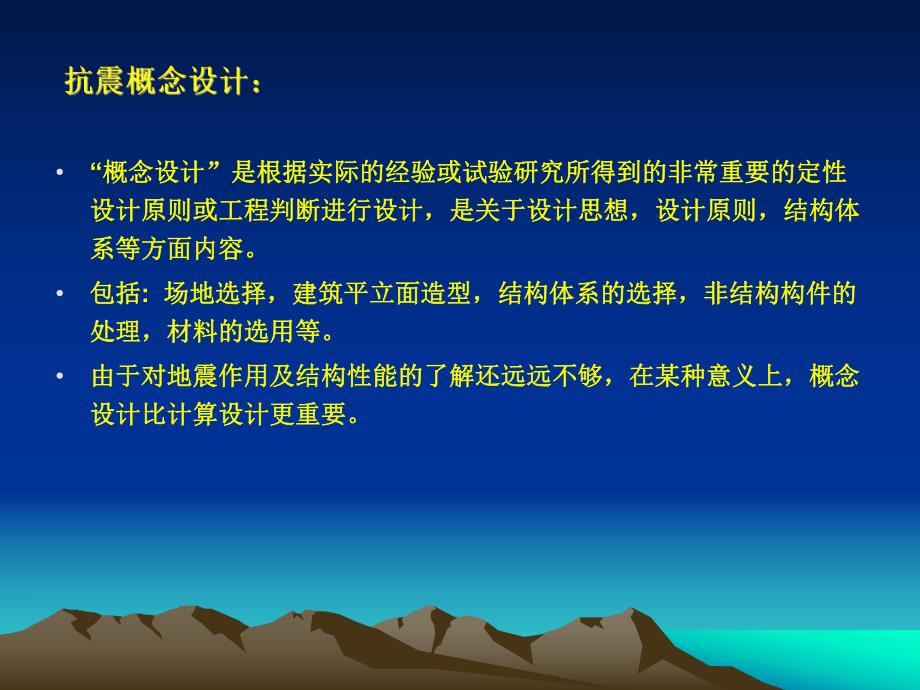

1、“概念设计概念设计”是根据实际的经验或试验研究所得到的非常重要的定性是根据实际的经验或试验研究所得到的非常重要的定性设计原则或工程判断进行设计，是关于设计思想，设计原则，结构体设计原则或工程判断进行设计，是关于设计思想，设计原则，结构体系等方面内容。系等方面内容。包括包括:场地选择，建筑平立面造型，结构体系的选择，非结构构件的场地选择，建筑平立面造型，结构体系的选择，非结构构件的处理，材料的选用等。处理，材料的选用等。由于对地震作用及结构性能的了解还远远不够，在某种意义上，概念由于对地震作用及结构性能的了解还远远不够，在某种意义上，概念设计比计算设计更重要。设计比计算设计更重要。4.1 4.1

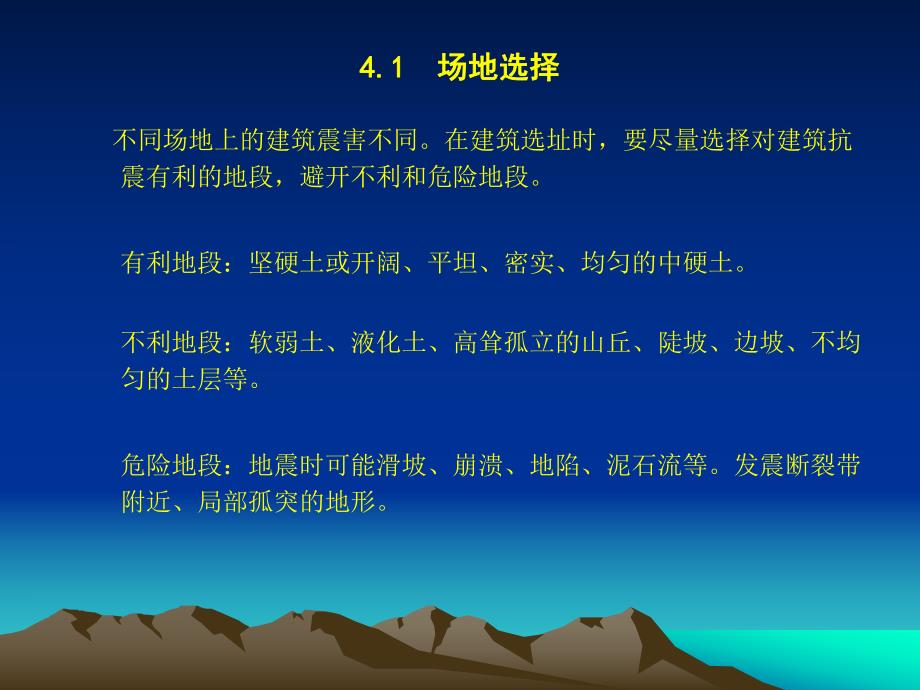

2、 场地选择场地选择 不同场地上的建筑震害不同。在建筑选址时，要尽量选择对建筑抗震有利的地段，避开不利和危险地段。有利地段：坚硬土或开阔、平坦、密实、均匀的中硬土。不利地段：软弱土、液化土、高耸孤立的山丘、陡坡、边坡、不均匀的土层等。危险地段：地震时可能滑坡、崩溃、地陷、泥石流等。发震断裂带附近、局部孤突的地形。关于地基基础设计，抗震规范有如下规定：关于地基基础设计，抗震规范有如下规定：1、避开危险地带（如断裂带等）2、同一结构单元的基础不宜设置在性质截然不同的地基上。3、同一结构单元的基础不宜部分采用天然地基，部分采用桩基。4、软弱地基上的基础应加强其整体性和刚性。4.2 建筑的平立面布置1.
3、建筑平面布置 建筑物的平、立面布置宜规则、对称，质量和刚度变化均匀，避免楼层错层。2.建筑立面布置建筑沿竖向的质量、刚度变化要均匀。防止出现竖向收进过大符合 B1B0.75要求的建筑物，可以认为是竖向较规则的建筑物。3.房屋的高度一般而言，房屋愈高，所受到的地震力和倾覆力矩愈大，破坏的可能性也愈大。“抗震规范”和“高层规程”，对各种结构体系适用范围内建筑物的最大高度均作出了规定，超出该规定的，要进行专门研究。4.房屋的高宽比按结构体系和地震烈度区分对房屋高宽比的要求。5、必要时设置防震缝当建筑的类型、体系、体型较复杂时，宜设置防震缝。要保证缝有足够的宽度，用缝分割的单元为独立的简单结构单元。作
4、业：作业：1、在什么情况下应设置防震缝？、在什么情况下应设置防震缝？2、对防震缝宽度的要求是什么？、对防震缝宽度的要求是什么？4.3 4.3 结构选型与结构布置结构选型与结构布置l 结构选型1、结构材料的选择 单从抗震角度考虑，作为一种好的结构形式，应具备下列性能：延性系数高；“强度重力”比值大；匀质性好；正交各向同性；构件的连接具有整体性、连续性和较好的延性，并能发挥材料的全部强度。结构形式依其抗震性能优劣而排列的顺序是：钢结构；型钢混凝土结构；混凝土-钢混合结构；现浇钢筋混凝土结构；预应力混凝土结构；装配式钢筋混凝土结构；配筋砌体结构；砌体结构等。依据对抗震结构体系的一般要求，如何提高砌体
5、结构的抗震能力？延性系数高；“强度重力”比值大；匀质性好；正交各向同性；构件的连接具有整体性、连续性和较好的延性，并能发挥材料的全部强度。加设构造柱和圈梁是提高砌体结构房屋抗震能力的有效途径。作业：圈梁的主要作业：圈梁的主要作用有哪些？作用有哪些？要要求求措措施施2、抗震结构体系的确定“抗震规范”关于抗震结构体系，有下列各项要求：应具有明确的计算简图和合理的地震作用传递途径；宜有多道抗震防线，应避免因部分结构或构件破坏而导致整个体系丧失抗震能力或对重力的承载能力；应具备必要的强度，良好的变形能力和耗能能力；宜具有合理的刚度和强度分布，避免因局部削弱或突变形成薄弱部位，产生过大的应力集中或塑性变
6、形集中；对可能出现的薄弱部位，应采取措施提高抗震能力。l结构布置的一般原则1、平面布置力求对称（质量，刚度，强度）。刚度中心刚度中心质量中心质量中心典型案例典型案例平面布置除了要求各向对称外，还希望能具有较大的抗扭刚度。注意：虚假的对称伸缩缝2、竖向布置力求均匀结构竖向布置的关键在于，尽可能使其竖向刚度、强度变化均匀，避免出现薄弱层，并应尽可能降低房屋的重心。（1）注意上刚下柔的结构的处理框支剪力墙底部框架 应保证下部结构的抗侧刚度不能小于上部抗侧刚度的一定比例。（2）同一楼层的框架柱，应该具有大致相同的刚度、强度和延性 有利有利不利不利（3）防止出现短柱错误的作法错误的作法正确的作法正确的作
7、法抗震结构除了承担水平地震作用外，更重要的是承担竖向荷载作用。一旦竖向承载能力不足，就会导致建筑的倒塌。多道抗震防线的意义 一个抗震结构体系，应由若干个延性较好的分体系组成，并由延性较好的结构构件连接起来协同工作。如框架-抗震墙体系是由延性框架和抗震墙两个系统组成；双肢或多肢抗震墙体系由若干个单肢墙分系统组成。抗震结构体系应有最大可能数量的内部、外部赘余度，有意识地建立起一系列分布的屈服区，使结构能够吸收和耗散大量的地震能量，一旦破坏也易于修复。4.4 多道抗震防线纯框架结构的刚度较小，可以增设部分抗震墙，形成框架-抗震墙体系。抗震墙的主要作用是提高结构的抗侧刚度，增加结构的抗震能力。=+第一
8、道防线第一道防线第二道防线第二道防线竖向荷载：主要由框架承担水平地震荷载：主要由抗震墙承担，保护框架承担竖向荷载第一道防线第一道防线第二道防线，连梁屈服第二道防线，连梁屈服双肢剪力墙整体的刚度大，连梁起约束作用，在地震作用下变形小。连梁屈服后，结构为两个并联的单肢墙，刚度减小，继续抵抗地震。框架-筒体结构柱铰机制 不利 梁铰机制（延性框架）剪力墙连梁结构第一道防线：大筒第一道防线：大筒第二道防线：小筒第二道防线：小筒第三道防线：框架第三道防线：框架框架结构第一道防线：梁第一道防线：梁第二道防线：柱第二道防线：柱梁首先屈服，保护结构不倒塌。框架破坏机制 梁铰机制梁铰机制 柱铰机制柱铰机制作业：哪
9、种破坏机制有利于抗震？为什么？你认作业：哪种破坏机制有利于抗震？为什么？你认为怎样才能保证该破坏机制。为怎样才能保证该破坏机制。柱 铰 机 制 不 利 梁 铰 机 制（延 性框 架）剪 力 墙 连 梁 结 构第一道防线：支撑第一道防线：支撑第二道防线：框架第二道防线：框架作业：抗震结构体系第一作业：抗震结构体系第一道防线构件选择的原则是道防线构件选择的原则是什么？什么？4.5 刚度、承载力和延性的匹配结构刚度的分布：关系到结构的内力分配，某些部位刚度过大会导致该处的内力（或应力）集中。承载力分布：在大地震下结构不存在强度的储备。设计者要做的是保证结构的强度分布均匀。即结构实际强度的分布与地震作
10、用的分布相一致。否则就会出现薄弱层。必要的强度、延性、耗能能力。力变形延性的概念1、结构的延性定义为：结构承载能力无明显降低的前提下，结构发生非弹性变形的能力。这里“无明显降低”比较认同的指标是，不低于其极限承载力的85。在结构抗震设计中，“结构延性”这个术语实际上有以下5层含义：结构总体延性：一般用结构的“顶点侧移比”或结构的“平均层间侧移比”来表达；结构楼层延性：以一个楼层的层间侧移比来表达；构件延性：指整个结构中某一构件（一榀框架或一片墙体）的延性；杆件延性：指一个构件中某一杆件（框架中的梁或柱，墙片中的连梁或墙肢）的延性。杆件截面的延性。2、延性设计的原则 对结构中重要构件的延性要求，
11、高于对结构总体的延性要求；对构件中关键杆件或部位的延性要求，又高于对整个构件的延性要求。比较经济有效的办法是，有选择地重点提高结构中的重要构件以及某些构件中关键杆件或关键部位的延性。其原则是：（1）在结构的竖向，应该重点提高可能出现塑性变形集中的相对柔弱楼层的构件延性。（一般是底层）（2）在平面位置上，应该着重提高房屋周边转角处、平面突变处以及复杂平面各翼相接处的构件延性。对于偏心结构，应加大房屋周边特别是刚度较弱一端构件的延性。（3）对于具有多道抗震防线的抗侧力体系，应着重提高第一道防线中构件的延性。（4）应着重提高关键杆件的延性。例如，对于框架和框架筒体，应优先提高柱的延性；对于联肢墙，应
12、特别注意加大各层窗裙梁的延性；（5）在同一杆件中，重点提高延性的部位应该是预期该构件地震时首先屈服的部位。例如梁的两端、柱的上下端、抗震墙墙肢的根部等。3、改善构件及结构延性的途径（1）控制构件的破坏形态弯曲破坏的延性远远大于剪切破坏的延性。称为：“强剪弱弯”设计原则（2）控制框架结构的破坏机制使梁的弯曲破坏先于柱的弯曲破坏。称为：“强柱弱梁”设计原则（3）结构构件破坏与节点破坏的关系使构件的破坏先于节点的破坏。称为：“强节点弱构件”设计原则（4）避免构件的锚固破坏 “强锚固”设计原则。（5）减小杆件轴压比（N/bhfc）轴压比是影响钢筋混凝土柱延性的一个关键性因素。6）高强混凝土的应用范围
13、规范规定：9度时不宜超过C60，8度时不宜超过C70。（7）钢纤维混凝土的应用 良好的抗冲击韧性和抗地震延性。（8）型钢混凝土的应用 变形能力和耗能能力只有强度而无较好的变形能力，在地震作用下很容易发生脆性破坏。只有变形能力，而抗侧强度和刚度不足，在较小的地震下就会产生较大的变形。耗能能力：抗侧强度 变形能力抗震的有效措施：必要的强度+提高变形能力的措施例如：砖砌体结构加构造柱和圈梁、框架结构加剪力墙或支撑4.6 确保结构的整体性结构具有连续性，避免散架。加强结构构件的延性，避免脆性破坏。保证结构的节点的强度和延性，使节点的强度、连接、及锚固等强于构件。4.7 非结构部件处理1、如隔墙、雨棚、挑檐、广告牌等应加强锚固和连接，防止倒塌。2、围护墙、填充墙的连接。刚度的重新分布问题：填充墙的刚度大，布置时应注意刚 度的均匀。短柱问题。材料采用和施工质量问题砖的强度等级不低于MU10，砂浆的强度等级不低于M5。砼的强度等级：一级框架不低于C30，其他不低于C20。纵向钢筋宜为HRB400、HRB335级，箍筋宜为HRB335、HRB400、HPB235级钢筋。
