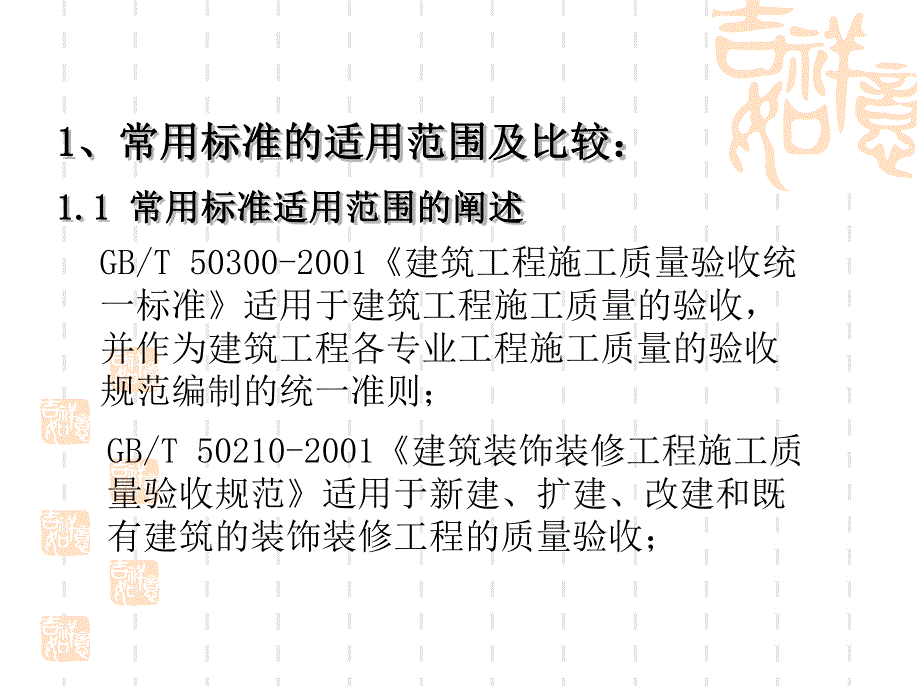

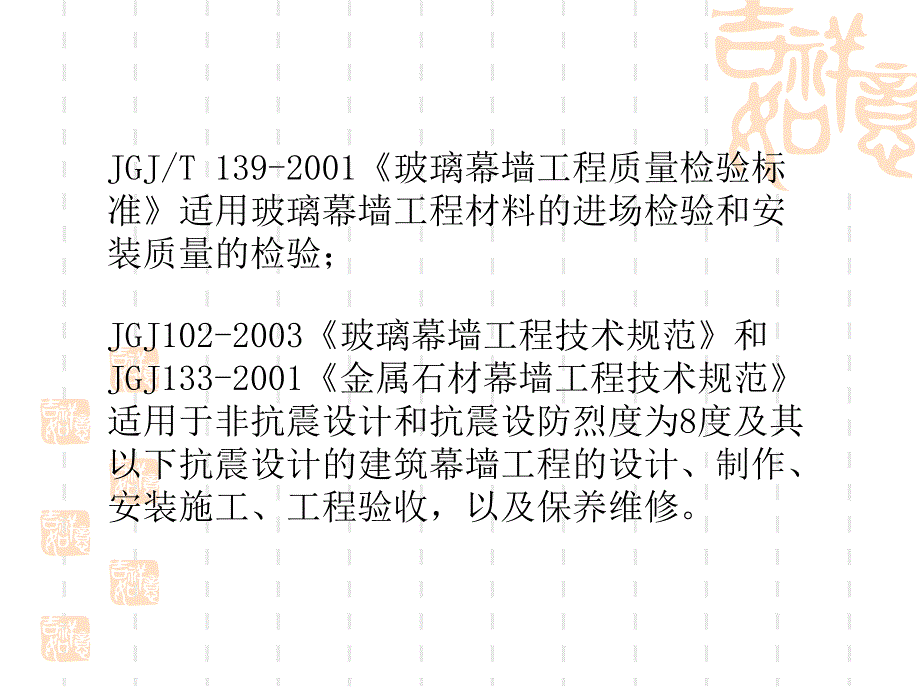

1、建筑幕墙工程建筑幕墙工程文件管理及质量评价文件管理及质量评价1 1、常用标准的适用范围及比较：、常用标准的适用范围及比较：1.1 1.1 常用标准适用范围的阐述常用标准适用范围的阐述GB/T 50300-2001建筑工程施工质量验收统一标准适用于建筑工程施工质量的验收，并作为建筑工程各专业工程施工质量的验收规范编制的统一准则；GB/T 50210-2001建筑装饰装修工程施工质量验收规范适用于新建、扩建、改建和既有建筑的装饰装修工程的质量验收；JGJ/T 139-2001玻璃幕墙工程质量检验标准适用玻璃幕墙工程材料的进场检验和安装质量的检验；JGJ102-2003玻璃幕墙工程技术规范和JGJ1
2、33-2001金属石材幕墙工程技术规范适用于非抗震设计和抗震设防烈度为8度及其以下抗震设计的建筑幕墙工程的设计、制作、安装施工、工程验收，以及保养维修。1.2 1.2 适用比较说明适用比较说明JGJ102-2003和JGJ139-2001标准适用于检验和验收，并且包含了进货、加工制作、安装、工程全过程验收；JGJ/T 139-2001标准仅适用于材料进场和安装过程的检验、GB/T50210-2001适用于工程的验收。2 2、工程文件的管理及程序：、工程文件的管理及程序：2.1 2.1 工程质量控制资料工程质量控制资料2.1.1 2.1.1 图纸会审、设计变更、工程洽商记录图纸会审、设计变更、工
3、程洽商记录（1）图纸会审 1）图纸会审由建设（监理）单位组织，设计单位 交底，勘察、施工等单位参加（含分包）。2）图纸会审前各单位应做好图纸自审，形成自审 记录，报建设（监理）单位并由其转交设计单 位进行设计交底准备。3）图纸会审纪要由施工单位按建筑、结构、安装 等顺序整理、汇总，各单位技术负责人会签并 加盖公章形成正式文件。4）图纸会审纪要是正式文件，不得在纪要上涂改 或变更。5）对图纸会审提出的问题，凡涉及设计变更的均 应由设计单位按规定程序发出设计变更单 （图），重要设计变更应由原施工图审查机构 审核后方可实施。6）图纸会审的主要内容：设计是否符合国家现行 规范标准和施工技术装备条件；特
4、殊技术措施 在技术上是否有困难、能否保证施工安全；特 殊材料的品种、规格、数量等是否满足需要；建筑、结构、水卫、电气、设备等之间有无矛 盾；图纸尺寸、坐标、标高及管线、道路交叉 连接是否正确；图纸及说明是否齐全、清楚、明确；施工图审查机构的意见是否已反馈并通 过其认可。（2）设计变更1）施工单位必须按照工程设计图纸和施工技术标准施工，不得擅自修改工程设计；施工过程中如发现设计文件和图纸有差错、不合理，或因施工条件、材料规格、品种、质量不能够完全符合设计要求需进行施工图修改时，应由设计单位修改设计并由建设（监理）单位签认。2）建设（监理）单位对建筑工程提出的修改意见，须设计单位同意并由其修改设计
5、。3）涉及工程规模、规划、环境、消防、人防等政府监管內容的修改，须相关行政主管部门同意后，方可进行设计变更。4）设计变更应及时办理，內容必须明确具体，变更应注明原图号，必要时应附图。5）设计变更应严格执行变更签证制度，重要设计变更应由原施工图审查机构审核后方可实施。6）分包工程的设计变更应通过工程总包单位确认后，方可办理设计变更。7）所有设计变更应汇总于设计变更汇总记录,见质控（建）表4.1.11。（3）工程洽商记录 1）工程洽商是有关单位就技术或其他事务交换意见的记录文件，其内容涉及设计变更的，应由建设（监理）单位、设计单位、施工单位各方签认并满足设计变更记录的有关规定。不涉及设计变更的，由
6、洽商涉及各方签认。2）工程洽商记录按日期先后顺序编号，填写质控（建）表4.1.12。3）工程洽商经签认后不得随意涂改或删除。4）工程洽商记录原件存档于提出单位，其他单位可复印（复印件应注明原件存放处）。2.1.2 2.1.2 原材料出厂合格证及进场检（试）验报告原材料出厂合格证及进场检（试）验报告（1）一般规定及通用检验资料 1）材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批随机抽取3且不得少于5件。2）通用资料有：进货自检记录、产品性能型式检测报告、产品合格证（商检证）。（2）主要材料进场检验资料 1）铝型材：产品合格证、型材的力学性能型式检验报告、进口型材
7、商检证、质保书、复验报告（合同、标书或监理要求）。2）钢型材：产品合格证、钢材的力学性能检验报告（按同牌号不大60t一批）、进口型材商检证、热浸镀工艺处理质量证书、复验报告（合同、标书或监理要求）。3）玻璃：产品合格证、中空玻璃的性能型式型式检验报告、热发射玻璃的光学性能型式型式检验报告、进口玻璃商检证、质保书、复验报告（合同、标书或监理要求）。4）硅酮结构胶及耐候胶：产品合格证、质保书、相容性和剥离粘结性试验报告、进口胶商检证、密封材料及衬垫材料的产品合格证。5）五金件及其他配件：产品合格证。6）后置锚栓：产品合格证、符合设计要求的现 场抗拉拔试验报告。(数量按省标)7）防火材料：产品合格证
8、、材料耐火检验报告。2.1.3 2.1.3 隐蔽验收记录隐蔽验收记录（1）预埋件或后埋件的埋设。（2）构件的连接节点及与主体结构的连接节点。（3）幕墙四周、幕墙内表面与主体结构之间的封堵。（4）幕墙伸缩缝、沉降缝、防震缝及墙面转角节点。（5）板块的固定。（6）防雷连接节点。（7）防火、隔烟节点。（8）幕墙的保温层及防潮层的设置。（9）单元式幕墙的封口节点。2.1.42.1.4施工记录施工记录幕墙构件和组件的加工制作（预检）记录，预检工程检查记录见质控表4.1.6.6。2.1.5 2.1.5 检验批、分项、分部（子分部）检验批、分项、分部（子分部）工程质量验收记录工程质量验收记录（1）分部（子分
9、部）、分项、检验批的划分应符合国家标准建筑工程施工质量验收统一标准GB50300的规定。（2）检验批、分项、分部（子分部）工程质量验收应符合现行国家标准、行业标准及地方标准的规定。（3）检验批、分项、分部（子分部）验收程序和 组织应符合下列规定：1）检验批及分项工程应由监理工程师（建设单位项目技术负责人）组织施工单位项目专业质量（技术）负责人等进行验收。检验批质量验收记录应按统一编号的相应的检验批表格执行。分项工程质量验收记录见质控表4.1.91。2）当工程按子分部进行验收时，子分部工程应由总监理工程师（建设单位项目负责人）组织施工单位项目负责人和技术、质量负责人等进行验收。并应按质控（建）表
10、4.1.9635内容填写完整。其中：a.桩基、地基处理、无支护土方、有支护土方4个子分部的验收勘察、设计单位工程项目负责人和施工单位技术、质量部门负责人应参加，且桩基工程验收参加单位应加盖公章。b.地基基础分部中的地下防水、劲钢(管)砼、钢结构、砌体基础等4个子分部，主体结构分部中的砼结构、劲钢（管）砼结构、砌体结构、钢结构、木结构、网架和索膜结构6个子分部，建筑装饰装修分部中的幕墙子分部的验收，设计单位工程项目负责人和施工单位技术、质量部门负责人应参加，且幕墙、网架和索膜结构子分部工程验收参加单位应加盖公章。3）分部工程应由总监理工程师（建设单位项目负责人）组织施工单位项目负责人和技术、质量
11、负责人等进行验收。地基与基础、主体结构分部工程的验收设计单位工程项目负责人和施工单位技术、质量部门负责人应参加，其中地基与基础分部的验收工程的勘察单位也应参加，且地基与基础、主体结构分部工程验收参加单位应加盖公章。当工程按子分部验收程序进行时，其分部工程质量验收记录见质控（建）表4.1.93639；当工程未按子分部验收程序而直接使用分项进行验收时，其分部工程质量验收记录见质控表4.1.940，但地基处理、桩基、幕墙、网架和索膜结构必须按子分部规定进行组织验收。（4）检验批质量验收记录应由施工单位项目质检员填写，记录应明确验收结论，签字手续应完整。分项工程质量验收记录应按检验部位、区段填写完整、
12、不得错漏，施工单位检查结论及监理（建设）单位验收结论应明确，各方签证手续应齐全。分部（子分部）工程质量验收记录应按分部表内容填写完整，验收记录清楚，验收结论明确，参加验收各方人员资格应符合要求，各方签字、盖章手续应齐全。2.1.6 2.1.6 其他应形成的记录其他应形成的记录（1）打胶、养护环境的温度、湿度记录。（2）防雷装置测试记录。（3）淋水试验记录。（4）张拉杆索体系预张拉记录及支承装 置的力学性能检验报告。（5）构件和组件的出厂合格证。2.2 2.2 工程安全和功能检验资料工程安全和功能检验资料2.2.1 2.2.1 幕墙的幕墙的“四性四性”检测报告检测报告（1）幕墙的“四性”检测报告
13、包括空气渗透性能、雨水渗漏性能、风压变形性能、平面内变形性能。（2）设计要求做“四性”试验的幕墙必须提供“四性”检测报告。当设计无明确时，由建设、监理、设计、施工商定。（3）幕墙工程验收时，按规定须作“四性”试验的，应提供“四性”检测报告，报告中应有明确的检测结果及结论，并附有必要的试件图纸资料。检测报告见检验（建）表5.1.6.1。（4）同一工程有多种类型幕墙（如玻璃幕墙、金属幕墙、石材幕墙等）的，应按不同类型分别提供“四性”检测报告。（5）幕墙应按设计计算的最大（最不利）层高和分格选取典型的单元作为试件进行检测。试件单元的宽度最少应包括三根垂直受力杆件，其中最少有一根承受设计负荷；高度至少
14、应包括一个层高，并在垂直方向上有两处或两处以上与承重结构相连接。试件单元中必须包括典型的水平接缝和垂直接缝，并包含可开启部分（除非工程中无此部分）。（6）组成检测试件的所有材料及构件均必须按要求实行见证取样送检。（7）检测试件的安装和镶嵌应符合工程设计图纸要求，不得加设任何特殊附件或采取特殊措施，以保证试件受检状况与工程实际相符。（8）幕墙试件的检测应在工程实际幕墙上墙安装之前进行，并附有结构胶、耐候胶相容性试验报告。（9）幕墙试件的检测必须由具备相应资质的检测机构进行检测。2.2.2 2.2.2 幕墙后置埋件的现场抗拔试验报告幕墙后置埋件的现场抗拔试验报告（1）幕墙后置埋件应提供现场拉拔试验
15、报告,后置埋件的抗拔承载力应符合设计要求。（2）同一工程幕墙后置埋件有多种类型的，应按不同类型分别提供现场拉拔试验报告。（3）后置埋件应以同一类型、同一规格、同一工艺、同一施工班组为一批，每批按0.5取样，且不少于5根。DBJ13-56-2004福建省建筑工程文件管理规程（2004-06-01实施）JGJ 145-2004 混凝土结构后锚固技术规程（2005-03-01实施）（4）试验应在后置埋件隐蔽前进行，试验合格后方可隐蔽；若有不合格，应双倍取样复检，若仍有不合格的，则应全数检查。2.3 2.3 工程施工准备文件工程施工准备文件2.3.1 2.3.1 施工组织设计施工组织设计 按三公司要求
