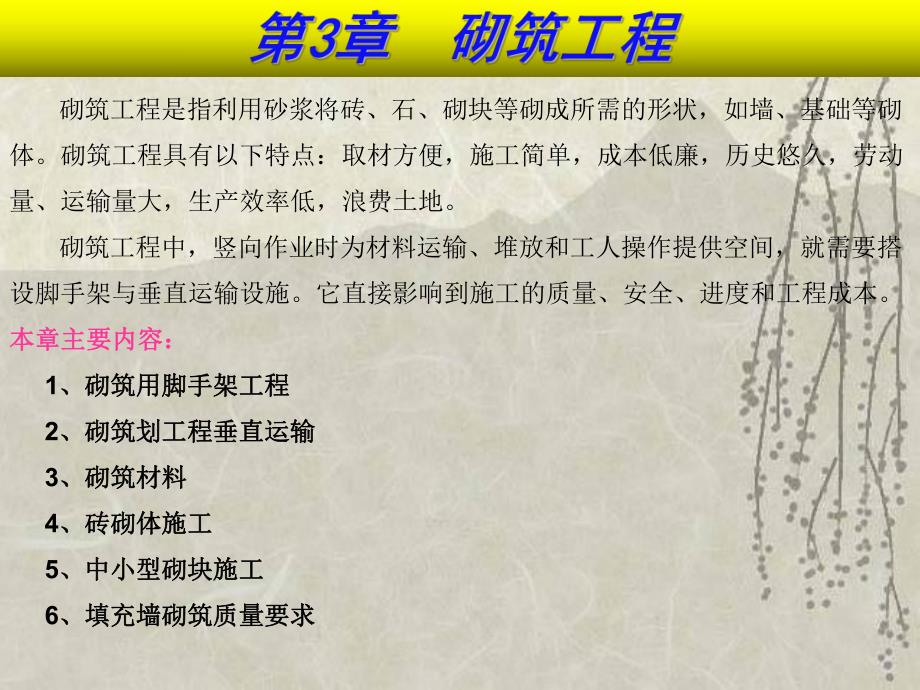

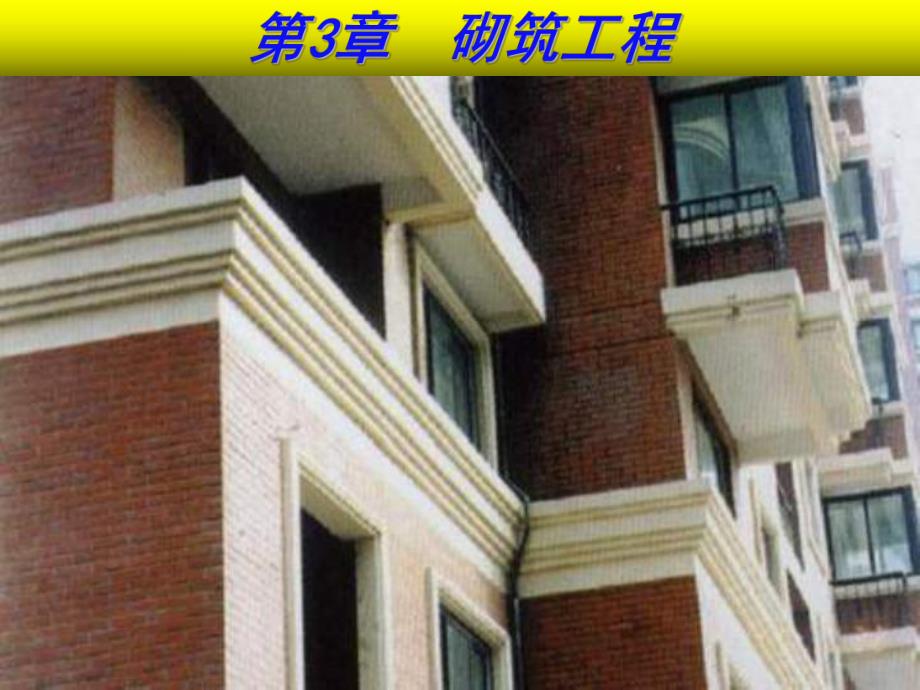

1、建筑施工技术 砌筑工程是指利用砂浆将砖、石、砌块等砌成所需的形状，如墙、基础等砌体。砌筑工程具有以下特点：取材方便，施工简单，成本低廉，历史悠久，劳动量、运输量大，生产效率低，浪费土地。砌筑工程中，竖向作业时为材料运输、堆放和工人操作提供空间，就需要搭设脚手架与垂直运输设施。它直接影响到施工的质量、安全、进度和工程成本。本章主要内容：本章主要内容：1、砌筑用脚手架工程、砌筑用脚手架工程 2、砌筑划工程垂直运输、砌筑划工程垂直运输 3、砌筑材料、砌筑材料 4、砖砌体施工、砖砌体施工 5、中小型砌块施工、中小型砌块施工 6、填充墙砌筑质量要求、填充墙砌筑质量要求 脚手架是建筑施工中不可缺少的临时设
2、施。它是为解决在建筑物高部位施工而专门搭设的，用作操作平台、施工作业和运输通道、并能临时堆放施工用材料和机具。我国脚手架的发展大致经历了三个阶段。第一阶段是解放初期到20世纪60年代，主要利用竹、木材料。20世纪60年代末到70年代，出现了钢管扣件式脚手架、各种钢制工具式脚手架。20世纪80年代以后，进入了多种脚手架并存。脚手架的脚手架的要求：要求：a、满足使用要求（宽、满足使用要求（宽1.52.0m，每步高砌筑，每步高砌筑1.21.4 m，装饰，装饰1.61.8 m），一般为），一般为2m左右，且不得小于左右，且不得小于1.5m；b、有足够的强度、刚度及稳定性；、有足够的强度、刚度及稳定性；
3、c、搭拆简单，搬运方便，能多次周转使用。、搭拆简单，搬运方便，能多次周转使用。d、因地制宜，就地取、因地制宜，就地取 材，尽量节约用料。材，尽量节约用料。脚手架的脚手架的分类分类：按搭设位置分为外、里脚手架按搭设位置分为外、里脚手架；按所用材料分为木、竹和钢管脚手架按所用材料分为木、竹和钢管脚手架；按构造形式分为多立体式、门型按构造形式分为多立体式、门型、悬挑式及吊脚手架等。悬挑式及吊脚手架等。1.1.1外脚手架外脚手架1、扣件式钢管脚手架、扣件式钢管脚手架 扣件式钢管脚手架是属于多立杆式外脚手架中的一种。其特点是：杆配件数量少；装卸方便，利于施工操作；搭设灵活，能搭设高度大；坚固耐用，使用方
4、便。多立杆式外脚手架由立杆、大横杆、小横杆、斜撑、脚手板等组成。图图3-1 多立杆式脚手架多立杆式脚手架a)立面；b)侧面（双排）；c)侧面（单排）1立杆；2大横杆；3小横杆；4脚手板；5栏杆；6抛撑；7斜撑（剪刀撑）；8墙体 （1）构造要求）构造要求 1）钢管杆件：钢管杆件：钢管杆件包括立杆、大横杆、小横杆、剪刀撑、斜杆和抛撑（在脚手架立面之外设置的斜撑）。钢管杆件一般采用外径48mm、壁厚3.5mm的焊接钢管或无缝钢管，用于立杆、大横杆、剪刀撑和斜杆的钢管最大长度为46.5m，最大重量不宜超过50N，以便适合人工操作。用于小横杆的钢管长度宜在1.82.2m，以适应脚手宽的需要。2）扣件）扣
5、件 扣件为杆件的连接件。有可锻铸铁铸造扣件和钢板压制扣件两种。扣件的基本形式有三种：对接扣件：对接扣件用于两根钢管的对接连接；旋转扣件：用于两根钢管呈任意角度交叉的连接；直角扣件：用于两根钢管呈垂直交叉的连接。直角扣件直角扣件 旋转扣旋转扣件件 对接扣件对接扣件 3 3）脚手板）脚手板 脚手板一般用厚2mm的钢板压制而成，长度24m，宽度250mm，表面应有防滑措施。也可采用厚度不小于50mm的杉木板或松木板，长度36m，宽度200250mm；或者采用竹脚手板，有竹笆板和竹片板两种形式。脚手板的材质应符合规定，且脚手板不得有超过允许的变形和缺陷。4）连墙件连墙件 连墙件将立杆与主体结构连接在一
6、起，可用钢管、型钢或粗钢筋等，其间距如表3-1所示。脚手架类型 脚手架高度 m 垂直间距 m 水平间距 m 双 排 60 6 6 50 4 6 单 排 24 6 6 5)底座底座 扣件式钢管脚手架的底座用于承受脚手架立柱传递下来的荷载，底座一般采用厚8mm，边长150200mm的钢板作底板，上焊150mm高的钢管。底座形式有内插式和外套式两种,内插式的外径D1比立杆内径小2mm，外套式的内径D2比立杆外径大2mm。扣件式钢管脚手架底座扣件式钢管脚手架底座 a)内插式底座；b)外套式底座 1承插钢管；2钢板底座 6）扣件式钢管脚手架的搭设要求）扣件式钢管脚手架的搭设要求 扣件式钢管脚手架搭设范围
7、内的地基要夯实找平，做好排水处理,防止积水浸泡地基。立杆中大横杆步距和小横杆间距可按表3-2选用，最下一层步距可放大到1.8m，便于底层施工人员的通行和运输。立杆底座须在底下垫以木板或垫块。杆件搭设时应注意立杆垂直，竖立第一节立柱时，每6跨应暂设一根抛撑(垂直于大横杆，一端支承在地面上)，直至固定件架设好后方可根据情况拆除。剪刀撑设置在脚手架两端的双跨内和中间每隔30m净距的双跨内，仅在架子外侧与地面呈45布置。搭设时将一根斜杆扣在小横杆的伸出部分，同时随着墙体的砌筑，设置连墙杆与墙锚拉。脚手架的拆除按由上而下逐层向下的顺序进行，严禁上下同时作业。严禁将整层或数层固定件拆除后再拆脚手架。严禁抛
8、扔，卸下的材料应集中。表3-2 扣件式钢管脚手架构造尺寸和施工要求2、碗扣式钢管脚手架碗扣式钢管脚手架 （1）基本构造 碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采用碗扣连接，由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，其连接可靠，组成的脚手架整体性好，不存在扣件丢失问题。碗扣接头是该脚手架系统的核心部件，它由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成。上碗扣、上碗扣和限位销按60cm间距设置在钢管立杆之上，其中下碗扣和限位销则直接焊在立杆上。组装时，将上碗扣的缺口对准限位销后，把横杆接头插入下碗扣内，压紧和旋转上碗扣，利用限位销固定上碗扣。碗扣
9、接头可同时连接4根横杆，可以互相垂直或偏转一定角度。a)连接前；b)连接后1立杆；2上碗扣；3下碗扣；4限位销；5横杆；6横杆（2 2）碗扣式脚手架的搭设要求）碗扣式脚手架的搭设要求 碗扣式钢管脚手架立柱横距为1.2m，纵距根据脚手架荷载可为1.2m，.5m，1.8m，2.4m，步距为1.8m，2.4m。搭设时立杆的接长缝应错开，第一层立杆应用长1.8m和3.0m的立杆错开布置，往上均用3.0m长杆，至顶层再用1.8m和3.0m两种长度找平。高30m以下脚手架垂直度应在1/200以内，高30m以上脚手架垂直度应控制在1/4001/600，总高垂直度偏差应不大于100mm.3、门型脚手架门型脚手
10、架 门型脚手架又称多功能门型脚手架，是 一种工厂生产、现场搭设的脚手架，是目前国际上应用最普遍的脚手架之一。门型脚手架由门式框架、剪刀撑和水平梁架或脚手板构成基本单元。a)基本单元；b)门式外脚手架 1门式框架；2剪刀撑；3水平梁架；4螺旋基脚；5连接器；6梯子；7栏杆；8脚手板 4、悬挑脚手架：、悬挑脚手架：外脚架在建筑物外悬挑结构上，悬挑支撑结构有三角桁架下撑外脚架在建筑物外悬挑结构上，悬挑支撑结构有三角桁架下撑式结构和用钢丝绳先拉住水平型钢挑梁的斜拉式结构。（固定）式结构和用钢丝绳先拉住水平型钢挑梁的斜拉式结构。（固定）组成：脚手架、三角桁架、钢丝绳、附墙连接件等。组成：脚手架、三角桁架
11、、钢丝绳、附墙连接件等。用途：高层建筑施工用途：高层建筑施工 5、吊脚手架：、吊脚手架：通过特设支撑点，利用吊索悬吊吊架或吊篮进行砌筑或装饰工程通过特设支撑点，利用吊索悬吊吊架或吊篮进行砌筑或装饰工程操作的一种脚手架。（活动）操作的一种脚手架。（活动）组成：吊架、支撑设施、吊索升降装置。组成：吊架、支撑设施、吊索升降装置。6、爬升脚手架：、爬升脚手架：用少量不落地的附墙脚手架，以钢筋混凝土结构为撑力点，利用少量不落地的附墙脚手架，以钢筋混凝土结构为撑力点，利用提升设备沿建筑物的外墙上下移动。（活动）用提升设备沿建筑物的外墙上下移动。（活动）组成：撑力系统、脚手架系统和提升系统。组成：撑力系统、
12、脚手架系统和提升系统。1.1.2里脚手架 搭设于建筑物内部，每砌完一层墙后，即将其转移到上一层楼面，进行新的一层墙体砌筑。里脚手架也用于外墙砌筑和室内装饰施工。里脚手架用料少，装拆较频繁，要求轻便灵活，装拆方便。其结构形式有折叠式、支柱式和门架式。1 1、折叠式、折叠式 折叠式里脚手架适用于民用建筑的内墙砌筑和内粉刷。根据材料不同，分为角钢、钢管和钢筋折叠式里脚手架，角钢折叠式里脚手架的架设间距，砌墙时不超过2m，粉刷时不超过2.5m。可以搭设两步脚手，第一步高约根据施工层高，沿高度可以搭设两步脚手，第一步高约1m，第二步高约1.65m。钢管和钢筋折叠式里脚手的架设间距，砌墙时不超过1.8m，
13、粉刷时不超过2.2m。折叠式里脚手架折叠式里脚手架 1立柱；2横楞；3挂钩；4铰链 2、支柱式、支柱式 支柱式里脚手架由若干支柱和横杆组成。适用于砌墙和内粉刷。其搭设间距，砌墙时不超过2m，粉刷时不超过2.5m。支柱式里脚手架的支柱有套管式和承插式两种形式。套管式支柱它是将插管插入立管中，以销孔间距调节高度，在插管顶端的凹形支托内搁置方木横杆，横杆上铺设脚手架。架设高度为1.52.1m。套管式支柱套管式支柱 1支脚；2立管；3插管；4销孔3、门架式 门架式里脚手架由两片A形支架与门架组成。适用于砌墙和粉刷。支架间距，砌墙时不超过2.2 m，粉刷时不超过2.5m，其架设高度为1.52.4m。门架
14、式里脚手架门架式里脚手架a)A形支架与门架；b)安装示意1立管；2支脚；3门架；4垫板；5销孔 1.1.3拆除时应注意的问题拆除时应注意的问题1、划出工作区，并做出明显标志，严禁非工作人员入内。2、严格地执行拆除程序，遵守自“上而下、先装后拆”的原则，杜绝上下同时进行拆除的现象发生。3、拆除工作应有统一指挥。做到上下一致、动作协调、相互呼应，以防止构件坠落或伤及人员。4、拆下的杆件及脚手板应传递或用滑轮和绳索运送而下，严禁从高空抛下，以防止伤人和损害材料。5、拆下的各种材料工具应及时分类堆放，并运送到有效地点妥善保存。6、对扣件、螺栓等散状小件应使用容器集中存贮，以免丢失；使用后的钢管应检查，
15、对变形钢管应调直后存放。7、注意钢管和扣件防腐处理。钢管应视环境湿度大小，每年或每两年对钢管外壁除锈后涂一道防锈漆；扣件和螺栓每次使用后，用煤油或其它洗料洗净，涂上机油防锈。1.1.4脚手架工程的安全要求脚手架工程的安全要求1、具有足够的强度、刚度和稳定性，保证使用过程中不发生晃动、倾斜、变形，以保障使用者的人身安全和操作的可靠性。2、架子工作业时，必须戴安全帽、系安全带、穿软底鞋。3、使用脚手架时必须沿外墙设置安全网，以防材料下落伤人和人员高空坠落。4、不得使用腐朽和严重开裂的竹、木脚手板。5、在雨、雪、冰冻的天气施工，架子上要有防滑措施，并在施工前将积雪、冰渣清除干净。6、脚手架与电压为1
16、20kV以下架空输电线路的距离应不小于2m，同时应有隔离防护措施。7、脚手架应有良好的防电避雷装置。钢管脚手架、钢塔架应有可靠的接地装置，每50m长应设一处，经过钢脚手架的电线要严格检查，谨防破皮漏电。8、施工照明通过钢脚手架时，应使用12V以下的低压电源。电动机具必须与钢脚手架接触时，要有良好的绝缘。垂直运输设施是指担负垂直输送材料和施工人员上下的机械设备和设施。在砌筑施工过程中，各种材料(砖、砂浆)、工具(脚手架、脚手板)及各层楼板安装时，垂直运输量较大，都需要用垂直运输机具来完成。目前，砌筑工程中常用的垂直运输设施有塔式起重机、井字架、龙门架、独杆提升机、建筑施工电梯等。1、井字架、井字架（1）在垂直运输过程中，井字架的特点是稳定性好，运输量大，可以搭设较大的高度，是施工中最常用、最简便的垂直运输设施。（2）除用型钢或钢管加工的定型井架外，还有用脚手架材料搭设而成的井架。（3）井架多为单孔井架，但也可构成两孔或多孔井架。角钢井架角钢井架 1立柱；2平撑；3斜撑；4钢丝绳；5揽风绳；6天轮；7导轨；8吊盘；9地轮；10垫木；11摆臂拽杆；12滑轮组 2 2、龙门架、龙门架（1）龙门
