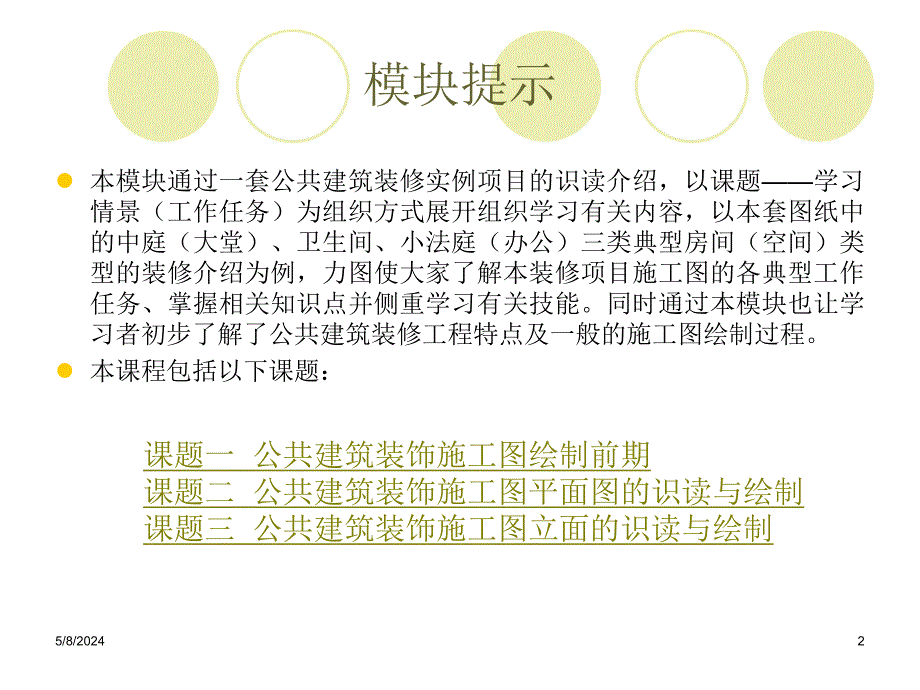

1、5/8/202415/8/20242模块提示l 本模块通过一套公共建筑装修实例项目的识读介绍，以课题学习情景（工作任务）为组织方式展开组织学习有关内容，以本套图纸中的中庭（大堂）、卫生间、小法庭（办公）三类典型房间（空间）类型的装修介绍为例，力图使大家了解本装修项目施工图的各典型工作任务、掌握相关知识点并侧重学习有关技能。同时通过本模块也让学习者初步了解了公共建筑装修工程特点及一般的施工图绘制过程。l 本课程包括以下课题：课题一 公共建筑装饰施工图绘制前期课题二 公共建筑装饰施工图平面图的识读与绘制课题三 公共建筑装饰施工图立面的识读与绘制5/8/20243课题一 公共建筑装饰施工图绘制前期l

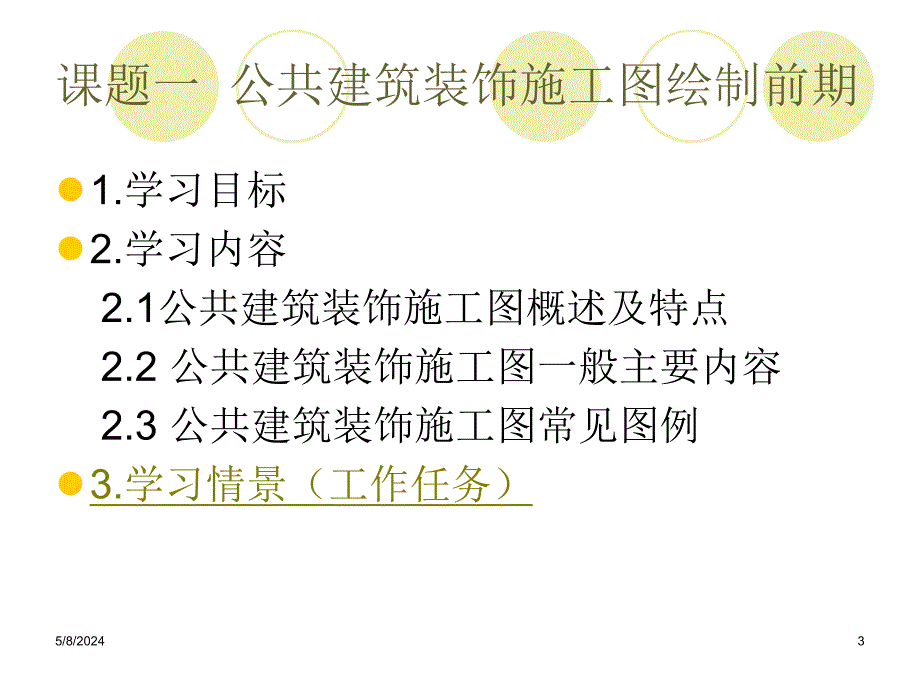

2、1.学习目标l2.学习内容 2.1公共建筑装饰施工图概述及特点 2.2 公共建筑装饰施工图一般主要内容 2.3 公共建筑装饰施工图常见图例l3.学习情景（工作任务）5/8/202441.学习目标l了解公共建筑装饰施工图的组成、图示方法和特点；l能识读常见公共建筑装饰施工图中常出现的图例；l正确识读建筑装饰施工图图纸目录并了解相关内容信息。5/8/202452.1公共建筑装饰施工图概述及特点l 装饰施工图在设计时应注意其严肃性、复杂性、精确性、逻辑性的总体特点。l 公共建筑室内装饰施工图在绘制还应注意以下几个特点：施工图表现的对象均应按照投影的绘制原理进行绘制，室内装饰施工图以内视方向进行投视；
3、公共建筑当装修面积大、房间多、柱网较为复杂时宜在图中标明主要位置的柱网编号；当需要室内标注标高时，标高应参考装修完毕之后当前楼面为0.000；装饰施工图中的常规家具设施、灯具位置、及某些细节尺寸可以不必详细标注，因这些可由施工人员根据施工经验现场定夺。其他绘制特点可参考家装施工图。5/8/202462.2 公共建筑装饰施工图一般主要内容l(1)正规的装修施工应包含的相关文件 装修工程招投标文件及委托协议书、装修工程项目清单及工程预算书、装修材料清单及使用说明、装修等级风格及装修要求说明。这些基本文件是装修设计的依据，也是必不可少的技术资料。l(2)装饰施工设计中的基本工程图样 建筑装饰专业工程
4、施工图应按照建筑制图标准、房屋建筑制图统一标准 5/8/202472.3 公共建筑装饰施工图常见图例序号名称图例1桌子、组合家具2座椅、坐凳5/8/202483灯类4孔洞、检查孔、送风口5柜类6地面拼花5/8/202497公共标徽8植物5/8/202410本套施工图图纸目录(图8-1)（a）图纸目录第1页（b）图纸目录第2页工作任务一 识读图纸目录5/8/202411工作任务二 识读设计说明、材料一览表施工图图纸5/8/202412装饰设计说明(图8-2)5/8/202413装饰材料一览表(图8-3)5/8/202414课题二 公共建筑装饰施工图平面图的识读与绘制l 1.学习目标l 2.学习内
5、容 2.1 了解公共建筑装饰施工图平面图的形成 2.2 平面布置图的主要内容和绘制特点 2.3 多向内视符号的常见画法和表示意义 2.4 平面布置图的绘制步骤 2.5 顶棚装修平面应表达的图示主要内容及绘制步骤l 3.学习情景（工作任务）5/8/2024151.学习目标l针对公共建筑特点学习、理解其装修平面布置图、顶棚平面图的特点；l能根据任务实例正确读取平面布置图、顶棚平面图中有关信息；l明确整体平面图的各房间装修布局情况，能绘制出整个建筑中某一个房间或空间的平面布置图、顶棚布置图。5/8/2024162.1 了解公共建筑装饰施工图平面图的形成l 1）应注意识读建筑基本结构的轴网及编号，定位
6、各房间在总体平面中的位置。l 2）应注意识读平面布置图中各个房间（空间）的室内装修布局的平面形式。l 3）应注意根据内视符号的含义观察、理解平面中某具体位置的内视符号的视点、视向、立面编号的信息 l 4）应注意识读平面中有关的地面材质的名称、类型、工艺要求等文字说明信息。l 5）识读平面图中的标高时应注意它是以装修施工结束之后室内主体地面为0.000进行标注的。5/8/2024172.2 平面布置图的主要内容和绘制特点l 1）图中应绘制出柱、墙、楼梯等原建筑基本结构构件，并标注出主要尺寸。l 2）图中应画出装修结构构件、家具、设施等的平面位置，并做必要的定位、定形尺寸标注。l 3）应表示出地面
7、铺贴材质的划分、铺贴方式、材质说明，并做必要的文字说明和尺寸标注说明。l 4）根据设计具体要求情况图中应绘制出必要的内视符号、剖切符号、详图索引符号、地面材质编号、门窗编号等内容。l 5）图中应注明各房间名称或编号、注明图样的比例、图名、备注图例等内容。l 6）图中相关内容应根据建筑制图标准规范制图。5/8/2024182.3 多向内视符号的常见画法和表示意义l 当平面图中绘制的地面铺贴、家具、装饰内容较繁多无处画出多向内视符号时，应采用引出线在图样旁边引出内视符号，以便使平面图的绘制内容繁简适度、绘制清晰。3112A20B20D21C2124388995/8/2024192.4 平面布置图的
8、绘制步骤l 1）确定比例、明确绘制目标，准备绘图环境。l 2）绘制出建筑主体墙、柱等主体结构，注明各房间名称。l 3）绘制出室内装饰构件的布置形式、位置，绘制出主要的家具设施的布置。l 4）对主要装饰构件进行尺寸标注，注明主要不同高度界面的标高，注明必要的符号、引出线引出文字说明。l 5）加粗整理图线，注写比例、图名、图例备注等内容。l 6）检查图纸整体综合情况，查漏补缺。5/8/2024202.5 顶棚装修平面应表达的图示主要内容及绘制步骤l建筑室内的顶棚平面是采用镜面投影法得到的，其应表达的主要内容、绘制步骤可参考模块7中“顶棚平面的识读与绘制”课题的相关知识内容。公共建筑室内装修顶棚空间
9、有时将常常涉及到表达喷淋、出入风口、空调、灯具等内容，绘制时应注意表达。5/8/202421工作任务一 识读总体平面布置图、顶棚平面图5/8/20242228112346751M1516211M52221M1M1:1001211M11M1M1211M212M 123348261M2842853M1M 521M3M5M 521M1111M6111M21M121231241243243124312431243175/8/202423112112133331(镜像)2212111313212212211121:1005/8/202424工作任务二 识读、绘制大堂空间平面布置图、顶棚平面图5/8/20
10、2425中庭（大堂）平面布置图(图8-8)1M2221M1M1M1M3348261M28428521M22431:1006524317875/8/202426大堂顶棚平面图(图8-9)1311213313221:1003215/8/202427大堂平面布置图主要绘制过程 l 确定大堂平面图的比例1：100，准备绘图环境。l 绘制图大堂区域的定位轴线、轴号，绘制出各相应柱子、墙体、门窗、楼梯主体建筑结构的位置。5/8/202428根据设计内容、采用投影法绘制地面材质铺装的位置、划分分格，作出装修地面标高，画出凳子家具。表示出必要的地面材质、地面材质编号，注写房间名称。5/8/2024292223
11、382284222765画出尺寸标注、注写图名、比例、做出图例说明，加粗图线，最终如图8-8所示。检查图整体情况，查漏补缺。5/8/202430大堂顶棚平面图主要绘制过程l 确定大堂顶棚平面图的比例1：100，准备绘图环境。l 绘制图大堂区域的定位轴线、轴号，绘制出各相应柱子、墙体等主体建筑结构。l 绘制顶棚装修吊顶的迭级转折造型的形状、标注各主要界面标高，根据设计内容画出顶棚灯具的位置、形式，表示相应顶棚材质。l 画出各顶棚装修尺寸、顶棚材料编号，注写图名、图例、比例，加粗图线，如图8-9所示。l 查漏补缺，检查图的整体情况。5/8/2024315/8/202432工作任务三 识读、绘制A小
12、法庭平面布置图、顶棚平面图 图8-10 A小法庭效果5/8/202433小法庭平面布置图、顶棚平面的识读 11M1M13211M1M132A小法庭平面布置图、顶棚平面图(图8-11)5/8/202434A小法庭平面布置图的主要绘制过程：确定比例为1：50，准备绘图环境。绘制A小法庭参考定位轴号（可不画）、主要墙体和门洞的位置、高差台面轮廓线和标高。画出装饰柱、门套等装饰构件的位置、形式，画出桌椅家具布置;画出尺寸标注、内视符号、文字标注、图名、比例等内容，并加粗整理图线;查漏补缺，检查图的整体情况。5/8/202435课题三 公共建筑装饰施工图立面的识读与绘制l 1.学习目标l 1.学习目标针
13、对公共建筑特点掌握其立面图与相应平面布置图、顶棚平面图的关联关系；能正确读取某房间内的某方向上立图有关墙面、顶棚的装修信息；能根据立面图并进一步明确某房间（空间）内装修状况；能绘制出某房间（空间）的装修立面图。l 3.学习情景（工作任务）5/8/202436工作任务一 识读、绘制大堂装修立面图 5/8/202437大堂4装修立面(图8-14)5/8/202438大堂2装修立面(图8-15)5/8/202439大堂3装修立面(图8-15)5/8/2024402）顶棚剖切省略表示，按照比例绘制出4.5m一层层高控制线、3.6m二层净高控制线、轴和轴控制位置，绘制出1立面中门洞位置、楼梯台阶、栏板的
14、投影，绘制出剖切到走廊及其线脚。1）确定比例为1：50，准备绘图环境。中庭1立面绘制主要过程 5/8/2024413）绘制墙面线脚位置、浮雕壁画装饰灯带。5/8/2024424）绘制墙面砖分格线。5）引出线引出各主要部分材料说明，进行材墙面料表示和剖面填充，注写图名、比例。如图8-14中庭1立面所示。6）查漏补缺，检查图面综合情况。5/8/202443工作任务二 识读、绘制A小法庭装修立面图5/8/202444A小法庭3立面图(图8-16)5/8/2024451）确定比例为1：30，准备绘图环境。2）绘制顶棚各界面标高3m、3.2m、3.5m处的辅助控制线，简单示意吊顶形式、位置，根据平面图绘制1立面墙面的左右轮廓位置，绘制出地面180mm平台位置 1立面主要绘制过程5/8/2024464）表示装饰柱详细材料分格、材质。5）标注装修尺寸、标高，引出线引出相关材料说明，画出相应剖视详图索引符号，注写图名、比例。如图8-16中1立面所示。6）查漏补缺，检查图面综合情况。
